  1. Teraz i tak korzystam tylko z lutownicy na groty T12. Grzeje się w kilka sekund, nie ma problemu z dużymi polami masy/radiatorami... Usypianie po odłożeniu kolby na dłużej niż 1min (tak mam ustawione - obniżenie temp. do 150stopni), a 2 sekundy od podniesienia kolby mamy już na niej 340stopni i spokojnie można lutować. Do tego cała stacja jest mała, wymiana grotów beznarzędziowa, nie wymaga żadnego odkręcania - grot po prostu wyciągam i wkładam nowy. Trwa to szybciej niż wymiana kolby Uwagi kolegi marek1707 są jak najbardziej słuszne. Kilka błędów możliwych do poprawienia jest na schemacie, C18 trzeba przesunąć za cewkę, kondensatory 2200uF znacznie na wyrost. Przyznaję, skorzystałem z gotowego schematu, zrobiłem tylko własne PCB. Dlatego zostało powielonych kilka błędów, które można poprawić. Nie zmienia to faktu, że układ działa prawidłowo. Oczywiście można wykorzystać zintegrowane kostki do termopary, ale trzeba napisać własny program na kontroler. W czasie, gdy robiłem tą stację nie byłem na to gotowy. Dopiero po wykonaniu stacji zacząłem pierwsze próby z programowaniem Atmega, teraz bawię się raczej STM32 i ESP8266, ESP32.
  2. Witam, jeśli chodzi o stabilność pracy to od uruchomienia stacji nie miałem żadnych problemów. Ani razu procesor się nie zwiesił. Co do LM7805 to w znacznej mierze aplikacji do zasilania procesorów Atmega są one stosowane i o ile nie mamy do czynienia z podłą podróbką to też problemów nie ma. Producenta termopary nie znam, kupiłem całą kolbę 907A wraz z grzałką. Są one na allegro w cenach nawet ok 15zł. Robiłem test 3 stacji lutowniczych, które posiadałem: 1. Opisanej DIY opartej na RL-1 2. KSGER T12 3. YIHUA 937D+ (którą już sprzedałem) i dla zainteresowanych zamieszczam kilka wyników Co do zabezpieczania LM7805 to proszę o wyjaśnienie po co? Nie miałem jeszcze sytuacji by ten układ padł sam z siebie, jeśli ktoś mu w tym nie pomógł. No i w kwestii schematów to już ich tak nie rysuję. Dzielę układ na sekcje: zasilacz, mikroprocesor, itd. Sekcje oddzielam linią przerywaną opisując dany moduł. Stacja powstała ok 3lat temu i od tego czasu zrobiłem kilka innych układów... Człowiek uczy się na błędach Jeśli mam oceniać samą stację to cały projekt RL1 uznałbym za bardzo udany. Temperatury na grocie są stabilne, mamy dostęp do parametrów PID, jest autokalibracja, wszystkie niezbedne parametry mamy na wyświetlaczu. Od siebie dodałbym teraz układ automatycznego usypiania i wyłączania. Są to bardzo wygodne tryby w KSGER. Oczywiście po pierwszych testach na chińskiej stacji RL-1 jest u mnie tylko stacją rezerwową bo komfort pracy nawet nie da się porównać. Składanie tej stacji ma sens tylko, jeśli mamy części. Ja 90% miałem w szufladzie. Nawet trafo sam przewijałem bo miało tylko 1 uzwojenie 12V... No i co do samego wykonania, teraz płytka sterowania byłaby na 100% w SMD wielkości kilku centymetrów, płytka zasilania zostałaby raczej w THT. Obudowa stacji powstałaby ze sklejki lub wykorzystałbym coś gotowego o mniejszych minimum o 1/3 wymiarach. Stojak na kolbę zintegrowałbym z obudową stacji, do kolby włożyłbym czujnik jakiś czujnik ruchu i sam oprogramował procesor z funkcją usypiania i wyłączania stacji. Druciak kuchenny niszczy powierzchnię grota i nie nadaje się do wykorzystania. Każdy grot ma cienką warstwę zabezpieczającą i w ten sposób ja szybko naruszymy. Po prostu po lutowaniu grot czyścimy z agresywnych topników i zostawiamy zwilżony w kalafoni z cyną. Co do stacji na podstawie projektu RL-1 to jest to bardzo dobrze sprawdzona konstrukcja. W necie można znaleźć wiele adaptacji tego projektu z opiniami i ewentualnymi ulepszeniami. Zapewnia naprawdę bardzo dobrą stabilizację temperatury i jedyną wadą tej stacji jest moc pasujących grzałek z termoparą (trudno dogrzać np. duże pola masy). Najczęściej kłopoty zdarzały się z migającym wyświetlaczem, czego sam nie doświadczyłem. Poza tym przy uruchamianiu układu zgodnie z opisem uszkodzenie raczej nie jest możliwe, a ewentualne błędy montażowe można szybko wykryć. Odsyłam do opisu KIT RL1.
  3. Wysyłka pocztą po stawkach wg taryfikatora (właśnie uległy zmianie koszty wysyłania paczek, do 1kg kosztuje już 13zł najzwyklejsza paczka - stacja waży na granicy, z opakowaniem przekracza tą wagę). Cena 80zł + koszt wysyłki
  4. Sprzedam zasilacz Hiland 0-28VDC 0,01-2A. W pełni złożony, przetestowany. Z dedykowanym radiatorem i wentylatorkiem na 24V. Można zobaczyć go na filmie z gotronik: https://youtu.be/xVRt9jGTwrc lub inne, niezależne źródło: https://youtu.be/tET7Sh0r6vA A tu testy po złożeniu: Napięcie na fotce przed kalibracją (potencjometr precyzyjny na PCB), nie jest to ideał ale na początek jak znalazł. Wymaga transformatora 24VAC lub zasilacza DC (brak w zestawie). Cena po kosztach zakupu 55zł + koszt wysyłki.
  5. Od razu napiszę z zwłasnego doświadczenia. Za cienkie wałki na takie pole robocze. Ja mam obszar obróbki jakieś 260x200mm, w osi X mam 3 wałki 12mm i to jest za mało. Oczywiście, da się frezować, ale rewelacji nie ma. Do PCB może się zda, ale bez wodotrysków. W końcu to jest właśnie bardzo twardy materiał. Masz sondę wysokości? Stół masz ze sklejki + blacha. Oczywiście planowany przed dołożeniem blachy? Blacha przyklejona? Inaczej będzie pracowała a przy PCB nawet 0,1mm robi różnicę znaczną w głębokości obróbki. Jak sklejka zabezpieczona przed wchłanianiem wilgoci? U mnie przy sklejce 20mm potrafi o 0,3mm zmienić grubość. Calość lakierowałem kilka razy i frezowałem powierzchnię roboczą do skótku. Dopiero po tych zabiegach jest jako tako. A teraz po zmianach stół mam z 2x20mm bo sztywność była nadal za mała. I procedura planowania powierzchni od nowa. A jak zamierzasz planować tą blachę? To są konstruktywne uwagi osoby, która też wydała sporo kasy na taką zabawę. Teraz kupiłbym prowadnice podparte na 100%. Tym bardzie wałki 8mm na osi Z. Miałem takie, więc wiem co piszę. Przy zakresie ruchu 80mm ręką odchylałem wrzeciono o 0,5mm (mierzone czujnikiem zegarowym). Podczas frezowania nacisk jest spory. Ja daję 200-250mm/min. Patrząc dalej, oś X wsporniki spinające górę bramy od zaraz. Jestem pewny, że tam też jest za duża możliwość pracy konstrukcji... Możesz patrzeć na moją konstrukcję, ale za wzorcową jej bym nie uznał. Też ma wady. Jakie masz śruby trapezowe i jakie nakrętki? Na forum znajdziesz jakby co opis. Wrzucam jedną fotkę prezentującą moją oś X i Z. Wszędzie wałki fi12.

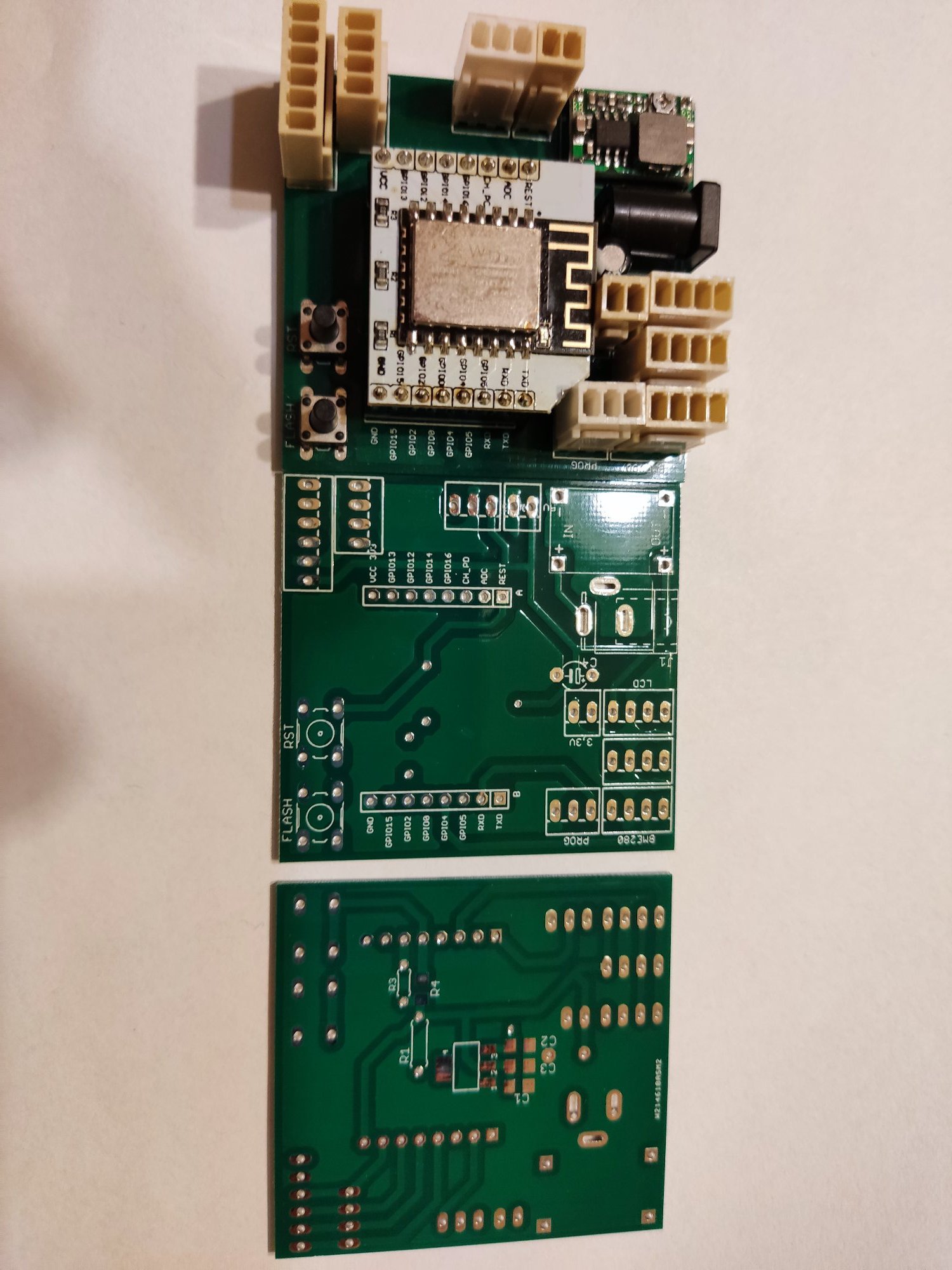

  6. Były pytania o obudowę. Prezentuję jedno z rozwiązań. Panel przedni wykonany z płytki plastikowej na mojej frezarce CNC. Boki ze sklejki 4mm, tył (brak na foto) z kratki odzyskanej ze starej obudowy od PC. Na tyle zamontowane gniazdo DC 2.1/5.5 (można stosować z zasilaniem aku ale nie testowałem ile to pochodzi). Każda obudowa jest inna, niektórzy znajomi mają czujniki w różnych lokalizacjach a więc nie było potrzeby wyprowadzania ich na obudowę.
  7. gnd z obu zasilań połącz i sprawdź czy dalej są problemy... GND dla całości może być wspólne w takim układzie... Sterownik silników, czujniki i mikroprocek muszą mieć to samo GND jak ma to działać bez problemów.
  8. Gnd z obu zasilań połączone? Skoro 2 różne napięcia zasilania to na schemacie się to jednoznacznie oznacza... Skoro masz lm7805 to gdzie on jest na schemacie? Problemy są chyba w zasilaniu ale nie da się nic stwierdzić bez pełnego schematu. Mają być dokładne oznaczenia gdzie jakie napięcie lub że 2 różne zasilania. Na schemacie wszędzie vcc, czyli 1 zasilanie. No to w końcu jak to wygląda...
  9. Cały schemat. Bez tego nic nie poradzimy. I to ma być schemat z prawidłowymi oznaczeniami, a nie to co przedstawiłeś jako schemat zasilania...
  10. Taki prosty oscyloskop możesz zobaczyć wpisując w google "picoscope” To prosty oscyloskop na arduino z wyświetlaczem od nokia 3310. Mały, zasilany z baterii 2032. Dostępny jest schemat i źródła. Nawet można było gotowe płytki zamówić bo autor udostępnił pliki gerber. Co do zasilania, daj najpierw przetwornicę step down np. mini360, a dopiero za nią stabilizatora liniowego LDO. W ten sposób bateria wytrzyma 2-3x dłużej niż bezpośrednio stabilizator 7805...

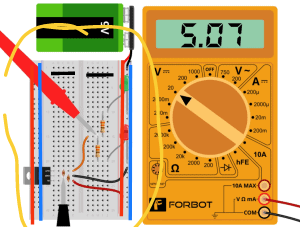

  11. To jest napięcie na wejściu na lm7805 pod obciążeniem? Bo to nas właściwie interesuje. Jest jeszcze opcja, że masz chiński słabej jakości lm7805. Ja zamawiałem takowe na aliexpress i zawsze kilka się trafiało nie trzymających parametry...
  12. Usypianie czujnika jest proste. Wystarczy na pin 3 dać stan niski Chodzi o to, że dioda laserowa się wypala i traci parametry, a co za tym idzie spada dokładność pomiarów. MTBF dla całego czujnika jest podawany na 3lata, ale widoczny spadek precyzji został zaobserwowany już po roku. Dotyczy to wszystkich urządzeń opartych o diody laserowe. Tak więc, jeśli masz drugi czujnik wykonany w takiej samej technologii to te "ograniczenia" dotyczą go w takiej samej mierze. (Taki sam efekt mamy z diodami przez które płynie duży prąd. Też się szybciej wypalaja i tracą jasność.) https://letscontrolit.com/wiki/index.php/PMSx003 Podłączenie: Pin 1 jest bliżej środka czujnika. Pin 8 na zewnątrz. Złącze 8 pinowe w rastrze 1.25mm. PinFunkcjaOpisUwagi 1 VCC zasilanie 5V4.5 - 5.5V 2 GND masa 3 SET stan WYSOKI lub zawieszony - praca, stan NISKI - uśpienielogika 3.3V 4 RX Dodbiór danych UART/TTLlogika 3.3V 5 TX Dnadawanie danych UART/TTLlogika 3.3V 6 Reset stan NISKI to resetlogika 3.3V 7 NC nie podłączony 8 NC nie podłączony
  13. Pms 5003 usypiasz? Czujnik laserowy ma żywotność 8000h. Ja u siebie robię pomiary przez 60sek, a później usypiam czujnik na 30min. I w takim cyklu wykonuję pomiary. Zwróć na to uwagę bo po roku czujnik będzie do wymiany.
  14. NAS lepiej złożyć na jakimś micro serwerze. Przynajmniej mamy obudowę, zatoki na hdd, zasilanie. Tutaj za 500zł mamy tylko nanopi + hat sata... Kiedyś były energooszczędne serwery hp z 4xSATA +1x SATA na system zamiast DVD za 450-500zł (oczywiście używka na aledrogo). Obecnie nowe takie chodzą po 1200zł. Pobór mocy bez obciążenia mieścił się w 25W, z 5 hdd pod obciążeniem max ok 60-65W. I nic nie trzeba kombinować.
  15. Spalony stabilizator napięcia lub w gorszym przypadku oba (AMS1117 5V, AMS1117 3,3V) Najpewniej zrobiłeś zwarcie. Te moduły tak się uszkadzają przy zwarciu. Sam tak jeden uszkodziłem. I przy okazji mikroprocek odszedł... Dlatego najlepszy jest zasilacz z ogranicznikiem prądu...
  16. Chciałem zmienić ale nie mam już możliwości edycji.
  17. Impulsowy na lm2596 mam jako dodatkowe zasilanie. To gotowy moduł przetwornicy impulsowej step down. Jak spojrzysz na obudowę, to po lewej stronie mamy tylko pomiar napięcia i wyprowadzone zaciski od tego "zasilacza". Fakt, na początku coś niefortunnie napisałem, że zasilacz na mosfecie nieliniowy .. Za duży i niefortunny skrót myślowy
  18. Ze zdjęcia autora tematu wynika że GND jest źle podpięte do arduino (czarny przewód z sondy nie idzie 5V, czerwony idzie chyba do 3,3V, IOREF lub RESET). Niestety dokładnie nie widać bo zdjęcie jest źle wykadrowane. Proszę o przyjrzenie się temu... Wyprowadzeniami są izolowane przewody: (ze strony botland, opis wyprowadzeń zamieszczony przy produkcie) zasilanie VCC - czerwony masa GND - czarny lub zielony dane 1-wire - biały lub żółty U Ciebie wg zdjęcia jest coś nie tak...
  19. Ja też mam radiator z płyty głównej. Moje plany są inne, całość ma być przenośna, w formie walizeczki, zamykanej tak by w podróży całość była bezpieczna. Na zewnątrz wyprowadzę gniazdo hdmi, 2xUSB i gniazdo zasilające. Reszta będzie w tej walizeczce. Musi tam być też miejsce na pady, kabel zasilający i hdmi. Jako monitor będzie robił dowolny tv nawet u kumpla. W razie czego łatwo całość złożyć i wstawić w jakiś kąt. Rozważałem jeszcze bartop ale sam nie wiem... Coś takiego planuję wstępnie.
  20. Jestem właśnie na etapie kompletowania sprzętu ale retropi już od kilku dni testuję Rpi3B+ mam z naszej akcji rabatowej wraz z padem, a część z gratów wędruje do mnie z chin już prawie 3 tygodnie jeszcze 5 tygodni i może dotrze Nie lepiej było automat zrobić? Stół zajmuje tyle samo miejsca a łatwiej coś zalać i uszkodzić. Ja jeszcze się zastanawiam nad formą końcową.
  21. Jak na twòj wiek to gratuluję Na razie arduino, za parę lat stm albo arm.
  22. Coraz częściej korzystam z Eagle, fajny pomysł, choć ja preferuję obsługę za pomocą myszy...
  23. Akcja przyciągneła nowych, choćby i mnie Do kusrów na forbot.pl zaglądałem wcześniej, ale na forum trafiłem zachęcony bonami Tym bardziej, że miałem kilka dobrze udokumentowanych projektów I dzięki zakupom na botland zacząłem kolejny, nie planowany... Arcade/retro box z rasp pi 3b+. Jak skończę to dodam do diy efekty prac. Co do uwag to uważam, że projekty dobrze udokumentowane, pozwalające na odtworzenie przez innych pozwoliłyby w dłuższej perspektywie przyciągnąć nowych użytkowników. Nie każdy umie sam coś zaprojektować, niekiedy nie ma na to czasu, a powielić coś użytecznego o wiele łatwiej. Ewentualnie wnosząc własne, drobne poprawki. Tutaj brakuje mi kompletu materiałów w DIY. Jestem też czynnym użytkownikiem na elektrodzie i tam teraz brak takich materiałów nie jest dobrze widziany, a wręcz w regulaminie jest opis co powinno się znaleźć w temacie. To tylo drobna uwaga ode mnie. No i przy kolejnej akcji można wprowadzić 2 poziomowe nagrody. Lepsze projekty, dobrze udokumentowane, lepsza nagroda. Coś ostatnio wysyp akcji tego typu na forach...
  24. Tp4056. Gotowa płytka. Podpinasz ogniwo 18650 i zasilany układ. A po usb zasilanie. Tu masz w sklepie najtańszą wersję :TP4056 A tu bardziej zaawansowaną TP4056
×
×
