  1. No to teraz się trochę zmartwiłem czy u mnie da rade sterować czterema sterownikami silników krokowych i czterema serwami... Tzn najprawdopodobniej da rade bo nie będą to zbyt skomplikowane polecenia ale później jak mi to wyjdzie to będę chciał powiększyć projekt o kolejne 4 serwa i krokowce... Czyli 8 serw 8 krokowcow i jakieś dodatkowe czujniki. Może od razu zainwestować w Rpi i uczyć się programować na tym? W Arduino jakieś najmniejsze podstawy mam tzn podstawowy kurs Arduino z forbota zrobiłem A i jeszcze jedno małe teoretyczne pytanie: Jeżeli 2 silniki krokowej wyk
  2. To wiem ale nigdzie nie mogliśmy znaleźć zestawu z tymi sterownikami w takiej cenie i z darmowa wysyłka w 4-10dni:) wszystko przyszło z Czech w 5dni;) ma to być amatorska zabawa aby lepiej zrozumieć działanie i programowanie silników i serw więc chciałem żeby na razie było tanio, nie musza kręcić się na maxa mogę im ograniczyć prąd do 1A choć mam chłodzenie do tych sterowników W opisie botland jest: Napięcie części logicznej: od 3,3 V do 5 V. Napięcie zasilania serwomechanizmów: do 6 V. I jest wyjscie na oddzielne zasilanie serw, problem tylko jak tam podłączyć d
  3. Tak były w zestawie z allie tak jak na pierwszym zdjęciu w pierwszym poście... Był to piatkowy pomysł "kolega bierze to i ja zamówię" a teraz myślę co z tego zrobić Ale myślę że mądry chińczyk który składał te zestawy wiedział co robi Plan prosty, orczyk przesuwa się w lewo opiera się o zamontowany pręt aby rurka zjechała po nim a później przesuwa się w prawo i znowu opiera się o pręt przymocowany do ściany a rurka spada w druga stronę:) taki mały segregator;) A do obsługi tych serw chciałem kupić coś takiego https://botland.com.pl/sterowniki-serw/2447-pca9
  4. W nocie katalogowej a4988 jest podane 1A a przy zastosowaniu radiatory do 2A, silnik pobiera 1.5A ale czy przypadkiem przy pełnych krokach nie jest to około 70% mocy znamionowej? (Przez ostatnie dwa wieczory czytałem dużo i mogło mi coś już się pomieszać:/) Silniczki mają bez obciążenia przesuwać orczyk który będzie się opierał o ściankę a po orczyku ma przesuwać się pręt, całe obciążenie będzie opierać się na ściance. Więc obciążenia nie będzie prawie żadnego, chodzi mi raczej o szybkość obrotu:) Czyli najlepiej by było wybrać zasilacz 24V 10A czy 15A? Różnica w cenie mała ale z
  5. Ok chwilę posiedziałem i doszedłem do wniosku ze do zasilania silników krokowych użyje Zasilacza modułowego 24V 15A 360W albo 36V 11A 400W. Nie wiem czy ten drugi nie spali sterowników a4988 bo one obsługują 8V-35V:/ więc prosił bym kogoś o opinie. Dlaczego tak dużą moc skoro silniki pobierają 1.5A? Po prostu chce mieć zapas mocy ponieważ później chce rozbudować projekt o kolejne 4 silniki. Do zasilenia serw użyje oddzielnego zasilania, jakiś zasilacz 6V 4A. Z tego co wyczytałem SG90 pobiera 550mA, na 4 wystarczy ale czy da to radę obsłużyć 8 serw? A Arduino będzie zasil
  6. Witam. Na chińskim serwisie aukcyjnym kupiłem taki zestaw: Chciał bym z tego zrobić inny projekt. Mianowicie dołożyć jeszcze 4 serwa SG90. Silniki miały by poruszać się w równym tempie z jednostajna prędkością, możliwie jak najszybciej z możliwością płynnego sterowania prędkością przez potencjometr, a serwa przeskakiwać o mały kąt. Planuje sterować wszystkim za pośrednictwem Arduino UNO ( oryginalne, to z zestawu pójdzie do czegoś innego) i teraz pytania: 1. Czy da się tym wszystkim sterować za pomocą jednego Arduino? Chce zrezygnować z tej tarczy CNC shield i podłączyć bezpośrednio
  7. Uszkodzen nie widac zadnych.... Kondensatory cale, odlutowalem po jednej nozce kazdego rezystora i wszystkie wartosci sa zblizone do fabrycznych. Dioda przewodzi w jedna strone... Nie wiem jak sprawdzic triak i dlawik:/ a moze spalil sie uklad scalony? Jak to sprawdzic?

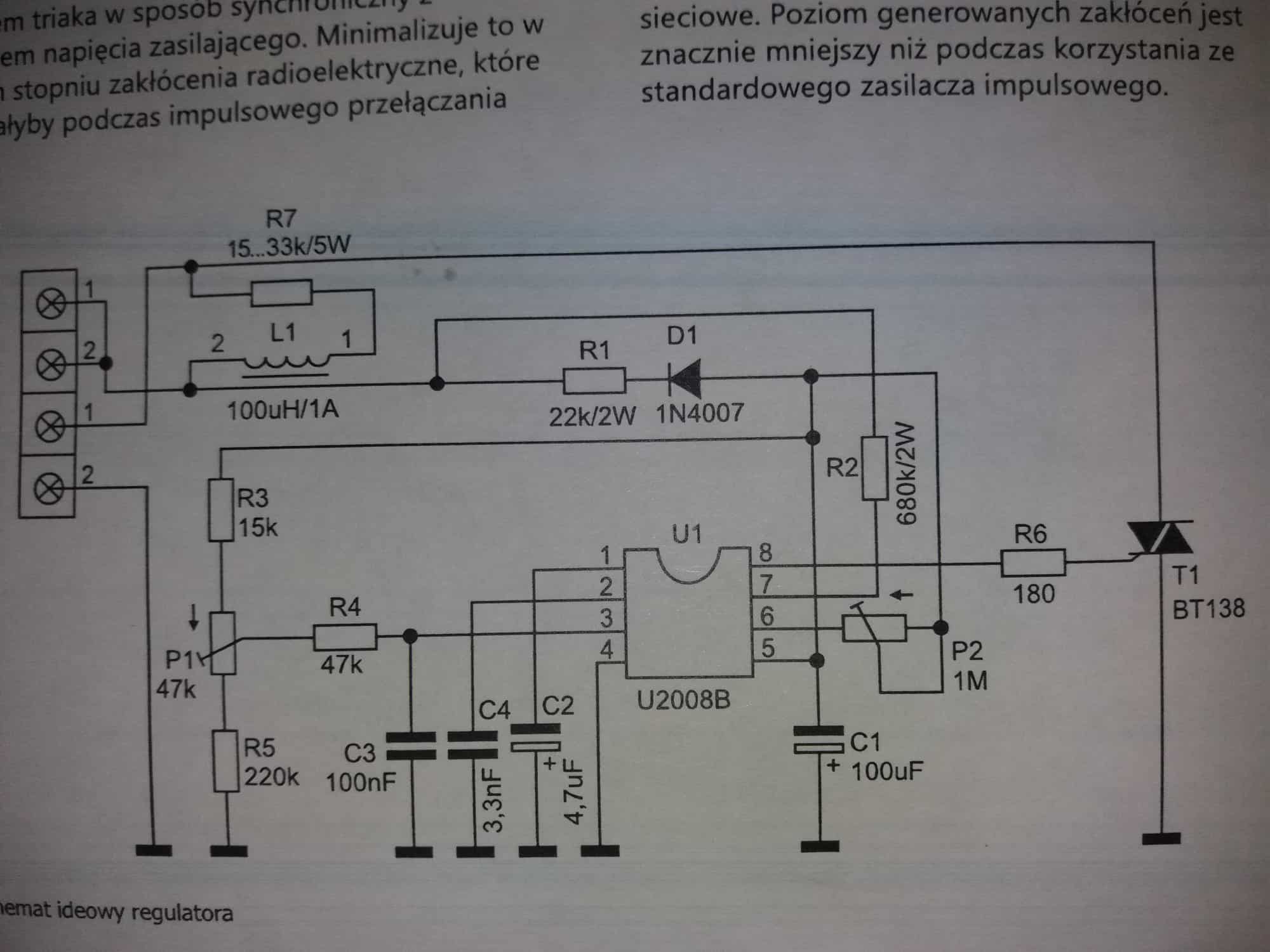

  8. Witam:) Tak jak w temacie, przez przypadek podlaczylem do regulatora obrotow wentylator od suszarki przez co po wlaczeniu wtyczki do zasilania wyskoczyly korki w mieszkaniu:/ Pozniej podlaczylem wentylator lazienkowy ale nie da sie juz kontrolowac predkosci obrotow... co moglo sie uszkodzic w tym ukladzie? Podaje zdjecie schematu ideiwego. dodam tylko ze jest to kit do wlasnorecznego lutowania. Przed wyskoczeniem korków wentylatorem lazienkowym dalo sie sterowac... Pozdrawiam Krzysiek:)
  9. Witam wszystkich;) Moje pierwsze posty nie byly w tym temacie... niestety:/ ale czas najwyzszy sie przywitac i przedstawic:) Mam na imie Krzysiek lat zaraz 30:) interesuje sie wszystkim, praca w drewnie, metalu, szkle. Wszystko z czego mozna zrobic cos ciekawego. Teraz zeby urozmaicic swoje projekty chce dowiedziec sie czegos o elektronice:) im wiecej czytam tym wiecej mam pomyslow a im wiecej pomyslow tym wiecej pytan;) Do zobaczenia na forum:)
  10. Witam:) Na obrazku "Wyprowadzenia stabilizatora LM7805" opisane jest Nr 1 - wejscie Nr 2 - masa Nr 3 - wyjscie Dlaczego wyzej w schemacie ideowym ukladu ze stabilizatorem "+" podlaczony jest do wyjscia oznaczonego nr3?
×
×
