@marek1707 Jestem mało doświadczony. Przepraszam, jeżeli wprowadziłem kogoś w błąd i dziękuję za pomoc. Opisałem tylko to, co przeczytałem o tym module i jego podłączeniu.

Dzięki za pomoc. A co do tej antenki to żadnej nie dorabiałem, podłączyłem tylko te moduły w ten sposób:

Cześć Niedawno kupiłem na Botlandzie moduł radiowy nadajnik FS100A + odbiornik 433 MHz. Cały dzień pracowałem nad jego podłączeniem. Korzystałem z przykładów biblioteki VirtualWire.h oraz podłączyłem nadajnik do pinu 12 i odbiornik do pinu 11 (do osobnych płytek). Nie potrafiłem odebrać komunikatu. Czy błąd leży gdzieś po mojej stronie czy zwyczajnie nadajnik i odbiornik nie współpracują ze sobą i powinienem dokonać zwrotu? Przykład z biblioteki VirtualWire //NADAJNIK // transmitter.pde // // Simple example of how to use VirtualWire to transmit messages // Implements a simplex (one-way) transmitter with an TX-C1 module // // See VirtualWire.h for detailed API docs // Author: Mike McCauley (mikem@open.com.au) // Copyright (C) 2008 Mike McCauley // $Id: transmitter.pde,v 1.3 2009/03/30 00:07:24 mikem Exp $ #include <VirtualWire.h> #undef int #undef abs #undef double #undef float #undef round void setup() { Serial.begin(9600); // Debugging only Serial.println("setup"); // Initialise the IO and ISR vw_set_ptt_inverted(true); // Required for DR3100 vw_setup(2000); // Bits per sec } void loop() { const char *msg = "hello world"; digitalWrite(13, true); // Flash a light to show transmitting vw_send((uint8_t *)msg, strlen(msg)); vw_wait_tx(); // Wait until the whole message is gone digitalWrite(13, false); Serial.println("Wyslano!"); delay(200); } //ODBIORNIK // receiver.pde // // Simple example of how to use VirtualWire to receive messages // Implements a simplex (one-way) receiver with an Rx-B1 module // // See VirtualWire.h for detailed API docs // Author: Mike McCauley (mikem@open.com.au) // Copyright (C) 2008 Mike McCauley // $Id: receiver.pde,v 1.3 2009/03/30 00:07:24 mikem Exp $ #include <VirtualWire.h> #undef int #undef abs #undef double #undef float #undef round void setup() { Serial.begin(9600); // Debugging only Serial.println("setup"); // Initialise the IO and ISR vw_set_ptt_inverted(true); // Required for DR3100 vw_setup(2000); // Bits per sec vw_rx_start(); // Start the receiver PLL running } void loop() { uint8_t buf[VW_MAX_MESSAGE_LEN]; uint8_t buflen = VW_MAX_MESSAGE_LEN; if (vw_get_message(buf, &buflen)) // Non-blocking { int i; digitalWrite(13, true); // Flash a light to show received good message // Message with a good checksum received, dump it. Serial.print("Got: "); for (i = 0; i < buflen; i++) { Serial.print(buf[i], HEX); Serial.print(" "); } Serial.println(""); digitalWrite(13, false); } } Mój moduł: Przykład z poradnika na YT

Obróciłem i rzeczywiście działa. Dzięki!

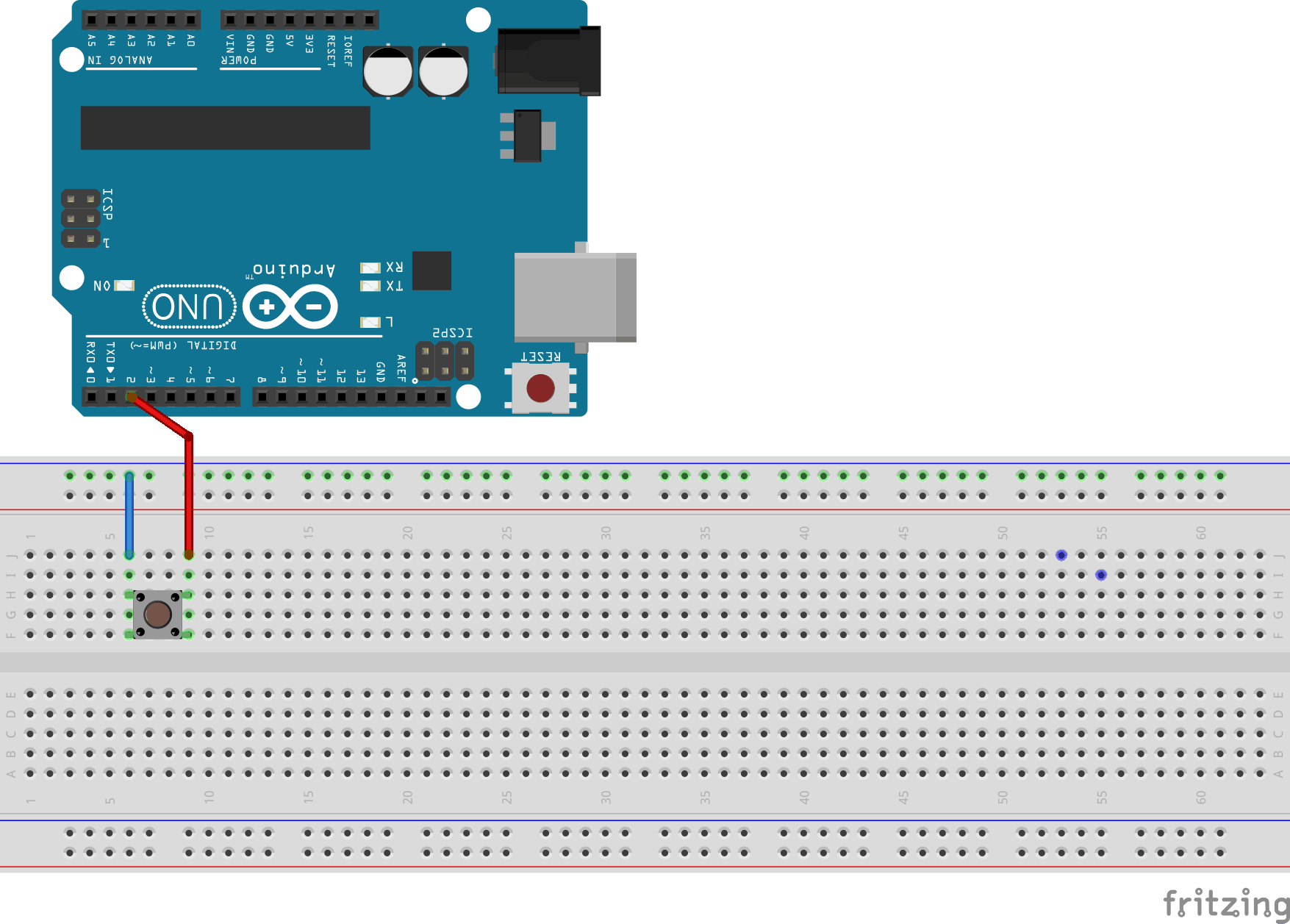

Cześć! Mam taki problem: próbuje podłączyć duży przycisk tact switch(12x12mm) do Arduino i sprawdzić czy jest naciśnięty. Wykorzystuję do tego taki kod: void setup() { pinMode(2, INPUT_PULLUP); } void loop() { if(digitalRead(2) == LOW) { Serial.println("CLICKED!"); } } i tak podłączyłem układ Wydaję mi się, że wszystko jest dobrze. Jednak, gdy podłączam płytkę do komputera, monitor portu szeregowego sugeruje, że cały czas naciskam przycisk. Problem znika po zmianie przycisku na mały (tact switch 6x6mm).

Pewnie masz rację

Korzystając z schematu z Kursu Arduino, zbudowałem prosty układ z wyświetlaczem LCD 2x16. Pierwsza linia wyświetla się baz zarzutu, natomiast druga wyświetla się jakby niepełna. Do stworzenia napisu używałem funkcji write i setCursor. Załączam zdjęcie. Co powinienem zrobić by druga linia też wyświetlała się dobrze?
