  1. Witam, rozpoczynam naukę elektroniki od zdobywania podstaw i budowy syntezatora modularnego sterowanego napięciem (bardzo fajna baza wiedzy, zwłaszcza podstaw a temat mnie interesuje). Do zasilania musiałem zbudować prosty zasilacz symetryczny +/-12VDC zasilany gniazdkowym zasilaczem transformatorowym. Układ dość gruntownie sprawdziłem przed podłączeniem i mam na nim napięcia +11,7V oraz -12V. Prostowanie jednopołówkowe może się wydawać kiepskim rozwiązaniem jednak jest to dość standardowy projekt do tego zastosowania, na bazie: http://musicfromouterspace.com/index.php?MAINTAB=SYNTHDIY&VPW=1358&VPH=652 Wszystko wydawało się być dobrze jednak mam problem podczas prototypownia pierwszego oscylatora na bazie przerzutnika Schmitta w którym użyłem WO TL074 jako bufor na wyjściu przerzutnika. Kiedy piny zasilające WO są podłączone do masy i +12V wszystko działa dobrze lecz kiedy podłączam go do szyn +/- 12V słyszę tylko zakłócenia. Chcę rozwiązać problem zanim pójdę dalej z układem 1. Coś jest nie tak z moim zasilaniem? 2. Może być to wina samego TL074? Kupiłem je w Chinach i sprawdzałem kilka z podobnym efektem. Pisze głównie z nadzieją, że będzie to oczywiste rozwiązanie jednak jak podejrzewam, wina leży gdzieś po mojej stronie ale już nie mam pomysłu gdzie. Oscylator w obecnej formie (jak rozwiążę obecny problem rozwijam dalej): Na CV jest podawane napięcie 0-5V z klawiatury/sekwencera - układ ma w przyszłości pracowac w standardzie 1V/oktawę. Załączam nagranie różnicy dźwięku podczas zasilania V- na TL074 na masie a potem na -12V. Nagranie może być z tych głośniejszych więc proszę mieć to na uwadze. https://drive.google.com/file/d/1Aj22gcSi09Wipek-1tJJ2HbsDH03-eiC/view?usp=sharing Postarajcie się nie osiwieć przez schematy -pierwszy był pomocniczy w prostym programie którego użyłem do przeniesienia układu zasilania na veroboard a drugi z racji braku czasu nabazgrałem na szybko. Pobrałem KiCAD jednak jakoś brakuje mi czasu, żeby przyzwyczaić się do jego trochę dziwnego workflow.
  2. Bardzo celna uwaga @slv7 - strasznie mnie wymęczyło scrollowanie ze schematu układu do schematu blokowego układu. Swoją drogą mała wzmianka o tym, że wyjście podające "0" działa jako połączenie do masy tez by się przydało bo dopiero po zajrzeniu na forum zrozumiałem dlaczego przy stanie niskim świeci się LED1 a jak zwykle pomyślałem, że to coś tak trywialnego, że nie rozumiem bo jestem głupi. Dla tych z podstawowym angielskim (lub w sumie wcale bez angielskiego bo wszystko dobrze widać a część nazewnictwa pokrywa się z polskim) polecam ten filmik, bardzo to fajnie wizualnie wytłumaczyli. Jest tam tylko jedna mała zmiana w stosunku do opisu z kursu - na wyjście podawany jest stan z zanegowanego przerzutnika przepuszczony przez element który podaje na wyjściu stan odwrócony czyli taki jak na Q w schemacie Forbota (Forbotów?)
  3. @Kalina Napewno bezpiecznik - przy I części kursu podstawowego omskła mi się ręka przy mierzeniu prądu i miernik przestał mierzyć właśnie tylko prąd - całe szczęście, że kupiłem od razu 2 bezpieczniki bo kolejnym razem w ferworze pomiarów do ćwiczenia zapomniałem przełączyć funkcje multimetru i znów spaliłem bezpiecznik Może to być upierdliwe ale polecam wszystkim tak jak ja zielonym wyłączać multimetr po każdym pomiarze (jeśli macie zamiar odłożyć sondy na chwilę żeby np. cos zmienić) bo kiedyś będzie niedziela (jak u mnie ), będziecie mieli czas i wypoczęty umysł a bezpiecznika już nie będzie gdzie dokupić
  4. Witam! W kursie jest napisane, że oporu wewnętrznego zmierzyć się nie da i trzeba jej szukać w specyfikacji źródła zasilania. Równolegle z waszym kursem włączyłem sobie film o elektronice z kanału "RS Elektronika" (filmiki są spoko jednak wiele zagadnień pomijają ale też są tam niektóre zagadnienia które w waszym kursie zostały, uważam że słusznie jeśli chodzi o jak największe zagęszczenie informacji - pominięte) i tam pan mierzy rezystancje wewnętrzną baterii - wydaje się, że zrozumiałem co się tam dzieje - traktujemy rezystancje wewnętrzną i rezystor jako dzielnik napięcia i mierzymy spadek napięcia na baterii. Czy coś jest nie tak z tym pomiarem? Akcja zaczyna się od 7:30 link do filmu

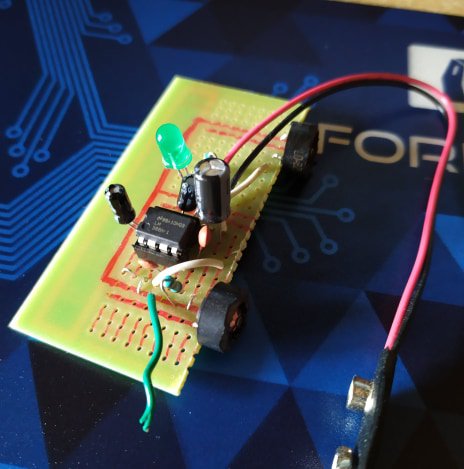

  5. Witajcie, jestem Piotrek i od dawna chciałem się zająć elektroniką hobbystycznie. Na Forbota trafiłem próbując zrozumieć układ elektronicznego smyczka do gitary (który budowałem czysto na pałę ale się udało) - trzeba przyznać, że mało jest tego typu źródeł w internecie - to znaczy takich które by tak przystępnie tłumaczyły wszystko od podstaw. Mam co prawda już 30 lat ale może mi się uda czegoś nauczyć przed śmiercią Moim celem jest dojść do momentu w którym zbuduję jakiś efekt gitarowy który nie będzie najprostszym fuzzem i zrozumiem cały jego układ. W moim wieku z czasem jest raczej kiepsko ale zobaczymy, zestaw mistrza elektroniki zakupiony - może się uda. Pozdrawiam i załączam zdjęcie "dzieła" o którym wspominałem wyżej - może kiedyś tu zajrzę i będę się z tego śmiać razem z wami
×
×
