Próbowałem ustawić 115200. Wczytałem się w dokumentację i angielskie fora - domyślna prędkość HC05 to w zależności od wersji to 9600 lub 38400. Natomiast dla trybu AT jest to zawsze 38400 (ustawiane przez podanie VCC na jeden z pinów). Natomiast mój moduł to najprawdopodobniej defekt taniej, chińskiej podróbki. Oprócz wymiany modułu, znalazłem jeden ciekawy sposób, na który nie mam obecnie czasu, ale w przyszłości na pewno go sprawdzę Chodzi o przeprogramowanie samego scalaka na hc-05 wykorzystując inny program bazujący na tym samym chipie.

Dla trybu AT nie da się zmienić parametrów transmisji, zawsze jest 38400 8n1. Zmiana baudrate dla komunikacji to właśnie to co chcę zrobić. Spróbowałem przywrócić ustawienia fabryczne, wszystko poszło ok, oprócz baudrate - jest nadal 4800.

Cześć, problem wygląda tak: mam prosty program do programowania HC-05 przez arduino uno i komendy AT. Po komendzie AT, komunikat zwrotny OK. Idę dalej, zmieniam nazwę itd. Wszystko działa do momentu kiedy chcę zmienić baudrate. Najpierw wklepuje AT-UART? i dostaje odpowiedź: +UART:4800,0,0, - i tutaj już zaczyna mi coś świtać - przecież ustawienie domyślne to 9600,0,0, ale ok - zmienię je po prostu na np. 38400. Wpisuje komendę AT+UART=38400,0,0, i dostaję w odpowiedzi OK. Sprawdzam poprawność AT+UART? dostaję odpowiedź +UART:38400,0,0. Myślę - super, udało się - resetuje moduł, włączam p

Solidny, napisany prostym językiem kurs. Mam tylko cały czas problem z lekcją z serwonapędem, może kiedyś uda mi się rozpracować gdzie zrobiłem błąd. Co do całości kursu to jedyna rzecz do poprawy, jaką znalazłem, to złe linki na stronie z quizami (np. w quizie poniżej, linki do innych części przenoszą do I części kursu elektroniki). Krótko mówiąc - świetna robota. Pozdrawiam! https://forbot.pl/forum/quizzes/quiz/25-quiz-44-do-kursu-elektroniki-poziom-ii/

@Gieneq Wzory: Okres = ln(2) · (Ra + Rb) · C ; StanNiski = ln(2) · Rb · C ; StanWysoki = ln(2) · Ra · C Dla wartości z lekcji i potencjometru 0R: Okres = ln2 * (0+1+56)[kΩ] * 470*10-9 = 18.57ms; StanNiski = ln2 * 56[kΩ] * 470*10-9 = 18.24ms; StanWysoki = ln2 * 1[kΩ] * 470*10-9 = 0.33ms Dla wartosci 5k potencjometru: Okres = ln2 * (5+1+56)[kΩ] * 470*10-9 = 20.2ms; StanNiski = ln2 * 56[kΩ] * 470*10-9 = 18.24ms; StanWysoki = ln2 * 6[kΩ] * 470*10-9 = 1.95ms I teraz mój układ z parametrami C = 1µF, Rb = 26.7 i Ra = 1[kΩ] + potencjometr 2[kΩ] Dla wartości potencjometru 0R

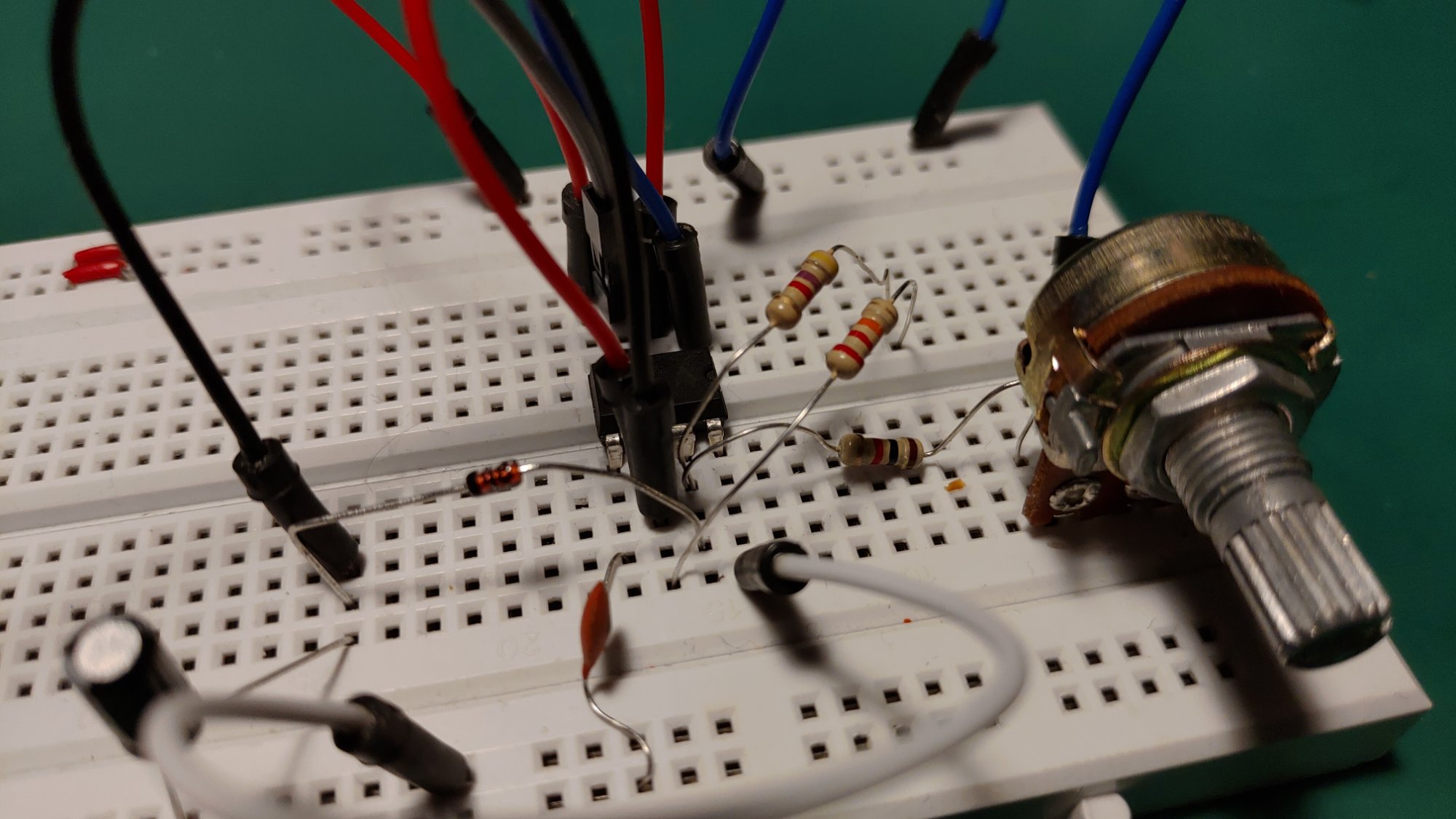

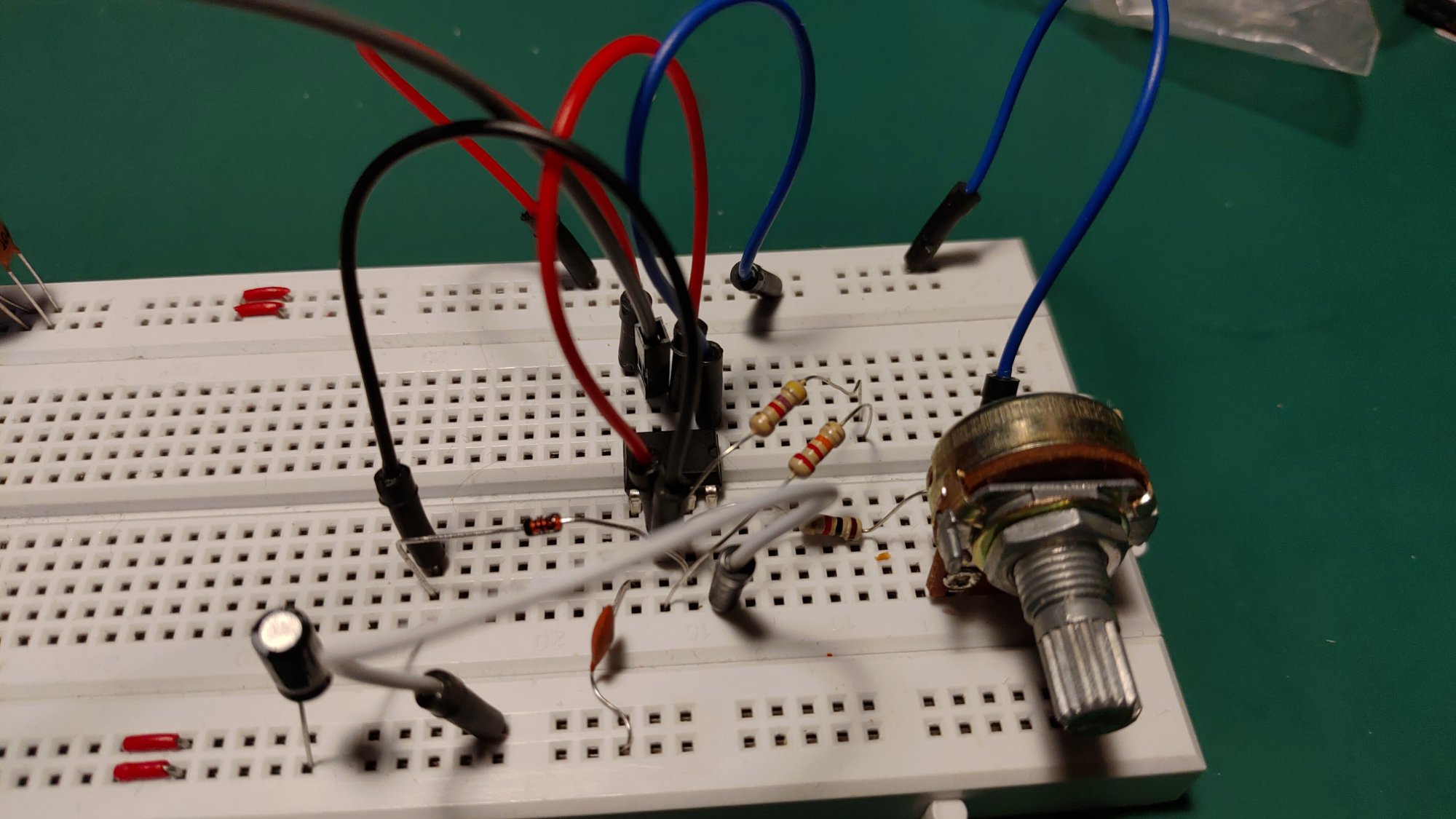

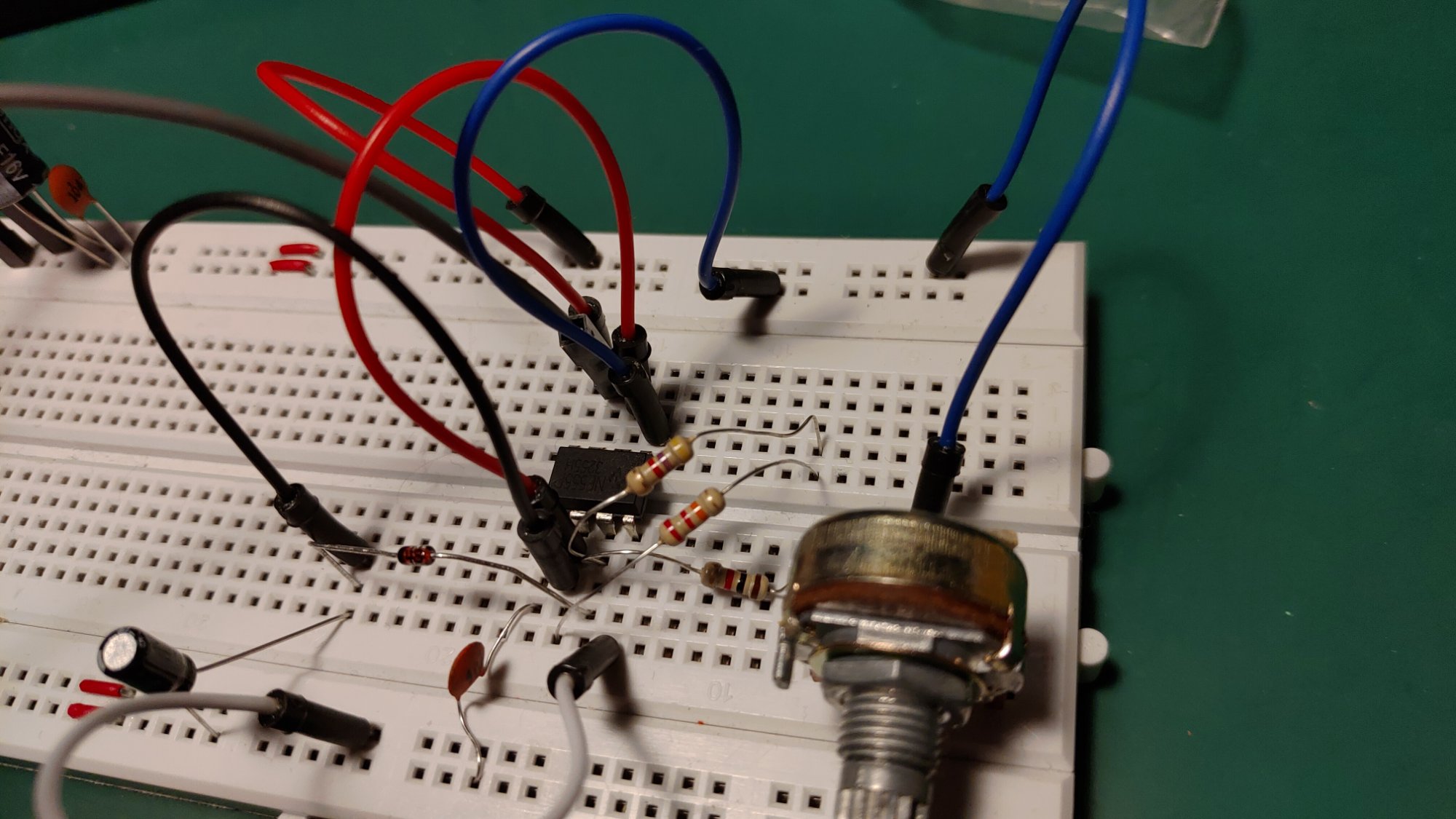

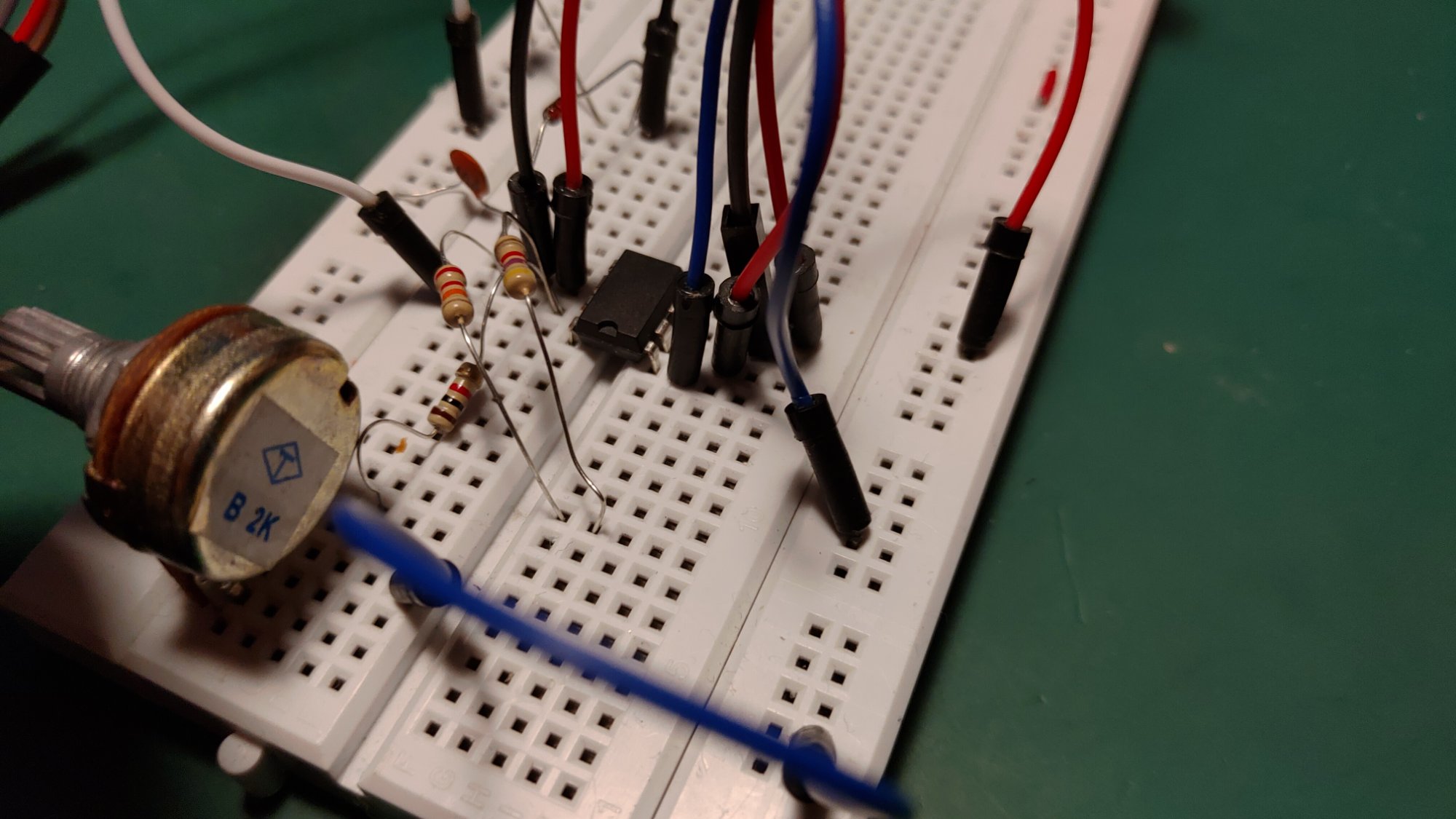

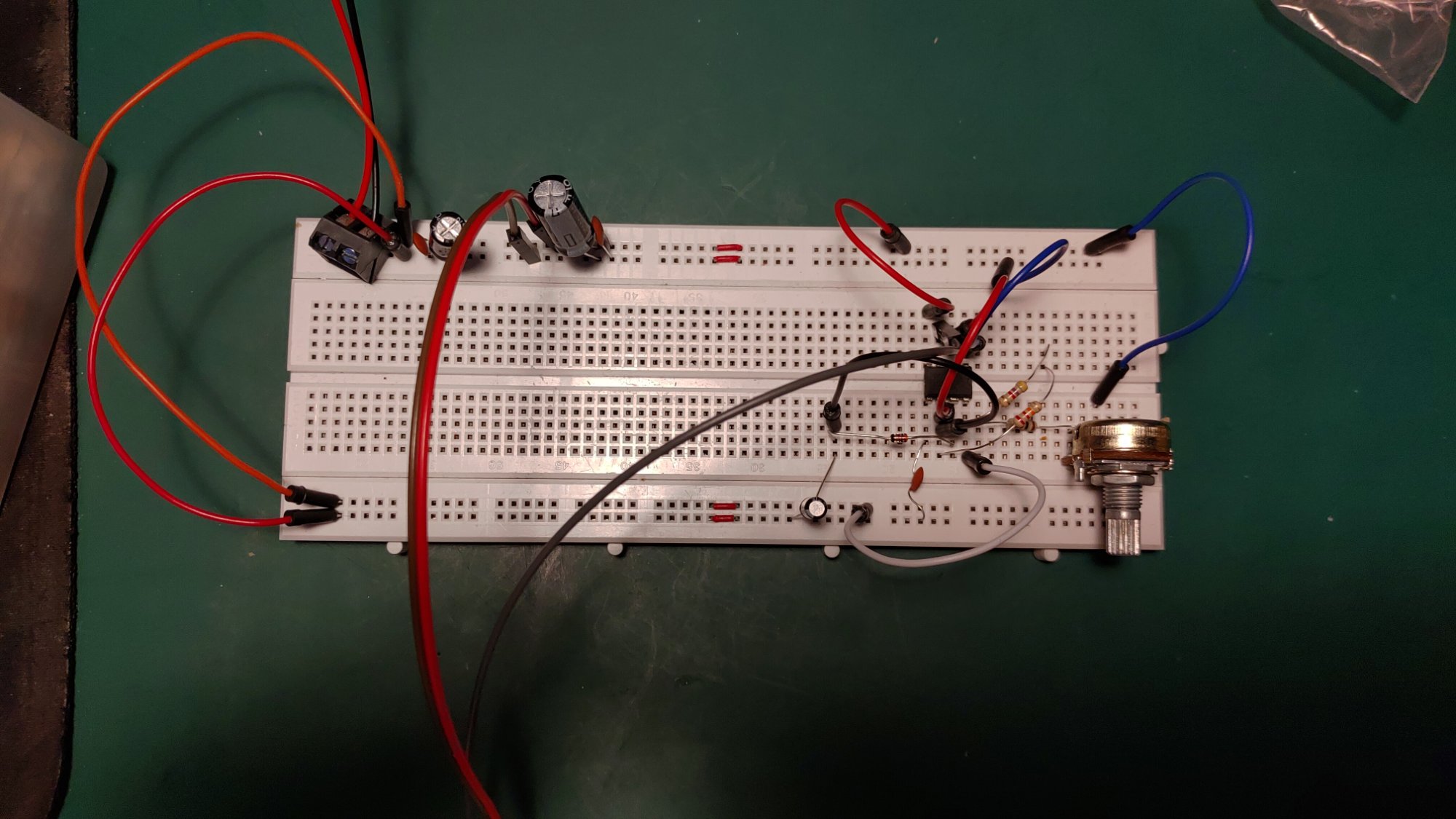

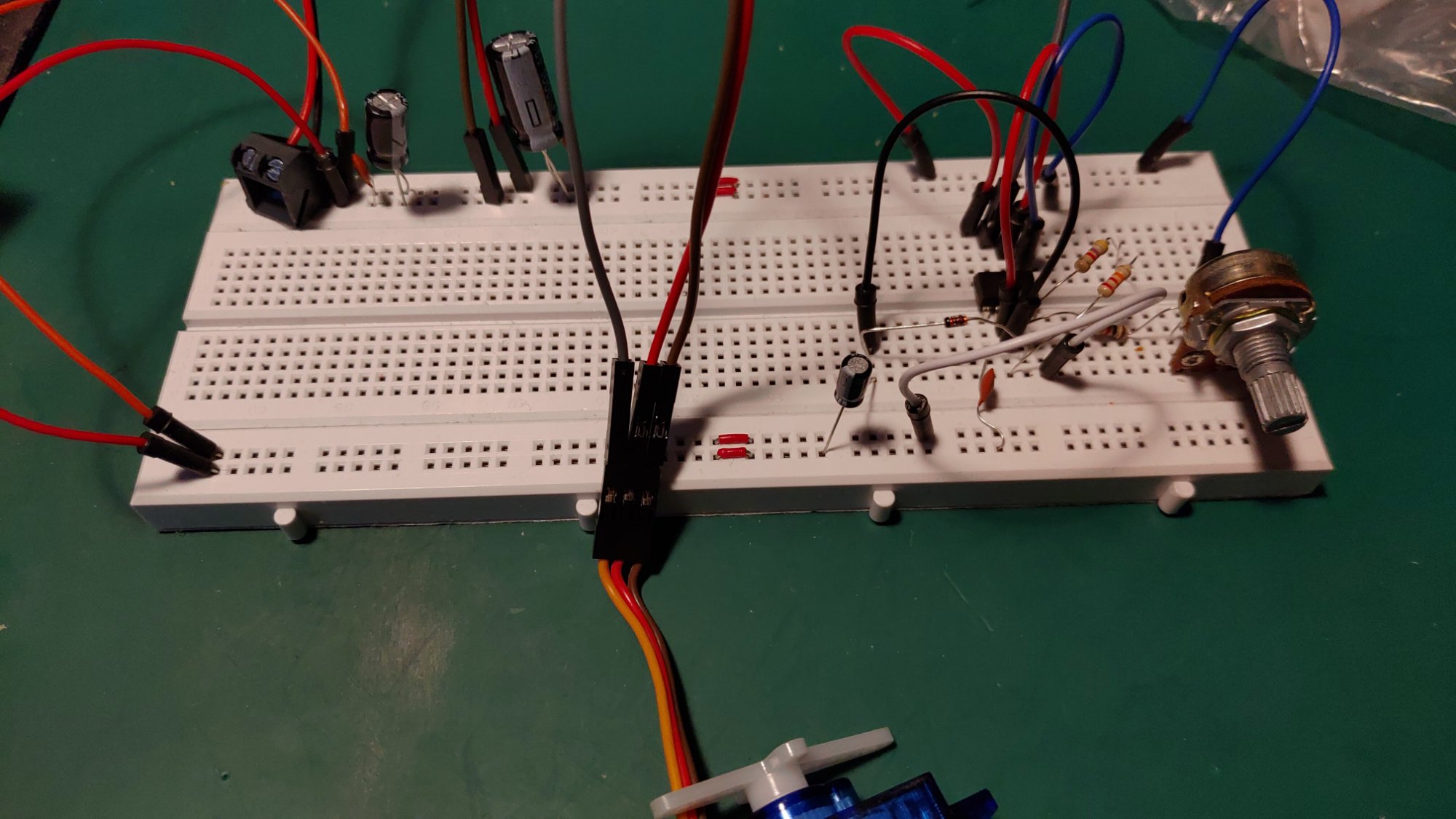

Cześć, mam problem - nie mogę poruszyć serwem z przykładu z tej lekcji. Nie mam wymaganych części (kondensator 470[nF], rezystor 56[kΩ] i potencjometru 5[kΩ]) więc wyliczyłem sobie alternatywne części z wzorów. Założyłem kondensator 1µF i tak obliczyłem: R2 (alternatywa dla 56[kΩ]) = 0.018 / ln(2) / 10-6 [F] = 26[kΩ], więc dobrałem połączone szeregowo rezystancje 22[kΩ] i 4.7[kΩ] Rezystancja dla stanu wysokiego zawierającego się w przedziale 1-2[ms] to przedział: 1450[Ω] do 2900[Ω]. Zostawiłem więc rezystor 1[kΩ] i dobrałem potencjometr 2[kΩ]. Dołączam zdjęcia przygotowanego układu (

Super poradnik. W pracy pojawiła się u nas drukarka 3D i myślałem właśnie nad zaproponowaniem blendera do projektowania modeli. Od siebie dodam, że zamiast skalować nowy obiekt, bardziej intuicyjne jest wpisać jego wymiary poprzez kliknięcie N->Item->Dimensions. U mnie blender nie przyjmuje przecinka przy przesuwaniu lub skalowaniu, używałem kropki np. zamiast S X 0,0825 Enter, S Y 0,01935 Enter, S Z 0,0006 Enter musiałem wpisywać S X 0.0825 Enter, S Y 0.01935 Enter, S Z 0.0006 Enter Pozdrawiam

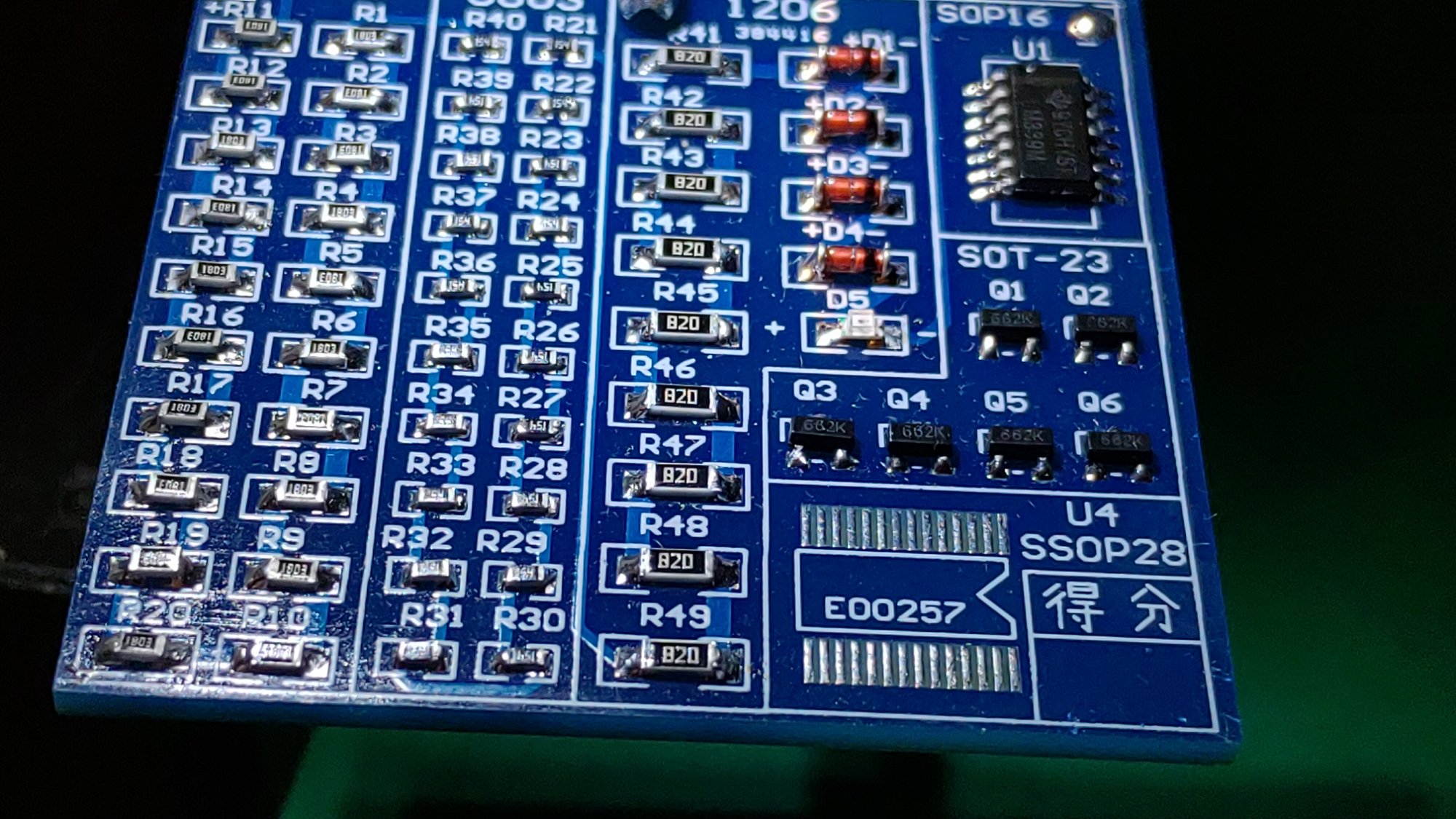

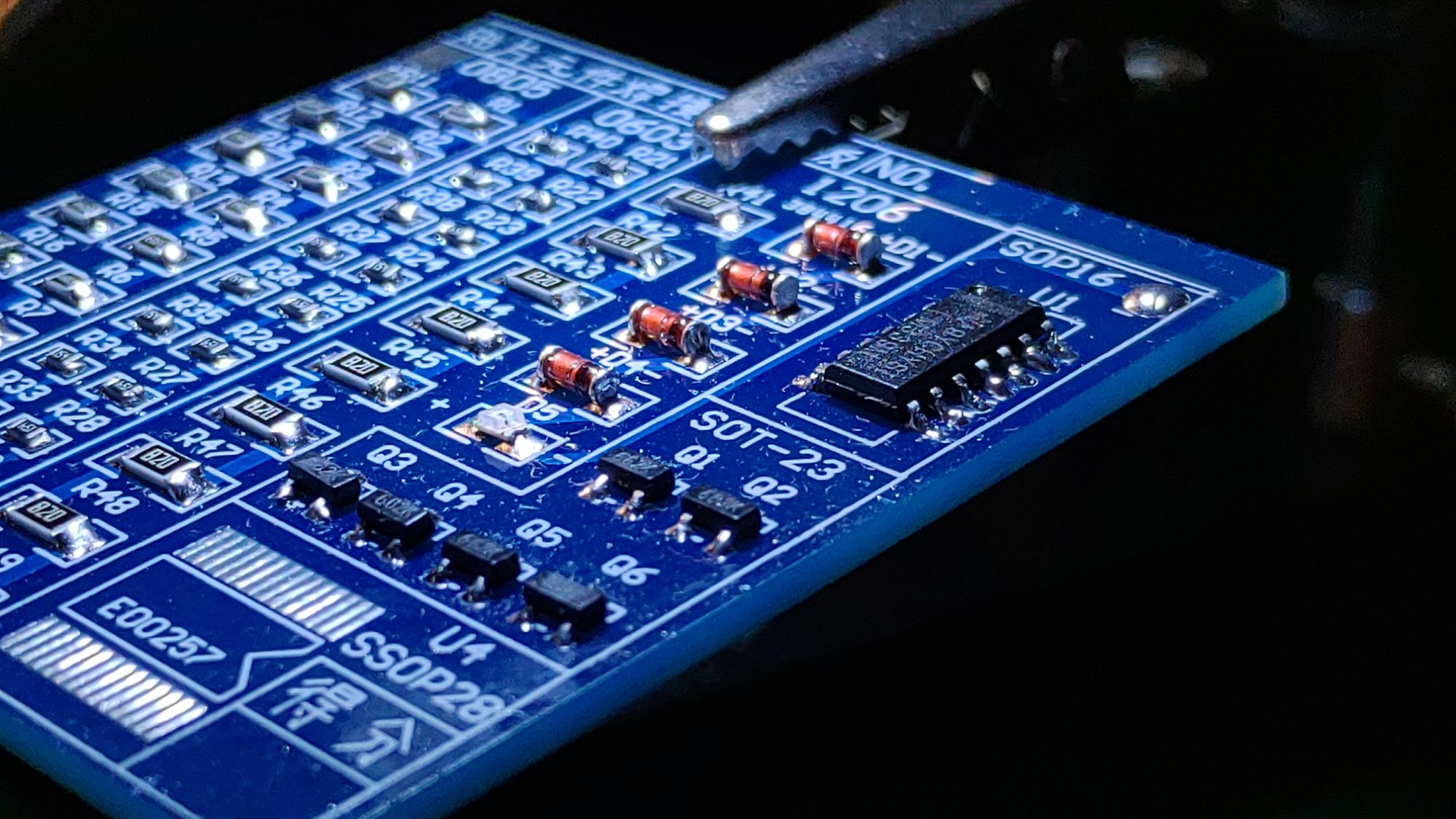

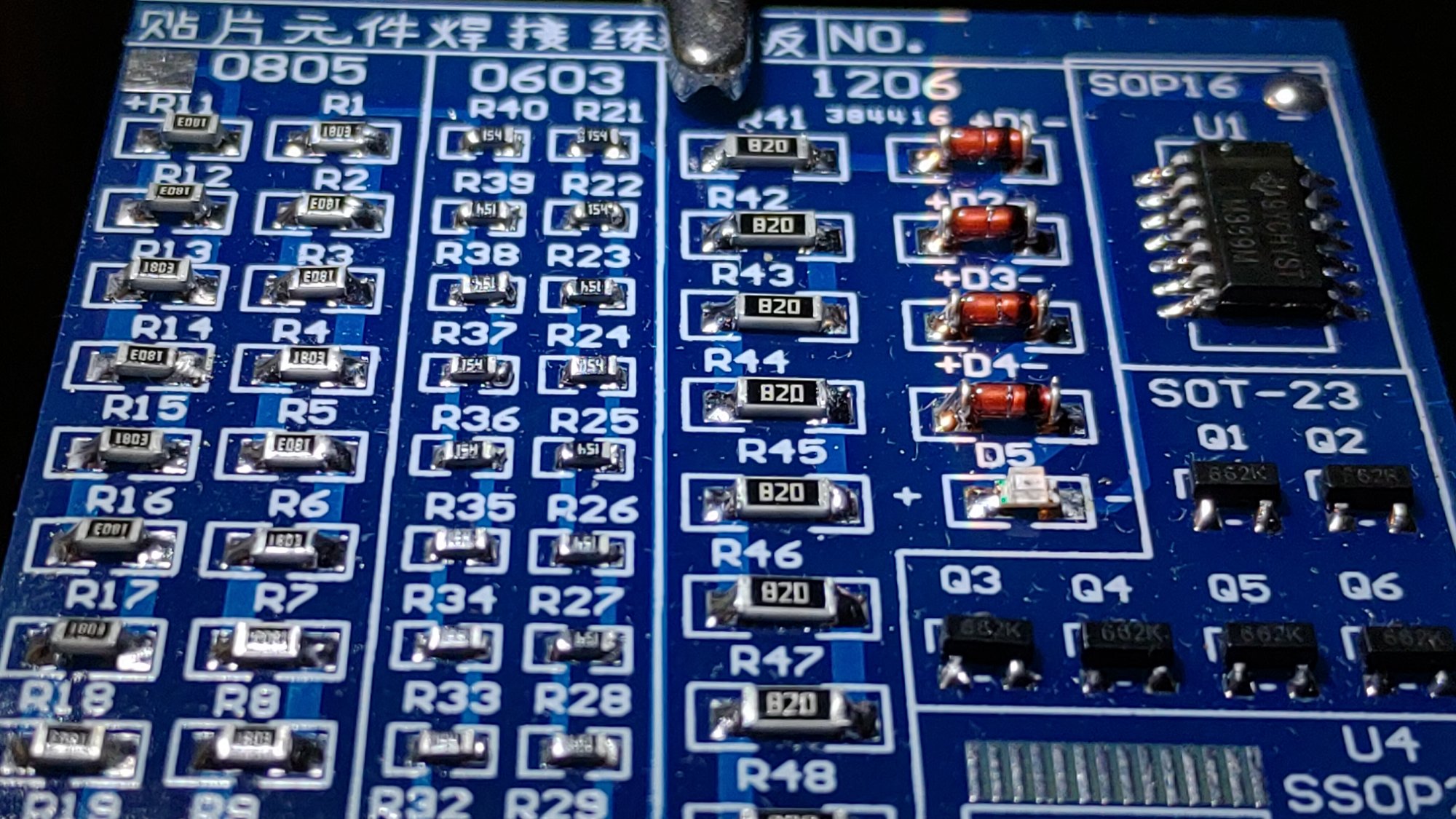

Zdjęcia z ostatniej lekcji kursu: Również czekam na kurs lutowania SMD Lutowanie THT zapewne wystarczy do zastosowań hobbystycznych, jednak lutowanie SMD to dzisiaj podstawa na rynku pracy (związanym z elektroniką). Niżej moje pierwsze próby z SMD trochę wybiegając za tematykę tego kursu.

Masz rację, zwiększając temp. grota nawet do 400 stopni, używając oczywiście topnika, nie udało mi się odlutować żadnego z rezystorów czy kondensatorów (próbowałem standardowym T-I). Z tego co wyszperałem w necie, do tego typu demontażu najbardziej użyteczna byłaby lutownica na gorące powietrze. No nic, pozostaje mi zamówić jakiś "starter-kit" lutowania SMD na allegro. Czekam, aż w końcu pojawi się forbotowy kurs SMD!

Kolejne efekty lutowania. Wygrzebałem z szafy starą płytę główną, aby w przyszłości uczyć się na niej lutowania SMD. Powoli zabieram się do kompletowania niezbędnych rzeczy warsztatowych. Czy wybór grotów T-0.8D i T-0.8C to dobry zakup na początek? Mam stację lutowniczą WEP 937D+.

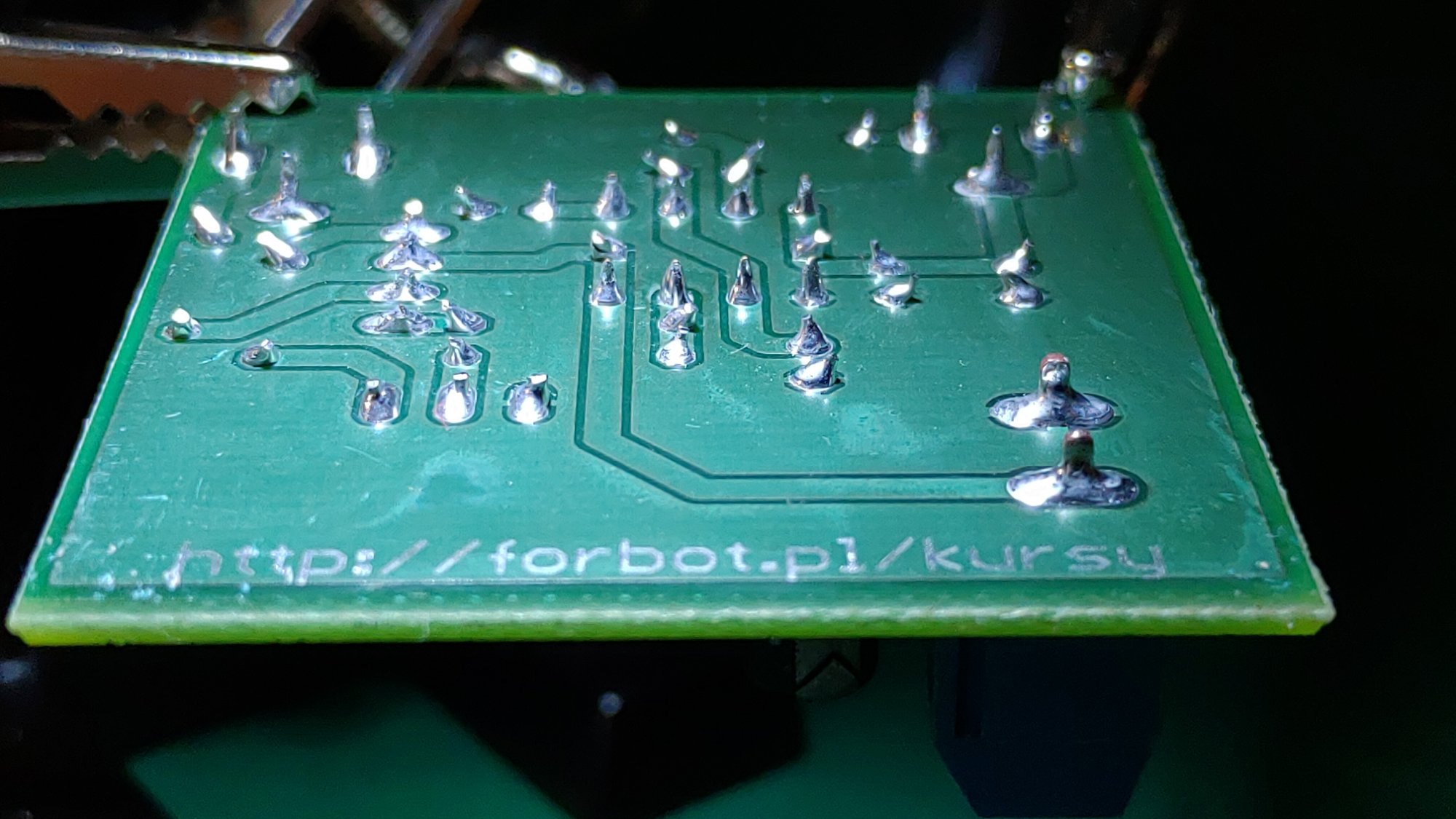

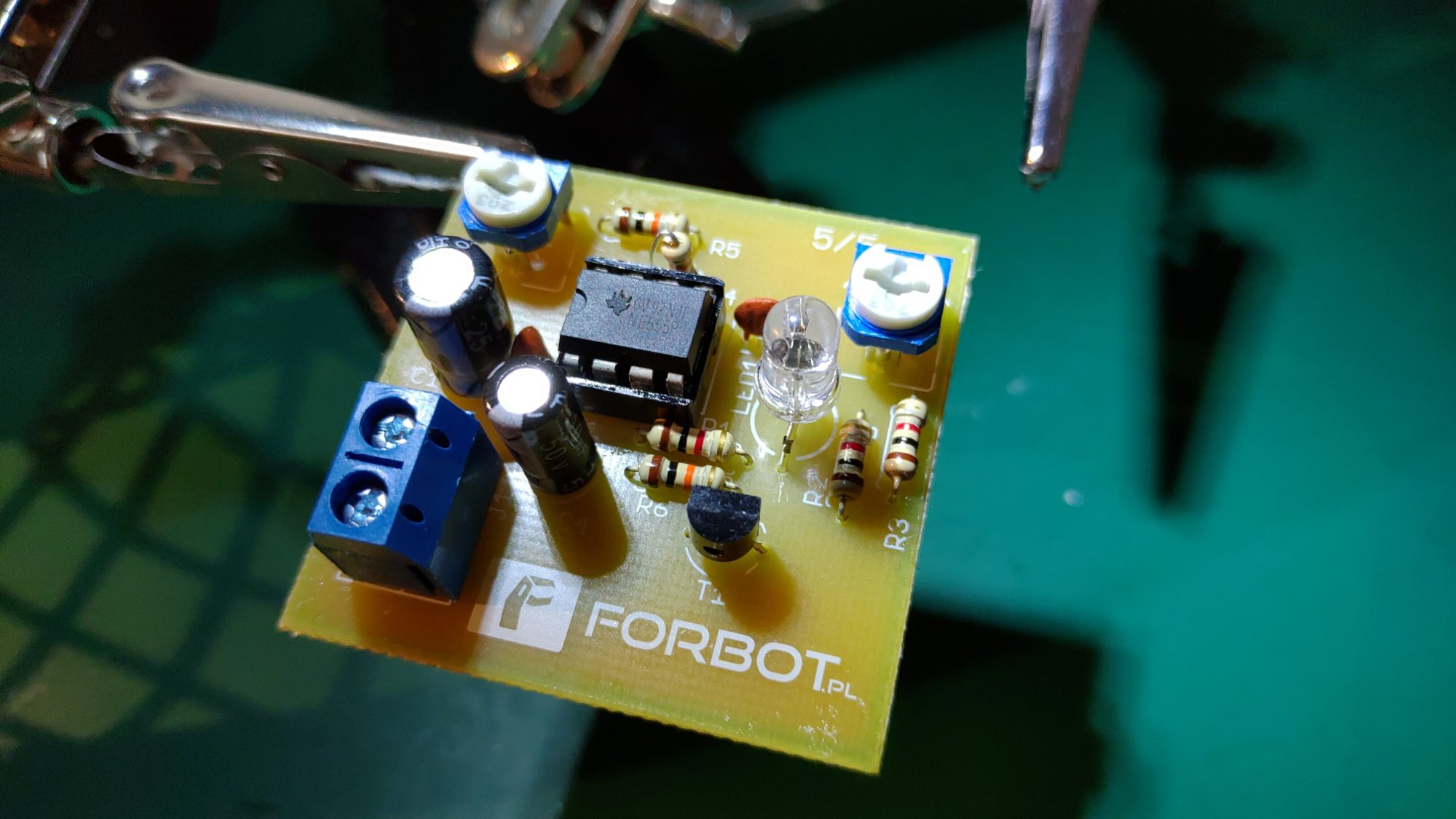

Zastanawia mnie jedynie czy nie dałem zbyt małej ilości cyny na piny od dip switcha i złącza zasilania. Jeśli jest ok, to czy odcinacie wystający pin czy zostawiacie go w spokoju? Luty od rezystorów skierowane we wszystkie strony świata, ze względu na to, że oczywiście odginałem je aby się trzymały po odwróceniu płytki. Starałem się też przejechać grotem "do góry" po nóżce przy każdym lucie, chyba było to opisane w poradniku. Stosujecie tę metodę do wszystkich elementów?

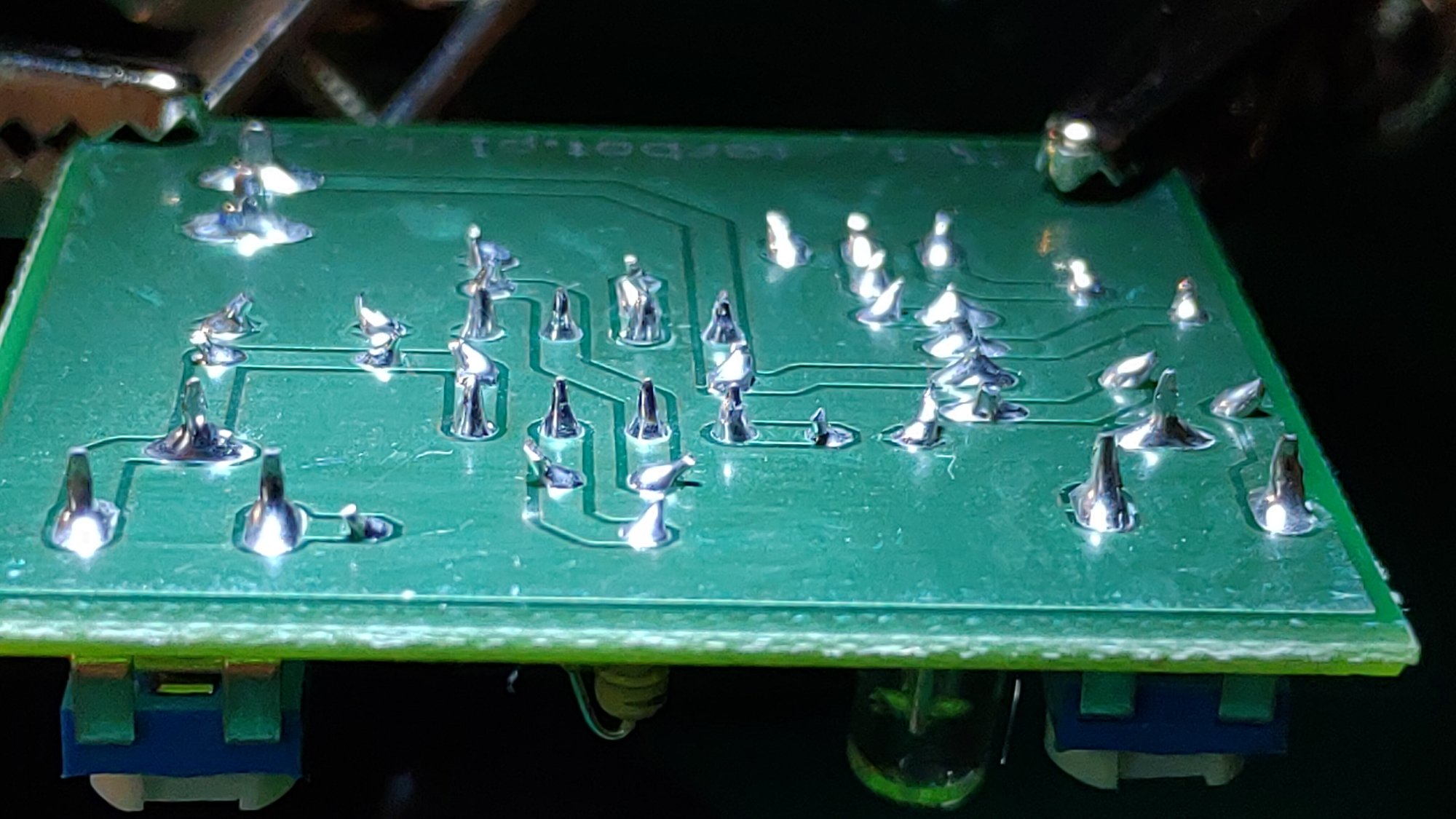

W zbliżeniu luty nie wyglądają tak dobrze jak myślałem

Cześć, Mateusz z tej strony Zaczynam kurs z podstaw lutowania, mam nadzieję, że szybko uda mi się go solidnie przerobić i przejść do lutowania SMD, co przyda mi się w pracy. Zamierzam też powrzucać parę projektów opartych na STM32. Pozdrowienia dla wszystkich
