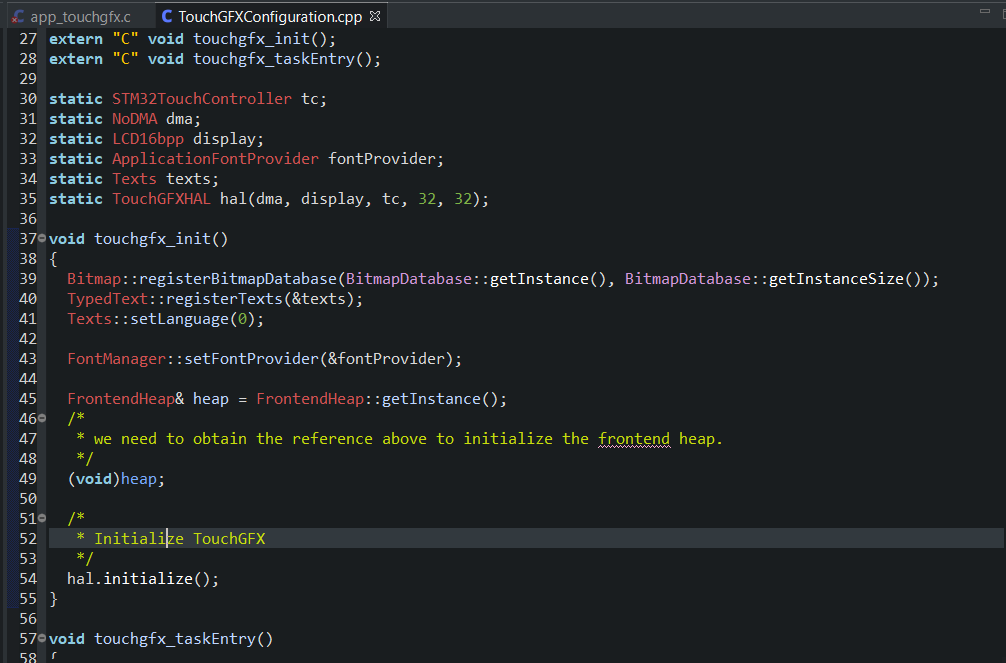

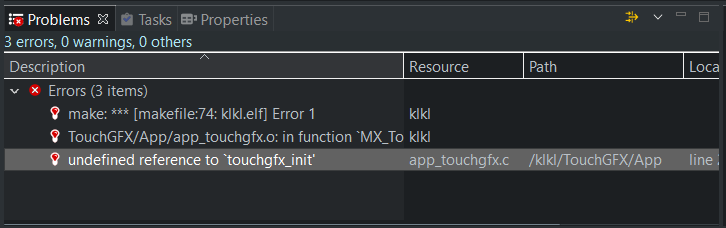

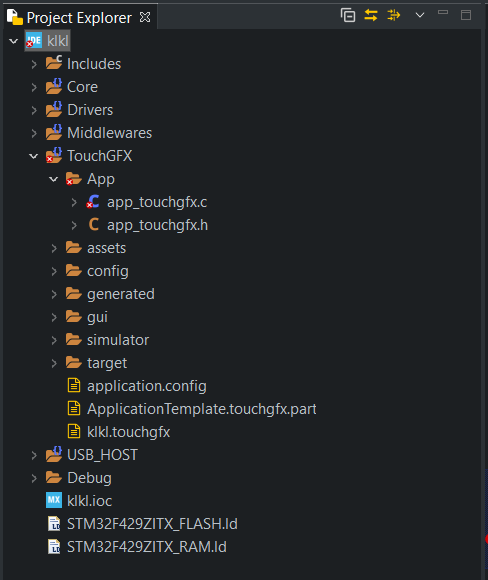

  1. Okej, dzięki za odpowiedź. Spróbuję w ten sposób, generalnie użyłem sposobu od msalamon. https://msalamon.pl/pierwsze-kroki-z-touchgfx-na-stm32-i-dedykowanym-shieldem/ Jeszcze wczoraj próbowałem najpierw wygenerować plik przez CUBE z zaznaczeniem użycia touchGFX, ale niestety pojawiły się błędy przy kompilacji. Możliwe, że czegoś nie zauważam, bo już dużo czasu na to straciłem i trochę mnie denerwuje to wszystko. W każdym razie spróbuję dzisiaj zrobić to zgodnie z podesłanym filmem.

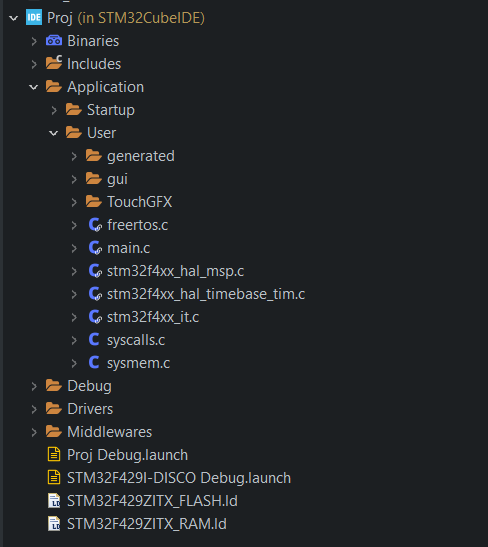

  2. Cześć wszystkim! Generuje kod w programie TouchGFX i chcę zimportować projekt do programu stm32cubeIDE. Niestety napotkałem problem, ponieważ do programu nie importuje się plik .ioc. Co uniemożliwia mi zmianę pinów i innych ustawień projektu. Poniżej kod źródłowy pliku .project <?xml version="1.0" encoding="UTF-8"?> <projectDescription> <name>Proj</name> <comment/> <projects> </projects> <buildSpec> <buildCommand> <name>org.eclipse.cdt.managedbuilder.core.genmakebuilder</name> <triggers>clean,fu
  3. Cześć! Planuję zrobić sterowane joystickiem ramię robota na stm32. Niestety napotkałem problem przy konfiguracji joysticka. Problem polega na tym, że w przypadku gdy nie ruszam joystkickiem wartości odczytywane są w okolicach 10. Natomiast przy poruszaniu nim spadają z jednej strony do 1, 2 a w drugą rosną do wartości około 3k. Sprawdziłem joystkick na arduino i tam wszystko działa jak należy. Aktualne wskazanie - nie dotykam joysticka. Wskazanie po maksymalnym wychyleniu. Kod programu main.c /* USER CODE BEGIN Header */ /* USER CODE END Header */ /* Inclu
  4. Cześć, odkopuje temat, bo mam podobny problem, @mike660 czy mógłbyś opisać jak rozwiązałeś ten problem? Potrzebuję wysyłać komendy w formacie HEX do obsługi kamery i niestety nie za dobrze mi idzie.
  5. Cześć! Mam problem z odczytaniem wartości w stm studio, w zasadzie wartości, które pokazuje program są conajmniej dziwne - wychodzi ujemna temperatura. W czym może być problem? Przy włączeniu narzędzia import variables pojawia się Error (w załączniku). Nie mam pojęcia czemu tak się dzieje. Kod sprawdzałem, nawet kopia 1:1 nic nie wniosła. //EDIT Poprzerzucałem schematy i wychodzi na to, że mój kontroler zasilany jest napięciem 3.3V, zmienienie wartości zmiennej na 3.3 załatwiło sprawę, lecz nadal nie rozwiązałem problemu z Errorem. Gdyby ktoś miał jakiś pomysł dlaczego się pojaw

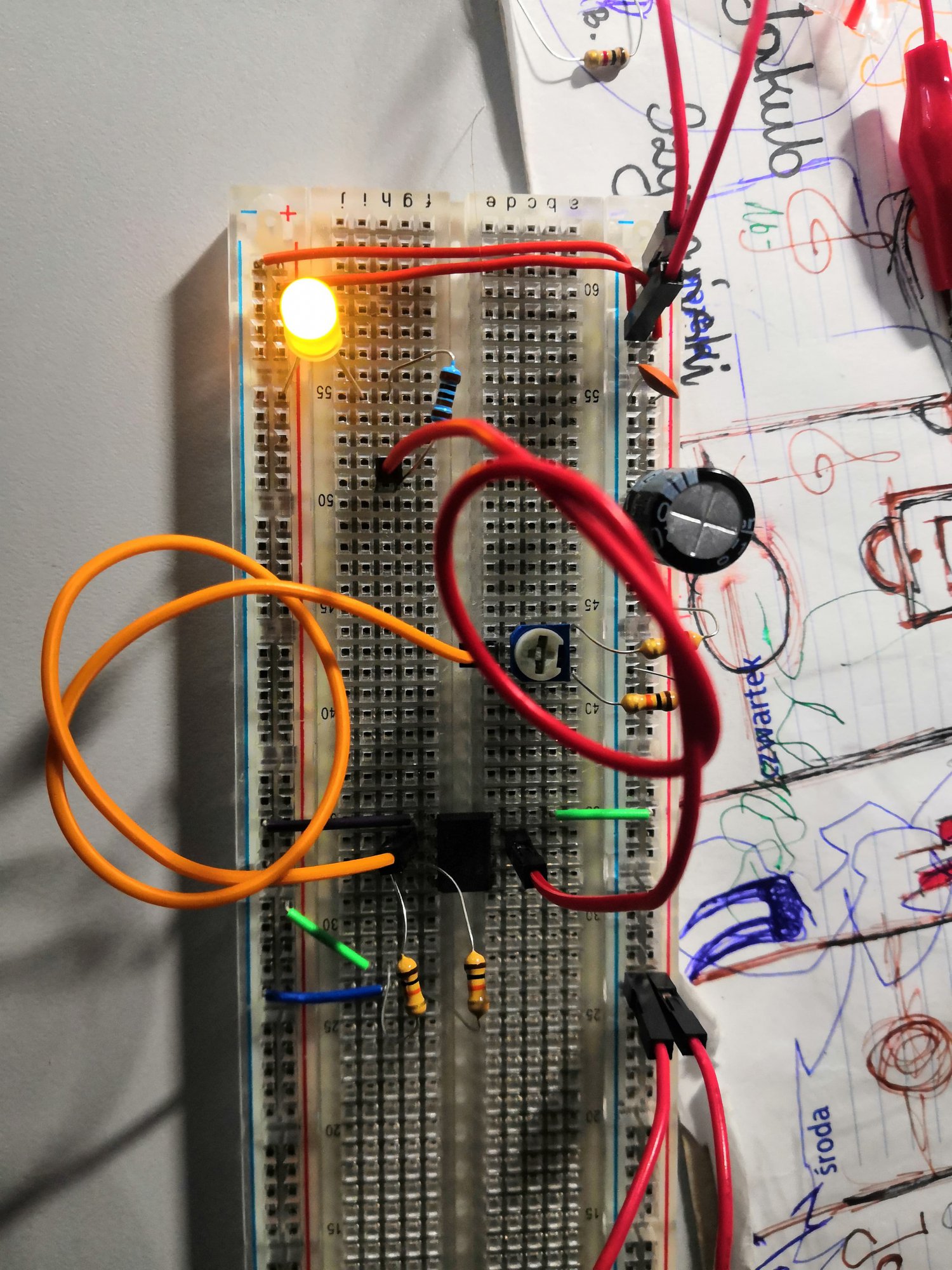

  6. Elektronika to jest masochizm, 4 wyjście komparatora nie miało podłączonej nóżki, po poprawce wszystko działa, teraz pomiary wyglądają tak: Napięcie na wyjściu względem Masy: 0.13V - dioda świeci 4.87V - dioda nieświeci Napięcie na wejściu odwracającym: 3.17 V Napięcie na wejściu nie odwracającym: 2.12V 3.22 - punkt zmiany pracy diody. 4.23V Napięcie zasilania 6.39V Usunęło mi się poprzedni post, ale to może i lepiej
  7. O dla 4B jest nowa wersja WiringPi - 2.52, nie zauważyłem, wgram i zobaczymy. Dzięki. //EDIT Wgranie najnowszej wersji WiringPi rozwiązało problem.
  8. Witam, przy poleceniu gpio readall wyskakuje taki błąd: pi@raspberrypi:~ $ gpio readall Oops - unable to determine board type... model: 17 gpio -v : pi@raspberrypi:~ $ gpio -v gpio version: 2.50 Copyright (c) 2012-2018 Gordon Henderson This is free software with ABSOLUTELY NO WARRANTY. For details type: gpio -warranty Raspberry Pi Details: Type: Unknown17, Revision: 01, Memory: 1024MB, Maker: Sony * Device tree is enabled. *--> Raspberry Pi 4 Model B Rev 1.1 * This Raspberry Pi supports user-level GPIO access. Posiadam raspberry pi 4B, google za dużo nie podpow
  9. Witam, mam do dyspozycji 10 silników pololu z przekładniami 30:1 i 50:1. W wyniku lutowania przez kolegę zostały wymieszane. 2 z nich to przekładnie 50:1. Bardzo ważne jest dla mnie, aby je odróżnić. Wie ktoś moze jak to zrobić. Strona producenta nie za wiele mi mówi, nie moge wyłapać żadnej różnicy.
  10. Dopiero teraz miałem dostęp do robota. Edit/ Jutro postaram się nagrać filmik jak to wygląda. test.txt
  11. Program niczym się nie różni od tego z kursu, dziwi mnie to, że na piach A1/A0 robot wariuje a na A4/A5 nie. Ostatnio zauważyłem, że na A4/A5 też się zdarza mu zawrócić, ale zauważyłem dygotanie czujnika, w tej sytuacji mogę go trochę winić, ale! Dlaczego przy stojącym robocie, koła uniesione w powietrzu, na a1/a0 przy włączonych silnikach bez żadnych ruchów czujników zaczyna łapać losowe przedmioty. Baterie dla pewności wymieniłem o dalej to samo.
  12. U mnie podobna sytuacja jak u kolegi lepy, robot wariuje przy włączonych silnikach, losowo otrzymuje sygnał o wykryciu przeszkody, buzzer skrzeczy, robot odwraca się, co ciekawe na pinach A1/A0 nie działa poprawnie a na A4/A5 jest ok. Przy transmisji UART nie ma takiego problemu, dopiero przy włączonych silnikach, nawet bez zworki a przy wgranym programie z silnikami buzzer nie wydaje losowo dźwięku, robi to dopiero po naciśnięciu czujnika, czyli tak jak powinno być. Problem zaczyna się wtedy kiedy zakładam zworka i włączam zasilanie, pełna losowość. Kod, który wgrywam to pierwszy kod z silnik
  13. Dokładnie tak było, źle były zaciśnięte kable... Dzięki Treker, jesteś naprawdę cierpliwy. Pozdrawiam!
  14. Właśnie o to mi chodzi, wgrałem program na lewy działa, sprawdzam prawy nie działa, ale już znalazłem błąd jest w połączeniu silnika, bo zmieniłem wejścia i lewy działa w wejściu na prawy.
×
×
