Witam, piszę tu do was z prośbą o pomoc/radę w sprawie mojego mini projektu. Jestem początkującym w tworzenia elektroniki więc proszę o większą wyrozumiałość w kwestii specjalistycznego nazewnictwa. Celem projektu jest zamienienie podświetlenia przycisku zasilania na obudowie komputera na podświetlenie RGB zsynchronizowane z podświetleniem w obudowie. Sam przycisk ma trzy stany podświetlenia (świeci, mryga i nie świeci). Problem pojawia się, gdy chcemy “zsynchronizować” to z podświetleniem. Na płycie głównej mam trzy dostępne wyjścia: RGB, ARGB, POW-LED. (pin-out zamieszczam poniżej) RGB: 1 - 12v, 2 - G, 3 - R, 4 – B ARGB: 1 - 5v, 2 - Din, 3 - pusty, 4 - GND POW-LED: 1 - 5v, 2 – GND Początkowo zakładam nie korzystać z wyjścia ARGB z powodu większej złożoności tego rodzaju podświetlenia natomiast zostawiam tu informację o jego istnieniu. Schemat powinien realizować taką (pseudo) tablice boolowska: Legenda: IN – tablica stanów wejściowych OUT – tablica stanów wyjściowych PW – zasilanie 5v (POW-LED:1) LED – Czy podświetlenie obudowy się świeci? 12v – Czy na złączu RGB występuje zasilanie? PW LED – Czy przycisk się świeci? LED GRD – puszczenie “minusa” przez gniazdo RGB (RGB:2,3,4) PW GRD – puszczenie “minusa” przez gniazdo PW (POW-LED:2) Opis stanów: Nr.1 - PC włączony Nr.2 - PC wygaszony Nr.3 i 4 – PC uśpiony (przycisk mryga) Nr.5 - PC wyłączone Własnymi siłami doszedłem do takiego prototypu, ale nie jest on idealny. Nie spełnia bowiem przypadku Nr.2 z tablicy. Dostęp mam tylko do tego co jest podłączone do większej płytki stykowej (wyprowadzenia gniazd i diody). Mniejsza jest hipotetyczną implementacja sterowania oświetleniem na płycie głównej. Połączenie minusa pomiędzy płytkami jest nie potwierdzone (ale zakładam, że istnieje). Z braku istnienia modelu Diody RGB (wsp.Anoda) w programie użyłem trzech zwykłych na modelu. Napięcie 3v z baterii też jest umowne. Co do doboru rezystorów to jest to zrobione na oko (na razie) chodzi głównie o zasadę działania. Za wszelkie sugestie, pomysły i podpowiedzi będę bardzo wdzięczny. Ps. Niechciał bym używać w projekcie żadnych mikrokontrolerów typu Arduino itp.

Cześć, Niestety to kolejny mój temat w tak krótkim czasie. Stworzyłem, tak jak w temacie, "kogut policyjny" który świeci cały czas. Obie diody, zamiast migotać świecą się bez przerwy. W dodatku kondensatory(?), te czarne puszki na nogach, nie działają tak jak powinny tzn. po odłączeniu baterii wszystko od razu gaśnie. Wrzucam dwa schematy, działające identycznie i jak można to proszę łopatologicznie

Witam, dzisiaj stanąłem przed wyzwaniem naprawy układu do pilarki tarczowej marki Metabo KGS 301, wydaje mi się że z pomocą multimetra byłem w stanie zlokalizować awarię, lecz na tym mój problem się nie skończył, przeglądając płytkę natrafiłem na element który według mnie był tranzystorem ( 😕 ciężko określić bo się posypał, zdjęcie poniżej). Muszę się przyznać że nie jestem na tyle biegły w temacie elektroniki gdyż na codzień zajmuję się elektryką budowlaną. Szkoda by było po prostu wyrzucić pilarkę. Dlatego pytam o radę. Czy będziecie w stanie mi jakoś doradzić? Czy specjalista by sobie z tym poradził? Z góry dziękuje za poświęcony czas.

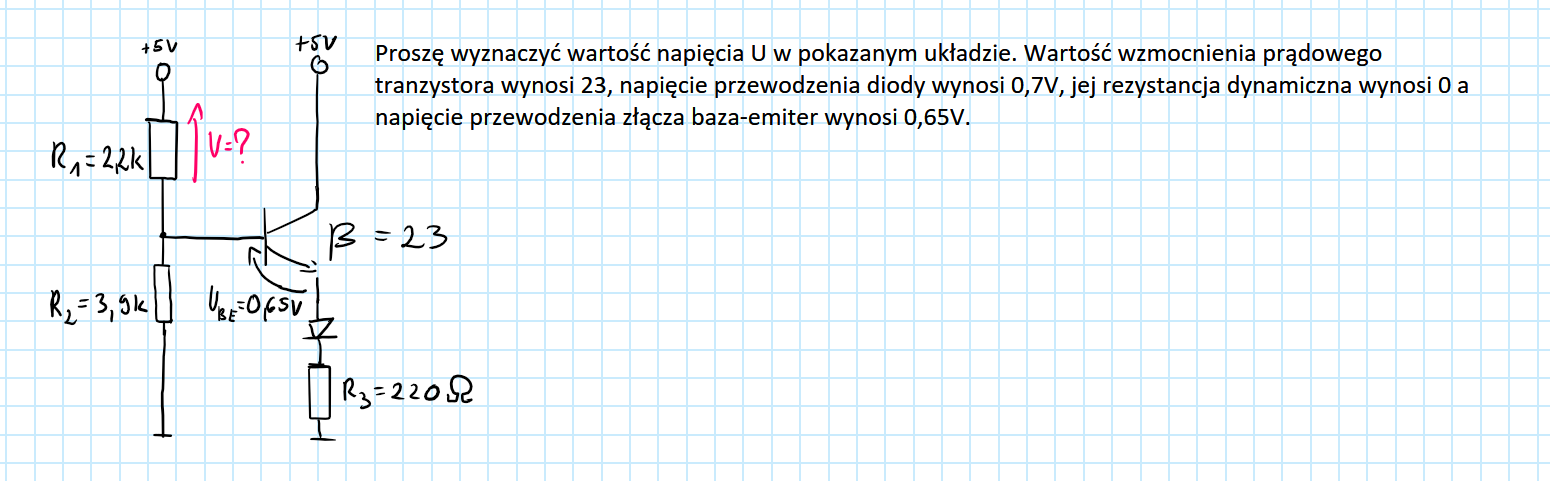

Dzień dobry. Mam takie zadanko z tranzystorem i trochę nie mam pewności co do rozwiązania. Czy wystarczy policzyć napięcie na R2 za pomocą dzielnika napięcia i wtedy U=5V - UR2? Za wszystkie wskazówki i pomoc z góry dziękuję.

Szanowny Panie Damianie ! Jak widać , nie tylko ja mam problemy z uzyskaniem efektu " koguta " na tym układzie zamieszczonym w książce kursu podstawowego z elektroniki,poziom I. A zamieszczanie takich zdjęć jak 7.23a i 7.23b na str.1- mających Waszym zdaniem ułatwić rozwiązanie problemów - uważam za kpienie z kursantów. Proszę podpowiedzieć gdzie są wpięte " nóżki " tranzystorów - bo chyba tu może tkwić błąd . Poproszę tez , bo wydaje mi się , że układ przedstawiony na rys.7.21 i 7.22 to zupełnie co innego , podpowiedzieć które rezystory to 1 K Ohma , a które 10 K Ohma. tak będzie łatwiej. Pozdrawiam i czekam pilnie na podpowiedź.

Budowałem ten układ wiele razy na wiele sposobów i nie udało mi się go zbudować. Diody po odłączeniu przewodu pomarańczowego (od bazy tranzystora do masy układu) przestawały świecić.

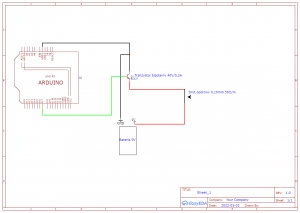

Cześć, jestem na początku zabawy z elektroniką i przy robieniu jednego z projektów napotkałem na problem. Chciałbym zrobić elektryczny zapalnik lontu używając baterii 9V i drutu oporowego. Przy podłączeniu baterii bezpośrednio do drutu, drut rozgrzewa się do czerwoności, ale gdy podłączę go w sposób pokazany na rysunku niżej używając tranzystora aby móc sterować zapalnikiem, drut rozgrzewa się tylko trochę. Sprawdzałem napięcie miernikiem, wynosiło około 9V. Czy to, że drut nie nagrzewa się wystarczająco jest winą niewłaściwego tranzystora? Pozdrawiam serdecznie i z góry dziękuję za pomoc i wytłumaczenie, dlatego tak się dzieje.

Dzień dobry, dobry wieczór. Przerabiam kurs elektroniki poziom I w ramach przypomnienia sobie podstaw elektroniki. Zatrzymałem się na temacie związanym z tranzystorami bipolarnymi. Wymyśliłem sobie, że spróbuję zaprojektować układ podłączenia tranzystora do diody LED i obliczyć wszystko od zera. Wypiszę moje dane i co zamierzałem obliczyć. Uzas = 9V DC Icmax = 10 mA tutaj zakładałem, że nie chcę mocniej obciążać diody, dlatego "max" β = 200 odczytane bezpośrednio z noty katalogowej Rc = 1kΩ z obliczeniem tej rezystancji akurat nie miałem problemu Założyłem, że napięcie między bazą a kolektorem wyniesie około 0,7V. Teraz przechodzę do rzeczy. Wartość prądu Ib w kursie, w ćwiczeniu praktycznym wyniósł 0,86 mA. Zakładając, że β = 200 a prąd kolektora Ic = 6,64 to ze wzoru Ib = Ic/β wynika, że prąd bazy musi się równać 0,0332 mA. Ib = Ic/β = 6,64/200 = 0,0332 mA. I taki sam mam problem w moim układzie. Chcę aby Ic wyniosił 10 mA, więc: Ib = Ic/β = 10/200 = 0,05 mA Poszedłem z tym dalej i obliczyłem rezystancję rezystora Rb: Rb = (Uzas - Ube) / Ib = (9V - 0,7) / 0,05 mA = 184,44 kΩ Rezystancja ogromna ale spróbowałem podłączyć. Nie zadziałało. Co zrobiłem w moich obliczeniach źle? Co jest w nich nie tak? W załączniku załączam schemat i obliczenia. Po prawej moje a po lewej zgodnie z wynikami z kursu.

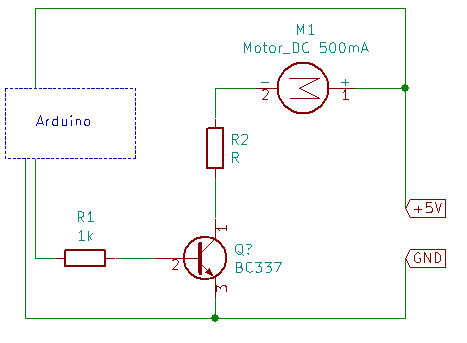

Cześć 🙂 Testuje załączanie silniczka DC 5V pobierającego max do 500 mA przy pomocy tranzystora BC337 tak jak na schemacie: Moje pytanie jest takie, czy muszę dodawać opornik R2? Teoretycznie powinienem dać tutaj opornik 10Ω 2.5W. Mam też dodatkowe pytanie. Przy takim podłączeniu, bez opornika R2, silnik nie zawsze zaskakuje i zaczyna się obracać. Czuje w dłoniach że silnik robi lekki zryw ale tak jak by się blokuje, po kilku krotnym wyłączeniu i załączeniu silnika ponownie, w końcu zaskoczy i pracuje prawidłowo. Przy normalnej pracy gdy silniczek podłączę bezpośrednio do 5V pobiera 430mA, gdy podłączę go przez tranzystor to pobiera 370mA w przypadku gdy zaskoczy i będzie się obracał. Natomiast gdy silniczek nie zaskoczy i nie będzie się obracał to pobiera 430mA. Zastanawiam się czy takie dziwne zachowanie jest winą płytki prototypowej, tej popularnej do arduino, czy wina jest w moim schemacie?

Cześć Mam następujący problem. Zbudowałem poniżej przedstawiony układ w programie Tinkercard: Ma on na celu przedstawienie użycia elektromagnesów w szerszym projekcie, który buduję. Cewka oraz dioda imitują elektromagnes, a diody świecące mają za zadanie sygnalizować, który "elektromagnes" jest obecnie używany. Stosując poniższy kod chcę włączyć elektromagnes sterowany sygnałem z portu 13 i wyłączyć sygnał z wyjścia 12. Jednak pojawia się problem, gdyż po włączeniu kodu działają obie diody, czyli cel nie został osiągnięty. Gdy odłączę jedną cewkę to układ zachowuje się poprawnie. Wartości dla rezystorów i cewek zostały dobrane "na oko", tak aby udało się zrealizować animację. void setup() { pinMode(13, OUTPUT); pinMode(12, OUTPUT); } void loop() { digitalWrite(12, LOW);// Zmiana stanu na NISKI, na wyjsciu 12 digitalWrite(13,HIGH);// Zmiana stnau na WYSOKI, na wyjsciu 13 } Bardzo proszę o wyjaśnienie na czym polega problem. Z góry wielkie dzięki.

Witam. Bawię się już trochę Arduino i chciałbym wykonać bardziej skomplikowany projekt. Mianowicie było by to sterowanie repliką ASG za pomocą pilota na podczerwień. Sterowanie pilotem i odbieranie od niego sygnałów w miarę szybko opanowałem, lecz zastanawiam się teraz nad wyborem tranzystora który służył by jako przełącznik między akumulatorem a silnikiem repliki. Akumulator to dwumodułowe LiPo o napięciu 7,4V, 2000mAh, i prądzie rozładowania 15/30C. Poszperałem w sieci nie wiedząc czym jest jednostka C, i doszedłem do tego że prąd rozładowania dla tego akumulatora wynosi 30A - 60A. Lecz teraz pojawia się pytanie, jaki tranzystor wybrać do takiego przedsięwzięcia? Na początku planowania tego projektu wydawało mi się proste że potrzebuję tranzystora który wytrzyma takie natężenie prądu, lecz dzisiaj znalazłem taki oto projekt: https://www.instructables.com/Arduino-Airsoft-Turret/. Autor używa w nim tranzystora TIP110 którego maksymalny prąd wynosi 2A, bawiłem się kiedyś w ASG i wiem że taki prąd to za mało żeby silnik repliki wogóle ruszył. Przepraszam za błędy merytoryczne jeśli owe wystąpiły, proszę mnie poprawić. Jeśli chodzi o dane silnika który znajduje się w replice to niestety nie ma na nim żadnych oznaczeń. Link do akumulatora: https://gunfire.com/pl/products/akumulator-lipo-7-4v-2000mah-15-30c-2-modulowy-1152206116.html

Witajcie. Piszę do Was z prośbą o pomoc. Otóż wymieniam w radiu podświetlenie i chciałbym podłączyć diody LED w dwóch sekcjach po cztery białe. Chciałbym, żeby nadal była możliwość ściemniania (wiem, że w przypadku diod LED nie będzie taki efekt jak w przypadku żarówek żarnikowych, ale i tak będzie przyjemnie wyglądać). Mam znaleziony + (12,5/14,2 V) oraz minus, który jest sterowany przez ściemniacz (pozycja 0 - napięcie 0,00V ,gdy zwiększe na maxa, na zacisku minusowym pojawia się napięcie max 9V). Chciałbym Was teraz się zapytać, jak to dobrze podłączyć, by uniknąć efektu żarzenia. Nie wiem, czy pomógłby tranzystor JFET, jeśli tak o jakich parametrach dobrać? A jeśli nie, jaki byłby lepszy sposób, aby to rozwiązać? Dziękuję za odpowiedzi.

Hej, Zacząłem bawić się z małą szklarnią obsługiwaną przez Raspberry Pi, jako że w szklarni temperatura może być za duża to chciałbym aby była możliwość chłodzenia/odciągania wilgoci powietrza. Mam już zrobioną obsługę czytania wartości z czujników temperatury, wilgotności gleby i wilgotności powietrza. Teraz zostało mi ogarnięcie pompki (5V) do nawodnienia i dwóch wentylatorków: 1 który wydmuchuje powietrze z zewnątrz - chłodzenie a drugi który wdmuchuje - wilgoć (1x12V a drugi planuje użyć ze starego kompa, jeszcze go nie posiadam). Posiadam: Wentylator: PF4010D12HS 12V 0.12A Tranzystory 2N7000 Tranzystory 2N3904 Pompka: https://allegro.pl/oferta/pompka-zanurzeniowa-5v-biala-zta31509-8151984645?snapshot=MjAyMC0wNy0wMlQxMDozNzoxOS40NzRaO2J1eWVyOzlkY2RmNjNhYTk0OTAyMDUwYjgzYWY2ZjM0NjI4ODI5N2U3YTI4NzUwYjMwNTFjYTAxYWE0YTdiNWIzNDdmN2U%3D Wszystko co do tej pory podłączyłem (2x czujnik wilgotnosci gleby, 2x czujnik temp/wilg powietrza, przycisk 'emergency' który zatrzymuje program + świeci diodą) działa na zasilaniu 3.3V z malinki. Teraz chciałbym podpiąć rzeczy na 5V. Wiatraczek podpięty bezpośrednio pod 5V działa (nie z najlepszymi rpm ale zupełnie wystarczająco), tak samo pompka. Czy mógłby ktoś pomóc z ogarnięciem podłączenia ww. elementów? Z góry dzieki 🙂 [EDIT] oczywiście chodzi o podłączenie tych elementów z możliwością sterowania poprzez porty malinkowe

Witam! Mam taki problem: Kiedy podlaczam tranzystor np.: S9012 do zasilania 5V, uzywajac rezystora 1kOm dla bazy, to prad kolektora mam maksymalnie 0.4A,. Ale kiedy podepne tranzystor 2N5401 w ten sam uklad, to mimo iz 2N5401 ma prad maksymalny 0.6A, to w takim ukladzie maksymalny prad kolektora to okolo 0.1A. Czemu nie jest to tez 0.4A? Od razu muwie ze jestem bardzo poczatkujacy, przez kolektor chce podlaczyc silnik o poborze pradu okolo 0.4A-0.5A.

Dzień dobry, po przeczytaniu książki "Budowa robotów dla początkujących" chciałbym skonstruować robota zawartego w tej książce i jestem obecnie na etapie kompletowania podzespołów jednak nie wiem jaki tranzystor dobrać. Silniki będą zasilane przez koszyk baterii mieszczący 4 szt. baterii AA co daje minimum 6V. Moje propozycje silników: 1. https://botland.com.pl/pl/silniki-dc-katowe-z-przekladnia/2490-silnik-dc-dagu-dg01d-l-481-45v-z-podwojnym-walem-2szt-6952581600930.html 2. https://botland.com.pl/pl/silniki-dc-katowe-z-przekladnia/121-silnik-dc-1201-120rpm-katowy.html Zgodnie z treścią książki w linefolowerze komparator będzie przełączał tranzystor który będzie połączony z silnikiem. Jaki tranzystor dobrać by tranzystor wytrzymał prąd startu i obciążenia silnika? Czy uwzględniać też prąd przy zatrzymanym wale?

Witam, problem dotyczy tej lekcji z kursu: https://forbot.pl/blog/kurs-elektroniki-tranzystory-bipolarne-w-praktyce-id4315 Mój układ zbudowałem identycznie ( przynajmniej w moich oczach ) jak ten pokazany na stronie łącznie z zastosowaniem poprawnego tranzystora ( dałem oczywiście zdjęcie układu ). Problem dotyczy pomiarów jakie mi wychodzą: napięcie baza-emiter: 0.80V napięcie kolektor-emiter: 0.17V jak widać wyniki się bardzo różnią od tych pokazanych w poradniku... Jeszcze gorzej z tymi pomiarami: prąd bazy: 7.63mA prąd kolektora: 0.65mA (dałem zdjęcie pokazujące w jaki sposób generalnie mierzę prąd kolektora, by się upewnić czy ja po prostu nie robię tego źle. Uszkodzona lekko końcówka multimetru to (+)) Jak widać wyniki są odwrotne, bo na stronie prezentują się tak: prąd bazy: 0.86mA prąd kolektora: 7.33mA Nie mam pojęcia co zawaliłem mimo że jakiś czas szukałem błędu, będę bardzo wdzięczny za pomoc i serdecznie pozdrawiam 🙂

Próbowałem zasymulować ten schemat na https://www.falstad.com/circuit/circuitjs.html. Jednak bez powodzenia, pewnie dlatego, że te elementy są idealne. Pytanie czy da się jakoś jednak zasymulować na schemacie te różnice aby układ zadziałał.
