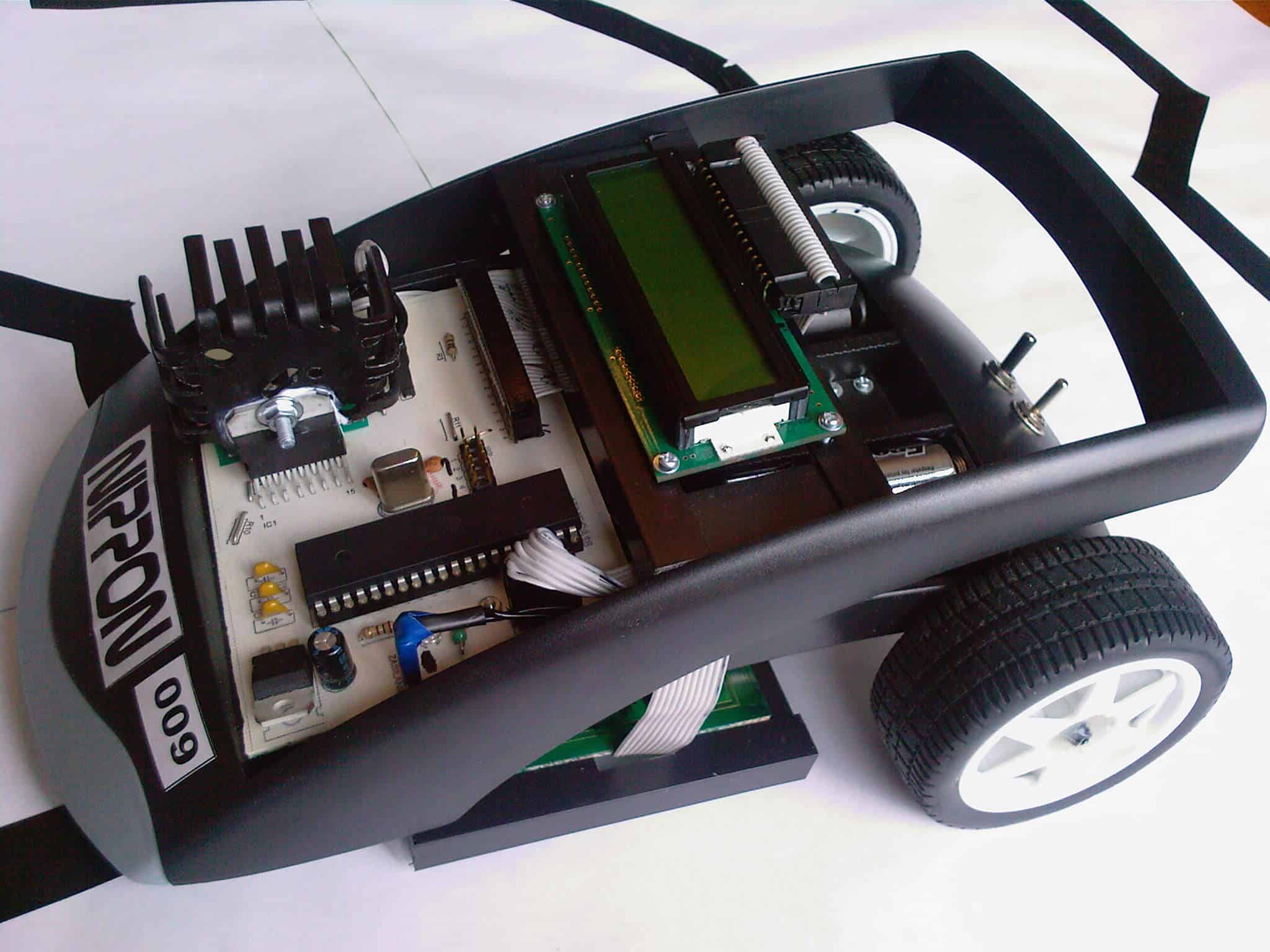

Naprawdę robot ma kosmiczny wygląd, zdjęcia tego do końca nie oddają, wszyscy myśleliśmy na początku, że to jakaś gotowa konstrukcja.

Udostępnij ten post


Link to post
Share on other sites

Świetnie wygląda 🙂 wydaje mi się tylko, że jest coś wolny, ale może to wina krótkiego i krętego toru. Ale mi projekt się podoba, jak by był troszkę szybszy... Może zmienisz w nim silniki?

Udostępnij ten post


Link to post
Share on other sites

Szczerze mówiąc moje pierwsze wrażenie łał ale boska konstrukcja jednak gdy zobaczyłem film mój entuzjazm zanikł. Według mnie fajnie że on tak wygląda jednak sądzę że powinien być szybki. Podstawowy błąd jaki popełniłeś to to iż kółka napędowe są umieszczone z tyłu co sprawia iż robot jest mało dokładny.

Udostępnij ten post


Link to post
Share on other sites

Robot jest wolny bo 1) wolne są silniki, 2) kiepski jest program, 3) odkryłem to dopiero dzisiaj - zębatka, która powinna trzymać się mocno osi, ślizga się po niej - to by tłumaczyło lekką bezwładność i wolne reagowanie (na krótkich odcinkach nawet brak reakcji) na przyspieszanie i zwalnianie.

Co do modernizacji - raczej ich nie będzie. Myślę o czymś lżejszym - robot "odchudzony" (czyt. bez LCD) waży ponad 600g, przy czym silniki wcale nie są najcięższe - tak więc Nippon najprawdopodobniej odchodzi na przedwczesną i niezasłużoną emeryturę 😉

paradox91: mylisz się, to nie jest błąd tylko celowe działanie. Jeśli przyjrzysz się położeniu płytki czujników względem osi kół, zobaczysz, że odległość nie jest duża - w następnym robocie będzie większa, bo pozwala to na szybsze wykrywanie zakrętów

Udostępnij ten post


Link to post
Share on other sites

Robot wygląda znakomicie. Prawie jak formuła 1. Tylko z osiągami trochę gorzej, ale wydaje mi się że jak nad nim popracujesz to następne zawody będą twoje:)

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Wow, no niezły robot wygląda jak wyścigówka 😃

W czym kod został napisany?

Udostępnij ten post


Link to post
Share on other sites

bascom

edit:

dzisiaj okazało się, że to co wcześniej spowolniło robota (ostatni stopień przekładni ślizgający się po osi), rano już niemal zupełnie go unieruchomiło (puszczałem go w ramach prezentacji i w pewnym momencie całkowicie stanął terkocząc pracującymi silnikami) - być może nie jest z nim tak źle i wymiana silników wprowadzi więcej pozytywnych zmian niż myślałem 🙂 Dlatego odwołuję to co napisałem o przedwczesnej emeryturze 😅

Udostępnij ten post


Link to post
Share on other sites

Zastanawiam się, dlaczego wszyscy tak dążą do jak najmniejszej masy. Z tego co wiem w regulaminie do zawodów LF nie ma żadnego ograniczenia jeśli chodzi o masę. Czy chodzi o to by używać mniejsze (czyli mniej prądożerne) silniki i elektronikę na mniejsze prądy, czyli po prosu oszczędność?

A robocik super, ten niepowtarzalny wygląd powoduje, że każdy go rozpozna i zapamięta. Gratuluje świetnego dzieła, na pewno nie zasługuje jeszcze na emeryturę. Podobają mi się też te włączniki z tyłu, jeden jest do elektroniki a drugi do silników, tak? Całkiem sporo ma czujników. A czy ten jeden z tyłu nie powinien być jeszcze bardziej z tyłu? Chyba poprawiłoby to nieco zwrotność. Jeszcze mnie tak zastanawia, ile tak pi razy oko waży ta kulka z przodu i obudowa?

Udostępnij ten post


Link to post
Share on other sites

musze powiedziec ze mnie zaskoczyles\as model dobrze wykoanany estetyczny i pomyslowac autor jest 100% ! 🙂

Udostępnij ten post


Link to post
Share on other sites

Natanoj, zgadza się. przełącznik z czarnym "kapturkiem" jest od silników, ten bez kapturka - od logiki. W rozmieszczeniu tylnego czujnika również masz rację, choć z drugiej strony w konstrukcji np. hiszpanów czy Psotka2 nikt takowego nie stosował i było ok..

Obudowę ważyłem, ale już nie pamiętam wskazań wagi - myślę, że było to coś około 100-150g. Kulki nie ważyłem, ale jest jednym z cięższych elementów robota (niestety, sprowadzanie plastikowej wersji z pololu nie wchodziło w grę ze względu na koszty).

A co do masy - większa masa to większa bezwładność = utrudniona kontrola nad robotem przy większych przyspieszeniach (przyspieszanie,zwalnianie, gwałtowne zakręty) no i większe obciążenie, pośrednio prądy, dla silników i mostków.

Udostępnij ten post


Link to post
Share on other sites

Witam, super konstrukcja, brawo dla autora!

chciałbym się dowiedzieć gdzie można kupić takie plastikowe zębatki i ośki i jak nieruchomo je połączyć żeby nie wystąpił problem ślizgania się tak jak tutaj. Jeżeli autor go rozwiązał bardzo proszę o podzielenie się.

pozdrawiam, Michał

Udostępnij ten post


Link to post
Share on other sites

Silniki z motoreduktorem to zestaw z oferty AVT.

Ślizgania ostatniego stopnia przekładni po osi uniknie się napędzając zestawem lżejszego robota, wykorzystując znamionowe napięcie (3V).

Udostępnij ten post


Link to post
Share on other sites

Przepraszam że zadaje takie głupie pytanie.

Czy mógłby Pan zamieścić projekt płytki w eagle.

Bardzo dziękuje.

Udostępnij ten post


Link to post
Share on other sites

Po 1) nie "Pan", tylko Nawyk

Po 2) niestety, ale projekt przepadł. Udostępniony jest schemat i zdjęcie PCB - myślę, że łatwo można to odtworzyć.
