Programator stk200

Pomocna odpowiedź

Witam.

Zamówiłem ten programator :

http://allegro.pl/item653933945.html

za pomocą niego chce zaprogramować attiny2313 ale nie wiem gdzie podłączyć wejście LED.

Szukałem na gogle bardzo długi czas i nic nie znalazłem.

Mam jeszcze dwa pytanka.

Czy te wejścia Miso i reszta mogę bezpośrednio podłączyć do procka, czy potrzebne są jakieś oporniki?

Na jakie napięcie go podłączyć?

Z góry bardzo dziękuje.

Udostępnij ten post


Link to post
Share on other sites

Bardzo dziękuje ale mam jeszcze jedno pytanie.

Jeżeli podłącze ten programator do procka tak jak jest tam napisane i zasilanie wepnę do złącza ISP to czy do procka też muszę podpiąć zasilanie?

Udostępnij ten post


Link to post
Share on other sites
procka musisz podłączyć do zasilania (5V), a w złączu isp podpinasz Gnd podłączasz do masy (minus) a vcc zostawiasz nie podłączony (gdy programator nie zasila procka).

😉

Wcale tak nie jest, jeśli sam nie wiesz, nie wprowadzaj ludzi w błąd.

Programator (STK200/300) wymaga zewnętrznego zasilania, czyli można powiedzieć, że to procesor zasila programator (a nie odwrotnie). GND i VCC w złączu programatora podłączasz pod zasilanie.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Bardzo dziękuje.

Przed chwilą popatrzałem se do kompa czy mam port LPT okazało się że go nie mam ale mam za to port COM. znalazłem sobie programator

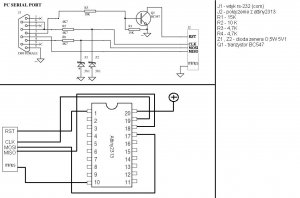

http://obrazki.elektroda.net/54_1167697868.jpg

i mam pytanie gdzie podłączyć to CLK?

Bo w attiny2313 niema takiego czegoś.

Aha i codo tego rysunku to widać że wszystko idzie do plusa oprócz procka tam idzie GND do minusa gdzie resztę??

Udostępnij ten post


Link to post
Share on other sites

CLK to skrut od CLOCK

a podłączasz to zapewne do SCK w uC

SCK - SPI Bus Master clock Input

Udostępnij ten post


Link to post
Share on other sites

Dziękuje.Ale jak mam podłączyć to zasilanie bo na schemacie widać że wszystko by szło do plusa??

Udostępnij ten post


Link to post
Share on other sites

Te strzałki w dół na tym schemacie to gnd. I jak będziesz robił ten programator, pamiętaj, że dioda wpięta jest jakby odwrotnie - anoda do minusa.

Udostępnij ten post


Link to post
Share on other sites

Aha czyli programator mam podłączyć tak jak na obrazku.

A jeżeli do programowania używam BASCOM AVR to co mam wybrać w okienku programer??

[ Dodano: 14 Cze 09 01:20 ]

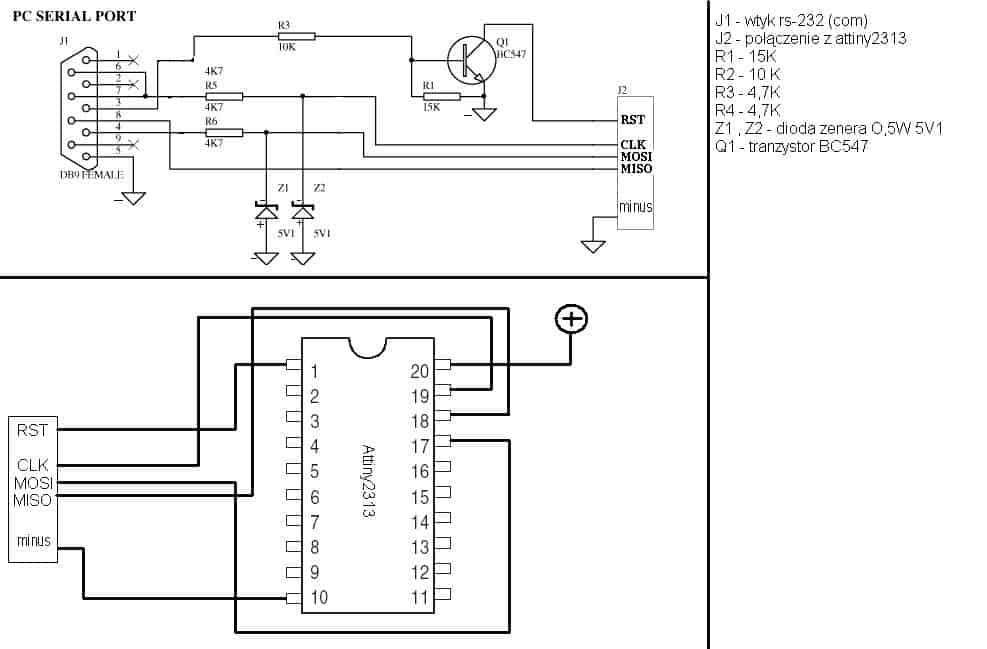

TO jest ten programator który będę robić.

[ Dodano: 14 Cze 09 01:24 ]

A to ten BASCOM.


Udostępnij ten post


Link to post
Share on other sites

Czy programator stk200 można podłączyć bezpośrednio do mikrokontrolera złącze do złącza czy trzeba coś jeszcze robić?

Udostępnij ten post


Link to post
Share on other sites
