Kurs Arduino II - #7 - termometry analogowe i cyfrowe


Pomocna odpowiedź

4 godziny temu, D3binski napisał:

Czujnik cyfrowy podłączyłem już dobrze, a mimo to pokazywał -127*C, a gdy go dotknąłem, to myślałem, że moje palce zamieniły się w pieczeń i ułyszałem syczenie (chyba czujnik, a nie płytka).

Obawiam się jednak, że nie podłączyłeś go dobrze 😞  Masz może zdjęcie podłączenia, aby można to było zweryfikować? Usterka nowego czujnika jest praktycznie nierealna. Sprawdź może dla pewności diodą świecącą czy piny w Arduino (do których podpinałeś czujniki) działają poprawnie. Wykluczymy wtedy uszkodzenie Arduino 🙂

  • Pomogłeś! 1
Link do komentarza
Share on other sites

18 godzin temu, Treker napisał:

Obawiam się jednak, że nie podłączyłeś go dobrze 😞

Przyznaje się do błędu, dzis jeszcze raz przestudiowałem obraz z noty katalogowej dotyczący wyprowadzeń i doszedłem do wniosku, że określając wyprowadzenia trzymałem czujnik odwrotna stroną. Arduino przeżyło, kamień z serca 🙂 Puenta jest taka, że sprawdzając połączenia, nóżki trzeba trzymać skierowane do siebie, a nie na odwrót 🙂

  • Lubię! 1
Link do komentarza
Share on other sites

Nie ma takiej reguły, np. wszystkie układy scalone rysowane są w widoku z góry, czyli nóżkami od Ciebie. Warto natomiast czytać opisy przy rysunkach: Top View" oznacza widok z góry, "Bottom View" widok z dołu, czyli właśnie od strony nóżek. "Z góry" i "z dołu" oznaczają kierunki zgodne z patrzeniem na element zamontowany na płytce drukowanej leżącej na biurku.

  • Lubię! 1
Link do komentarza
Share on other sites

Grunt, że udało się znaleźć przyczynę problemu - będziesz już pamiętał o tym w przyszłości! Tak jak wspomniał Marek, niestety nie ma na to reguły i trzeba sprawdzać wyprowadzenia układów z ich notami katalogowymi (dlatego odpowiednie fragmenty umieściłem w artykule) 😉

  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

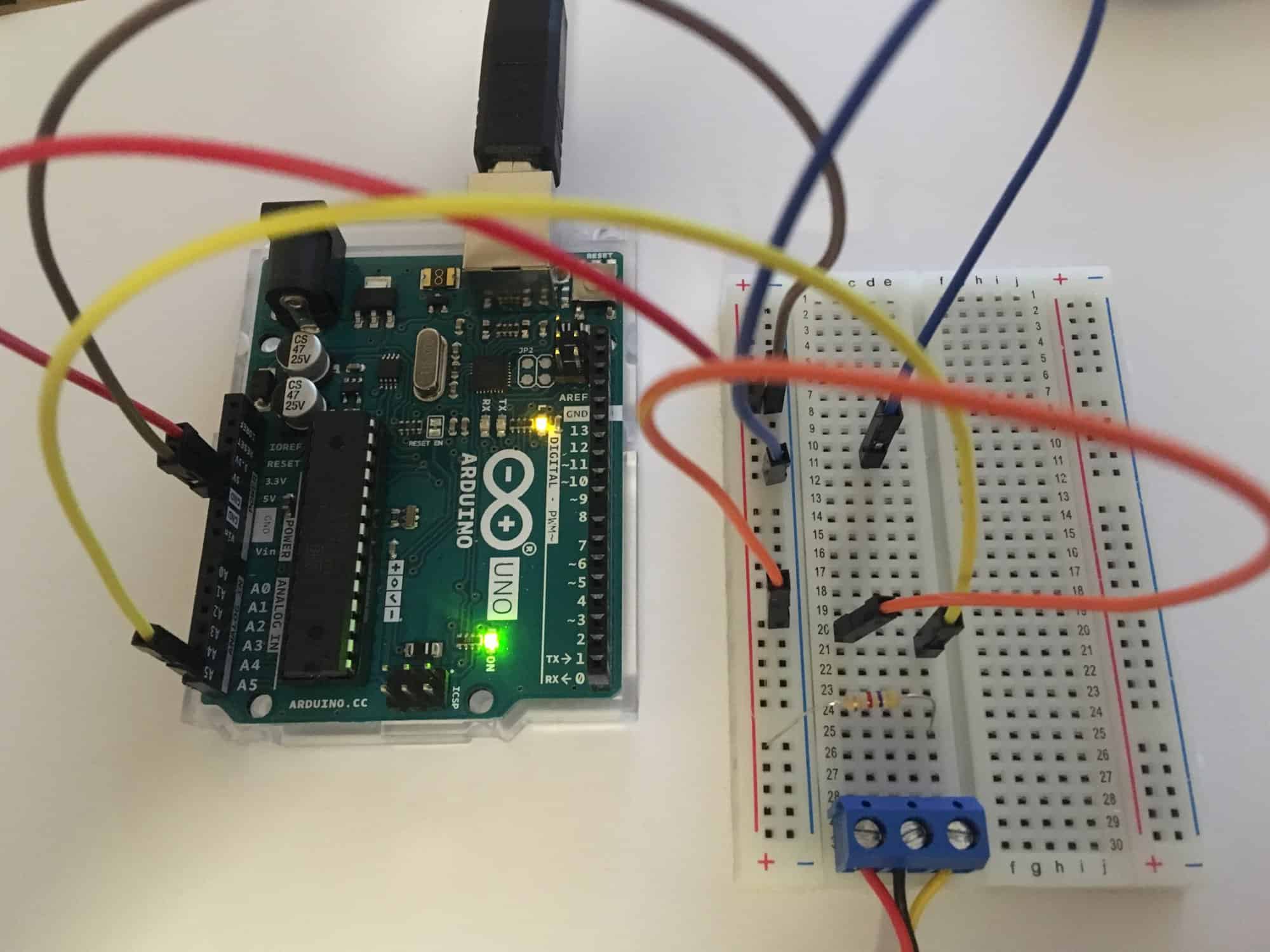

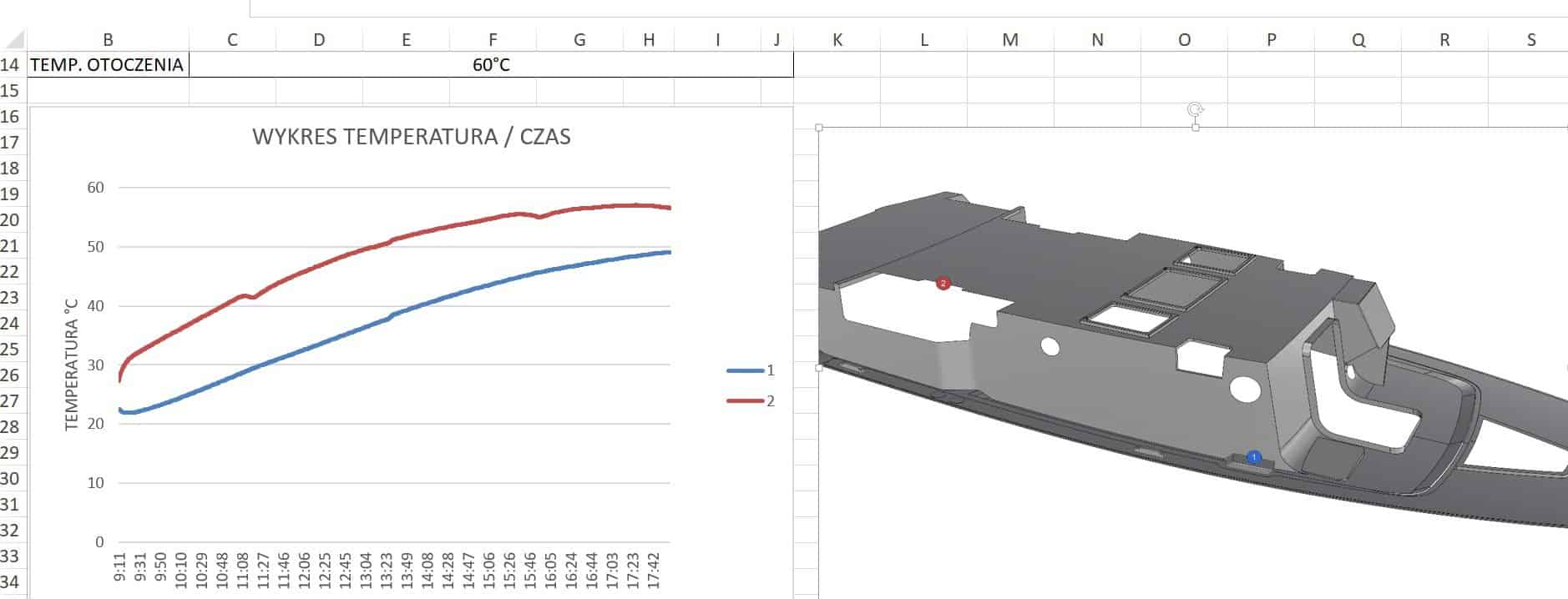

Pomocy, Wszystko podłączone zgodnie z instrukcją. Temperatura wyświetlana temperatura to -127C.

Używam wodoodpornego czujnika DS18B20. Podłączyłem:

- czerwony - zasilanie

- czarny - GND

- zółty - dane (A5)


Dziękuje.

Edytowano przez the_leech
Link do komentarza
Share on other sites

Witam forumowiczów,

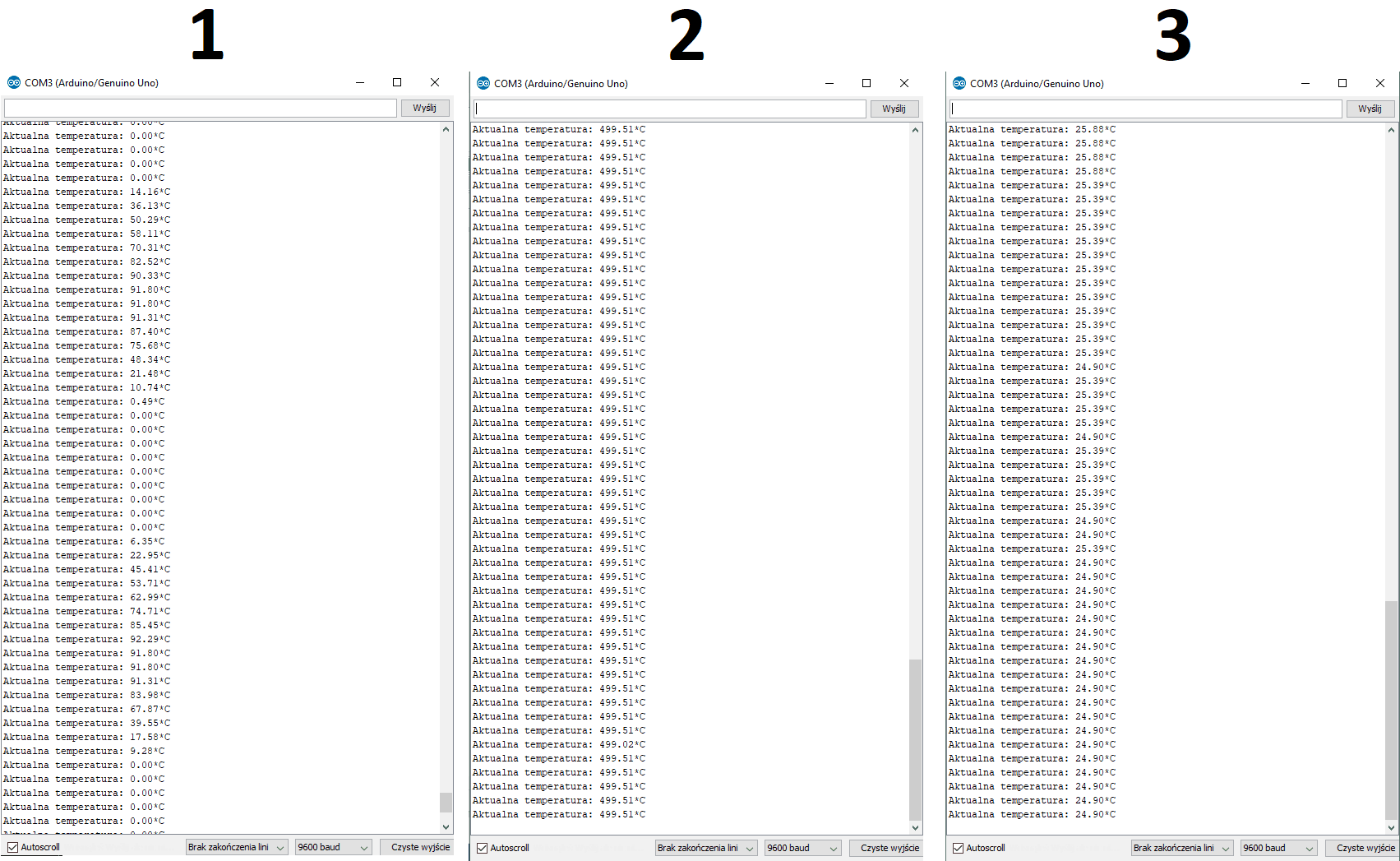

mam problem z LM35 - zakupiłem dwie sztuki (z popularnego serwisu aukcyjnego), wgrałem pierwszy kod z kursu i zgodnie z notą katalogową podłączyłem czujnik (zwracając uwagę na to że jest widok wyprowadzeń od spodu). Otrzymałem co najmniej dziwny wynik, bo oscylujący od 0*C do 90*C. W takim razie użyłem drugiego czujnika, lecz ten pokazuje prawie 500*C. Podczas pomiarów żaden z czujników się nie nagrzewał. Na koniec wyciągnąłem  z szafy 3 czujnik (też LM35), podłączyłem dokładnie tak samo jak poprzednie dwa i... działa poprawnie.
