FPGA (własne programy #4): komunikacja FPGA-Arduino UART-RS485


Pomocna odpowiedź

Po tej modyfikacji wyświetla się A5 (cokolwiek nie wpisze do terminala), a diody D3 i D4 święcą się stale (D5-8 zmieniają się według cyfry którą wybieram na klawiaturze)

Jak wpisywałam 1 to ona aktualizowała się na diodach D8-5 (czyli D8), a na D3 i D4 stale jest wysoki poziom (nie wpisywałam 12, powinna na drugim wyświetlaczu widnieć cyfra wpisywana przed 1, np 1)

Edytowano przez monsiw
Link to post
Share on other sites

To dobrze, miało się właśnie wyświetlać na stałe A5. Wyświetlane jest ładnie, bez nakładania się cyfr? Jeśli tak, to możemy założyć, że problem jest z UARTem lub jego obsługą. Wróć z tym fragmentem kodu do stanu poprzedniego.



Opis diod świecących w pliku UCF skopiowałem chyba z kursu Forbota bez sprawdzenia, tam jest odwrócony porządek bitów wobec tego, co zakładałem. Najmłodszy bit to dioda D8, a oczekiwałem, że będzie to D1. Nie ma to większego znaczenia. Trzeba ustalić skąd się biorą jedynki logiczne na D3 i D4 (czyli wartość 3, która już wcześniej pojawiała się na wyświetlaczu) w starszej połówce bajtu.

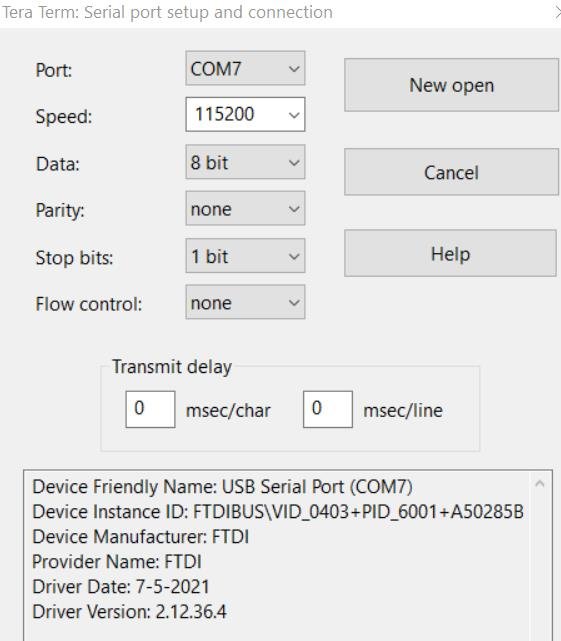

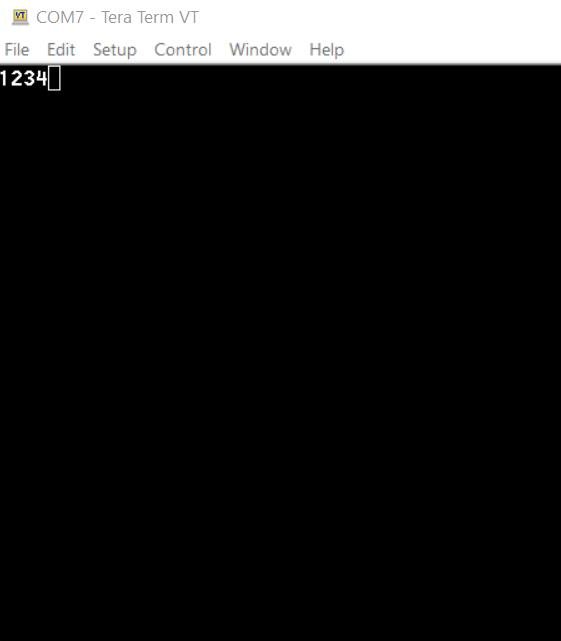

Możesz zrobić jakieś zrzuty ekranu z programu do obsługi portu szeregowego? W szczególności chodzi o wpisywane liczby oraz ustawienia portu.



Masz ewentualnie dostęp do analizatora stanów logicznych lub oscyloskopu – tak, żeby podejrzeć transmitowaną ramkę UART?


Link to post
Share on other sites

Tak, o to chodziło, chciałem się upewnić, czy ustawienia są takie same jak w kodzie odbiornika UART.

Te piny DTR i CTS nie powinny mieć znaczenia, ponieważ nie używasz opcji „Flow Control". Chyba, że ten konwerter działa jakoś inaczej, ale to mało prawdopodobne.



Chyba pozostaje sprawdzić dokładnie kod tego odbiornika UART, jego działanie w symulacji. Szkoda, że nie masz możliwości podejrzeć przesyłanej ramki, ale raczej powinna być poprawna.

  • Pomogłeś! 1
Link to post
Share on other sites
