[Czujniki] Czujnik przesunięcia z myszki optycznej

Pomocna odpowiedź

Pokaż cały schemat i kod razem z twoimi wszystkimi zmianami.

Udostępnij ten post


Link to post
Share on other sites

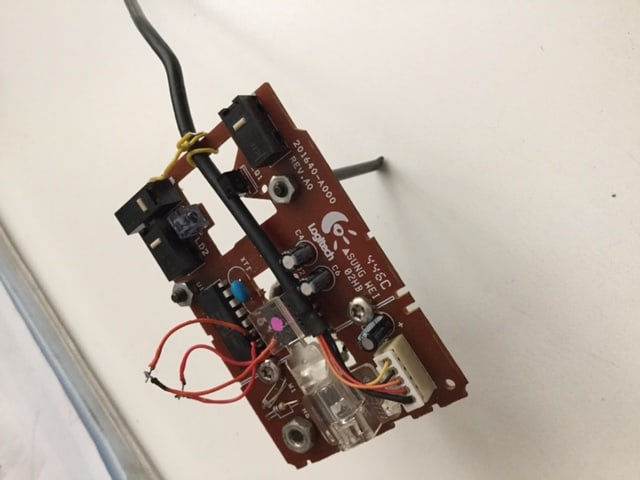

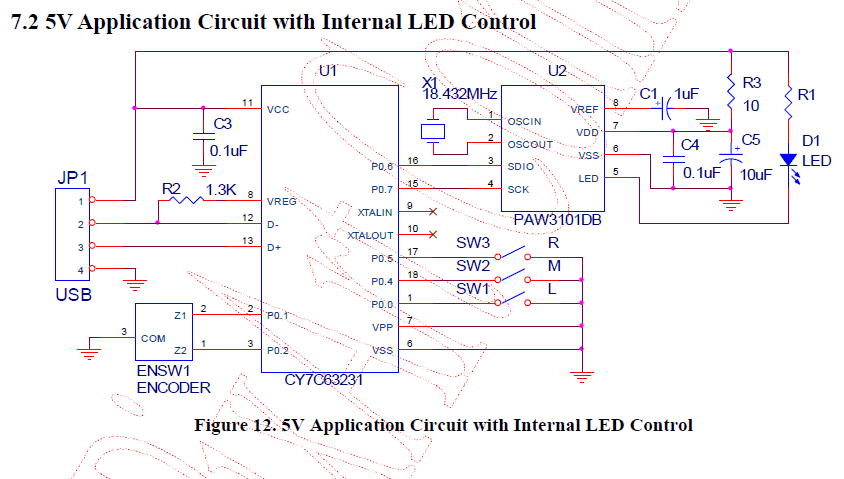

Schemat z datasheetu jest następujący:

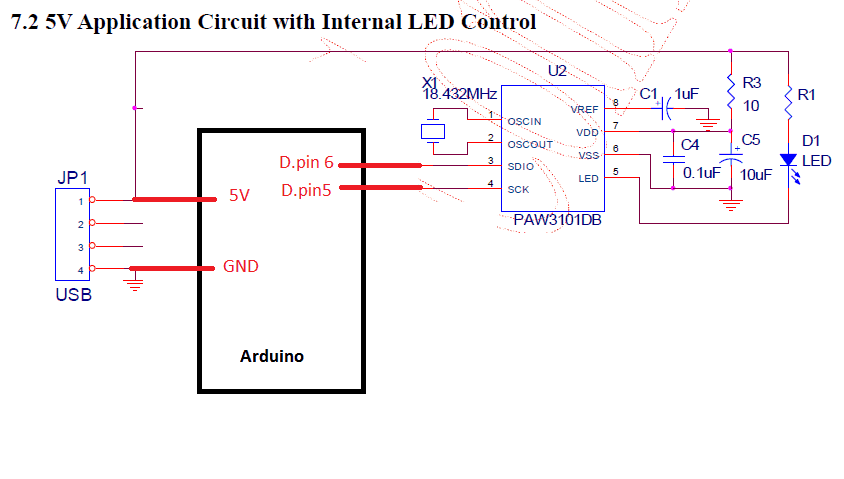

To co wydaje mi się, że zrobiłem na zdjęciach zamieszczonych w poprzednim poście wygląda chyba następująco:

Jeżeli chodzi o kod, to próbowałem różnych modyfikacji (załączam przykładowe dwie):

- w pierwszej czytałem bezpośrednio rejestry dx oraz dy z innych adresów,
- w drugiej sprawdzałem, czy jestem w stanie zapisać zmiany w jakimś rejestrze i potem je odczytać ( z kiepskim skutkiem).

Pozdrawiam,
Karol

P.S.

Dodam tylko, że z podłączenie wydaje mi się raczej w porządku, ponieważ dioda świeci oraz reaguje na ruch zwiększając jasność.

kod modyfikacja 2.txt

kod modyfikacja.txt

kod podstawowy.txt

Udostępnij ten post


Link to post
Share on other sites

Ale stary temat...

W każdym razie jeśli odczytujesz 255 z rejestrów dx, dy, to wcale nie taka zła wartość. Kodowanie jest U2, więc 255 to po prostu -1, czyli całkiem niewielkie przesunięcie.

Problem z tym detektorem jest taki, że zwraca on za każdym razem przesunięcie względem poprzedniego odczytu. Więc jeśli nie pobierzesz wyniku, a detektor wczyta następną wartość, to utracisz wyniki uzyskane wcześniej. O ile widzę, po każdym odczycie wysyłasz dane przez RS-232. Pamiętaj, że taka transmisja trwa strasznie długo. Więc wszystkie odczyty w tym czasie będą zgubione. W moim programie odczytywałem w pętli 100 razy dane z czujnika, i dopiero wtedy wysyłałem dane przez RS. Dzięki temu wyniki chociaż czasem były w miarę dokładne. Oczywiście najlepiej byłoby wykorzystać przerwania i nie gubić danych.

Udostępnij ten post


Link to post
Share on other sites

Dzięki za odpowiedź. Oczywiście spróbuję wykorzystać powyższą wskazówkę i dam znać jak poszło.. Rozumiem, że podczas "diagonostyki" kodu nie powinienem wpisywać funkcji odczytu rejestru bezpośrednio w Serial.print(). Ale niestety wartości dx oraz dy nie zmieniają się w ogóle, już na samym początku. Pierwotny program najpierw odczytuje i przetwarza dane, a później je wysyła, więc odczyty mogą być zgubione ale powinny być przynajmniej różne. I też nie wiem jak odnieść się do tego, że zmieniają się te wartości rejestrów, które nie powinny.

Udostępnij ten post


Link to post
Share on other sites

Niestety chyba nie w tym problem. Zrobiłem następujący eksperyment:

- główną część programu, bez "serial.print" zamknąłem w pętli do 100,
- w ww. pętli zapisuję odczytane wartości rejestrów dx, dy ( w różnych wersjach są to 0x03, 0x02 lub 0x17, 0x18 lub 0x43, 0x42),

- następnie w kolejnej pętli wypisuję te wartości przez serial.print i czekam 10 s.

Oczywiście tak zmodyfikowany program nie ma zastosowania, posłużył tylko do diagnostyki problemu. To czekanie 10 s zrobiłem dla wygody. Gdyby problemem było przepełnianie, to według mnie tylko pierwsza wartość w tablicach dx i dy powinna być błędna. Pozostałe powinny wynosić 0 (lub przynajmniej wartość stałą) jeżeli myszka się nie porusza i dawać różne odczyty w zależności od prędkości poruszania myszką.

Tymczasem wynik jest następujący:

0x03 - czyta stałą wartość 255

0x02 - waha się ok. 70

0x17 - czyta stałą wartość 133

0x18 - czyta stałą wartość 0

0x43 - czyta stałą wartość 255

0x42 - czyta stałą wartość 0

W załączeniu przesyłam kod i proszę o ew. dalsze sugestie 🙂

mysz_forbot_02.txt

Udostępnij ten post


Link to post
Share on other sites

Moze sprobuj wyrzucic:

WriteAddr(CONF,LORES);

[ Dodano: 10-04-2015, 14:06 ]

Sprobuj jeszcze odczytac rejestry: 0x01 i 0x41. Wartosc PID jaka tam powinna byc jest w dokumentacji. Jesli odczytasz cos innego, znaczy ze jest problem z komunikacja.

Udostępnij ten post


Link to post
Share on other sites

Mocno uprościłem kod i skupiłem się na komunikacji (sam odczyt). Z rejestru 0x01 odczytuje mi "10000000" jeżeli mysz jest w spoczynku i "1xxxxxxx" (gdzie x=0 lub 1) jeżeli poruszam myszą. Product ID wg dokumentacji jest w 3 pierwszych bitach i powinien wynosić 000, także nie bangla 😕

Próbowałem też modyfikować funkcję ReadAddr() (trochę w ciemno, bo nie wiem co może być źle, na przykład zmieniałem typy argumentów na "byte" 😋) albo przenieść jej zawartość na sztywno do void loop().... i nic 😕

mysz_forbot_12.txt

Udostępnij ten post


Link to post
Share on other sites

Możesz jeszcze spróbować wyrzucić opóźnienie przed odczytem. Albo chociaż najpierw zmieniać pin na wejście, a później czekać.

Ale myślę, że powinieneś dokładnie sprawdzić wszystkie połączenia, upewnić się, że sck to sck, a data to data. Ewentualnie sprawdź, czy to na pewno ten układ, który powinien być. Najlepiej byłoby podłączyć oscyloskop i sprawdzić, co się dzieje na liniach.

Udostępnij ten post


Link to post
Share on other sites

Próbowałem już usuwać lub modyfikować czekanie przed odczytem oraz zmiany pinów w różnych konfiguracjach. Spróbuję jeszcze wyjść z innego programu.

A tak przy okazji, ciekawostka 😉

Udostępnij ten post


Link to post
Share on other sites

Zainteresował mnie ten temat.

I na początku zupełnie nie działało ale kilka usprawnień i jakoś ruszyło.

Kod pochodzi połączenia kilku źródeł jak

http://forum.arduino.cc/index.php?PHPSESSID=ma5jgocr5pphjt35onr87955p2&topic=150826.0;prev_next=prev#new

https://conorpeterson.wordpress.com/2010/06/04/optical-mouse-hacking-part-1/

oraz datasheetu układu PAW3205DB-TJ3T z myszki modecom mc-wm4

Gotowy kod który zadziałał na Ardu: http://pastebin.com/sUdEhxs8

Oczywiście musiałem polutować się do zasilania, sclk i sdio od myszki.

Jak kotś bedzię sie z tym bawił to polecam dokładnie sprawdzić które rejestry odpowiadają za Motion_Staus, Delta_X, Delta_Y i Configuration

Pozdrawiam 😎

Udostępnij ten post


Link to post
Share on other sites

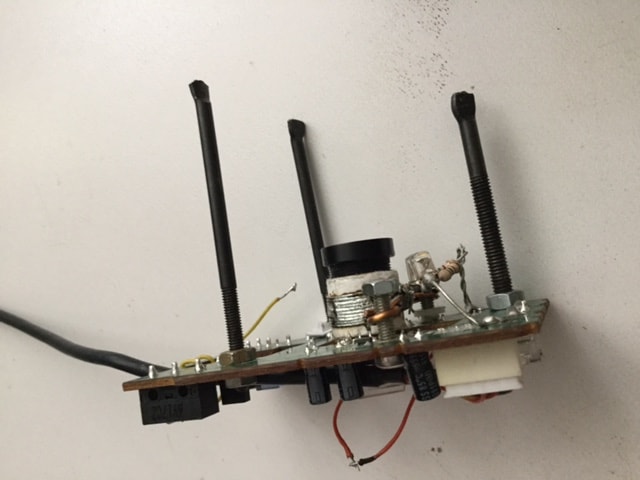

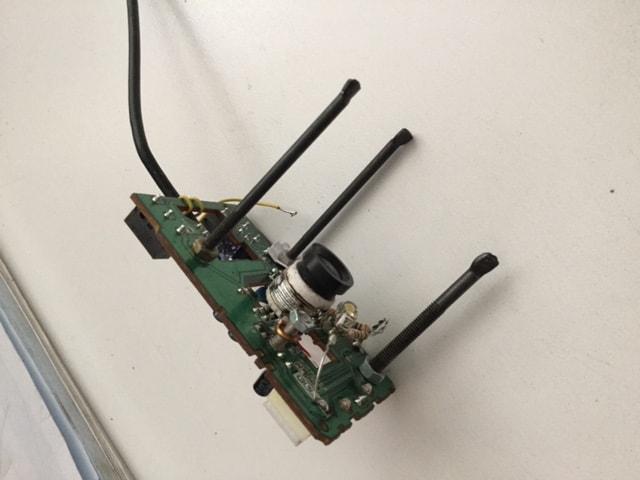

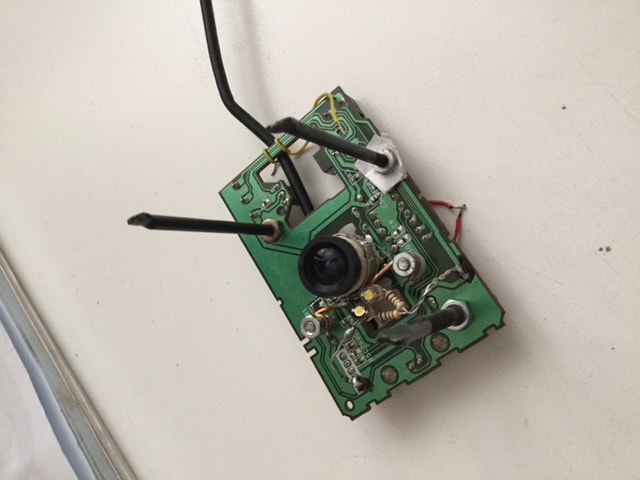

Rowniez zamierzam sprobowac zastosowac nyszy optyczne zamiast enkoderow. Do tej pory udalo mi sie przerobic optyke w myszy Logitech. Usunalem plastikowa soczewke, a zamiast niej zamocowalem obiektyw od kamery plytkowej. Odleglosc od obiektywu do podloza wynosi okolo 3 cm. Istniejacy czerwony LED pozostawilem, jednak do oswietlenia powierzchni dolutowalem 2 biale LEDy dodatkowo swiecace wprost w dol. Kursor na ekranie porusza sie prawie 10x wolniej niz w przypadku myszy przed przerobka. Mysz dziala przy oddalaniu obiektywu od podloza od 3 do 5 cm. NIe zawsze dziala nad ciemna powierzchnia, mmozliwe, ze musze dodac jeszcze 2 LEDy z przeciwnej strony obiektywu.

test myszy optycznych.avi
