Dlaczego nie mogę sterować dowolnie sześcioma diodami Led ?

[ethanak]

Możesz dać 1k - leda będzie świecić a wyjścia nie przeciążysz.

[Jamik]

Ja przeważnie daję 1k. Posprawdzaj wszystkie połączenia. Może coś nie łączy. Nie jest wykluczone, ze coś spaliłeś, ale nie przyjmowałbym takiego założenia. Jeszcze raz wszystko posprawdzaj, i powinno ruszyć. Ponawiam pytanie o ten dodatkowy znaczek. Dokładasz jakieś dodatkowe zasilanie? Powinieneś mieć połączenie:

Pin Arduino-rezystor-dioda-masa Arduino

Diodę z rezystorem możesz oczywiście zamienić.

[xy]

Jeszcze raz dziękuję

Zmienię Oporniki

Pozdrawiam

xy

[ Dodano: 13-03-2018, 17:36 ]

Dopiero zauważyłem pytanie O ten znaczek (chyba chodzi o ten " + " na rysunku w Paincie jednej gałęzi

Nie żadnych innych zasilań poza USB nie stosuję Coś jednak jest na rzeczy

Przeszedłem na UNO i pozmieniałem oporniki oraz powtykałem w te same dziurki na płytce po dwie nóżki

Układ taki PIN 3 na płytce do Dziurki w Kolumnie B do tej samej opornik 1kOm

druga nóżka opornika do kolumny A i do tej dłuższa noga Diody druga noga diody na minusową "szynę"

Przy wgrywaniu na płytkę pokazuje mi błąd dla UNO

PROBLEM Z WGRYWANIEM NA PŁYTKĘ SPRAWDŹ i tu adres http .....

Uno mam z tej strony z rozszerzeniem arduino.cc napisane na płytce Made in Italy

Próbowałem Arduino/Genuino UNO i Duemilanowe / Decymila

Śmieszne jest to że nie dość że nie wszystkie zapala to zupełnie w innej kolejności

Chyba to wszystko za trudne dla mnie

Pozdrawiam

xy

[Jamik]

A port wybrałeś dobry?

Jeśli masz dobry port, to wklej cały błąd jaki wyrzuca ArduinoIDE

Nie zniechęcaj się. Początki często są trudne i przypominają błądzenie we mgle. Załapiesz podstawy to będzie z górki. Może zacznij od migania jedną diodą i dodawaj kolejne. Wtedy łatwiej wyłapiesz problem i go poprawisz. Taka metoda małych kroczków.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[xy]

Jamik

Na UNO jest taki komunikat

Opcje projektu zmienione, przeładuj całość

Szkic używa 1206 bajtów (3%) pamięci programu. Maksimum to 32256 bajtów.

Zmienne globalne używają 9 bajtów (0%) pamięci dynamicznej, pozostawiając 2039 bajtów dla zmiennych lokalnych. Maksimum to 2048 bajtów.

avrdude: ser_open(): can't open device "\\.\COM5": Nie można odnaleźć określonego pliku.

Problem z wgrywaniem na płytkę. Sprawdź http://www.arduino.cc/en/Guide/Troubleshooting#upload w poszukiwaniu sugestii.

Tak ale to moja wina ponieważ Uno było wgrywane na innym kompie i przeniosłem zły port teraz skopiowałem kod i utworzyłem nowy plik .Komunikatu tego już nie ma .

Na UNO są używane inne piny (wybieram raczej te zaznaczone " ~ " ponoć są właściwsze

Na uno są to 3,5,6,9, 10, 11

Napięcia na tych nie świecących są o ok 1 V wyższe 3,3V a te które świecą mają 2,15 mierzone na nóżkach diody kombinowałem z opornikiem większym niż 1` kOm .

Zamieniałem ledy te świecące z nieświecącymi bez zmian czyli cały czas 4 tylko świecą..

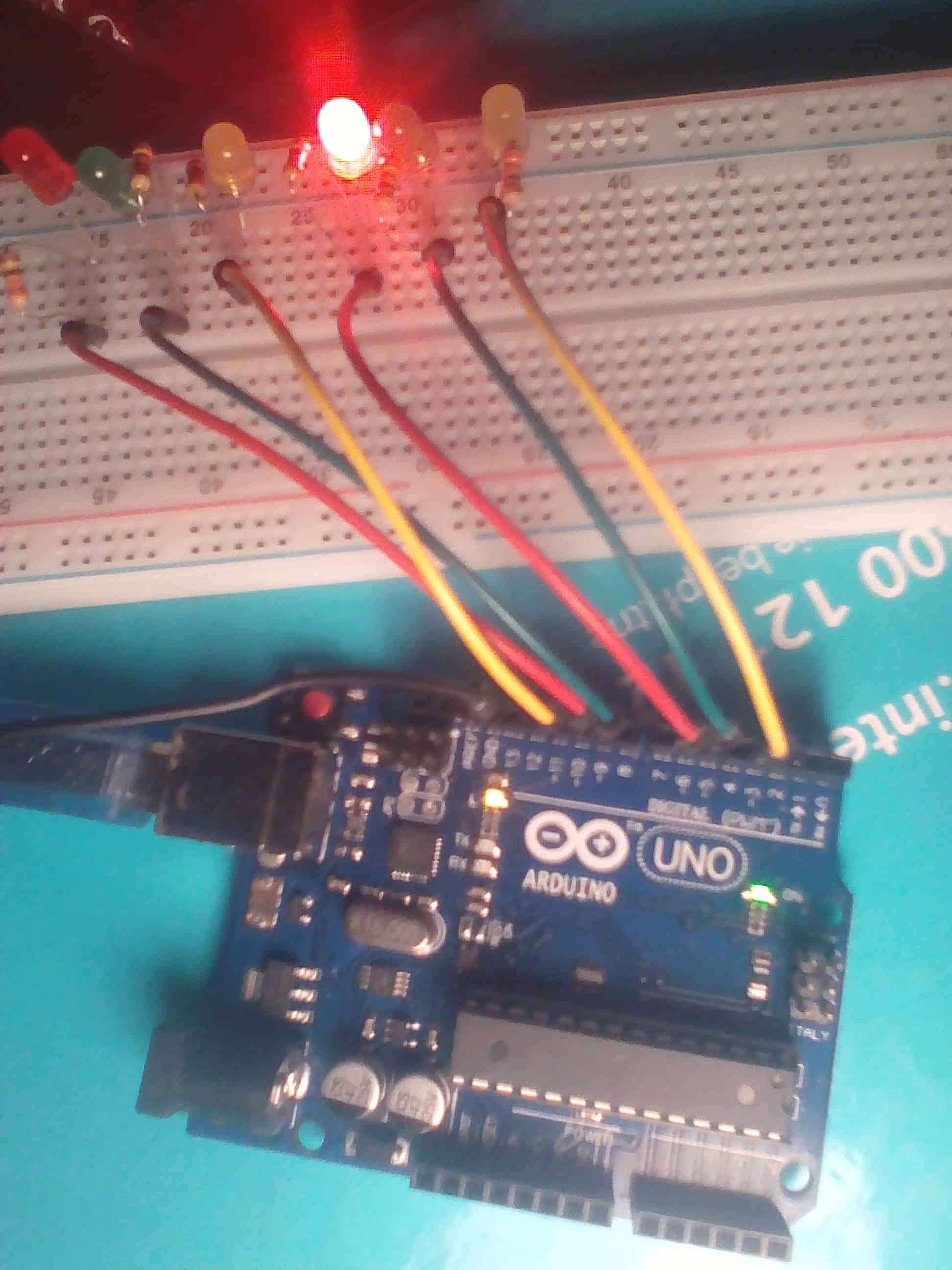

Zdjęcie mam niestety po spakowaniu zipem ponad 1,2 MB
