STM32 pomoc w dostrojeniu timera do diod WS2812.

Pomocna odpowiedź

Witam,

Usiłuję odpalić pasek programowalnych diod led, używając kontroller STM32F1.

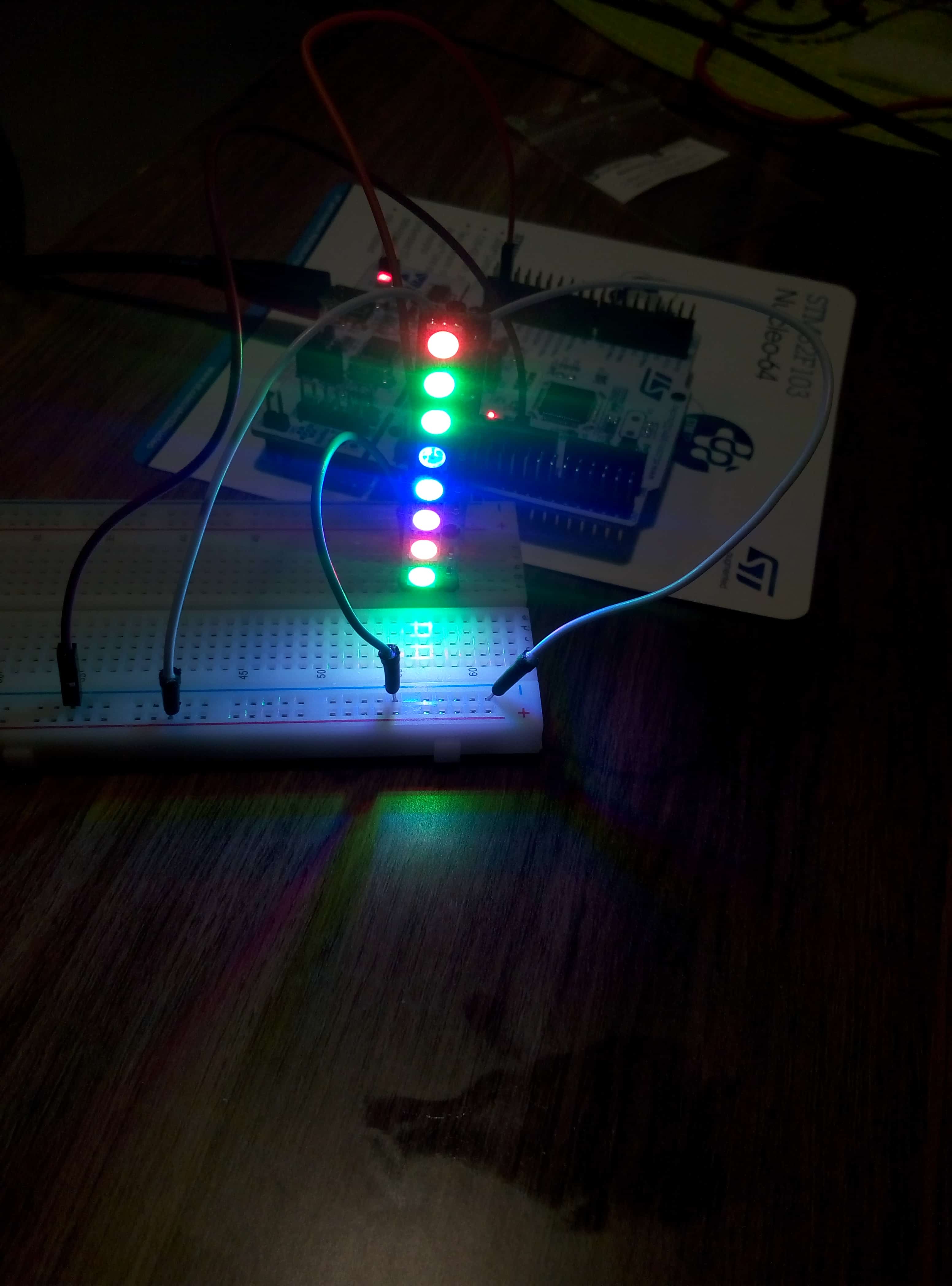

W programie wykorzystuję PWM i DMA do wysyłania bitów do kontrolera taśmy. Małymi kroczkami idę do przodu ciągle rozwiązując jakiś problem. Mój aktualny efekt pracy można zobaczyć na obrazku w załączniku. Jak widać wszystkie ledy świecą tak jak chciałem. Tylko niestety kolory się nie zgadzają. Według danych które wysyłam wszystkie powinny być zielone. Tylko pierwsza dioda świeci jak należy. Bardzo proszę o pomoc w dostrojeniu timera. Naprowadzenie gdzie może być problem. Poniżej kod programu.

Moduł timera:

#include "timers/tim4.h"
#include "stm32f10x.h"

void Init_TIM4()
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);

GPIO_InitTypeDef gpio;
GPIO_StructInit(&gpio);

gpio.GPIO_Mode = GPIO_Mode_AF_PP;
gpio.GPIO_Pin = GPIO_Pin_8;
gpio.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &gpio);

TIM_TimeBaseInitTypeDef tim;
TIM_TimeBaseStructInit(&tim);
tim.TIM_CounterMode = TIM_CounterMode_Up;
tim.TIM_Period = 64 - 1;
TIM_TimeBaseInit(TIM4, &tim);

TIM_OCInitTypeDef channel;
TIM_OCStructInit(&channel);
channel.TIM_OCMode = TIM_OCMode_PWM1;
channel.TIM_OutputState = TIM_OutputState_Enable;
channel.TIM_Pulse = 0;
channel.TIM_OCIdleState = TIM_OCIdleState_Reset;
TIM_OC3Init(TIM4, &channel);
}

DMA i reszta programu:

#include "stm32f10x.h"
#include "timers/tim4.h"

#define BUFFER_SIZE 24

volatile uint16_t src_buffer[BUFFER_SIZE] = {52, 52, 52, 52, 52, 52, 52, 52, 22, 22, 22, 22, 22, 22, 22, 22, 22, 22, 22, 22, 22, 22, 22, 22};

void send_data()
{
DMA_SetCurrDataCounter(DMA1_Channel1, BUFFER_SIZE);
DMA_Cmd(DMA1_Channel1, ENABLE);
TIM_Cmd(TIM4, ENABLE);

while(!DMA_GetFlagStatus(DMA1_FLAG_TC1));
TIM_Cmd(TIM4, DISABLE);
DMA_Cmd(DMA1_Channel1, DISABLE);
DMA_ClearFlag(DMA1_FLAG_TC1);
}

int main(void)
{
Init_TIM4();

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

DMA_InitTypeDef dma;

DMA_StructInit(&dma);
dma.DMA_PeripheralBaseAddr = (uint32_t)&TIM4->CCR3;
dma.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
dma.DMA_MemoryBaseAddr = (uint32_t)src_buffer;
dma.DMA_MemoryInc = DMA_MemoryInc_Enable;
dma.DMA_BufferSize = BUFFER_SIZE;
dma.DMA_M2M = DMA_M2M_Disable;
dma.DMA_DIR = DMA_DIR_PeripheralDST;
dma.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
dma.DMA_Mode = DMA_Mode_Normal;
dma.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;

DMA_Init(DMA1_Channel1, &dma);
TIM_DMACmd(TIM4, TIM_DMA_CC1, ENABLE);

for (int i = 0; i < 8; i++) {
	send_data();
}

while (1)
{

}
}
