Witam,

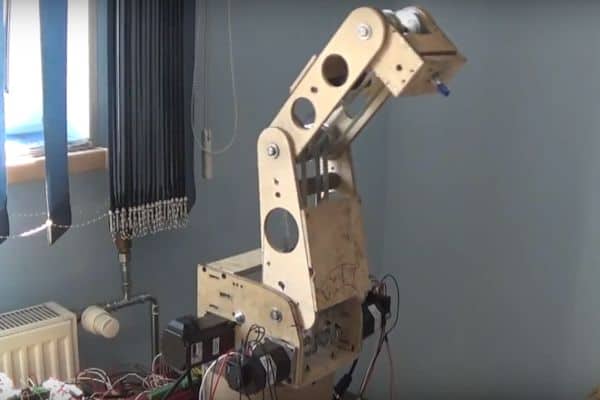

cieszę się, że istnieje takie forum dla zapaleńców robotyki i w ogóle automatyzacji. Chciałem Wam przedstawić mój najnowszy projekt pt. Robot z drewna 🙂 Tak naprawdę tylko ramiona są wykonane z drewna, sterowanie jest oparte o RasPi3, mikrokontrolery atmega8 (na każde serwo jedna atmega, jest pięć serw) i kilka innych elementów elektronicznych. Koła zebate są wykonane z aluminium i starałem się, aby w miarę możliwości co się da, było wykonane z niego.

Projekt ten jest rozwojowy, chodzi o opracowywanie z mojej strony algorytmu nauki ruchu ramieniem robotycznym i ogólnie napisaniu aplikacji sterującej wszystkimi procesami robota. Oprogramowanie napisane jest w środowisku Lazarus, jest to odmiana języka Object Pascal. Atmegi oprogramowałem w Bascomie.RasPi komunikuje się z atmegami po protokole i2c, choć przyznaję, że lepszym jest wykorzystanie rs485. Padło na i2c bo dotychczas niewiele miałem z nim do czynienia i zwyciężyła ciekawość.

Ramię ma (lub wkrótce będzie miało) możliwość wykonywania zaprogramowanej w trybie online trajektorii przemieszczenia efektora końcowego, czyli przemieszczaniu jednego serwa lub kilku na raz. Tworzenie tej trajektorii polega na zapamiętywaniu pozycji enkoderów i w ten sposób tworzenia punkt po punkcie ścieżki.

Pozdr,
Marcin


  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Podoba Ci się ten projekt? Zostaw pozytywny komentarz i daj znać autorowi, że zbudował coś fajnego!

Masz uwagi? Napisz kulturalnie co warto zmienić. Doceń pracę autora nad konstrukcją oraz opisem.

krolikbest, witam na forum!

Gratuluję oryginalnej, drewnianej konstrukcji 😉 Sformatowałem poprawnie Twój post i zatwierdziłem opis projektu. Pamiętaj, aby na przyszłość przy opisywaniu swojego robota dodawać w załączniku zdjęcie, które jest później widoczne w naszym katalogu robotów. Teraz w zastępstwo takiego zdjęcia wstawiłem klatkę wyciętą z Twojego filmu.

Udostępnij ten post


Link to post
Share on other sites

W końcu dopisałem moduł uczenia manipulatora. Wygląda to tak, że po osiągnięciu jakiegoś żądanego punktu w przestrzeni, zapisujemy wartość enkoderów, przesuwamy do kolejnego punktu i czynność powtarzamy. Na koniec możemy powrócić do pozycji startowej (Home). Taką siatkę złożoną z wartości poszczególnych enkoderów zapisujemy do pliku. Aby wykonać taki plik ustawiamy ramie w pozycji startowej ( w takiej w jakiej zaczynaliśmy naukę w tym konkretnym przypadku) i uruchamiamy wykonanie skryptu. Malinka wysyła dane do poszczególnych mikrokontrolerów a te wykonują przesłane zadania. Poniżej zamieszczam film z przykładowym uczeniem ramienia:

Pozdrawiam,

Marcin
