Miniaturowa konsola do nauki programowania gier

[deshipu]

Skoro ma być nie tylko o robotach, to opiszę projekt, nad którym obecnie pracuję.

Jest to prosta kieszonkowa konsola do gier wyposażona w wyświetlacz z matrycy ledowej 8x8, przeznaczona do nauki pisania prostych gier w rodzaju snake-a, flappy bird-a czy tetris-a w Pythonie. Idea jest taka, aby usunąć z drogi jak najwięcej przeszkód i pozwolić uczącemu się skupić się na sednie, czyli samej logice gry. Urządzenie podłącza się do komputera przez port USB, po czym widoczne jest ono jako dysk, na którym znajdują się pliki Pythona z kodem do wykonania. Pliki te można edytować na żywo, a po ich zapisaniu konsolka automatycznie restartuje i uruchamia najnowszy kod.

Prosty 4-kolorowy wyświetlacz o niskiej rozdzielczości pozwala skoncentrować się na grze, zamiast zajmować się dopieszczaniem grafiki.

Urządzenie zaprojektowałem pierwotnie ponad rok temu jako shield do płytek Feather Adafruita, ale rozwiązanie takie ma podstawową wadę — aby zorganizować warsztaty z wykorzystaniem konsolki musiałbym kupić dla wszystkich uczestników te płytki, a są one dwa razy droższe niż sam shield. Ponieważ warsztaty są z założenia głównym celem istnienia tego urządzenia, postanowiłem zaradzić temu problemowi projektując wersję zoptymalizowaną pod względem kosztów.

Pierwszym pomysłem było pozbycie się chipa HT16K33, którego używałem do sterowania matrycą i do odczytu naciśnięć przycisków i zastąpienie ich LED-ami przylutowanymi do płytki i sterowanymi bezpośrednio nóżkami mikroprocesora z pomocą charlieplexingu. Oryginalny shield używał matrycy 8x8 bi-color, zatem musiałbym sterować 16×8=128 diodami. Przy charlieplexingu oznacza to 12 nóżek (12 * 12 - 12 = 132), a mikrokontroler, którego używam (SAMD21 w wersji QFN32) ma 16 wolnych nóżek — więc wydaje się to do zrobienia. Jeśli do tego zastąpię przyciski padami dotykowymi (mikrokontroler ma wbudowaną obsługę dla sześciu, więc idealnie), i założę zasilanie wyłącznie z baterii (odpada regulator napięcia), to jestem w stanie to zrobić z minimalną ilością części i nawet w postaci wizytówki! Zabrałem się zatem do projektowania płytki:

Szybko przekonałem się, że charlieplexing 128 led-ów nie jest taki prosty. To znaczy jest prosty, gdy się robi matrycę n×n-1, ale w każdym innym przypadku robi się to skomplikowane. Zatem podzieliłem moją matrycę 16×8 na dwie części: 8×7 oraz 8×9 — w ten sposób mam wymagane wymiary. Co prawda wymaga to 17 nóżek, ale mogę użyć jednej z nóżek do programowanie, tylko muszę dodać zworkę żeby ją odłączać na czas programowania. Wyszło coś takiego:

Wielka czarna dziura to oczywiście miejsce na baterię CR2032 (z dziurami na spinacze do jej przytrzymania).

W tym momencie zacząłem się zastanawiać. Diody dwukolorowe, które tu planowałem zastosować, wcale nie wychodzą tak bardzo taniej od dwukolorowej matrycy. Do tego jest dużo roboty z ich lutowaniem. Co prawda do warsztatów zamawiałbym zmontowanie tego w Chinach, ale i tak liczą sobie tam od punktu lutowania. Do tego zacząłem mieć wątpliwości czy taka zwykła bateria guzikowa uciągnie tyle światła...

Wtedy do mnie dotarło, że skoro i tak będę sterować tymi diodami programowo, a nie za pomocą dedykowanego czipu, to przecież mogę robić odcienie szarości i nie potrzebuję dwóch kolorów żeby mieć cztery odróżnialne stany. Jasne, nie będzie wyglądało tak dobrze jak shieldy, ale będzie tanie. Zatem wystarczy matryca 8×8 z jednokolorowych diód, a taką mogę charlieplexować zaledwie 9 nóżkami! Szybko zaprojektowałem kolejną płytkę:

Niestety, użyłem takich diod jakie miałem, czyli 0608, a te są dość małe. Nie chciałem mieć odstępów pomiędzy pikselami, bo to źle wygląda, więc urządzenie wyszło bardzo małe. Przy tej wielkości zacząłem się także obawiać, że pady dotykowe nie będą wystarczająco dobrze odróżniać który z nich jest dotykany.

Zatem zacząłem się zastanawiać jak powiększyć piksele. Mógłbym użyć większych diod — na przykład 1206 — ale te są droższe i zazwyczaj wyższej mocy, a ja mam limit 7mA na nóżkę. Mógłbym zaprojektować płytkę tak, że diody byłyby przylutowane od spodu, do góry nogami, i przeświecałyby przez FR4 i okienka w miedzi, ale po wypróbowaniu jak się lutuje takie diody szybko odrzuciłem ten pomysł.

W międzyczasie zrobiłem parę eksperymentów z bateriami i potwierdziły się moje obawy — baterie guzikowe się do tego nie nadają, chyba, żebym użył tych ładowalnych litowych. Chciałem, aby można było używać łatwo dostępnych i pospolitych baterii, więc ten pomysł odpadł. Zostałem w praktyce z wyborem pomiędzy 2×AAA albo 2×AA. Szybkie porównanie cen spowodowało, że odrzuciłem pomysł z wizytówką i postanowiłem projektować pod baterie AA.

Wracając do matrycy, dotarło do mnie, że jeśli zdecyduję się na użycie jednokolorowych diod, to nie muszę stosować charlieplexingu — mam do dyspozycji 16 nóżek, którymi spokojnie obsłużę fabrycznie gotowe macierze 8×8. Do tego mam w szufladzie 3-centymetrowe macierze z kwadratowymi pikselami, które byłyby idealne. Odpada problem z wielkością wyświetlacza i z robocizną niezbędną do jego polutowania — taka matryca to jeden komponent. Zatem szybko zaprojektowałem płytkę wielkości koszyka na dwie baterie AA z taką właśnie matrycą. Po sprawdzeniu cen przycisków (kupiłem ostatnio 1000 sztuk za $16) zdecydowałem się także porzucić pomysł z padami dotykowymi, tym bardziej, że matryca jest dość gruba, więc byłoby niewygodnie. Wyszło mi coś takiego:

Z boku wyprowadzone są połączenia do zasilania, resetu i nóżek do debugowania/programowania. Dodałem też wyłącznik na samym dole, bo wyciąganie dwóch baterii jednak jest uciążliwe. Zgrubna analiza pozwala mi szacować koszt materiałów dla 20 sztuk na $60, czyli powinienem być w stanie mieć gotowy produkt za miej niż $10 od sztuki.

Jeszcze słowo o wtyczce USB. Postanowiłem użyć tutaj wtyczki USB A z dwóch powodów: po pierwsze, mogę ją z łatwością zrobić jako część płytki (przy grubości 1.2mm trzeba podkleić drugi kawałek płytki pod spód, żeby uzyskać wymagane 2.4mm), a po drugie, kable micro-USB są na warsztatach zawsze problemem — ktoś nie ma, ktoś ma ale tylko do ładowania, etc. — a tak nie ma problemu, można wetknąć bezpośrednio.

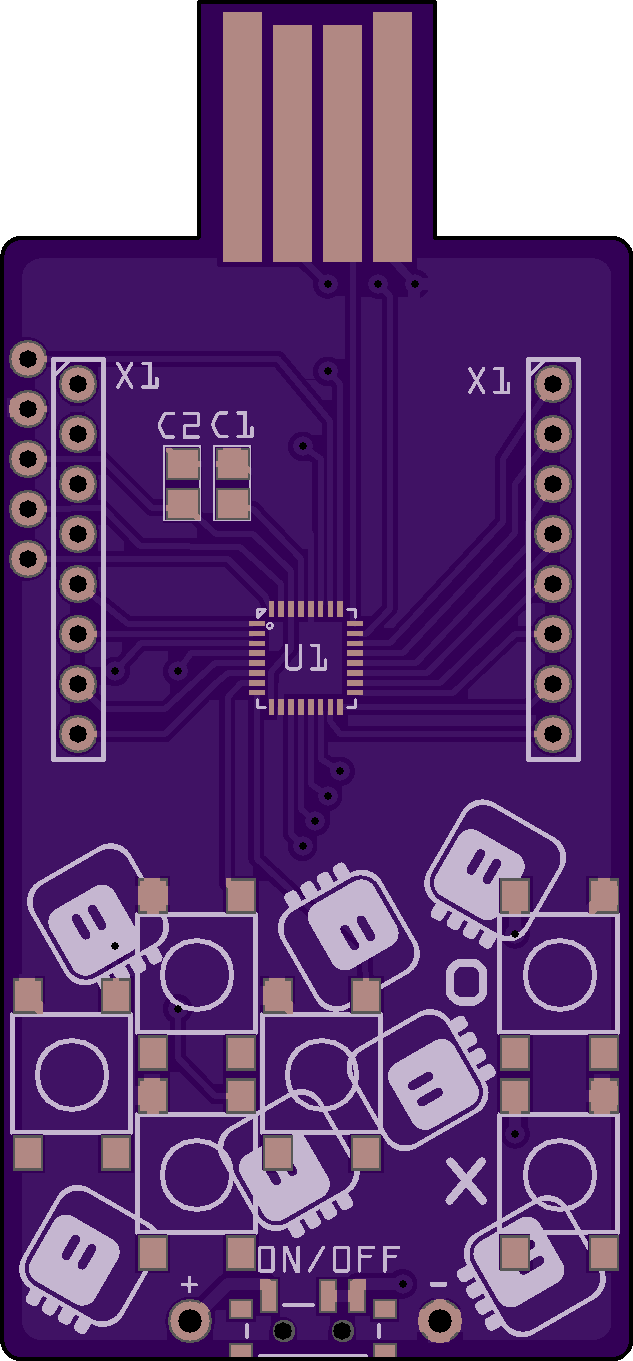

Na koniec dodałem trochę ozdób, spanelizowałem po dwie na płytkę (żeby wykorzystać lepiej to 10x10cm) i dodałem ten nieszczęsny kwadracik do podklejenia pod wtyczkę:

Płytki zamówione w DirtyPCB, bo tylko oni nie czepiają się o panelizację. Wybrałem kolor biały, bo udało mi się dostać białe koszyki do baterii, a macierze też są od zewnątrz białe. Teraz pozostaje poczekać kilka tygodni aż dojdą.

W międzyczasie będę pisał moduł do CircuitPythona robiący skanowanie tej macierzy w tle, tak, aby użytkownik nie musiał się tym przejmować (i nie ryzykował spalenia diod, bo jak widać, oszczędziłem też na opornikach).

[deshipu]

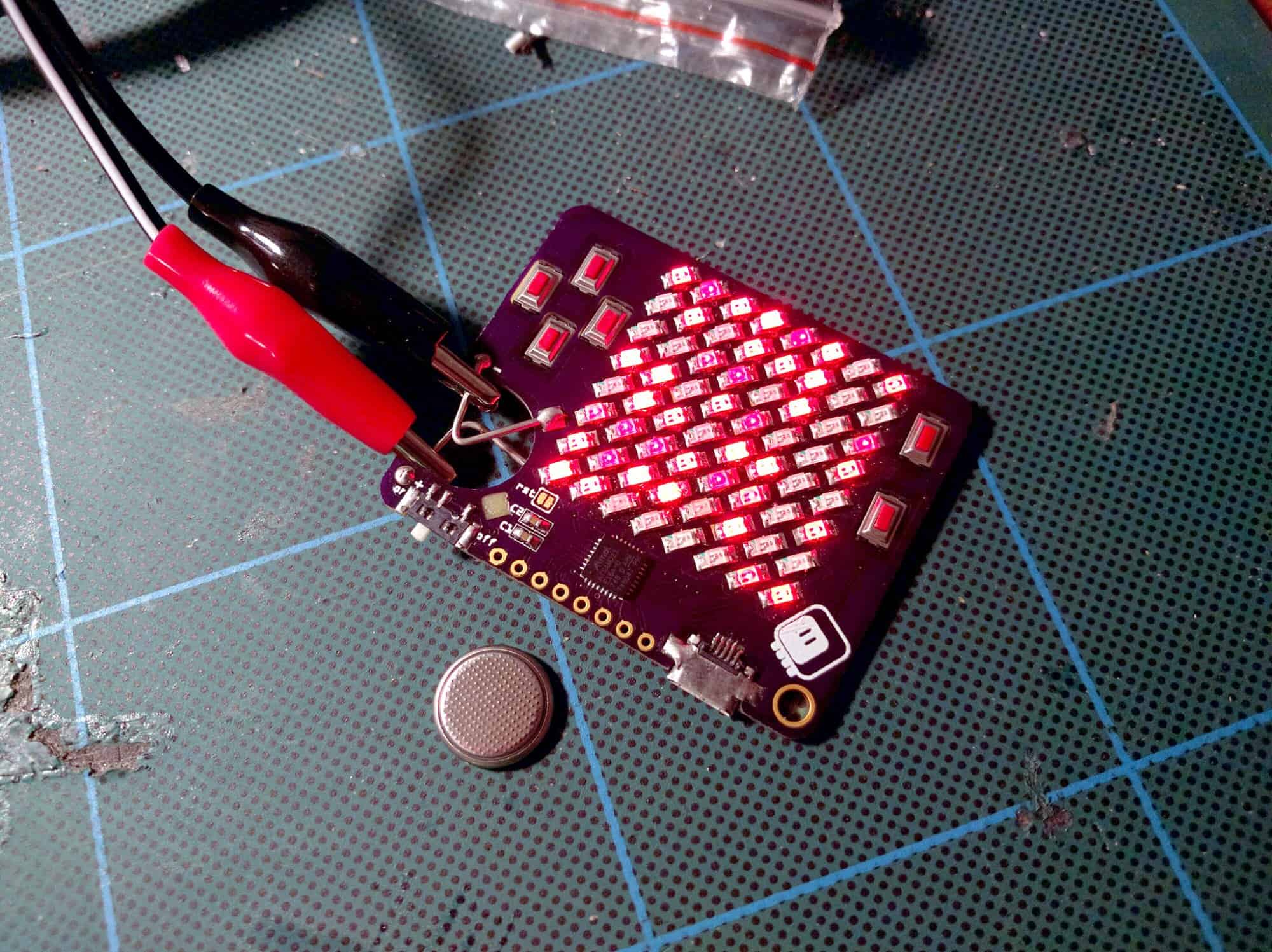

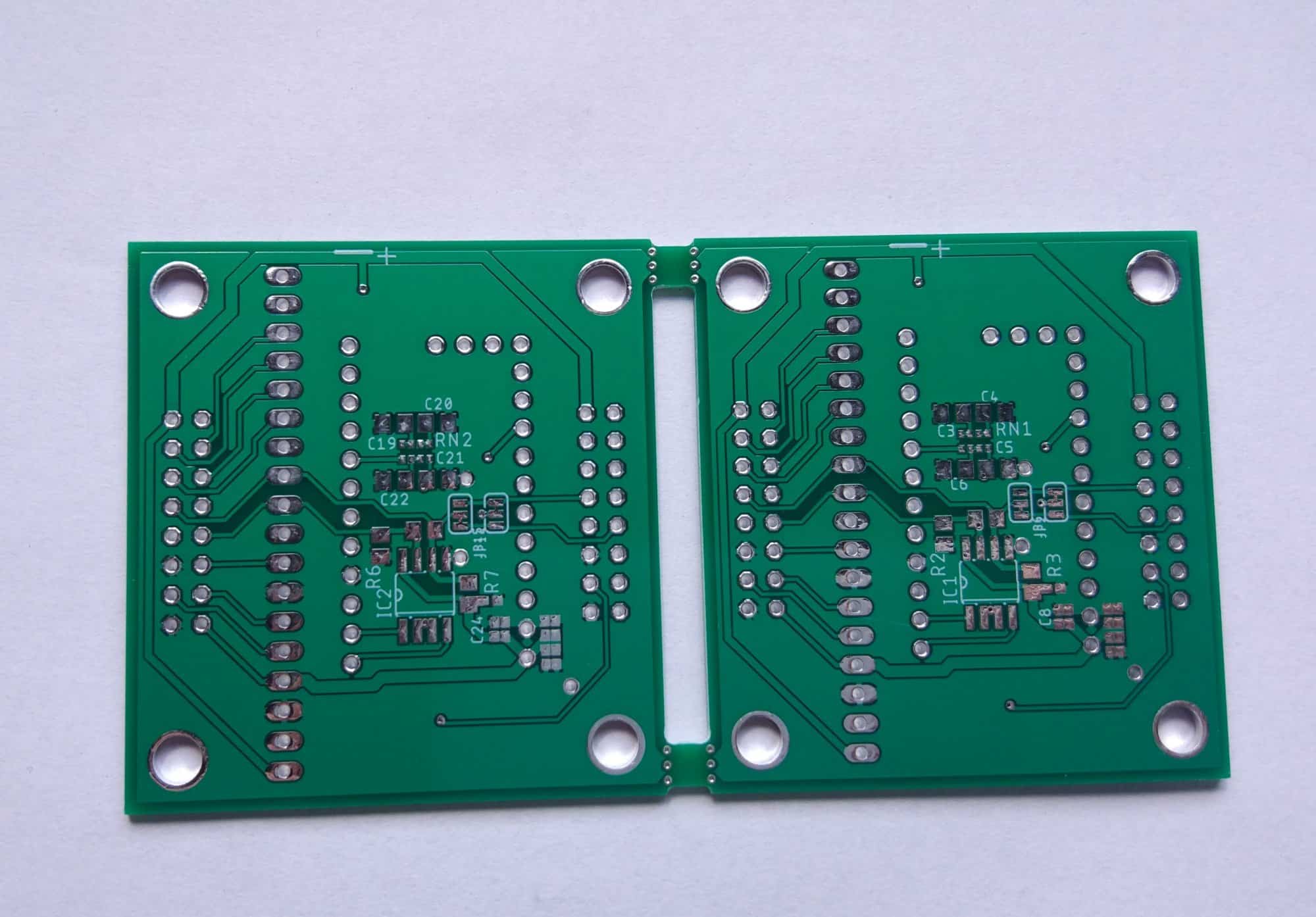

Płytki wreszcie dotarły, czas na zmontowanie prototypu:

Niestety nadal czekam na pojemniki na baterie — tym czasem użyłem innego, który ma odwrotnie wyprowadzone piny, więc wlutowałem go także odwrotnie. Oczywiście docelowo będzie pod urządzeniem.

Bootloader UF2 dla SAMD21 udało się wgrać J-Linkiem bez problemu za pierwszym razem, urządzenie pojawiło się jako dysk USB. Następnie trzeba było przygotować firmware z CircuitPythonem. Stworzyłem nową definicję płytki, z takimi pinami, jak wynika ze schematu. Dodatkowo zmodyfikowałem listę dostępnych modułów, bo nie będziemy używać busio czy audioio. To pozwoliło mi także zwiększyć ilość dostępnego miejsca na dysku USB, bo zwolniło się trochę flasha.

Następny krok to prosty kod sterujący macierzą:

import board
import digitalio

ROWS = (
   digitalio.DigitalInOut(board.R8),
   digitalio.DigitalInOut(board.R7),
   digitalio.DigitalInOut(board.R6),
   digitalio.DigitalInOut(board.R5),
   digitalio.DigitalInOut(board.R4),
   digitalio.DigitalInOut(board.R3),
   digitalio.DigitalInOut(board.R2),
   digitalio.DigitalInOut(board.R1),
)

COLS = (
   digitalio.DigitalInOut(board.C1),
   digitalio.DigitalInOut(board.C2),
   digitalio.DigitalInOut(board.C3),
   digitalio.DigitalInOut(board.C4),
   digitalio.DigitalInOut(board.C5),
   digitalio.DigitalInOut(board.C6),
   digitalio.DigitalInOut(board.C7),
   digitalio.DigitalInOut(board.C8),
)

buffer = bytearray(8 * 8)
buffer[0*8 + 2] = 1
buffer[1*8 + 3] = 2
buffer[2*8 + 4] = 3

for row in ROWS:
   row.switch_to_output()

col = 0
turn = 0


def tick():
   global col, turn

   COLS[col].switch_to_input()
   col += 1
   if col >= 8:
       col = 0
       turn += 1
       if turn >= 4:
           turn = 0
   for row in range(8):
       c = buffer[col * 8 + row]
       if c & 0x01 and turn in (1, 0) or c & 0x02 and turn in (2, 0, 3):
           ROWS[row].value = 1
       else:
           ROWS[row].value = 0
   COLS[col].switch_to_output()


while 1:
   tick()

Oczywiście robienie tego w pythonie jest trochę bez sensu — wolne tak, że widać gołym okiem miganie, a do tego nie działa w tle. Zatem mój kolejny krok to przepisanie tego do C tak, aby mogło działać cały czas, niezależnie od programu użytkownika.

[deshipu]

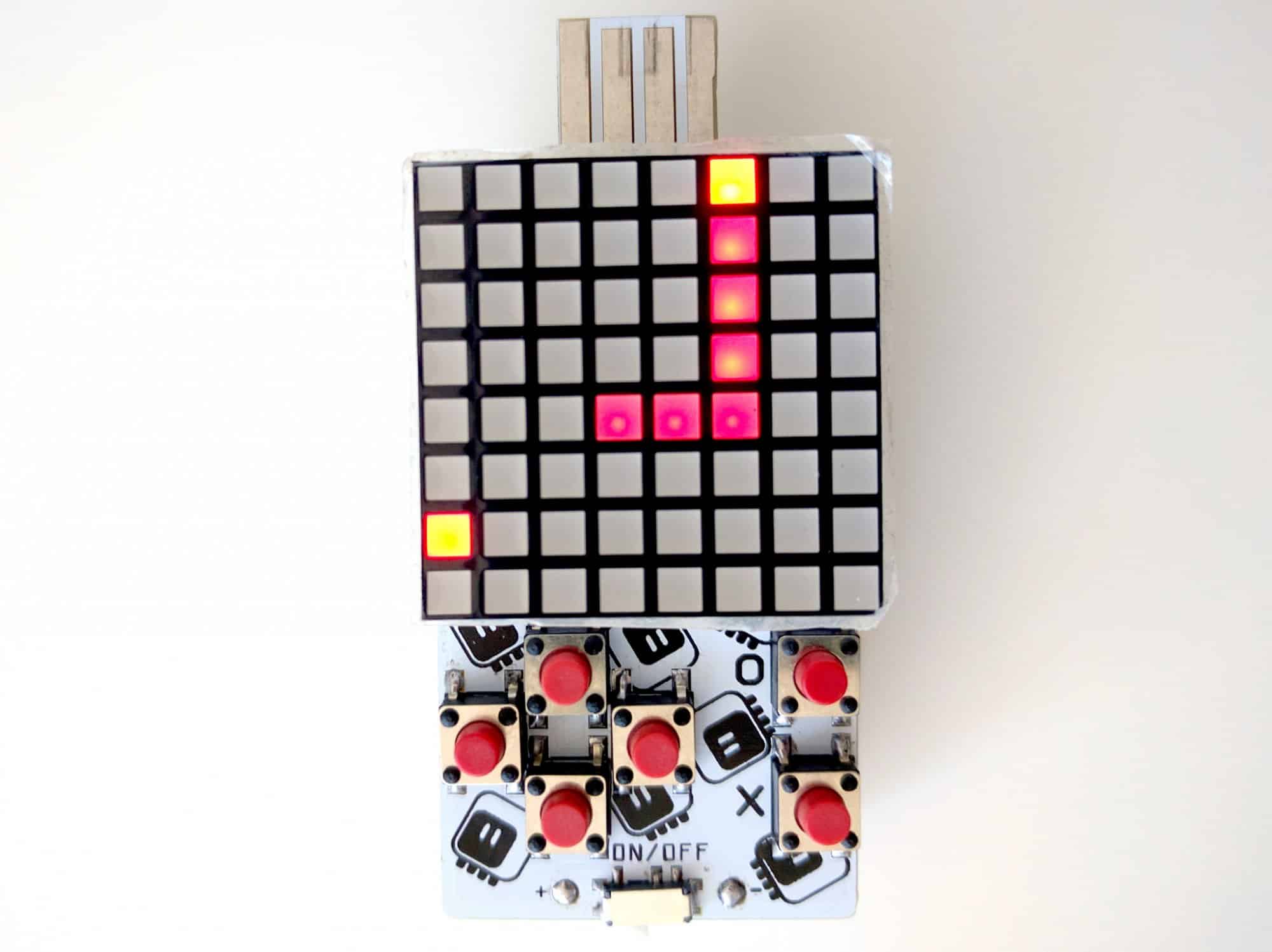

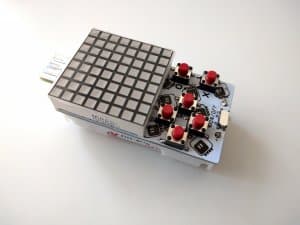

Kolejne kroki. Po pierwsze, dotarły pojemniki na baterie, więc mam już docelowy wygląd:

Niestety urządzenie wyszło troszkę bardziej toporne i ciężkie, niż się spodziewałem. Jednak baterie AA małe nie są i swoje ważą. Zastanawiam się nad zmianą orientacji urządzenia na poziomą (z przyciskami po bokach ekranu) i użyciem baterii AAA — ale nie wiem jeszcze co wtedy zrobić z wtyczką USB.

Po drugie, kod sterujący matrycą LED przepisany do C działa dobrze jeśli wyświetlam tylko zapalone lub zgaszone piksele. Niestety, przy próbie uzyskania wymaganych czterech odcieni szarości okazało się, że przerwanie systemowe odpalane co 1ms to trochę za mało i widać miganie. Mam zatem trzy możliwości: pohaczyć CircuitPythona żeby przerwanie systemowe wykonywało się szybciej (zrobiłem to dla testów), użyć osobnego timera z osobnym przerwaniem (docelowo i tak będę chciał to zrobić, bo mam w planach też wersję z charlieplexowanymi LEDami), albo użyć sprzętowego PWM do kontrolowania odcieni szarości. Niestety, ten ostatni punkt wymaga, żeby wszystkie piny użyte do sterowania kolumn (czy też wierszy, wszystko jedno) obsługiwały PWM, a niestety mój robiony na szybko projekt płytki tego nie przewidział i dwa piny nie mają takiej opcji.

Zatem trzeba przeprojektować płytkę. Przy okazji poprawiłem też parę niedociągnięć poprzedniej i ładniej poprowadziłem ścieżki:

Dzięki uprzejmości OSHPark płytki będą zrobione ekspresowo i powinienem mieć je za kilka dni — wtedy będę kontynuować eksperymenty.

[deshipu]

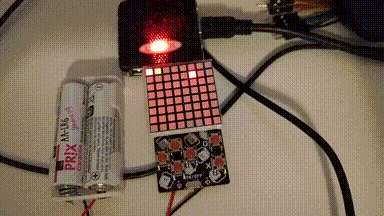

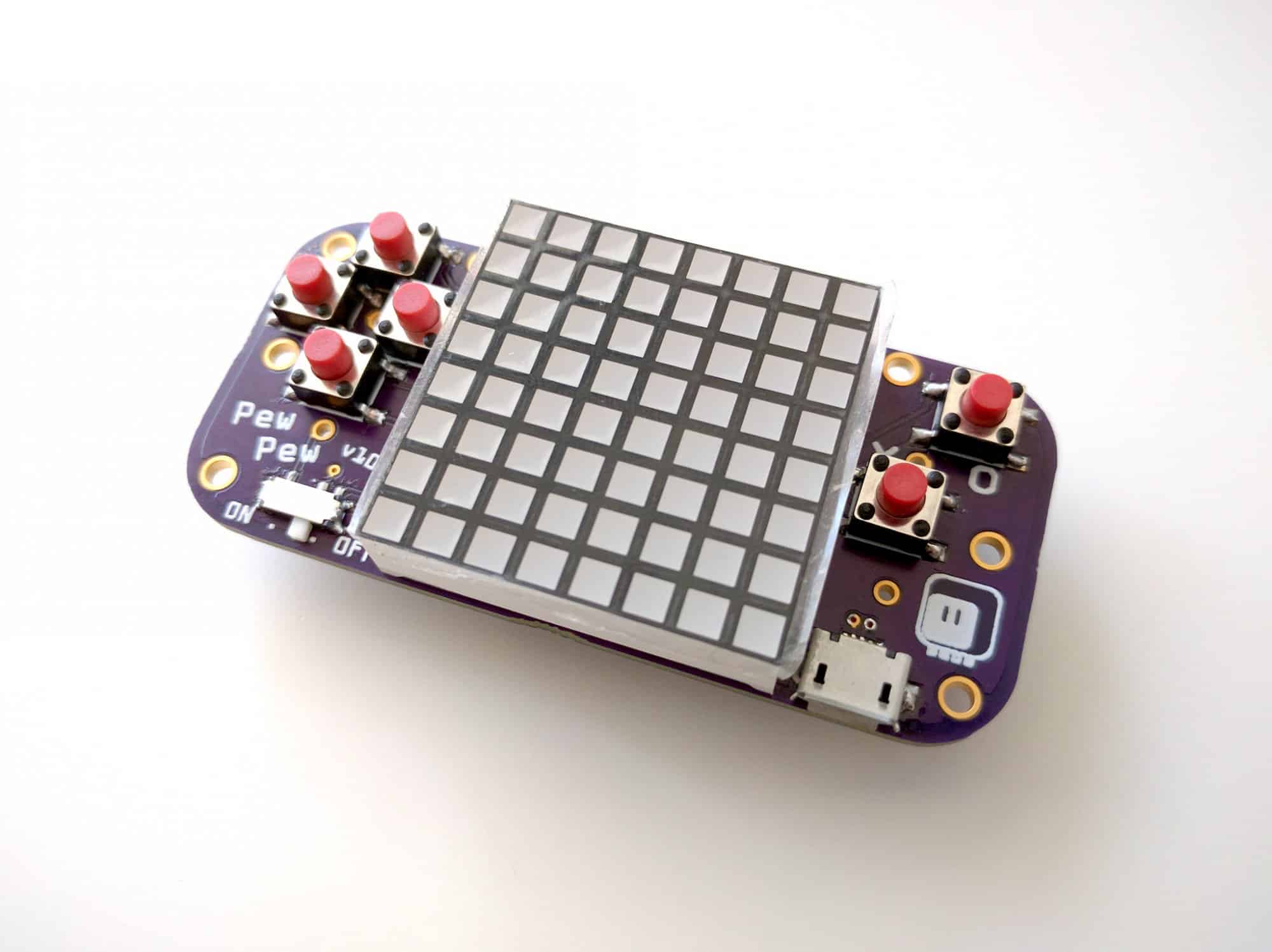

Prace postępują. W piątek dotarły płytki i zmontowałem nową wersję urządzenia. Wypróbowałem wersję kodu używającą sprzętowego PWM do regulowania jasności LED-ów, niestety z dość marnym skutkiem:

Jak widać, piksele mają tendencję do przechodzenia do następnej linii losowo. Związane jest to z tym, że zmiana wypełnienia PWM nie następuje natychmiastowo i czasem jest jeszcze stara wartość gdy skanowanie przechodzi do nowej linii. Dodatkowo znalazłem parę błędów w implementacji CircuitPythona powodujących, że kilka pikseli ma "połączoną" wartość, bo przypadkiem używają tego samego kanału timera. Ogólnie rzecz biorąc postanowiłem porzucić ten kierunek rozwoju i skupić się na użyciu osobnego timera.

Zatem odbyło się trochę nurkowania w nocie katalogowej i w kodzie CircuitPythona, ale w końcu udało mi się znaleźć przykład kodu, który rezerwuje i ustawia pierwszy wolny timer. Stąd już było z górki, dodałem swoją funkcję do procedury obsługi przerwania i mam działającą matrycę!

Hmm, tylko jeden problem. Piksele mrużą. Po paru eksperymentach okazało się, że ustawiłem ten timer za szybki i generował przerwania szybciej, niż te się miały szansę wykonać, w efekcie częstotliwość przełączania linijek była dosyć losowa. Po ustawieniu timera na rozsądną częstotliwość obraz jest stabilny. Jak widać na obrazku, do tego eksperymentu wróciłem do starego prototypu — skoro nie używam sprzętowego PWM, to działa tak samo dobrze jak nowy, a mam zdecydowanie więcej płytek.

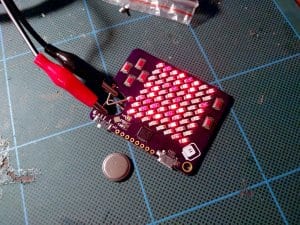

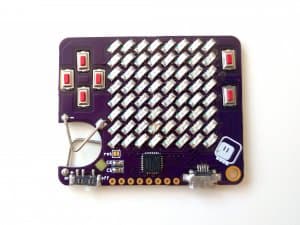

Wraz z płytkami nowego prototypu przyszła też płytka eksperymentalna karty wizytowej:

Testuję tutaj dwie rzeczy. Po pierwsze, komponenty są "zatopione" w dziurach w płytce drukowanej, tak aby karta była jak najbardziej płaska. Rozwiązanie to działa, ale nie chciałbym składać więcej niż jednego egzemplarza, nie wspominając już o niemożliwości zlecenia tego fabryce. Po drugie LED-y są charlieplexowane, przez co używają tylko 9 nóżek GPIO. Szybka przeróbka mojego kodu umożliwiła mi uruchomienie tej płytki:

Niestety malutka bateryjka starcza tylko na kilka minut pracy, choć zasilacz mi mówi, że urządzenie pobiera tylko 20mA nawet z wszystkimi LEDami zapalonymi. No i będę musiał popracować nad wyregulowaniem jasności LEDów, bo w tej chwili przewiercają się przez mózg i ciężko rozróżnić odcienie.

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[deshipu]

Była ciemna i burzliwa noc.

Jak zwykle w takich sytuacjach dopadło mnie przekleństwo majsterkowicza: myślenie. Otóż pomyślałem sobie, że fajnie by było gdyby oprócz pisania prostych gier dało się z tym urządzeniem robić także eksperymenty z hobbystyczną elektroniką, tak jak to umożliwia Micro:bit czy inne płytki prototypowe. Mielibysmy wtedy takiego naszego microbita, tylko tańszego, wygodniejszego w obsłudze i lepiej się nadającego do realistycznych aplikacji. Byłoby super, ale w tym celu musiałbym wyprowadzić co najmniej kilka wyjść GPIO tak, aby dało się do nich coś podłączyć. Niestety, mój budżet pinów w tym projekcie wygląda obecnie tak:

• 8 kolumn matrycy LED
• 8 wierszy matrycy LED
• 6 przycisków
• 2 piny programatora/debugera
• 2 linie danych USB

Te dwa piny dla debugera to jednak trochę mało, choć można ich użyć zarówno jako zwykłych GPIO jak i jako magistrali I²C, a to już coś. No ale przydałoby się jednak więcej. Co można zrobić?

Charlieplexowanie LED-ów rozwiązałoby problem pozwalając obsłużyć wyświetlanie zaledwie 9 pinami, zamiast 16, ale wtedy nie mógłbym użyć gotowej matrycy LED, tylko musiałbym mieć indywidualne diody jak w tym prototypie karty — podraża to montaż i nie wygląda najlepiej.

Być może dałoby się coś ugrać przyciskami? W końcu osobny pin na każdy przycisk do marnotrawstwo. Mógłbym je połączyć w macierz 3×2 uzyskując jedną wolną nóżkę, ale wtedy musiałbym dodać sześć diod żeby uniknąć efektu ghostingu. Mógłbym też podłączyć te przyciski przez diody do wierszy matrycy LED i dodać w kodzie dziewiąta "wirtualną" komunę, przy skanowaniu której sprawdzałbym przyciski. Niestety, to jest nadal 6 dodatkowych komponentów i wolniejsze skanowanie, które odbiłoby się na jasności pikseli.

W końcu mnie oświeciło. Powinienem podłączyć jeden koniec każdego z przycisków do poszczególnych kolumn matrycy (kod skanujący łączy po kolei każdą z nich z masą), a drugi koniec razem do jednego pinu GPIO ustawionego na input z rezystorem podciągającym. Coś takiego:

Wówczas kod skanujący matrycę może przy każdej kolumnie przy okazji także sprawdzać stan przycisku na tym jednym dodanym pinie. Zaoszczędziłem 5 pinów i uprościłem kod programu.

No to dalej. Trzeba się zastanowić jak te piny powinny być wyprowadzone. Po pierwsze, patent z wtyczką USB z płytki PCB odpada, bo jak chcemy to podłączać do płytki stykowej, to jednak potrzebujemy kabel USB. Zatem powrót gniazdka micro-USB. Mogę też obrócić urządzenie do wygodniejszej, poziomej konfiguracji i zastąpić baterie AA bateriami AAA, żeby całość była trochę cieńsza i lżejsza. Wyprowadzenie pinów powinno być z innej strony niż port USB i wyłącznik, żeby te nie zawadzały przy budowaniu naszych układów. Najlepiej, gdyby piny wyprowadzone były na górze płytki, a porty i wyłącznik znajdowały się na dole. Nie mogę użyć standardowych męskich goldpinów, choć byłoby wygodnie po prostu wpinać całe urządzenie w płytkę stykową — niestety, założenie jest takie, że to ma być noszone w kieszeni, a nie chcemy kontuzji, podartych ubrań i pogiętych nóżek. Nie chcę też żadnych dziur na wtyczki bananowe ani specjalnych łączy jak w Micro:bit — to ma być proste urządzenie nie wymagające dodatkowego specjalnego sprzętu. Pozostają zatem dwie opcje: header goldpinów damski, albo po prostu dziury w płytce ustawione tak, żeby dało się w nie wstawić godlpiny (albo wlutować damskie złącze) w razie potrzeby. Ta ostatnia opcja jest szczególnie kusząca, bo oszczędza mi jedną część i sporo lutowania.

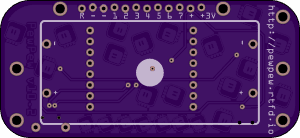

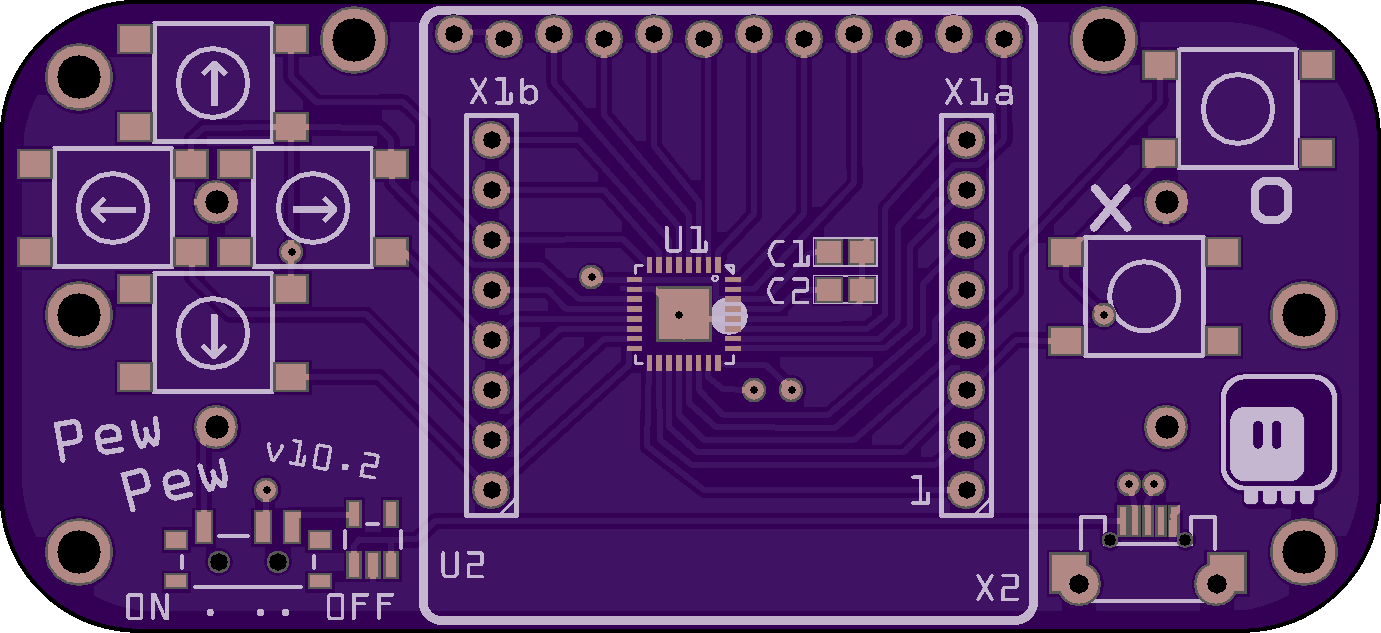

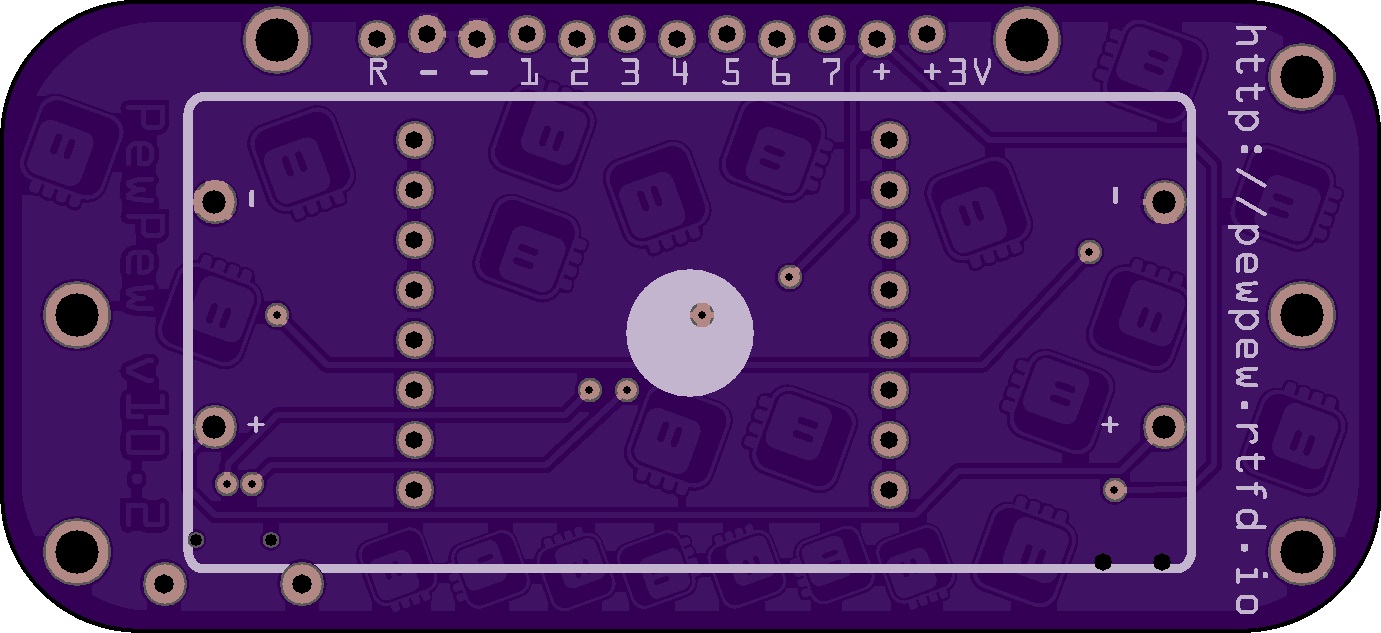

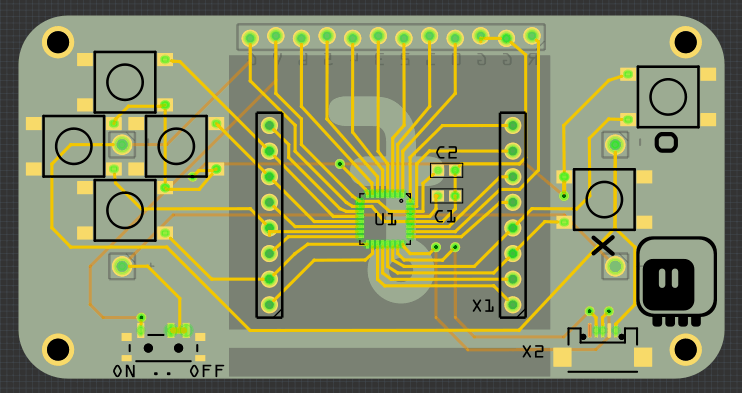

Po podsumowaniu wszystkiego, wychodzi mi coś w ten deseń:

Nie będę na razie nic zamawiał, już dosyć płytek zamówiłem w tym miesiącu, pozwolę się pomysłom ustabilizować i będę wprowadzał drobne poprawki w miarę jak mi będą przychodzić do głowy, ale chyba jest to ten kierunek, w którym chciałbym z tym projektem pójść. Co prawda port USB i mniejsze baterie zwiększają nieco koszt (i powodują powrót potencjalnych problemów z kablami tylko do ładowania), ale za to zdecydowanie zwiększają komfort pracy, więc chyba się z tym pogodzę.

[Harnas]

Pisałeś o problemie z panelizacją. Dzisiaj przyszło mi zamówienie z Elecrow 10 szt (wysłali 12) takich płytek 10x5cm:

Po przełamaniu będę miał 24 szt. Płaciłem jak za normalne płytki 10x5cm czyli 5$ produkcja + 8$ wysyłka i o nic się nie czepiali.

[deshipu]

11 minut temu, Harnas napisał:

Po przełamaniu będę miał 24 szt. Płaciłem jak za normalne płytki 10x5cm czyli 5$ produkcja + 8$ wysyłka i o nic się nie czepiali.

Bo masz tylko "jeden dezajn", a jak popatrzysz na moje płytki, to tam jest jeszcze ten dodatkowy pusty kwadracik do podklejenia pod wtyczkę USB, który powoduje, że są "dwa dezajny" i w związku z tym trzeba dopłacić dodatkowe $8.

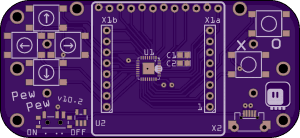

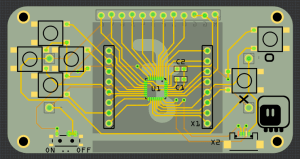

Kolejny prototyp jest w drodze. Tak jak pisałem, zmieniłem orientację urządzenia na poziomą, dodałem jednak port USB i wyprowadziłem siedem wolnych nóżek, zwolnionych dzięki zastosowaniu innego podłączenia przycisków. Jeśli wszystko pójdzie zgodnie z planem, to będzie to finalna wersja sprzętu.

W porównaniu do szkicu z poprzedniego postu zmieniłem dwie rzeczy: zwęziłem całe urządzenie tak, żeby było tej samej szerokości co matryca LED, przesuwając tym samym wyprowadzenia pinów pod spód, oraz dodałem opcjonalny regulator napięcia, pozwalający po wlutowaniu na zasilanie urządzenia z USB zamiast tylko z baterii (wyłącznik wówczas staje się przełącznikiem źródła zasilania). Pozwoliłem sobie także na trochę zabawy z dolną warstwą płytki:

Teraz czekam na płytki, które powinny dotrzeć z OSHPark w przyszłym tygodniu, dzięki ich uprzejmości.

W między czasie zmagam się jeszcze z jednym problemem technicznym: LEDy przygasające nieco gdy w tym samym rzędzie jest dużo bardzo jasnych pikseli. Podejrzewam, że trzeba będzie nieco zmniejszyć wypełnienie PWM dla najjaśniejszego "koloru". Ale to są już zmiany w programie.

[deshipu]

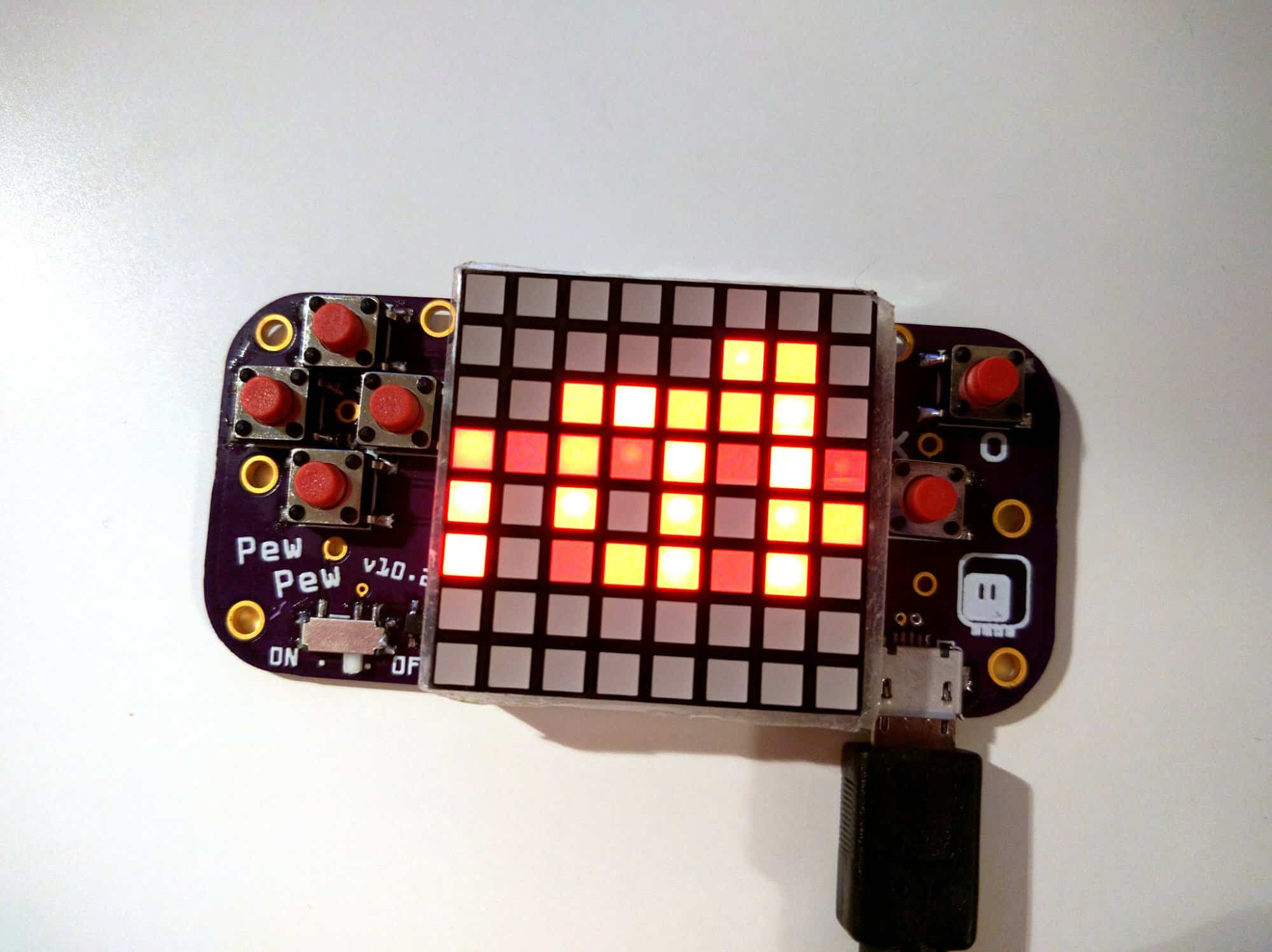

Płytki przyszły, na razie tylko zmontowałem w przerwie na lunch, wieczorem będę programować:
