Licznik cyfrowy


PiotrB

Pomocna odpowiedź

Witam,
po zakończeniu kursów elektroniki oraz techniki cyfrowej zwieńczeniem nauki jest układ, zbudowany dla maszyny w firmie mojego ojca.

Maszyna wytwarza elementy. Próbowałem zaprojektować zadanie wartości + wyłączenie (maszyny) po osiągnięciu zadanej wartości.

Praca układu:

  1.  Zadanie wartości (dla licznika binarnego oraz wyświetlacza 7-seg.
  2. Zliczanie kolejnych sygnałów (24V cyklicznie po wytworzeniu jednego elementu)
  3. Wyświetlenie uzyskanej wartości.
  4. Porównanie obu wartości.
  5. Wyłączenie maszyny jeśli obie wartości są zgodne.

Pytanie: Czy muszę dobierać rezystory/ kondensatory do linii komunikacyjnych pomiędzy sygnałami z układów cyfrowych? Intuicyjnie nie zrobiłem tego, ale też nie wgłębiałem się w noty katalogowe oraz prądy znamionowe.

Zdaję sobie sprawę,  że mikrokontroler pasował by tu o wiele lepiej, chciałbym jednak spróbować stworzyć "samodzielnie" taki układ logiczny.

Jest to mój pierwszy raz z tego typu konstrukcjami. Chciałbym również zamówić płytkę i samodzielnie zlutować układ.

Naprawdę liczę na pomoc bardziej doświadczonych w temacie 🙂

Załączam mój projekt układu stworzony w programie Eagle, oraz dokumentacje użytych układów logicznych.

Schemat układu podzieliłem na coś na kształt bloków funkcyjnych:

1. Zasilanie:

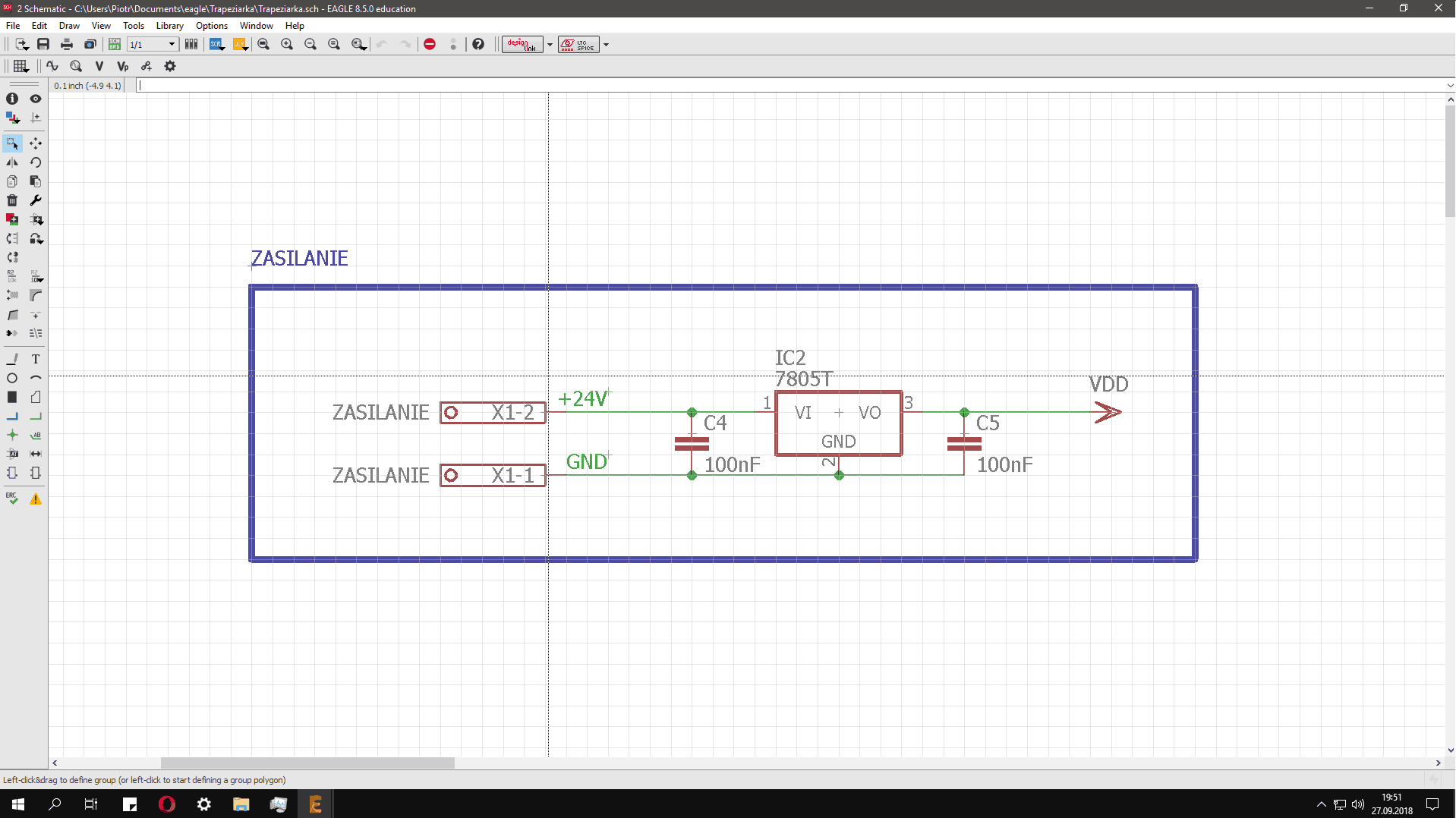

Zasilanie

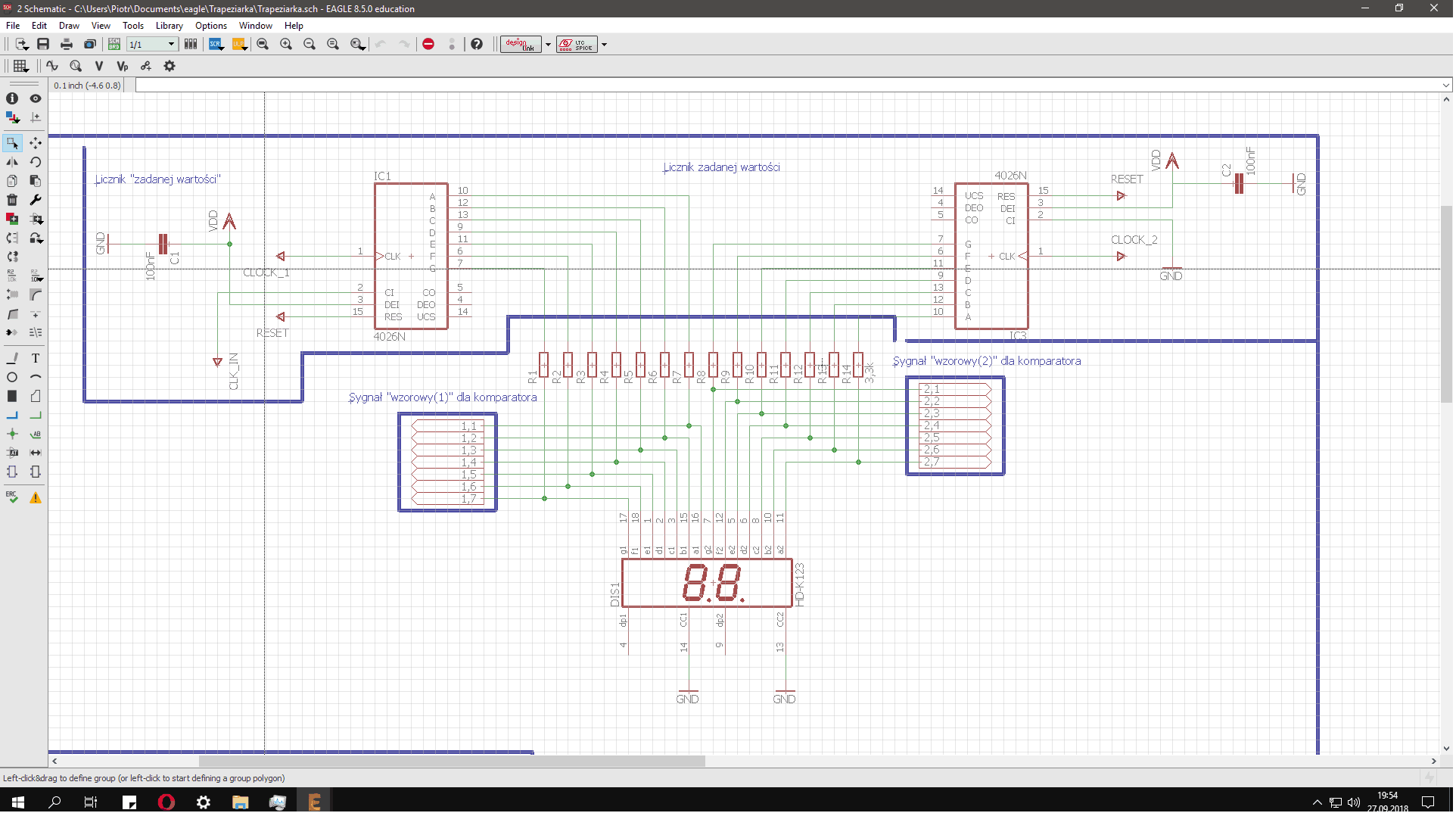

2. Wyświetlanie zadanej wartość:

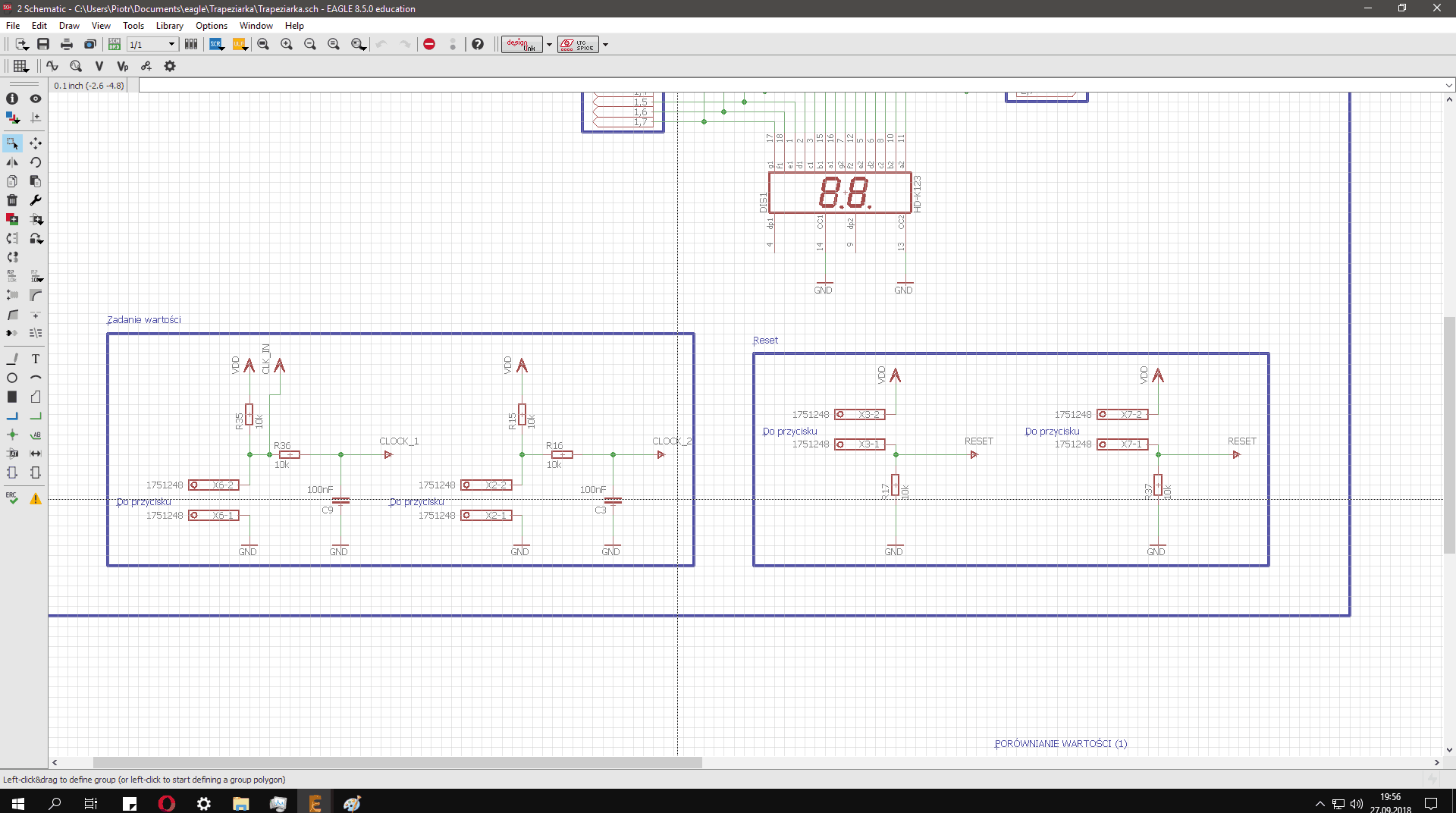

3. Zadawanie wartości:

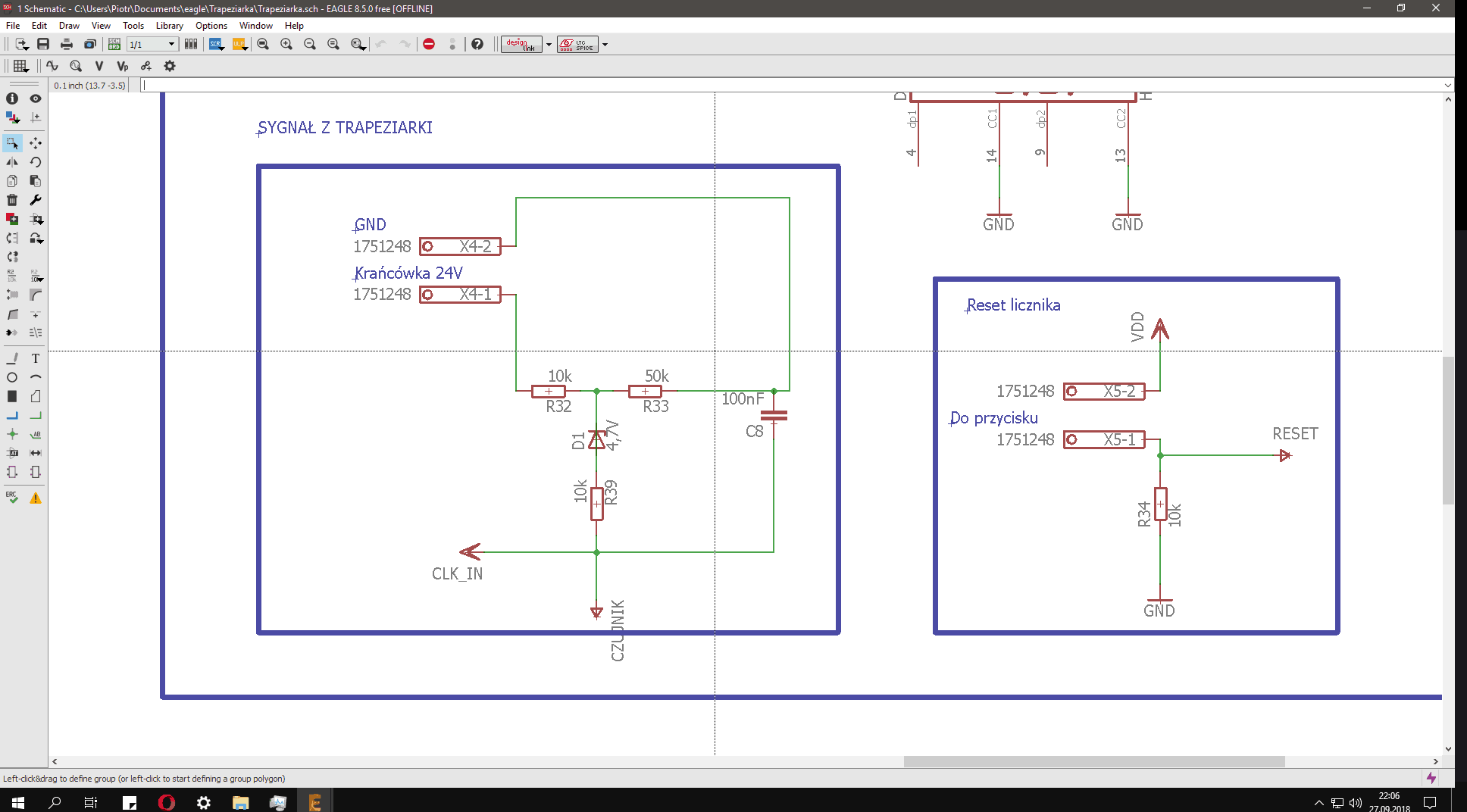

4. Naliczanie wartości + reset wartości:

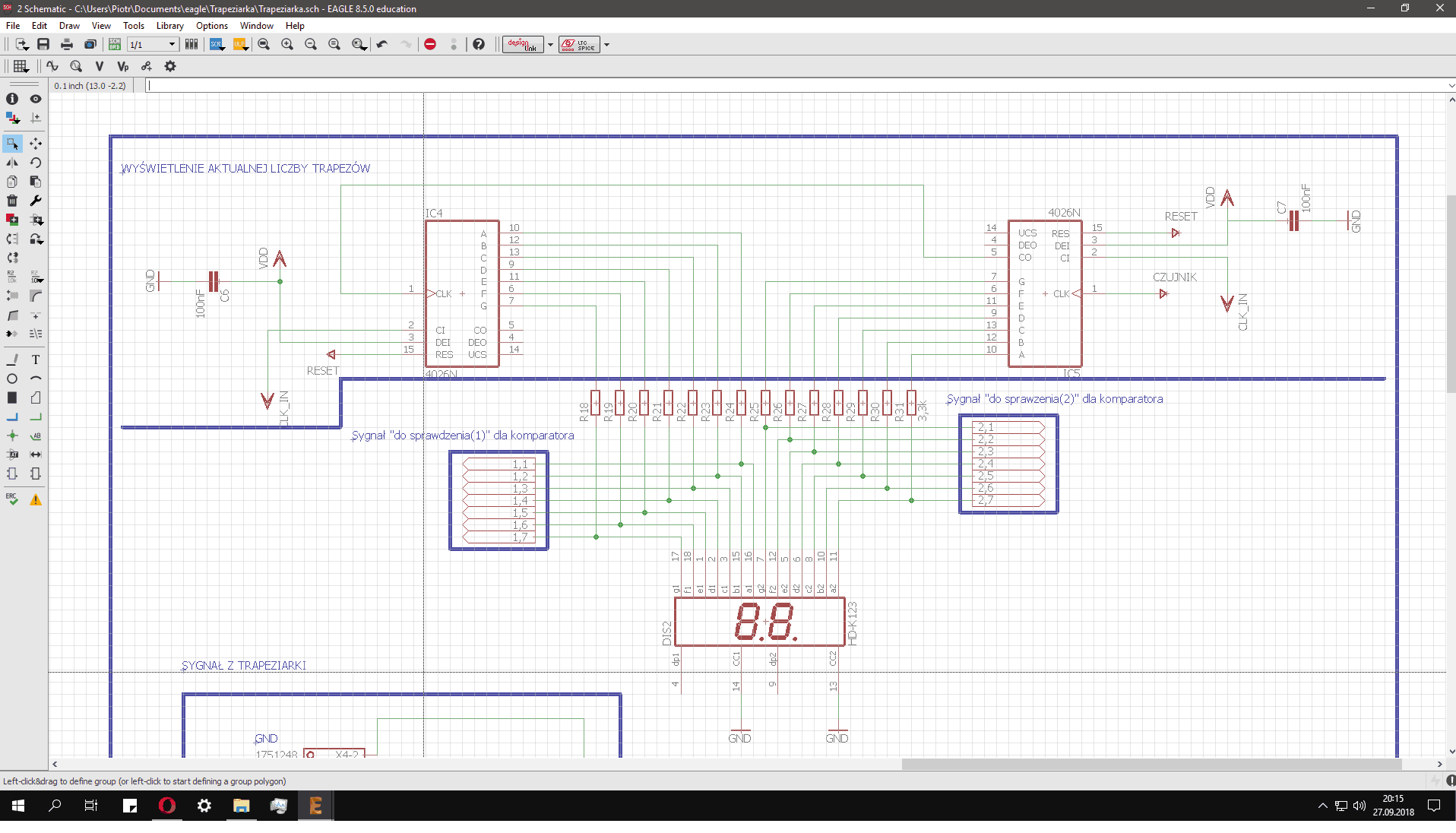

5. Wyświetlenie wartości:

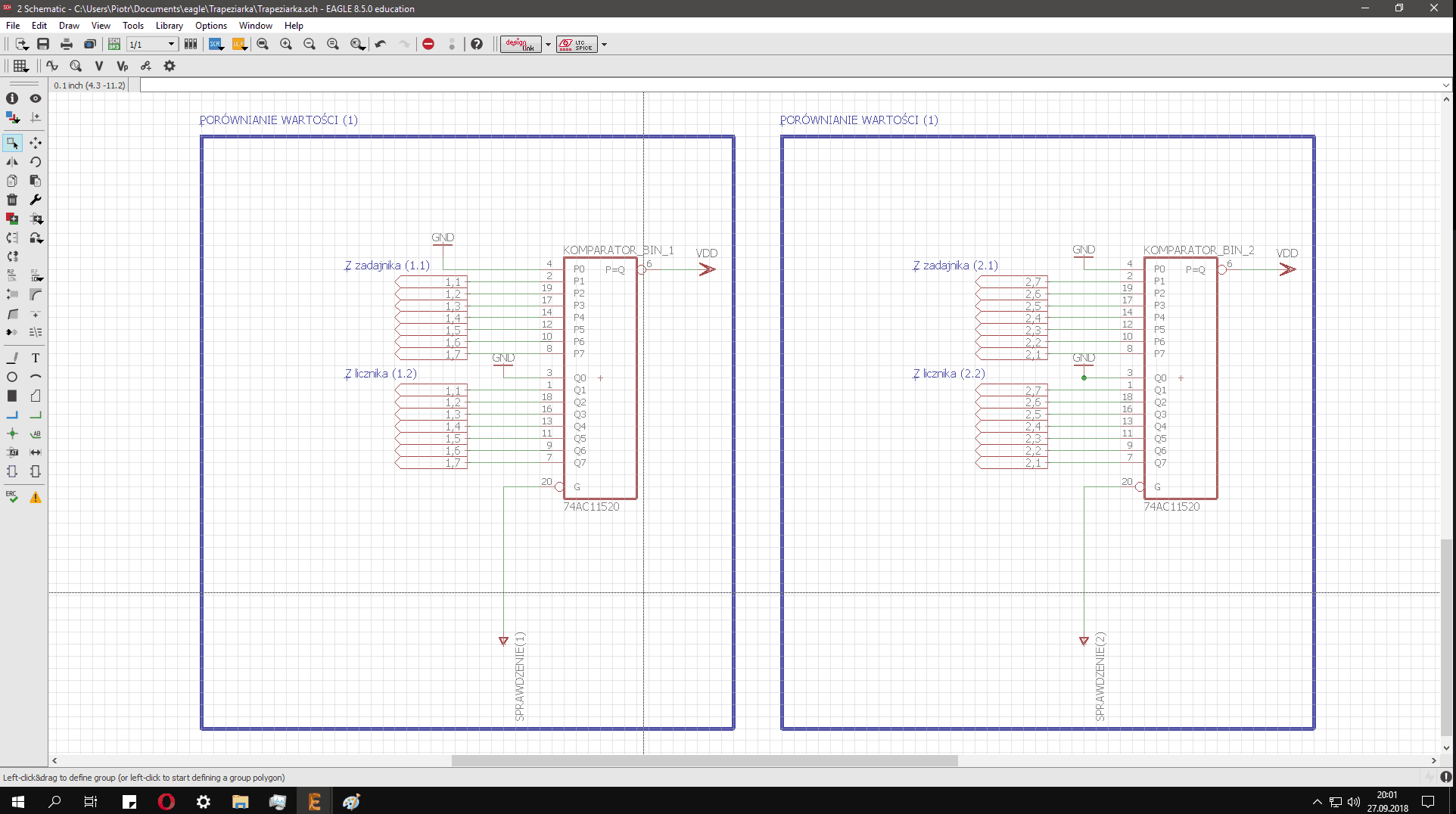

6. Porównanie wartości:

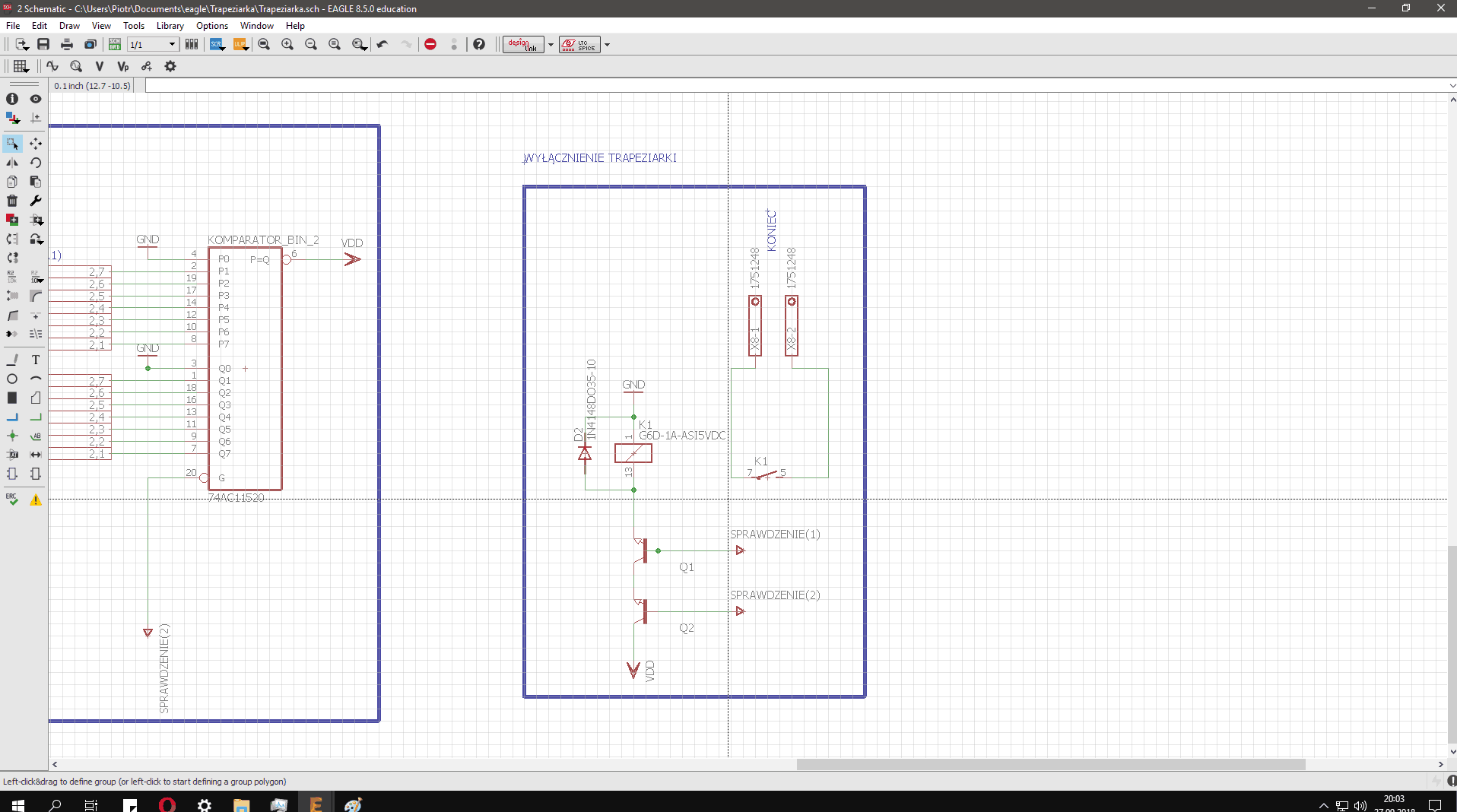

7. Wyłączenie maszyny:


Wyświetlacz 7-seg: https://botland.com.pl/index.php?controller=attachment&id_attachment=1610

Licznik 8bit: http://www.ti.com/lit/ds/symlink/sn74hc688.pdf

Komparator 8bit:  http://www.ti.com/lit/ds/sdls004/sdls004.pdf

Sterownik wyświetlacz 7-seg: https://botland.com.pl/index.php?controller=attachment&id_attachment=778


Pozdrawiam,
Piotr l.17





Edytowano przez PiotrB
Link do komentarza
Share on other sites

@Piotr.B, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

  • Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
  • Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
  • Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.
3 godziny temu, PiotrB napisał:

Załączam mój projekt układu stworzony w programie Eagle, oraz dokumentacje użytych układów logicznych.

Zamieść proszę schemat w formie pliku graficznego i umieść go bezpośrednio w wiadomości - pamiętaj tylko, aby grafikę wgrać na nasz serwer, a nie linkować ją z zewnętrznego źródła. Na pewno więcej osób zerknie wtedy na Twój projekt - nie każdy ma zainstalowanego EAGLE 🙂

Link do komentarza
Share on other sites

Tak, tak, czekamy na jadalny schemat bo mało tu projektów na tego rodzaju scalakach. Ciekaw jestem jak wykombinowałeś działanie całości więc popieram prośbę o czytelną grafikę typu gif czy pdf. Czy układ jest w formie pomysłu, czy już coś zmontowałeś, czy działa?

Link do komentarza
Share on other sites

Zgodnie z zaleceniem @Treker zmieniłem formę na bardziej przystępną.


9 godzin temu, marek1707 napisał:

Czy układ jest w formie pomysłu, czy już coś zmontowałeś, czy działa?

@marek1707 Układ jest w formie projektu i to takiego "niepewnego"..., i dlatego tu jestem 😄
Mam jednak nadzieję, że sprawę uda się doprowadzić do końca.
Chciałbym stworzyć płytkę, przylutować elementy oraz zamontować na maszynie.
pozdrawiam 🙂



  • Lubię! 1
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

OK, schemat nie jest narysowany przejrzyście, ale komentarze pomagają. Z tego co zrozumiałem zrobiłeś dwa zestawy liczników. Jeden to łańcuch dwóch dekad połączonych szeregowo a więc zliczających modulo 100. Ten zlicza impulsy z maszyny. Drugi to w zasadzie dwa osobne osobne liczniki niezależnie "pompowane" impulsami z osobnycvh przycisków - to służy do ustawiania liczby końcowej. Ponieważ nie masz dostępu do stanu liczbnuków a jedynie wyjścia na wyświetlacz, zdecydowałeś się na dwa 8-bitowe komparatory porównujące stany segementów. Logicznie w porządku, oczywiście tylko wtedy gdy chcesz znaleść równość dwóch liczb. Do tego wszystkiego w sumie trzy RESETy, dwa przyciski inkremetacji nastawów dziesiątek i jedności i stabilizator liniowy 5V. A teraz złe wieści:

1. Nie możesz taktować układów cyfrowych sygnałem wolnozmiennym. Dobrze, że odkłócasz przyciski filtrem RC, ale potem musisz obowiązkowo wrócić do ostrych zboczy sygnału prostokątnego. Dlatego wszystkie trzy zegary przed podaniem ich na wejścia CLK liczników musisz przepuścić przez bramki Schmitta, (np. 74HC14) regenerujące wolne zbocza do poprawnych czasów rzędu pojedynczych ns. Oczywiście wyjście z jednej dekady podłączone bezpośrednio do drugiej jest OK.

2. Komparatory (miały być popularne 74HC688 a tu są jakieś z kosmosu) potrzebują sygnałów cyfrowych a Ty wziąłeś ich wejścia zza oporników. Tam poziomy napięć są takie jak na LEDach i nie mają wiele wspólnego z wymaganiami wejść układów HC. Komparatory podłącz bezpośrednio do wyjść liczników a i tak sprawdż, czy te obciążone prądem (jakim?) segmentów wciąż zapewnią poprawne poziomy logiczne. Widzę tam oporniki 3.3k co da prąd czerwonych LEDów ok. 1mA. Czy naprawdę masz tak dobre wyświetlacze czy raczej w tym pokoju jest tak ciemno? To nie jest dobre inżyniersko rozwiązanie.

3. Sprawdź tabele prawdy komparatorów, tj. co trzeba podać na wejście by na wyjściu "=" do stać stan aktywny (jaki?) w momencie równości. Moim zdaniem ten fragment spaprałeś - zauważaj kółka przy symbolach pinów, one nie są od parady.

4. Jak rozumiem przekaźnik ma się wyłączać, gdy nastąpi komparacja. Po to komparatory mają wejście przeniesienia z poprzedniej pozycji byś nie musiał robić takich cudów na tranzystorach. połącz oba komparatory szeregowo. A w tej konfiguracji tranzystorów musisz dać przekaźnik na 3V - pomyśl jak działa wtórnik emiterowy.

5. Jeżeli nawet masz wyświetlacze z prądem segmentów 1mA, to mamy ich w sumie 28. Do tego prąd całości, powiedzmy 5mA i dostajesz 33mA, a 33mA * (24-5V) daje 0.6W ciepła na 7805. Przykręć mu jakąś blaszkę. A wcześniej daj mu jeszcze jakieś 10-22uF na wejściu i z 10uF na wyjściu.

6. Układ kondycjonowania sygnału z maszyny jest dla mnie niezrozumiały. Rysuj zawsze tak, by masa była na dole a plus na górze. Przerysuj go jak ludzie i zastanów się co chciałeś uzyskać a potem przesymuluj w głowie napięcia wyjściowe w stanie 0V i 24V na wejściu - bo tyle chyba ma być, czy tak?

7. Przydałby się globalny RESET od włączenia zasilania, inaczej wyświetlacze po odpaleniu urządzenia będą pokazywały przypadkowe wartości, co gorsza nie zawsze poprawne, bo np. stan jednego licznika będzie wynosił 1100 a drugiego 1111. Zobacz co w tych sytuacjach pokazuje się na wyjściach LED.

8. Czy jeśli podczas ustawiania niechcący będziesz najeżdżał na obecny stan tych drugich liczników i przekaźnik będzie cykał to dobrze?

I jeszcze pomyśl o zamianie całego jednego zestawu liczniki-wyświetlacze na dwa proste zadajniki kodów BCD:

https://www.tme.eu/pl/details/z-48_bcd/zadajniki-kodu/

Takie coś jest czysto mechaniczne: ma dwa przyciski "w górę" i "w dół" i oddaje 4 bitową liczbę z zakresu 0-9. Musisz wtedy użyć prawdziwych liczników/dekad i osobnych dekoderów wyświetlaczy, ale taki zadajnik ma tę zaletę, że pamięta co było ostatnio. Nie będziesz musiał zawsze po włączeniu od nowa ustawiać liczby.

No to tak na szybko..

  • Lubię! 1
  • Pomogłeś! 1
Link do komentarza
Share on other sites

Wow. Ktoś jeszcze dzisiaj podejmuje taki temat ?

Szacun, gotowy układ przemysłowy kosztuje ok 200zł. Ale nie chce cie zniechęcać do budowy własnego układu. Jakbyś chciał to uprościć do minimum to kiedyś istniał też gotowy układ licznika mianowicie ICM 7217 i jego pobratyńcy 7225 itp, który integruje właściwie wszystkie bloki funkcjonalne  jednym scalaku. Nie wiem czy dzisiaj jeszcze do zdobycia, ale na pewno upraszcza sprawę i PCB.

  • Lubię! 2
Link do komentarza
Share on other sites

A ja kolegę PiotraB rozumiem - można kupić gotowe, ale nie ma to jak samemu zrobić. Niezapomniane wrażenie jak pierwsze urządzenie ze zrobioną własnoręcznie płytką zaczyna działać. A jaki Tato będzie dumny... 🙂

  • Lubię! 2
Link do komentarza
Share on other sites

@marek1707 serdeczne podziękowania za włożony czas i profesjonalną pomoc. To naprawdę wiele dla mnie znaczy 🙂


Dnia 28.09.2018 o 22:21, BlackJack napisał:

Nie wiem czy dzisiaj jeszcze do zdobycia, ale na pewno upraszcza sprawę i PCB.

Dziękuję, faktycznie wiele by uprościł. Do zdobycia,  niestety za dolary, więc nie skorzystam.

Zastosowałem się do otrzymanej pomocy w efekcie schemat nieco... się zmienił.
1. Mechaniczny zadajnik wystawia kod BCD.
2.  Licznik BCD clock = impuls z krańcówki. (czy teraz sygnał jest poprawnie przetworzony?)
3. Konwerter wartości licznika na wyświetlacz. (dobiorę odpowiedni rezystor maszyna stoi na dworze)
4. Komparator porównuje sygnały BCD. (tu również wprowadziłem poprawki)
5. Jeżeli obie wartości się zgadzają komparator podaje stan wysoki = zwarcie styku = wciśnięcie przycisku wyłączającego maszynę (monostabilny)
Praca maszyny nie rozpocznie się ponownie dopóki nie zostanie włączona innym przyciskiem monostabilnym.
Zmiana stanu przekaźnika może dać efekt tylko przy zwarciu i jest to wyłącznie zatrzymanie maszyny.

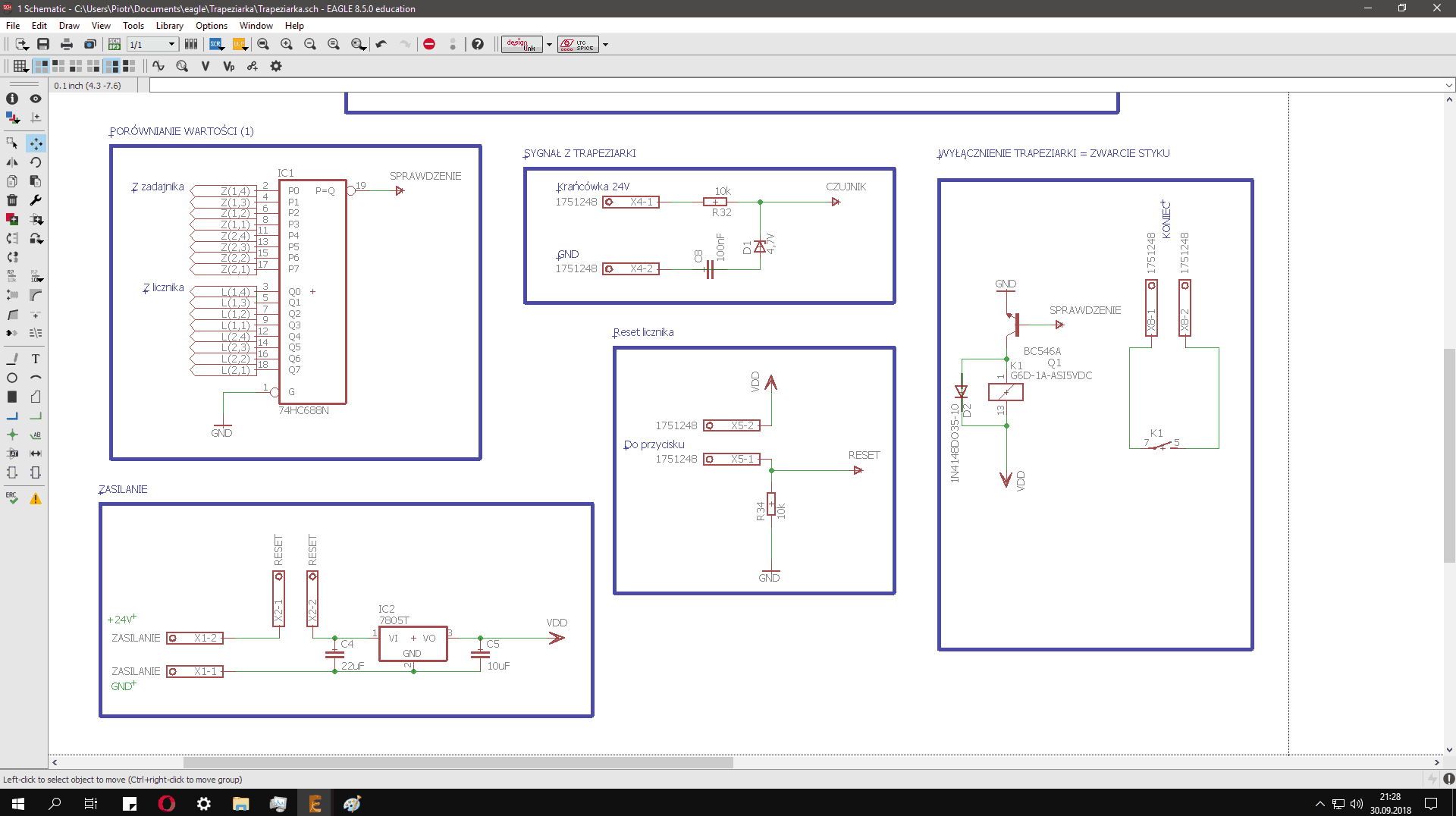

1. Zasilanie / Komparator / Reset / Krańcówka / Przekaźnik
850869126_Komparatorsygnaresetprzekanikzasilanie.thumb.png.1f821e6344365e4fd20de258c0a1793a.png

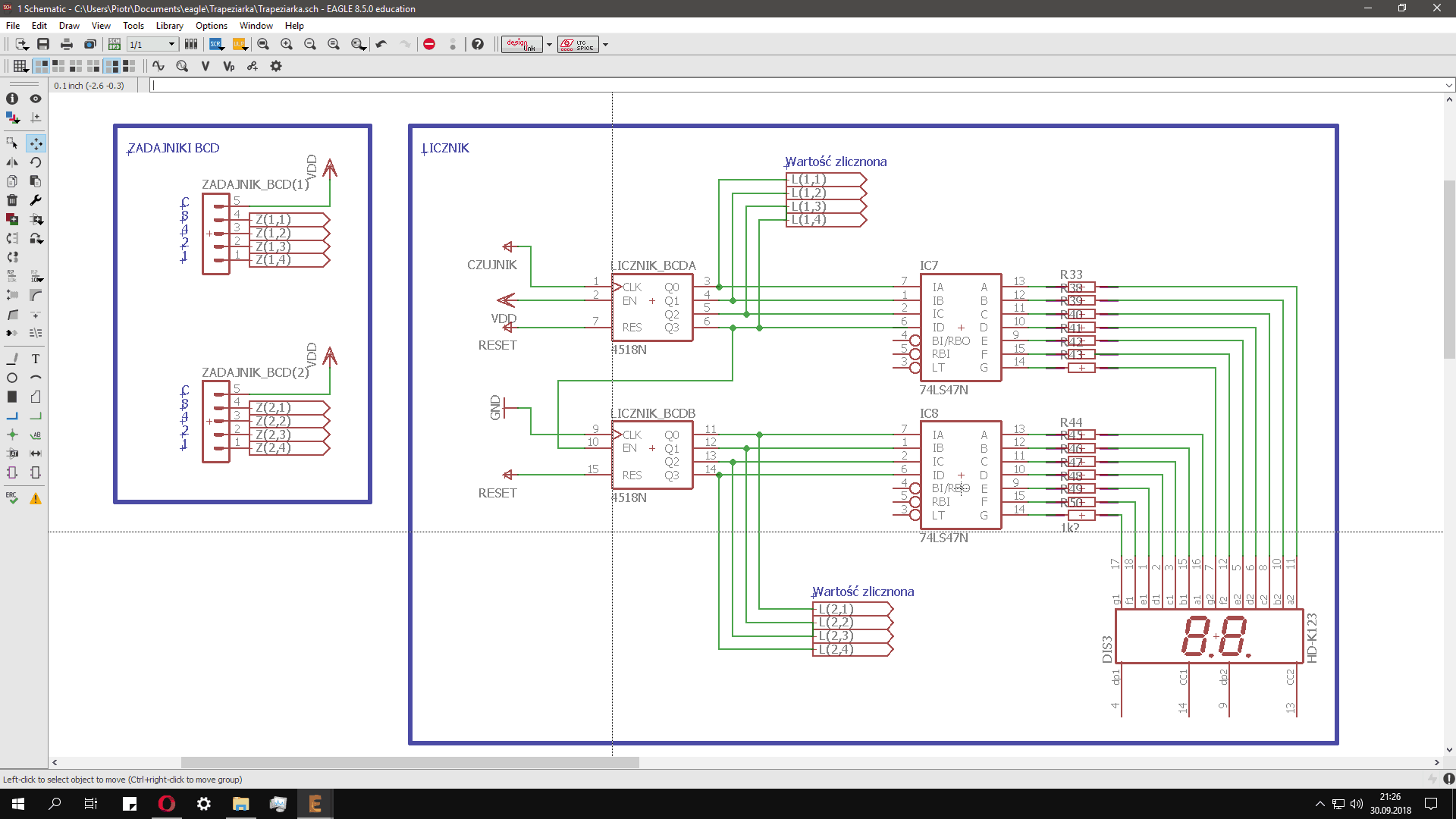

2. Zadajniki (mechaniczne) BCD / Liczniki BCD / Konwertery BCD - 7seg
