Zbieranie informacji o dotyku z plastiku.


Pomocna odpowiedź

@kubawlodar, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

  • Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
  • Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
  • Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.
2 godziny temu, kubawlodar napisał:

Czy wie ktoś może gdzie kupić lub jak działa gąbeczka, która zbiera dotyk z plastiku. Ewentualnie gdzie można ją dostać. W zdjęciu jest pokazane, o który element mi chodzi. Jest to lampka nocna.

Widziałeś ten element na żywo czy dysponujesz tylko tym kadrem z filmu? Pytam, bo nie wiem skąd to określenie, że to "gąbka". Może jest to po prostu czujnik dotykowy przyklejony taśmą piankową do obudowy urządzenia 😉?

Link to post
Share on other sites

Akurat nie spotkałem się w praktyce z takim rozwiązaniem, więc nie będę tutaj pomagał w ciemno. Wygląda jednak jakby to była jakaś przewodząca gąbka, która tylko "przedłuża" działanie czujnika dotykowego. W każdym razie na pewno nie jest to jakaś "magiczna" gąbka, która sama z siebie wykrywa dotyk. Pytanie więc - dlaczego jej poszukujesz 😉? Jeśli chcesz gdzieś zamontować taki przełącznik dotykowy to są dostępne specjalne układy/gotowe moduły, które realizują to zadanie bez takiej gąbki.

  • Pomogłeś! 1
Link to post
Share on other sites

Chcą ją właśnie zamontować w tej lampce z własnym mikrokontrolerem, który jednocześnie będzie sterował paskiem led i lampką nocną.

Wyłączenie i włączenie lampki miało by się odbywać poza miejscem na dotyk A na lampce dotyk odpowiadałby tylko za poziom jasności. Niby można użyć potencjometru, ale efekt nie będzie ten sam.

Link to post
Share on other sites

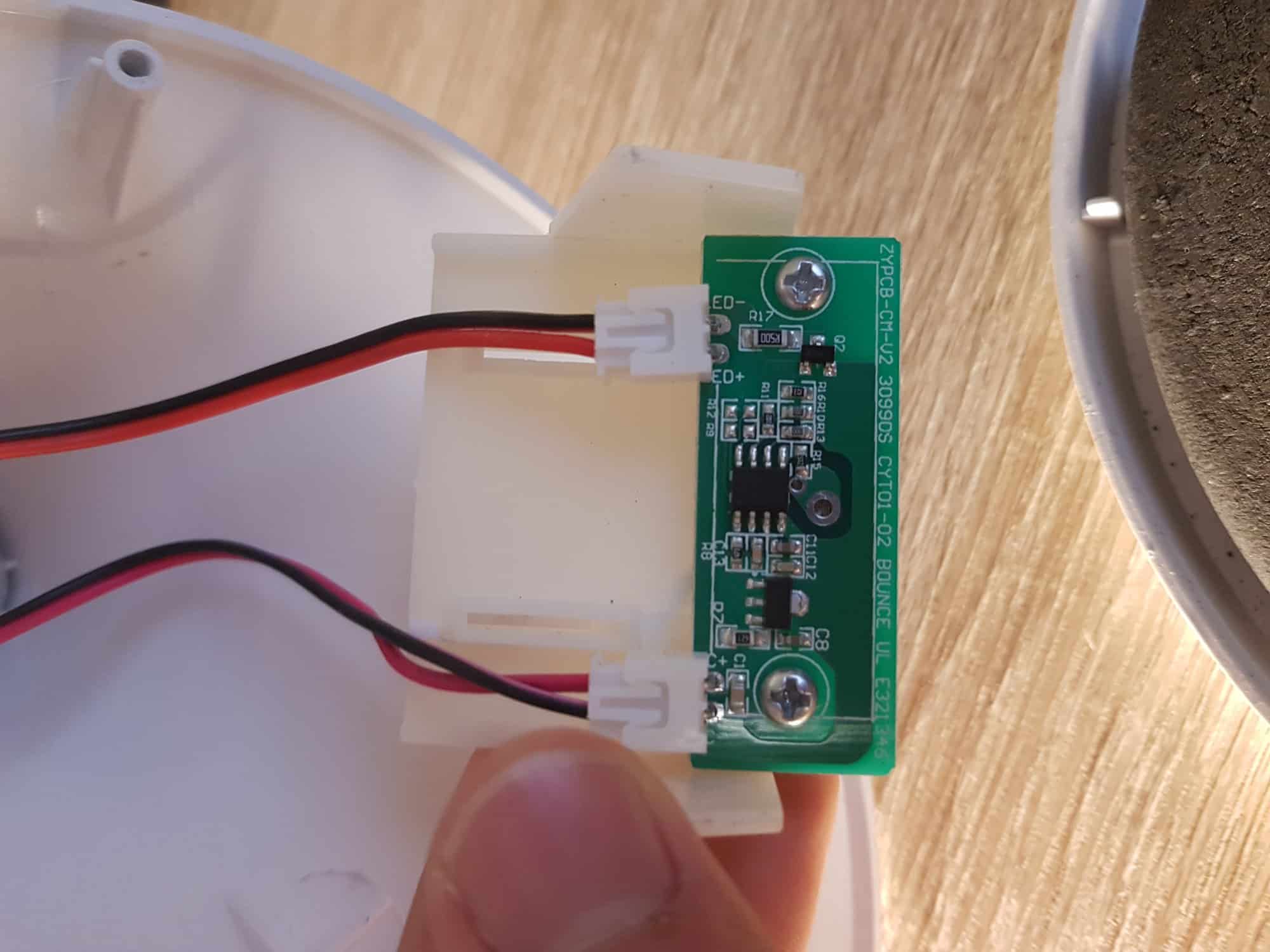

Myślę, że Trekker dobrze odgadł. Całe sterowanie lampką i sam czujnik (zbliżeniowy/pojemnościowy) jest w scalaku:  jeden z jego pinów jest wyprowadzony przez grubą scieżkę i przelotkę na drugą stronę płytki, do tego dużego placka miedzi. Ponieważ jednak takiego plaskiego pola nie dało się "przytulić" do zaokrąglonej obudowy, poradzili sobie przewodzącą gąbką. Równie dobrze może jej nie być, bo to nie ona ani nie "plastik" jest elementem sensorycznym. W czujnikach tego typu chodzi o odległość do zbliżanego palca. Dzięki miękkiej, dopasowanej do krzywizny gąbce do palca masz tylko grubość obudowy.

Jeśli chcesz wykorzystać ten istniejący scalak, będziesz musiał trochę pomierzyć i zrozumieć który sygnał (i czy w ogóle jakiś) da się wykorzystać jako informację dla procesora. Jeżeli coś tu zrobisz źle, spalisz procesor albo ten scalak. Jeśli nie za bardzo czujesz się w elektronice, odradzam takie kombinacje. Kup gotową płyteczkę przycisku dotykowego od razu pasującą do Arduino:

https://botland.com.pl/dotykowe/1903-przycisk-dotykowy-modul.html

A tę płytkę wykorzystasz gdzieś później.

Do czego idą te druty ginące w obudowie? Czy jeden to zasilanie (jakie?) a drugi to oświetlenie (jakie?).

  • Lubię! 1
  • Pomogłeś! 1
Link to post
Share on other sites

Acha. Nie wiem jak sobie wymyśliłeś to "włączenie lampki miało by się odbywać poza miejscem na dotyk" więc nie bardzo umiem wyobrazić sobie co będzie w środku lampki. Czy bardzo chcesz wykorzystać istniejący czujnik czy jednak pójdziesz w gotowca i kupisz przycisk dotykowy? Niekoniecznie ten z Botlandu, na aukcji pewnie da się kupić taniej:

https://allegro.pl/modul-czujnik-dotykowy-pojedynczy-arduino-ttp223b-i6695123206.html

https://allegro.pl/modul-czujnik-dotykowy-pojedynczy-ttp223-arduino-i7395350397.html

Są też moduły z kilkoma przyciskami:

https://allegro.pl/modul-4x-czujnik-poczworny-dotykowy-do-arduino-i5073651207.html

a nawet kompletne ściemniacze, ale nie wiem jak to dokładnie działa i czy ta Twoja lampka nie bierze więcej niż wymienione tu 0.5A:

https://allegro.pl/modul-sciemniacz-dotykowy-led-pwm-arduino-i6917821884.html?reco_id=82702ffb-dc1e-11e8-b918-6c3be5bb11b0

Spróbuj opisać dokładniej swój plan. Co będzie włączało całość i jak? Czy z zewnątrz będziesz dostarczał zasilanie (raz jest 12V a raz nie ma), czy zasilanie będzie doprowadzone ciągle  a tylko jakiś sygnał cyfrowy (skąd pochodzący?) wchodzący do lampki będzie ją włączał? No i to sterowanie dotykowe: czy taśma LED będzie dodatkiem do głównej lampy czy jak? Czy w lampce chcesz wstawić jakieś małe Arduino do obsługi dotyku i modulacji jasności? Może jakiś rysunek z opisem? Spróbuj coś namalować, to zwykle wiele wyjaśnia.

  • Lubię! 1
Link to post
Share on other sites

@marek1707

W lampce(12v) jeżeli to by się udało miałby mój być czujnik dotykowy, który wysyłałby stan wysoki do mikrokontrolera, a zasilanie lampki miałoby odbywać się przez tranzystor.

Ten sam mikrokontroler sterowałby dodatko lampka nocna(230v) przez przekaźnik oraz paskiem led również przez tranzystor. Poziom jasności lampki(12v) byłby sterowany na dotyku lampki(sygnał pwm z mikrokontrolera), a reszta byłby na panelu z boku biurka z możliwością wybrania 3 funkcji: automatycznej, wszytko off i manualnej.

@marek1707 @Treker

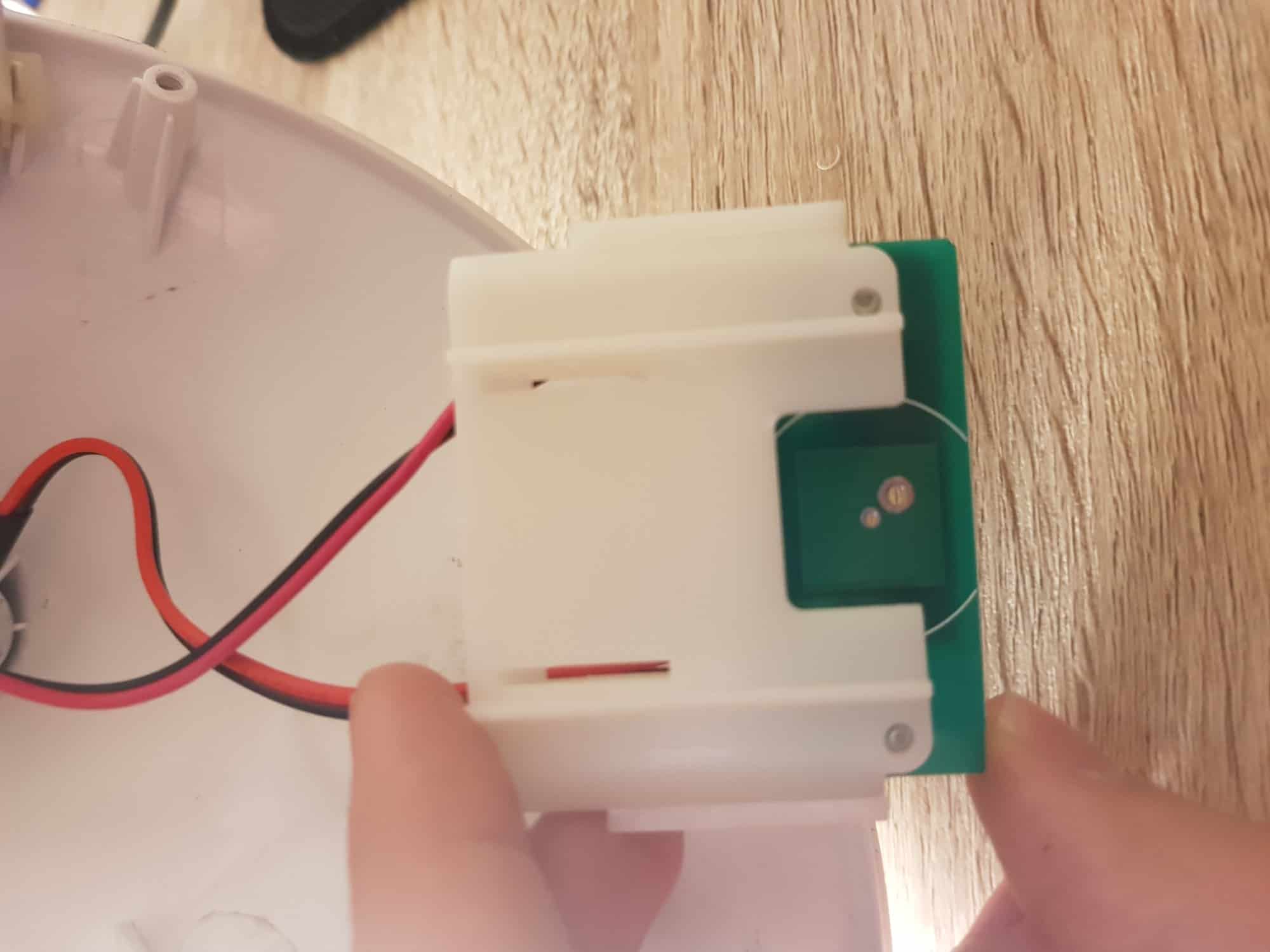

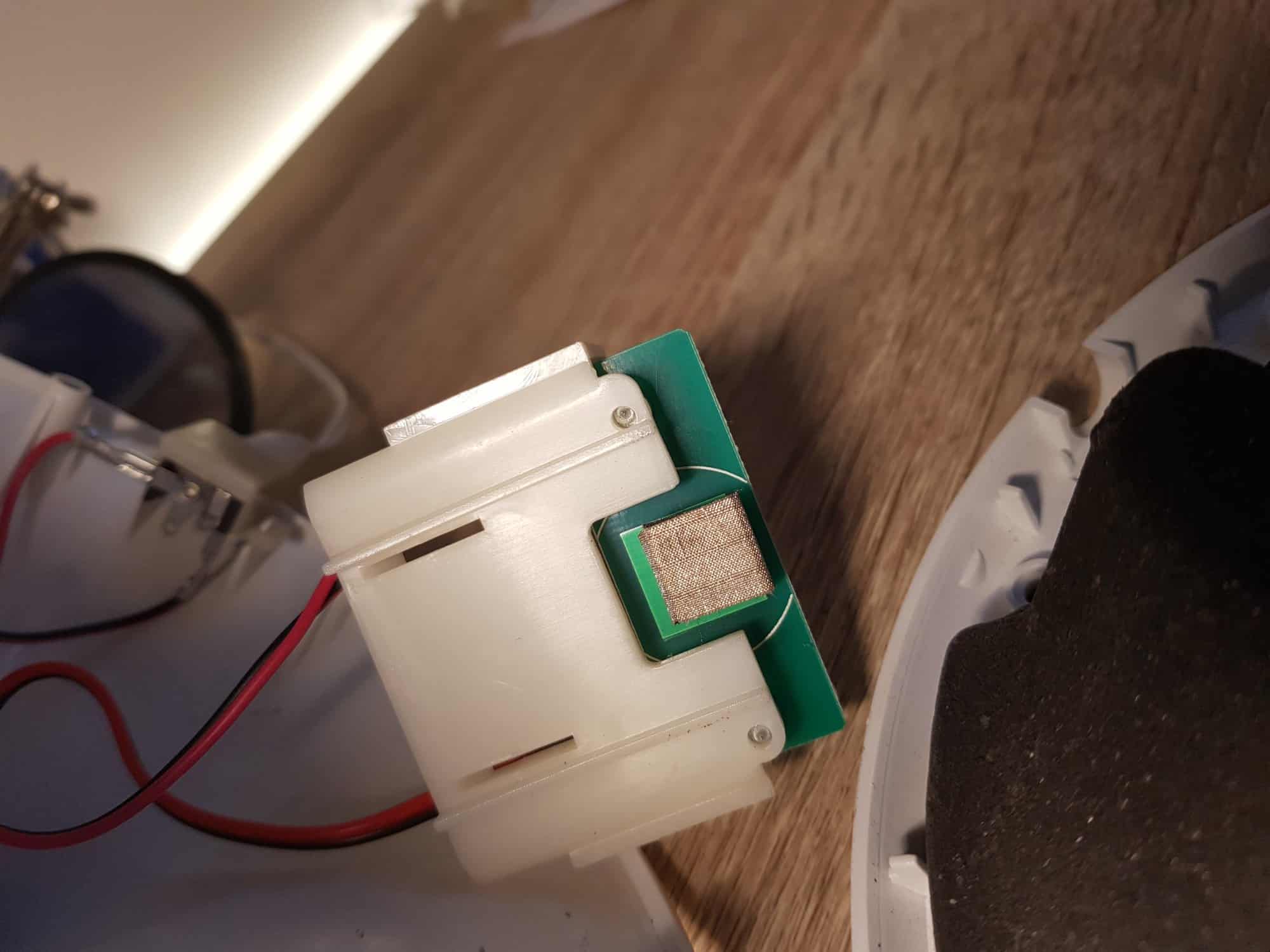

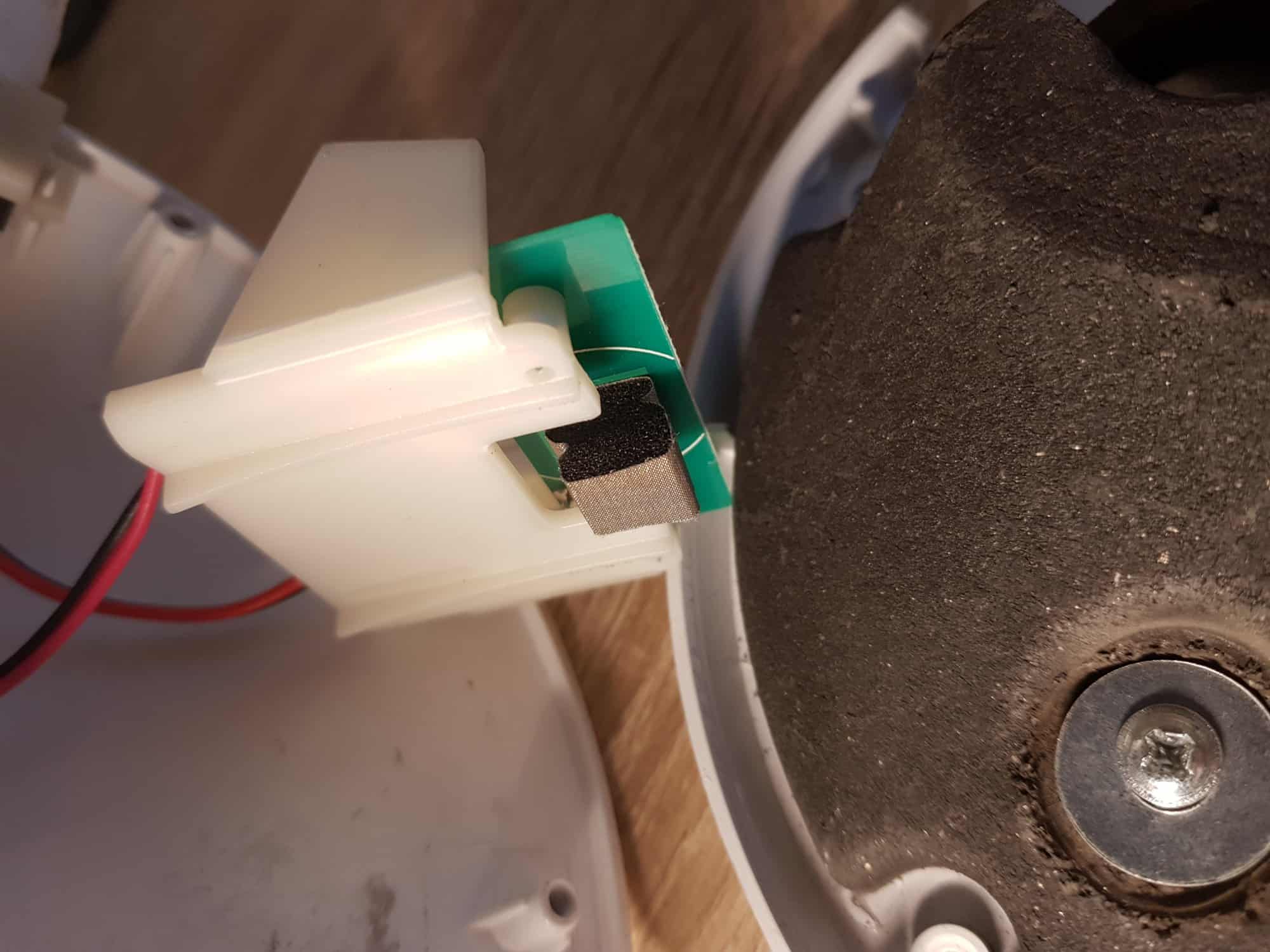

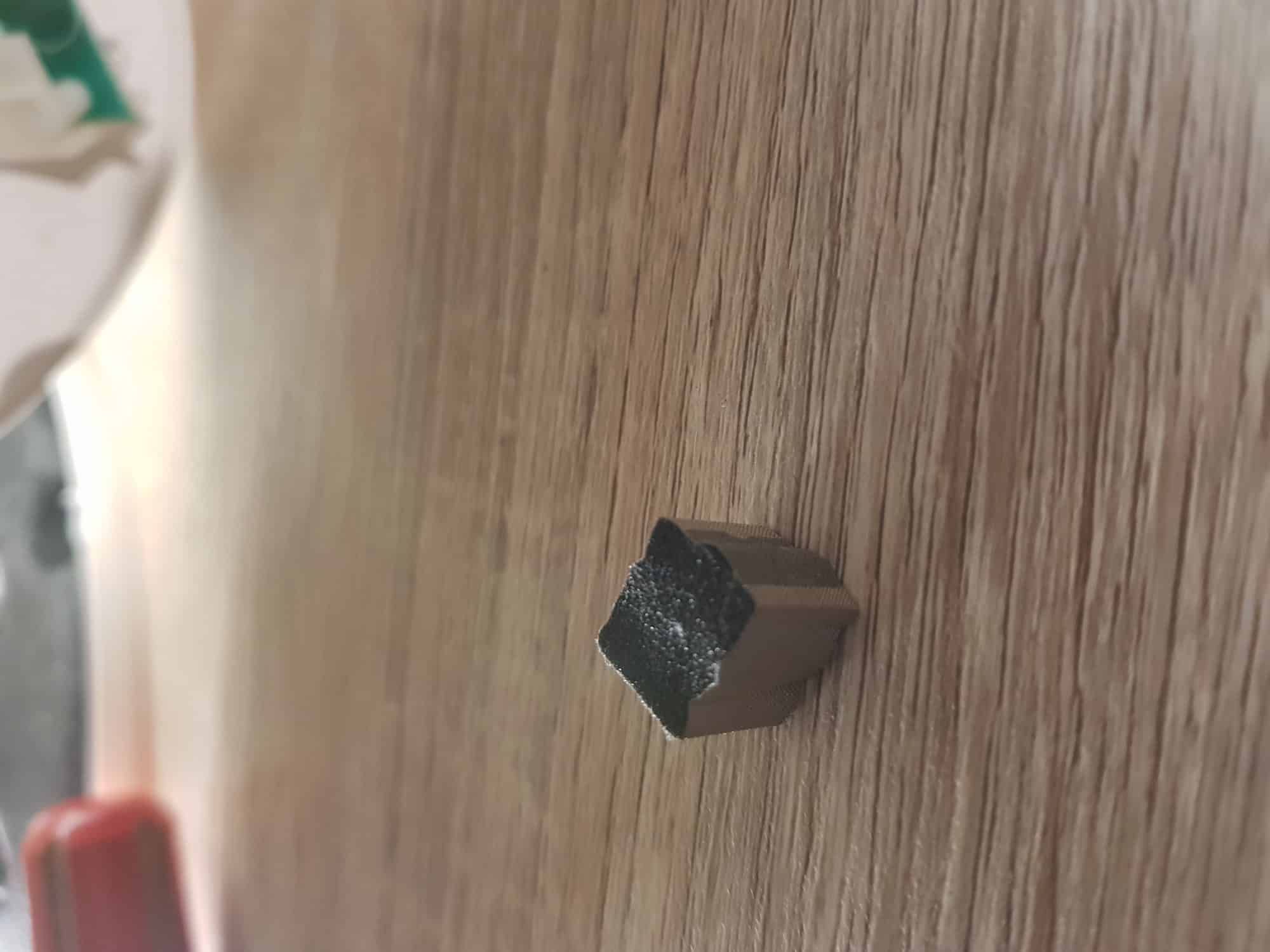

Na 100% jest to czujnik dotykowy jednak po odczepieniu gąbki przy próbie ponownej jej instalacji gąbka już nie pomaga w rozpoznawaniu dotyku

Jakies pomysły jak ją zamontować?


Już mam jest na niej podział więc trzeba 2 wyjścia połączyć po różnych stronach metalowej taśmy i wszytko jest okej

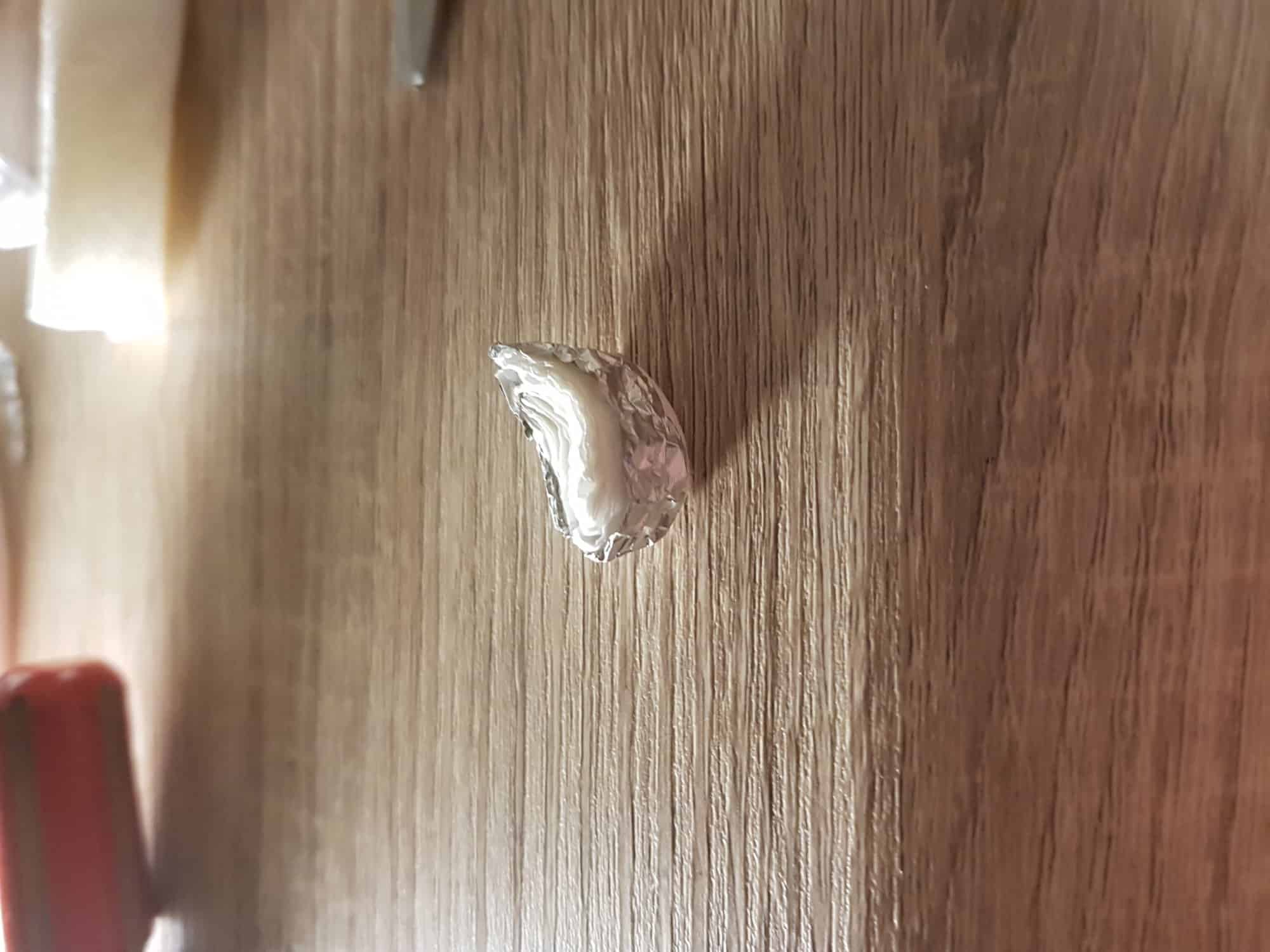

Wszytko działa jeżeli papier owiniemy folia aluminiowa


Link to post
