Arduino - podłączenie czujnika ciśnienia MPX2053GS


luki866

Pomocna odpowiedź

Witam,

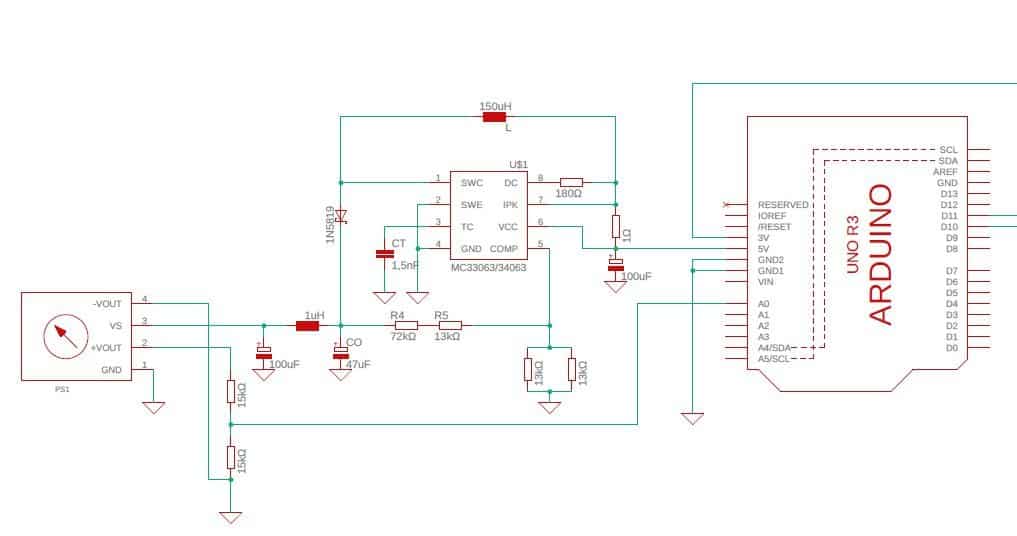

Próbuję podłączyć czujnik ciśnienia MPX2053GS, jest on zasilany 10V, dlatego na wyjściu 5V z Arduino stworzyłem przetwornicę step-up, która z tego co mierzyłem daje mi ok 9,84V. Czujnik na wyjściu zwraca bardzo małe wartości (rzędu 0,2V) niezależnie od stworzonego ciśnienia. Nie wiem czy jest to kwestia źle dobranego czujnika, czy złego podłączenia/schematu. Dołączam plik ze schematem podłączenia czujnika. Dodam, że czujnik wykorzystuję do pomiaru ciśnienia krwi przez ciśnieniomierz.


Link do komentarza
Share on other sites

Maksymalnie na wyjściu ten czujnik ma 0,04V dla 50kPa, także go pewnie przeciążasz, dla odczytu 0,2V to dajesz mu ciśnienie gdzieś 160kPa, choć z dzielnikiem 0,5 to już 320kPa. Reaguje w ogóle jeszcze? Musisz wzmocnić ten sygnał najlepiej do zakresu 0-1V i użyć wewnętrznego napięcia odniesienia z Arduino.

Link do komentarza
Share on other sites

Dzięki za pomoc. Myślałem, że w datasheecie napięcie wyjściowe było 0-10V. Mam kilka pytanek następnych apropo wzmocnienia tego sygnału teraz.

Wzmocnienie zakresu do 0-1V wystarczy? Nie lepiej do 0-5V? I czy wystarczy wzmacniacz operacyjny o odpowiednio dobranych rezystorach? Potrzebna będzie jeszcze jakaś filtracja czy coś?

Link do komentarza
Share on other sites

Czujnik ma dopuszczalne przeciążenie 200 kPa. Ciśnienie krwi u człowieka to maks. 135 mm Hg (18 kPa). Dobrze by było więc zastosować jakiś mniejszy. A wzmocnienie sygnału do ok. 4 V lub 5 z diodą Zenera na pewno poprawi dokładność. No i trzeba by układ jakoś skalibrować skoro ma mieć zastosowanie medyczne (potrzebny manometr kontrolny)

Link do komentarza
Share on other sites
