bridzysta

Biblioteka do switch'y

Pomocna odpowiedź

Cześć,

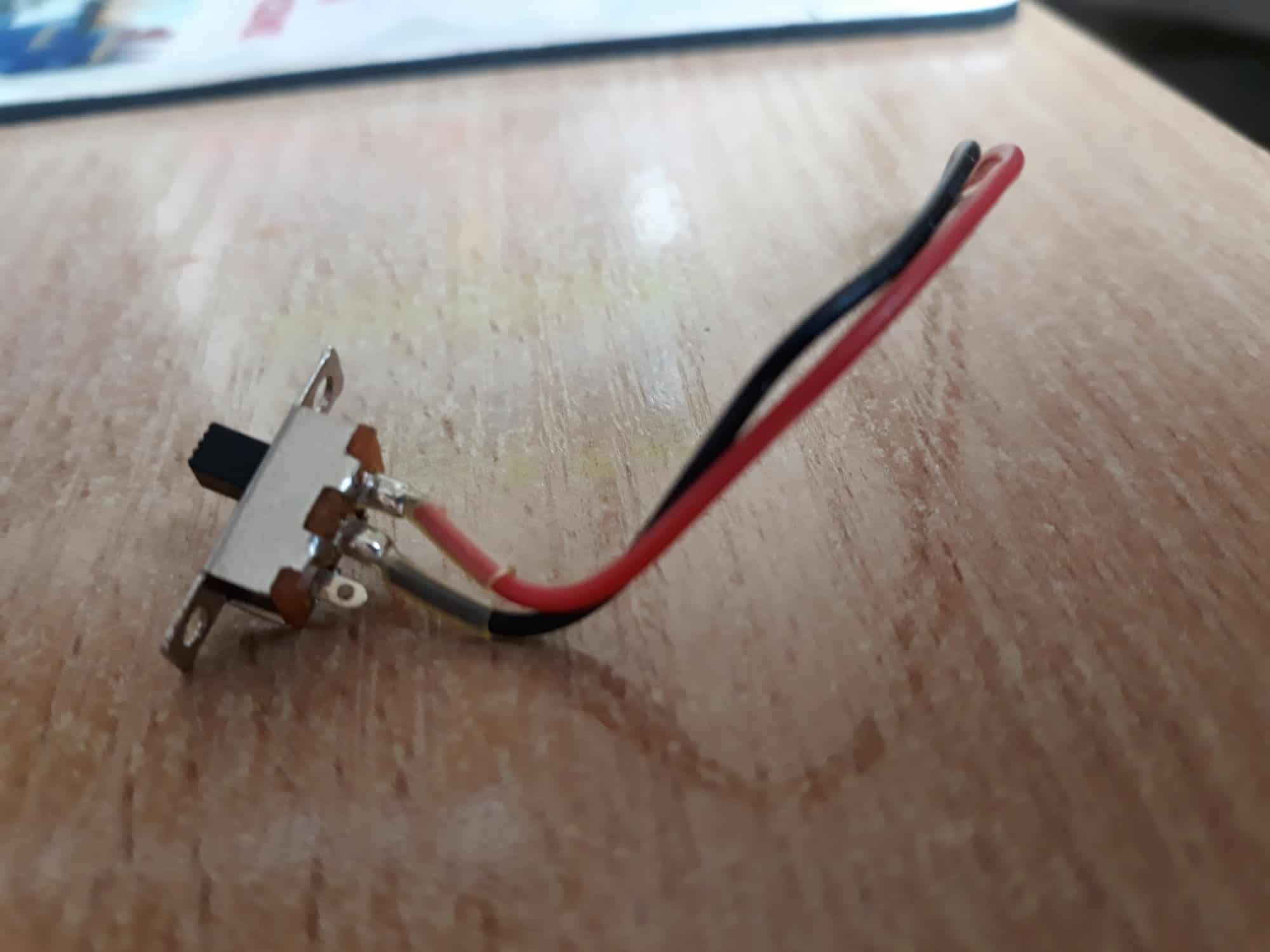

znalazłem bibliotekę do switch'y w Eagle - "switch". Ale mam problem, bo jest ich tam kilka rodzajów - czy ktoś mi pomoże dobrać odpowiednią bibliotekę do switch'a (nwm gdzie go kupiłem, leży już chwilę w domu). Przy okazji, zna się ktoś na tych oznaczeniach (załączone zdjęcie), które opisują wszystkie switch'e dwupozycyjne? 😉

20181206_114038.jpg switch_which_one.JPG

Udostępnij ten post


Link to post
Share on other sites

Do wlutowania w płytkę drukowaną robota lepszy może być przełącznik kątowy ale nie wiem co budujesz więc to teraz bez znaczenia.

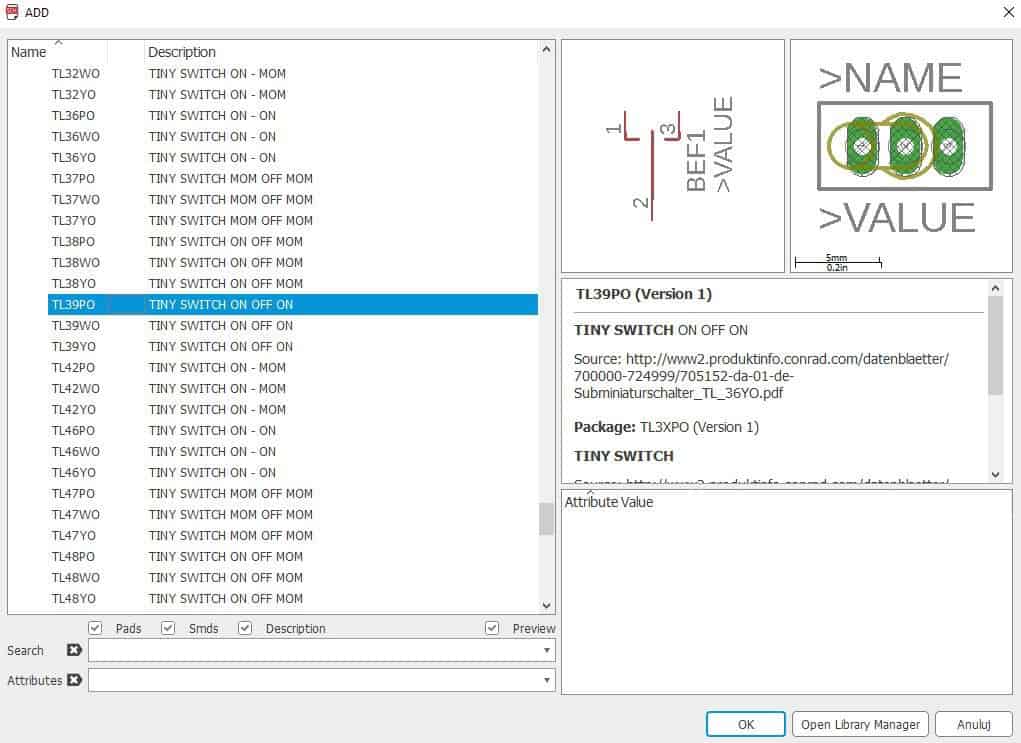

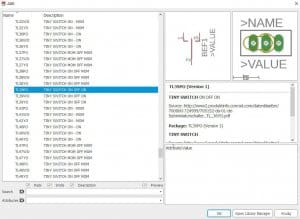

Co do konkretnej obudowy to najprościej będzie zmierzyć wymiary (głównie raster i średnicę otworów montażowych) Twojego przełącznika i porównać z gotowymi elementami w bibliotece eagle'a. W oknie z widokiem elementu (ze screena wyżej) masz podaną podziałkę, możesz z tego sobie mniej/więcej wyznaczyć wymiary. Jeżeli potrzebujesz precyzyjniejszej miary to możesz postawić element na pcb i poleceniem "dimension" (druga od dołu grupka opcji w lewym menu) zmierzyć konkretne wymiary albo użyć opcji do edycji biblioteki i tam sprawdzić ale tej opcji nigdy nie używałem i się nigdy nie bawiłem w edytowanie bibliotek.

Udostępnij ten post


Link to post
Share on other sites

Przy takich elementach raczej nie znajdziesz ich po symbolu. Trzeba dopasować coś wymiarami lub (jeśli masz odrobię wprawy) narysować własną bibliotekę na podstawie pomiarów przełącznika, który już masz. Inna sprawa, że ten przełącznik akurat słabo nadaje się do lutowania bezpośrednio w płytkę 😉

Udostępnij ten post


Link to post
Share on other sites

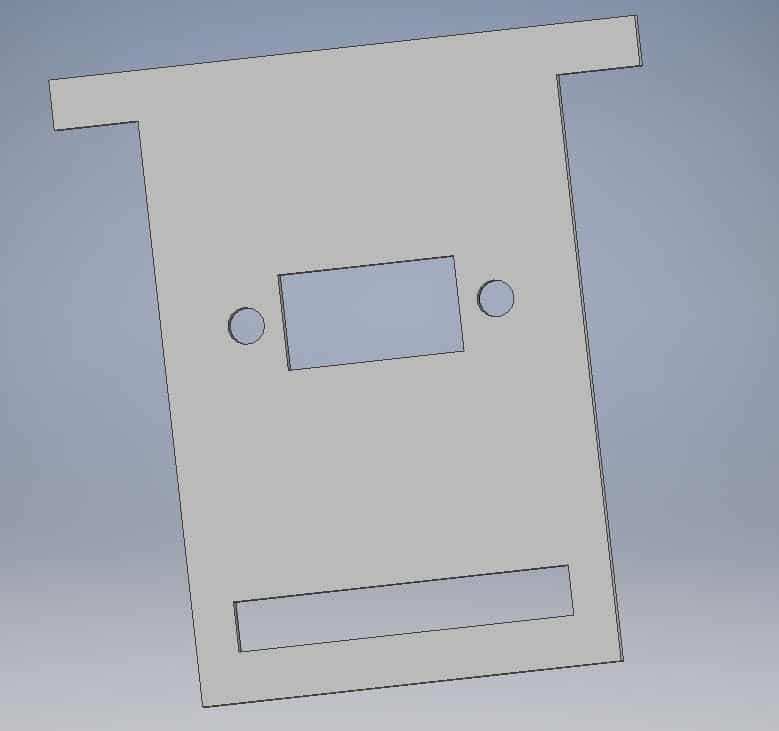

@Treker przełącznik nie będzie wlutowany w płytkę - będzie zamocowany do łącznika pomiędzy dwoma płytami (rysunek poniżej) 🙂


Udostępnij ten post


Link to post
Share on other sites

Jeżeli nie ma być wlutowany w płytkę to pewnie połączysz to przewodami? Jeżeli tak to użyj zwykłych goldpinów (biblioteka pinhead albo jumper).

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
15 godzin temu, Mechano napisał:

Jeżeli tak to użyj zwykłych goldpinów (biblioteka pinhead albo jumper).

Dokładnie, najlepiej wstaw sobie na płytce zwykłe goldpiny lub (jeśli możesz) wstaw złącze śrubowe ARK (będzie miał większe pady i otwory).

Udostępnij ten post


Link to post
Share on other sites
