Hej,

zarówno przerzutnik, jak i multiwibrator zadziałały, z tym że multiwibrator działał bardzo bardzo powoli. Niebieska dioda świeciła się ponad minutę nim nastąpiła zmiana (czerwona jeszcze dłużej) i teraz zastanawiam się z czego wynika aż taka różnica w stosunku do publikowanych filmików? Jak znajdę czas zmienię rezystory i może pobawię się kondensatorami, bo na razie efekt nie jest zbyt spektakularny 😛

Link do komentarza
Share on other sites

Dnia 15.06.2022 o 07:29, Gieneq napisał:

@marcin_1987 to jest stanowczo za duży czas przełączania. Sprawdź kondensatory i rezystory przy bazach.

Dzięki 🙂 zrobiłem trzeci raz wszystko wg schematu i zadziałało. Musiałem coś wcześniej pokręcić (tzn. jestem pewien doboru właściwych elementów, ale pewnie źle je ułożyłem na płytce). Gdyby jednak nie Twój post to myślałbym, że tak ma być (np. wybitnie pojemne kondensatory i diody z mikropoborem prądu w zestawie) 😛

  • Lubię! 1
Link do komentarza
Share on other sites

(edytowany)

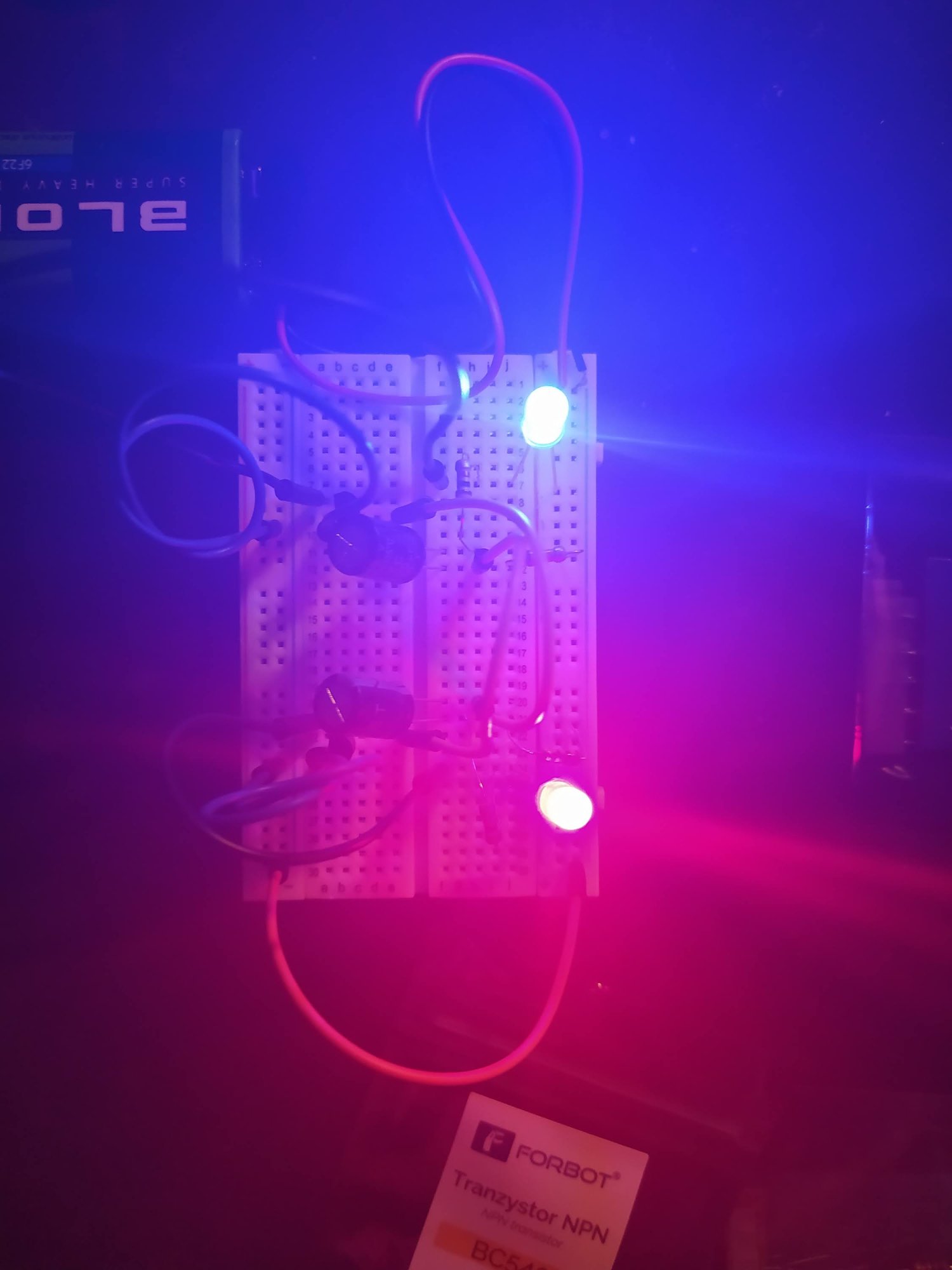

U mnie diody mocno świeciły w obu przypadkach. W przełączniku bistabilnym świeciły obie i jedna mocniej gdy przełączano- wiec działało. W kogucie się nie przełączały jedna na drugą. Użyłem tych samych rezystorów i tranzystorów do tego i tego więc pewno takie właściwości elementów. Jutro sprawdzę biorąc całkiem inne rezystory i tranzystory.IMG_20220719_005934.thumb.jpg.b4ba93fbe54528907f39f2a003a49df8.jpg

Aktualizacja: zrobiłem ponownie schemat i tym razem działa miganie. Myślę, że za pierwszym razem kondensatory były podłączone do tego tej samej bazy co leżały obok a nie na przeciwstawną.

Edytowano przez RakietowyKim
Link do komentarza
Share on other sites

Zarejestruj się lub zaloguj, aby ukryć tę reklamę.
Zarejestruj się lub zaloguj, aby ukryć tę reklamę.



Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

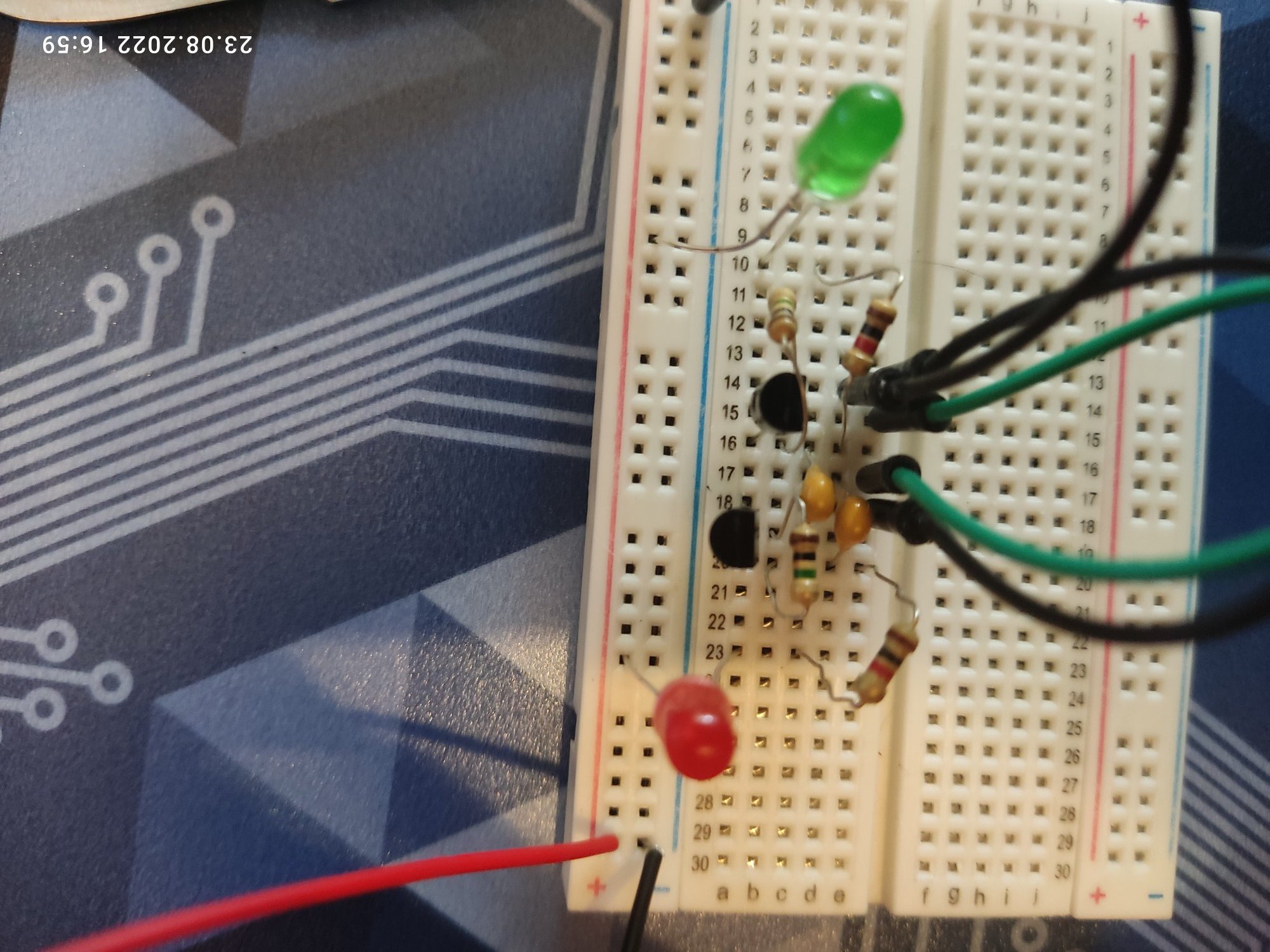

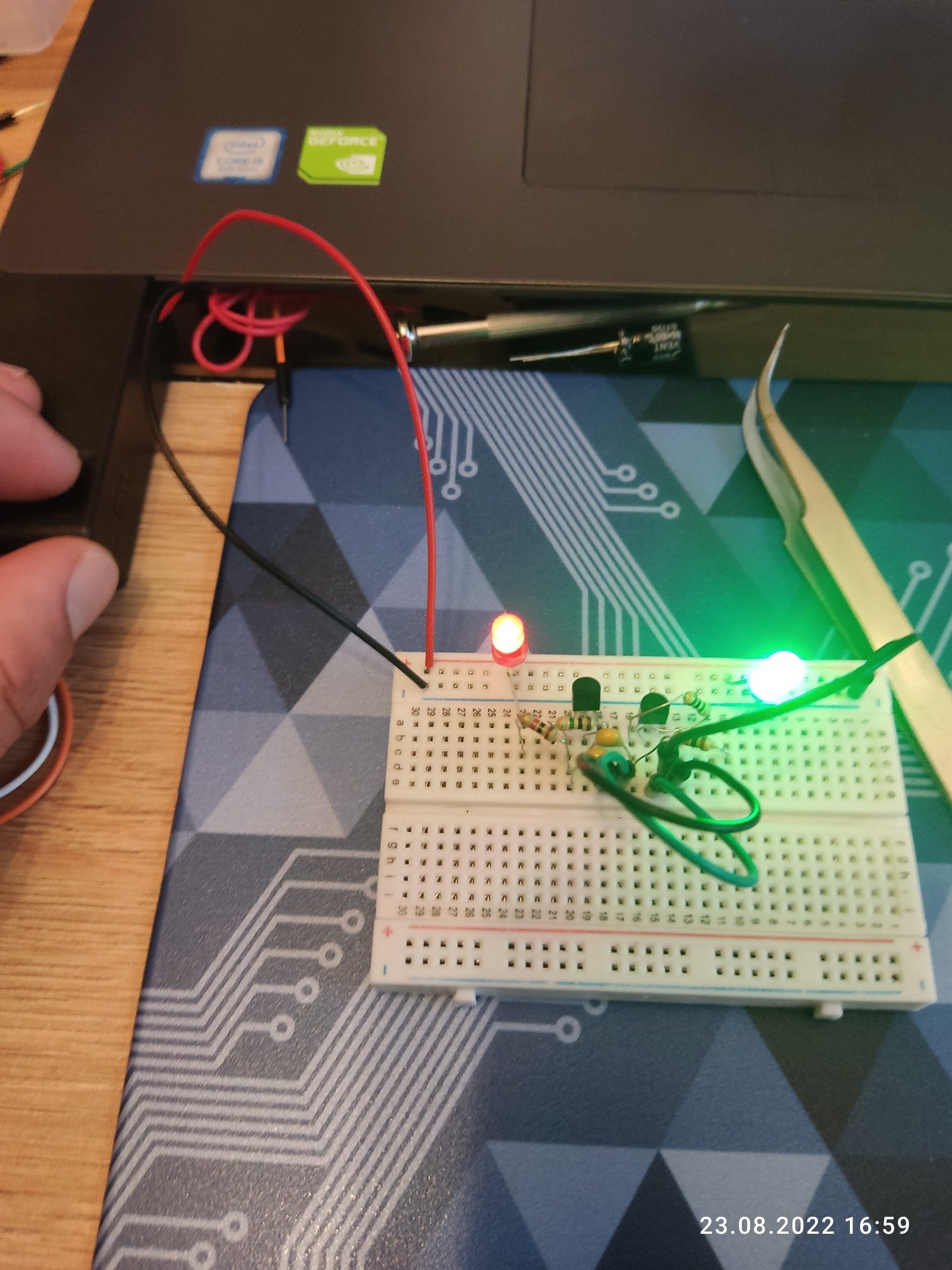

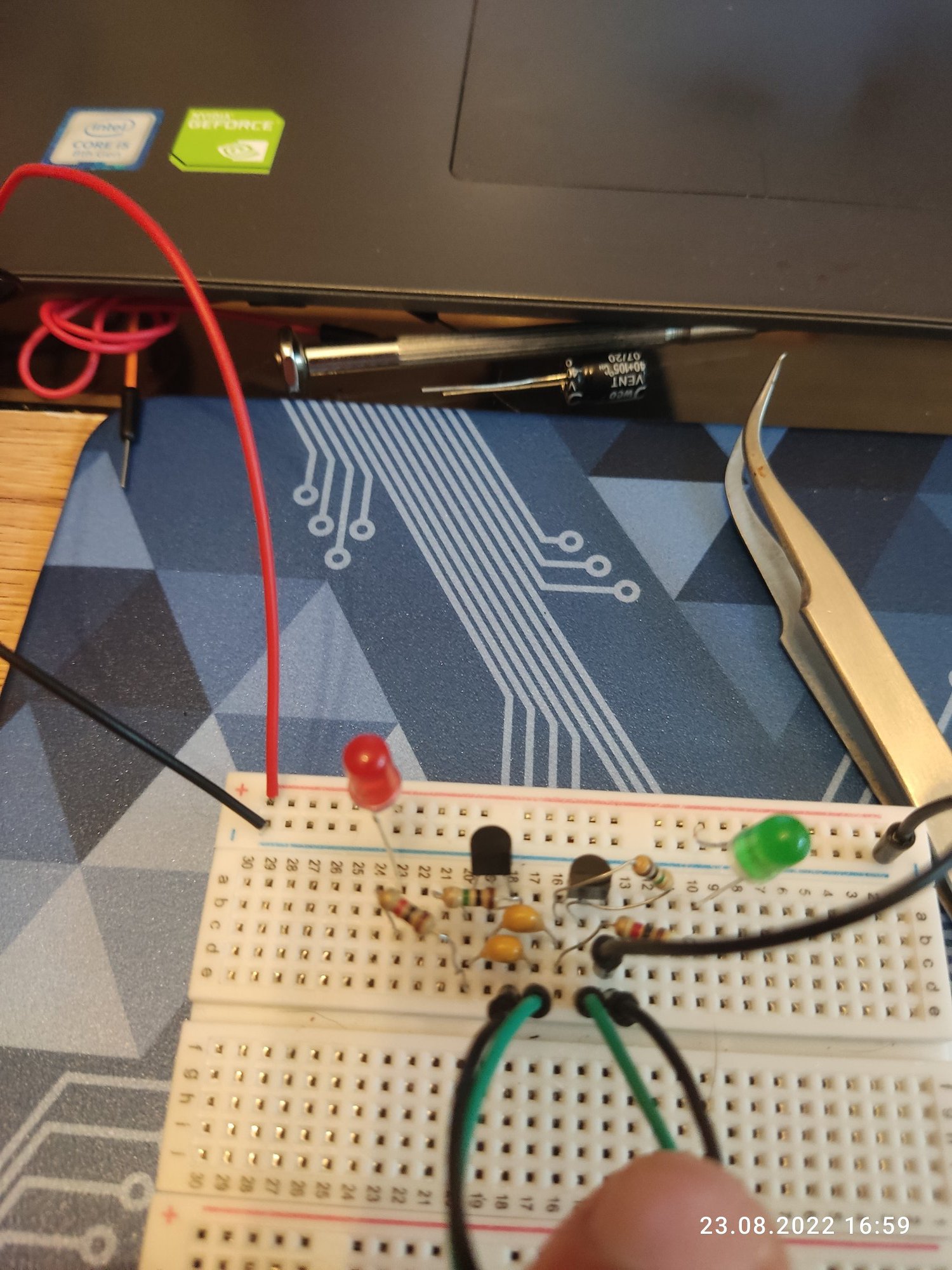

Witam mam problem z przełącznikiem bistabilnym ponieważ jak podłaczam do baterii to świeci jedna mocno druga słabo natomiast jak próbuje przełączyć na drugą to świecą się jednakowo  ale jak puszczam kable to wtedy jest odpalona ta sama co na początku.

Link do komentarza
Share on other sites

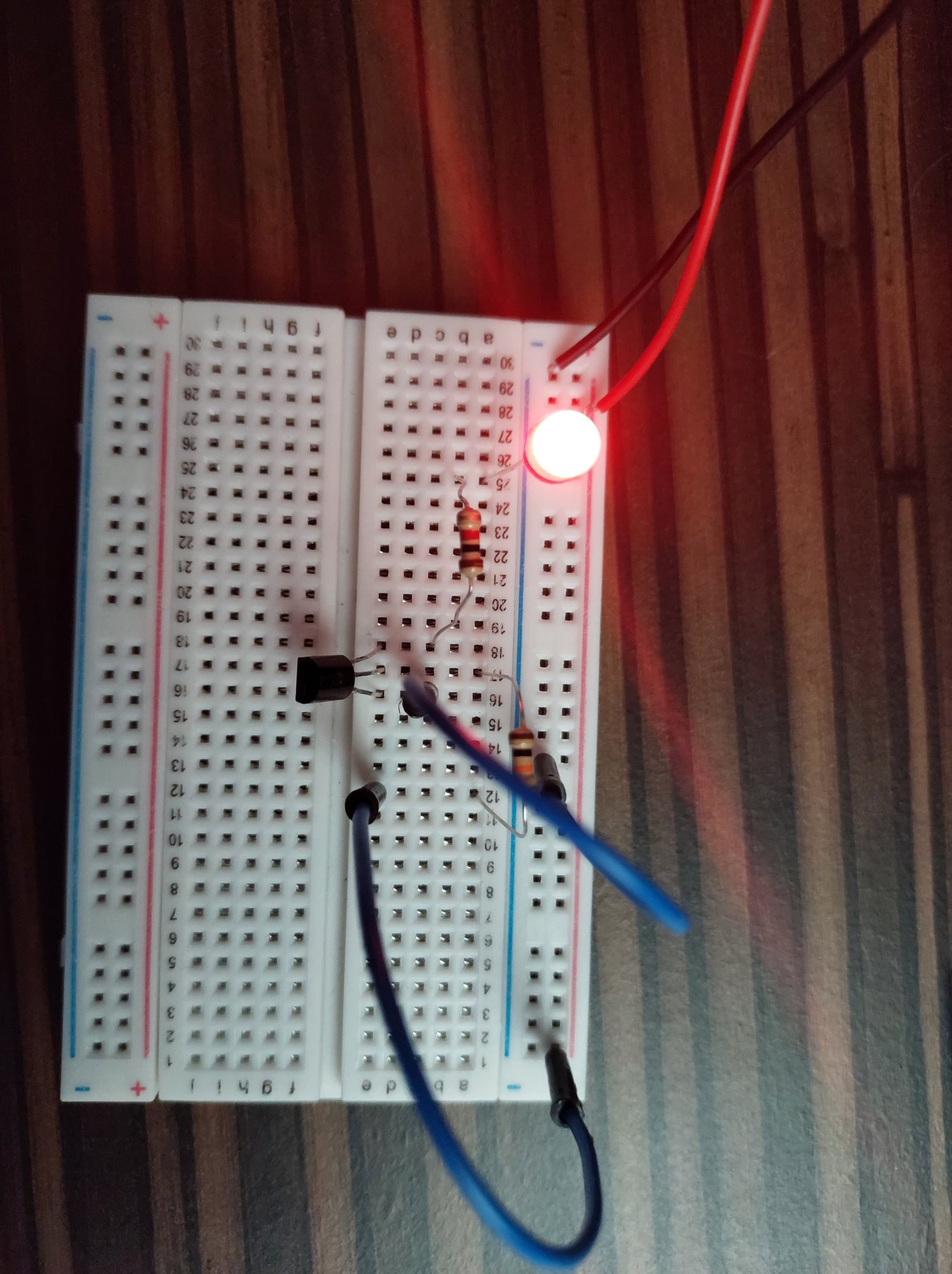

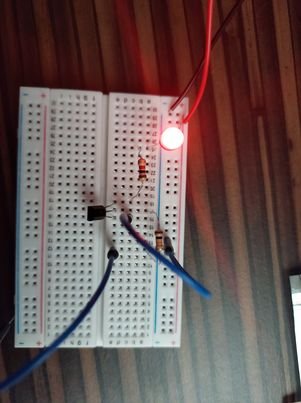

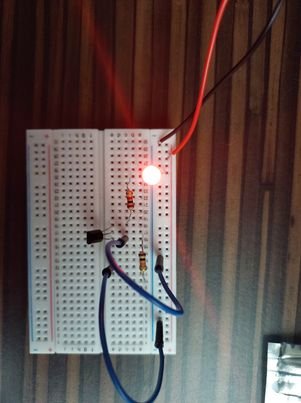

Witam. Próbowałem wykonać układ z tranzystorami BS 170 . Nie wiem dlaczego bramka zdaje się nie mieć wpływu na przepływ prądu. Układ z bramką podłączona do dodatniego potencjału, jak i do masy, zapala diodę. Tak samo jest z bramką odłączoną od układu. Wydaje mi się, że wina leży po stronie tranzystorów, które przez jakąś wadę działają jak zwykły przewodnik ,a bramka jest im zbędna.
