Kurs elektroniki – #7b – projekty z tranzystorami, MOSFETy

Pomocna odpowiedź

29 minut temu, marek1707 napisał:

Z pewnością. Wystarczy wrzucić do wyszukiwarki zapytanie "multiwibrator astabilny zasada". Jeśli po przeczytaniu kilku pierwszych opisów (i/lub obejrzeniu kilku filmów) nie będziesz ekspertem od tego układu, opisz dokładnie czego nie rozumiesz. Przecież nie ma sensu byśmy robili ctrl/C-ctrl/V z tamtych tekstów i zapychali serwer Forum powielaniem ogólnodostępnej wiedzy, prawda?

Przed napisaniem pytania zapoznałem się z kilkoma filmikami oraz opisami działania multiwibratora astabilnego i oczywiście zgadzam się, że powielanie ich tutaj nie ma sensu. Rzeczą, której nie rozumiem jest sposób rozładowywania się kondensatora z ujemnym napięciem, a mianowicie to, jak przemieszcza się ładunek z kondensatora.
Czy najpierw ładunek zebrany w kondensatorze odprowadzany jest do plusa, żeby napięcie na kondensatorze wyniosło zero, a potem z minusa przypływa nowy ładunek, żeby napięcie znowu było dodatnie? Wydaje mi się to trochę absurdalne, dlatego aby rozwiać wszelkie wątpliwości zadałem powyższe pytanie.

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Hm, to jeśli idea utrzymania ładunku na kondensatorze sprawia Ci kłopoty, to może wróć do opisów działania kondensatora? Może pominąłeś jakieś podstawy a bez tego trudno będzie rozumieć coraz bardziej skomplikowane układy? To jakbyś próbował czytać nie znając wszystkich liter.

Nie ma jakiegoś "specjalnego" sposobu ładowania albo rozładowania kondensatora. Przeczytaj jeszcze raz to co napisałem we Wskazówce, bo to tłumaczy zachowanie układu tego multiwibratora. Nawiasem mówiąc nie rozumiem dlaczego ten zawodny, kiepski i pełen wad przerzutnik jest przytaczany na okrągło w szkółkach elektronicznych. Przecież o niebo łatwiejsze w wytłumaczeniu i lepsze w działaniu są układy z jednym kondensatorem, choćby z tranzystorowym przerzutnikiem Schmitta który obowiązkowo należy omówić wcześniej.. Ani nie jest to układ stosowany praktycznie (chyba że czasem jako wprawka na płytce stykowej), ani też - jak się okazuje - nie jest łatwo zrozumiały.

To może jeszcze raz innymi słowami: kondensator "nie chce" zmienić swojego ładunku a więc i na napięcia na sobie więc musisz się postarać by to zrobić. Jeżeli nie masz czasu bo jakiś proces zachodzi szybko to spokojnie możesz założyć, że napięcie na kondensatorze (ale nie osobno na jego okładkach mierzonych względem masy) jest stałe. I teraz: gdy masz sytuację w której kondensator jest naładowany do jakiegoś napięcia tzn. powiedzmy po jego lewej stronie jest +0.5V (względem masy - która jest naszym potencjałem odniesienia) a po prawej jest 10V (bo naładował się przez jakiś opornik z plusa zasilania) czyli jest na nim 9.5V i teraz prawą stronę nagle "przesuniesz" np. o 10V w dół (np. włączając tranzystor) to na kondensatorze wciąż jest te 9.5V (bo proces przełączania był bardzo szybki więc ładunek się nie zmienił) ale to jednocześnie oznacza, że lewa strona przesunęła się o tyle samo jak prawa, czyli zrobiło się tam +0.5V-10V = -9.5V względem masy. To żadana magia. Dopiero teraz zaczynają płynąć jakieś prądy przez oporniki i powoli zmieniają ładunek czyli napięcie na kondensatorze. Prawa strona jest wciąż przywarta tranzystorem do masy i jest tam 0V, ale lewa powoli idzie w górę i ma -8V, -6V... 0V, +0.5V itd..

EDIT: Prąd do kondensatora płynie z opornika podpiętego do plusa. Tuż po przełączeniu masz kondensator wciąż naładowany tak, że poprawej jest +9.5V względem lewej strony. Ponieważ prawa jest zwarta do 0V to po lewej jest -9.5V względem potencjału odniesienia czyli masy. I teraz wpływający do lewej strony z plusa przez opornik prąd powoduje rozładowanie tego kondensatora: robi na nim powoli coraz mniejszy minus, przechodzi przez 0V (czyli przez całkowicie rozładowany kondensator) i zaczyna go ładować w przeciwną stronę..

http://www.eres.alpha.pl/elektronika/articles.php?article_id=320

Edytowano przez marek1707
  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Czy można użyć jakiś innych tranzystorów zamiast tego powyżej, gdyż BC327 nie działał w tym pierwszym projekcie.

Mam w posiadaniu:

  • BC327-25 i BC337-25
  • C1815 CR 3E
  • S8050 GR331
  • 2N3906 H331
  • 2N3904 H331
  • 2N 2907 A331
  • 2N2222 A331
  • SB550 D331



Udostępnij ten post


Link to post
Share on other sites

@THANOS, witam na forum!

1 godzinę temu, THANOS napisał:

Czy można użyć jakiś innych tranzystorów zamiast tego powyżej

Czyli jakiego? 😉

Udostępnij ten post


Link to post
Share on other sites

W pierwszym przykładzie coś mi szwankuje , bo gdy chcę żeby lampka świeciły gdy się zaswiecla a druga zgasła to nie chcę się tak zrobić







Udostępnij ten post


Link to post
Share on other sites

@Zuraw a czy robisz zadanie na bazie elementów z zestawu do kursu? Czasem drobne różnice w używanych podzespołach mogą powodować problemy.

Też pomocne mogłyby być dodatkowe informacje o tym co składasz - np zdjęcie montowanego układu.



  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Mam zestaw do kursu z botlanda a po prostu diody LED źle działają (że gdy poszcze przewody dipdy po prawej stronie to automatycznie przienia się na drugą)

Udostępnij ten post


Link to post
Share on other sites
4 godziny temu, Zuraw napisał:

Mam zestaw do kursu z botlanda

@Zuraw zarejestruj swój zestaw (ulotka z kodem była w środku) to na przyszłość będziemy wiedzieli jaki masz zestaw i będzie łatwiej 🙂

4 godziny temu, Zuraw napisał:

o prostu diody LED źle działają (że gdy poszcze przewody dipdy po prawej stronie to automatycznie przienia się na drugą)

Musiałeś popełnić błąd w montażu - pokaż wyraźne zdjęcie swojego układu to go wspólnie sprawdzimy. Ciężko udzielić jakąś pomoc bez wglądu w Twój projekt 🙂

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Już jest dobrze coś źle podłonczyłem😉

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

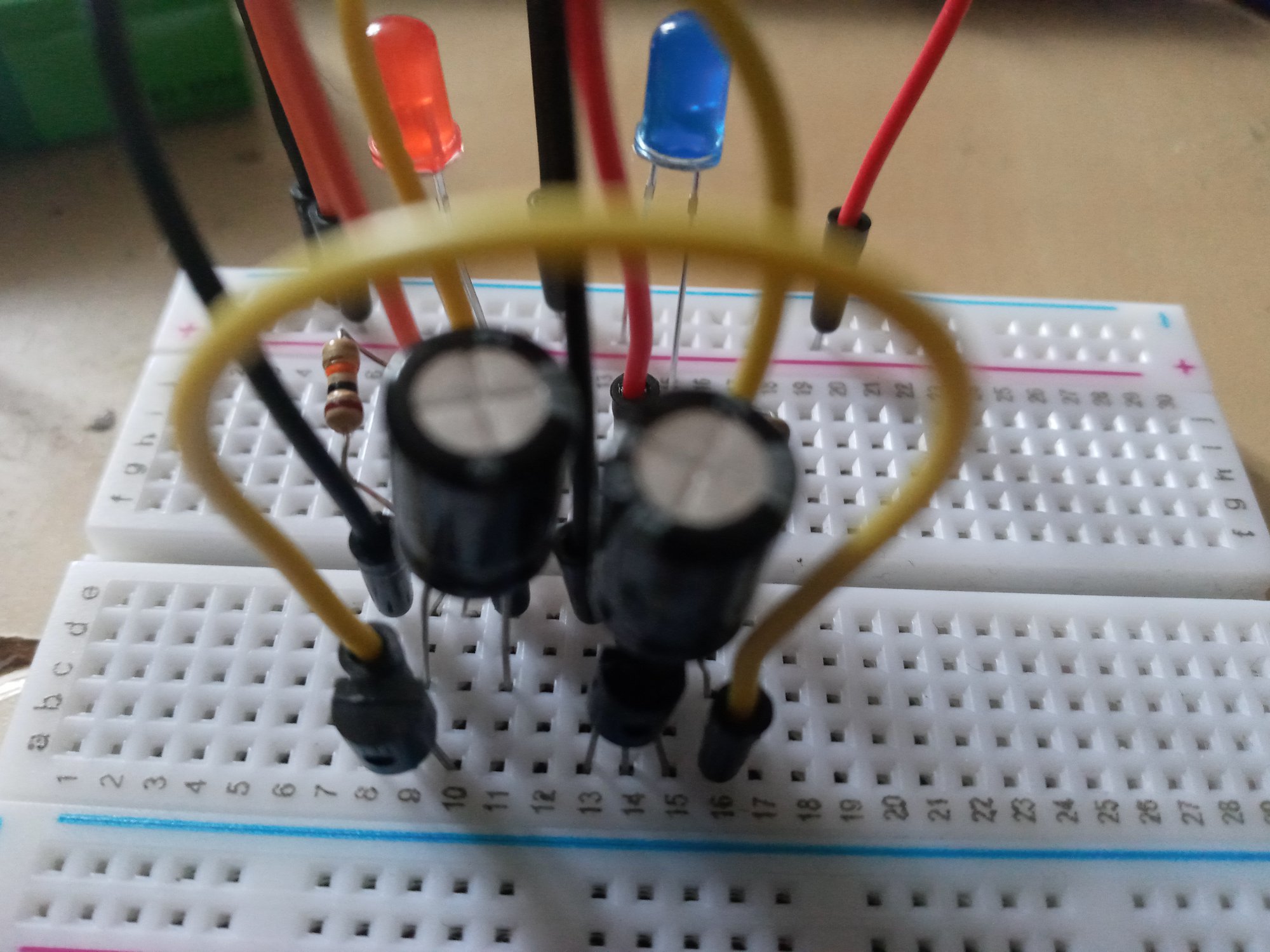

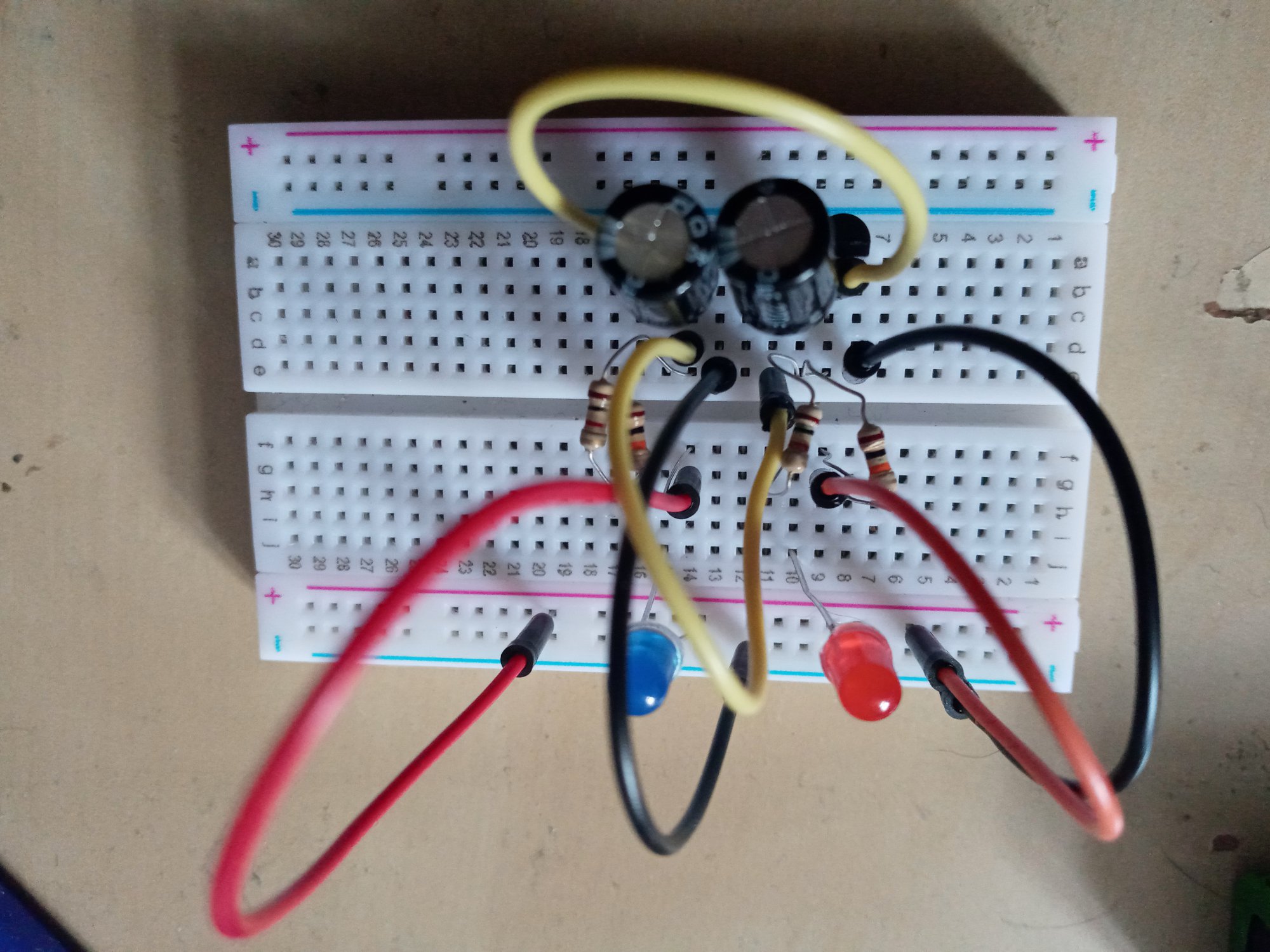

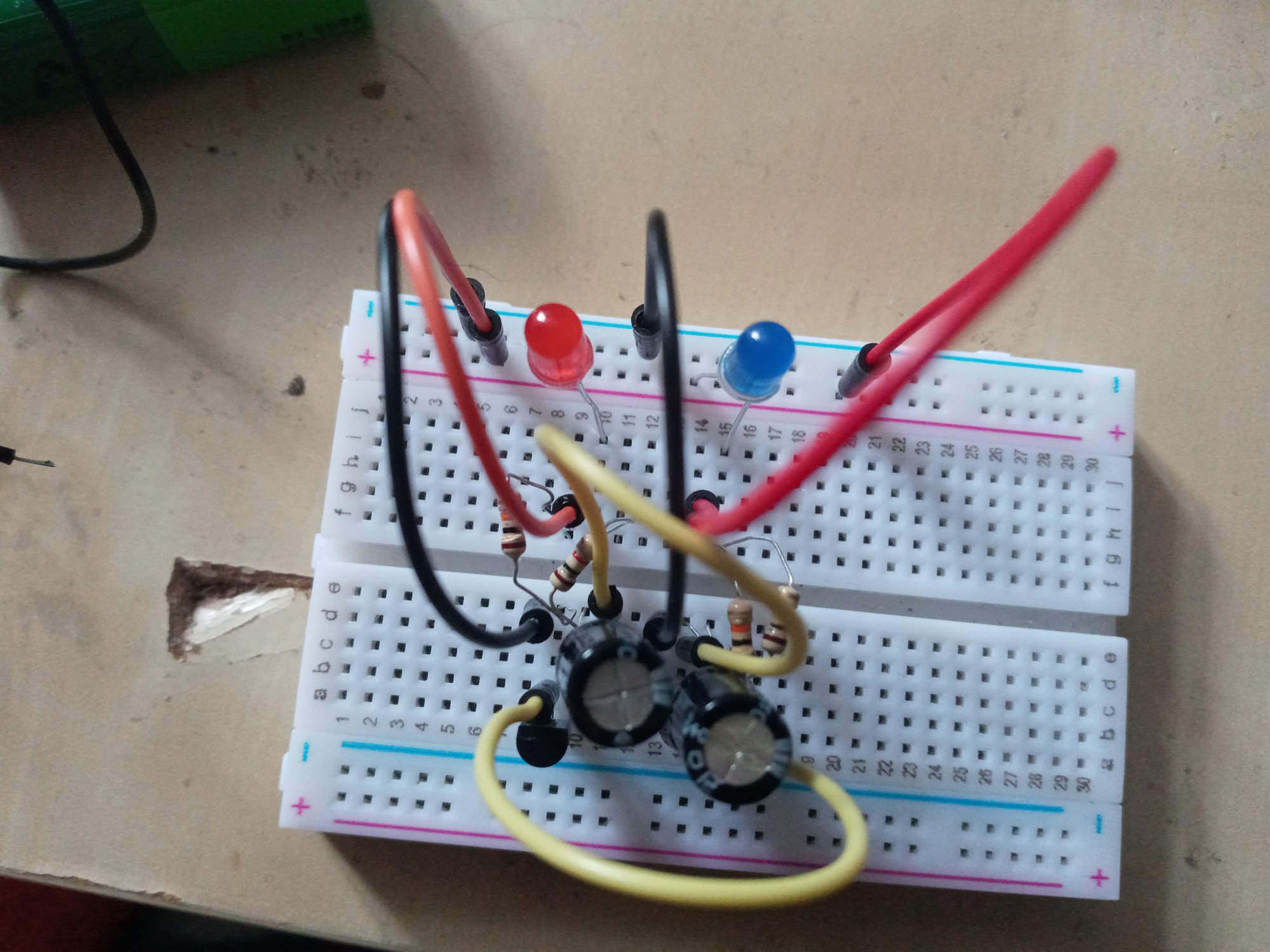

A gdzie mają być podpięte kondensatory (drugi przykład) bo nie widzę dobrze na zdjęciu

Udostępnij ten post


Link to post
Share on other sites

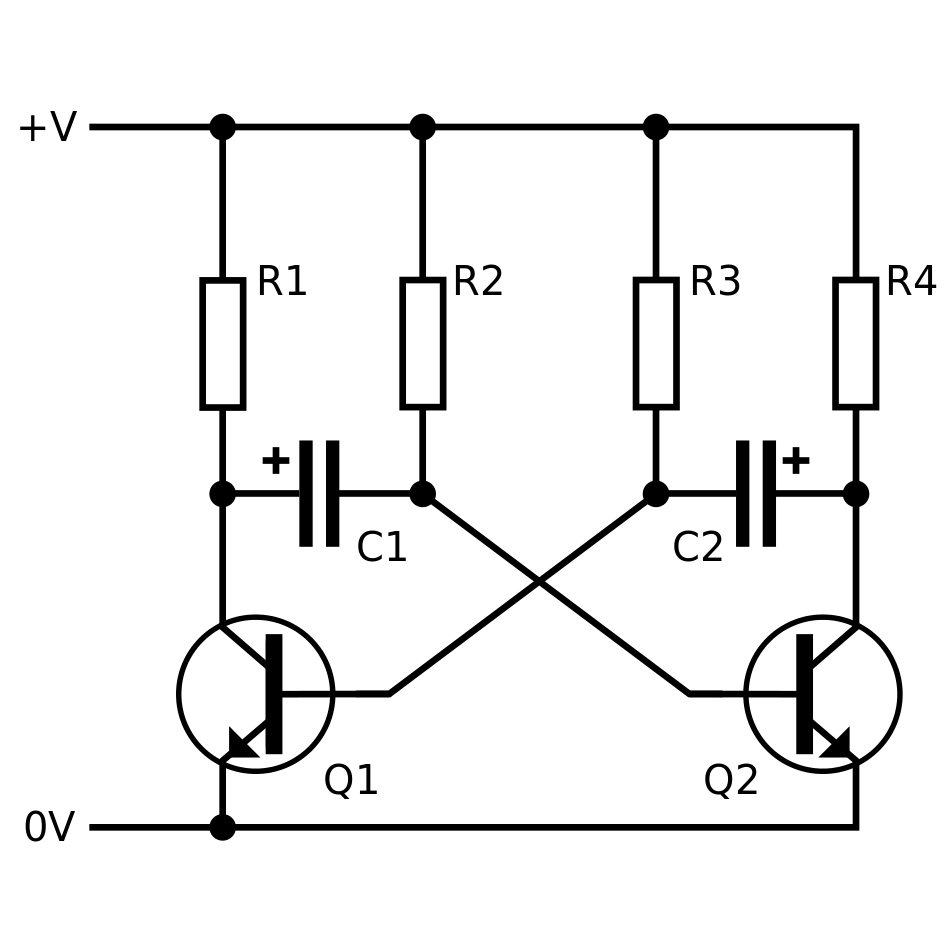

Na zamieszczonej grafice jest to bardziej czytelne (albo schemacie). miejsca na grafice kondensatorów z szarymi kółeczkami - dziurki w płytce o współrzędnych C 10, 11 oraz C 15, 16. Zachęcam też do samodzielnego montażu na podstawie schematów, a w razie problemów odsyłam do artykułu o tym Jak czytać schematy? Powodzenia 🙂

  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

@Gieneq i @Teker Wielkie dzięki za pomoc🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
