Witam wszystkich, zachęcony konkursem opiszę mój niedawny projekt i na tym forum, projekt ten pojawił już się na majsterkowie, kto nie zna to polecam ten portal. Artykuł podzielę na trzy części: budowa, szybki poradnik jak się tego używa i dlaczego taka nie inaczej. To po raz któryś, zaczynamy.

Budowa

Projekt powstał dzięki temu że jestem harcerzem i na pewno zostanie wykorzystany przy jakiś grach, ale jak lubicie się bawić to bez problemu można wykorzystać go do komunikacji, chyba że nadejdzie apokalipsa zombi i nie będzie innego wyjścia.

Będzie nam potrzebne:

(ilość jest podana do budowy 2 urządzeń, choć można zbudować więcej i je połączyć)

  • 4 lub 2 stare baterie 9v(albo gniazda dla tych baterii)
  • 2 włączniki chwilowe
  • 2 buzzery z generatorem
  • 2 diody led bardzo fajne zestawy diod mają na botlandzie
  • 4 diody prostowicze
  • 2 jakieś mocowania kabli( ja użyłem kostek)  takie będą idealne
  • jakaś obudowa




Tak więc zabieramy się za cięcie.


I po chwili.


A teraz wyciągnijmy nasze złącza ze starej baterii 9v


Układ w środku będzie wyglądać tak.


I teraz popełniłem największy błąd. Wmontowałem wszystkie bebechy do środka zamiast najpierw skończyć obudowę, ale cóż, trzeba uczyć się na błędach, a reszta pracy przebiegała następująco.


Jedna kostka jaką wykorzystałem pochodziła z listwy więc musiałem ją zaszpachlować szpachlą do drewna.


I tu już ostateczne testy przed malowaniem. Jak widać trochę wiórów z klejem poszło, trzeba się będzie postarać bardziej następnym razem ;).


Jeszcze pomalować i gotowe.


Jak to działa?

Na początku trzeba minimum dwa urządzenia ze sobą połączyć.Zasada jest prosta. Wciśnięcie przycisku powoduje zamknięcie obwodu, z buzzera wydobywa się pisk i jeśli dioda się świeci znaczy to, że odbiornik sygnał odbiera, a jeśli nie to należy zmienić kolejność kabli w kostce. Jeśli nie zadziała czeka nas spacer do kolegi by sprawdzić czy na pewno podłączył to co trzeba tam gdzie trzeba.

Tyle z samego urządzenia, a teraz sama komunikacja. Sposoby są dwa.W tym łatwiejszym umawiamy się że jakiś rym coś oznacza a inny coś innego np. początek rytmu „Przez twe oczy zielone” to chodź do mnie a  „Miłość w Zakopanem” to zaraz będę, zagrzej pizze.W profesjonalnym posłużymy się alfabetem Morse’a. Wszystkie litery i znaki są kodowane według tej tablicy:


Kropka oznacza krótki dźwięk, a kreska długi. Słowa możemy oddzielić dłuższą przerwą niż między literami, zdanie bardzo długim dźwiękiem. Szkoły są różne. Praktycznie przy nadawaniu najłatwiej wykorzystać tą tablicę:


i nadając w myśli mówimy sobie słowo=literę zatrzymując się na o.Przy odbieraniu łatwiej skorzystać z tej tablicy:


Słysząc kreskę wybieramy ramię z kreską, słysząc kropkę ramię z kropką i następną kropkę analogiczne ramię z kropką, jeśli to koniec litery dochodzimy do D i zapisujemy to na kartce.

Dlaczego tak?

Zawsze czytając o jakimś projekcie i chcąc go wykonać sprawdzałem wszystko co do czego służy, jak działa, czym można to zastąpić itd. Dlatego umieszczam tą część dla takich osób jak ja.

Dwie baterie zamiast jednej?-Dwie baterie połączone szeregowo dają nam 2 razy wyższe napięcie niż jedna, choć układ na jednej też działa, ale dostęp do wyższego napięcia spowoduje że jest możliwe przyłączenie dłuższego przewodu.

Buzzer z generatorem-No wiadomo, jakoś sygnał musimy odczytać, a patrzenie na migoczącą diodę nie jest wygodne.

Dioda led-Bez niej nie wiedzielibyśmy czy nasz sygnał dochodzi, a po co się trudzić na marne, warto tutaj jeszcze zaznaczyć że buzzer jaki użyłem ma taki opór, że użycie dodatkowego opornika dla diody nie jest konieczne.

Dioda prostownicza przy diodzie led-Prąd musi płynąć w 2 strony, a jeśli zastosowalibyśmy zwykły kabel, to dioda nie będzie świecić

Dioda prostownicza przy buzzerze-Buzzer działa tylko jeśli podepniemy go + do +, a – do -, w przeciwnym wypadku może się popsuć więc warto go chronić.

To by było na tyle. Jeśli zauważyliście jakiś błąd śmiało dajcie znać, nikt nie jest nieomylny, a ja należę do tych często mylnych ;). Dzięki za przeczytanie.



Edytowano przez Treker
Poprawiłem formatowanie.
  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

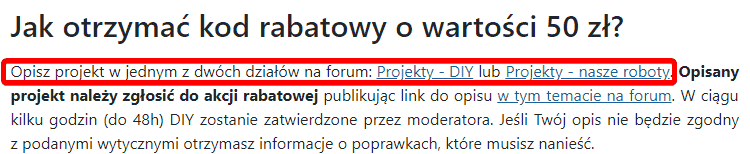

Witam na forum i dziękuję za opis projektu. Zgłosiłeś go do naszej akcji rabatowej, ale zgodnie z informacjami z ogłoszenia, w akcji udział biorą jedynie projekty umieszczone w działach "Projekty - DIY" oraz "Projekty - nasze roboty". Informacja ta jest zawarta na samym początku ogłoszenia:
