Witam bardzo się ciesze że mogę się z wami podzielić moim projektem.

Nazywam się Wiktor mam 14 lat. Od 3 lat interesuję się elektroniką. Elektronikę zainteresował mnie dziadek który także interesuje się elektroniką. Na początku budowałem z zestawu ,,sekrety elektroniki'' później z ,,arduino''. A teraz buduję własne i internetowe projekty. Mam w domu rezystory, diody LED, tranzystory, przełączniki,  silniki i wiele innych rzeczy elektronicznych. Mam też narzędzia i akcesoria niezbędne do budowania różnych układów np. lutownicę, odsysacz, szczypce, trzecią rękę, ściągacz izolacji z przewodów.  Dlatego że buduję różne projekty stwierdziłem że przydał by mi się dwukanałowego rozdzielacz napięcia. Przy okazji oglądania i szukania różnych regulatorów napięcia znalazłem na stronie ,,botland'' sterownik silnika dc jednokanałowy. Pomyślałem że idealnie się sprawdzi w roli regulatora napięcia. Dlatego że przydał by mi się dwu kanałowego regulatora napięcia użyłem dwóch takich sterowników. Wszystko zamontowałem w plastikowej obudowie użyłem także wyłącznika służącego do przełączania czy dwa sterowniki mają być zasilane z tego samego źródła zasilania czy z osobnych.

Ponieważ nie wypisałem wszystkich elementów elektronicznych których użyłem dlatego je tutaj wypisuje: sterownik silnika dc, wyłącznik okrągły, wyłącznik kwadratowy, plastikowa obudowa, dioda LED na 20v, gniazda bananowe poczwórne.



1.Parametry sterownika silnika dc w roli regulatora napięcia

  • zasilanie od 8v do 28v
  • prąd 3a
  • 1 kanał
  • złącza gniazda śrubowe typ ARK
  • sterownik układ czasowy NE555



2. Parametry  regulatora napięcia

  • zasilanie od 8v do 28v
  • prąd 3a na jeden kanał
  • 2 kanały
  • złącze głośnikowe
  • każdy kanał można wyłączyć
  • możliwość zasilania z jednego źródła zasilania



3. Budowa





1

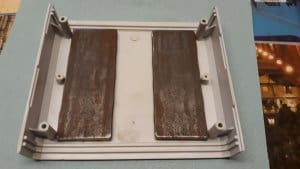

Żeby przy ruchu podłączonych przewodów rozdzielacz się nie przesuwał zastosowałem metalowe obciążniki.



2



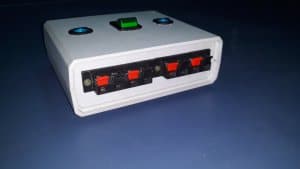

 Widok zamontowanych dwóch sterowników silnika wraz z poczwórnymi gniazdami bananowymi.







3

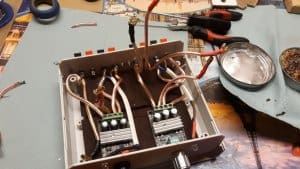

 Tak wygląda teraz regulator napięcia wraz z przewodami.









4

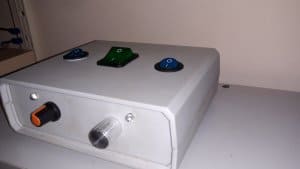

Oto widok końcowy. Pierwszy wyłącznik z lewej strony służy do włączania i wyłączania lewego sterownika, a pierwszy wyłącznik od prawej służy do włączania i wyłączania prawego sterownika. Wyłącznik środkowy (zielony) służy do przełączania czy sterowniki mają być zasilane z tego samego źródła zasilania czy z dwóch różnych.





5

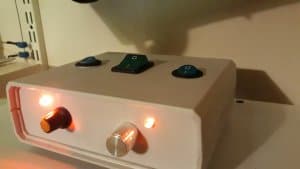

Tak wygląda wszystko gdy jest podłączane do zasilania.

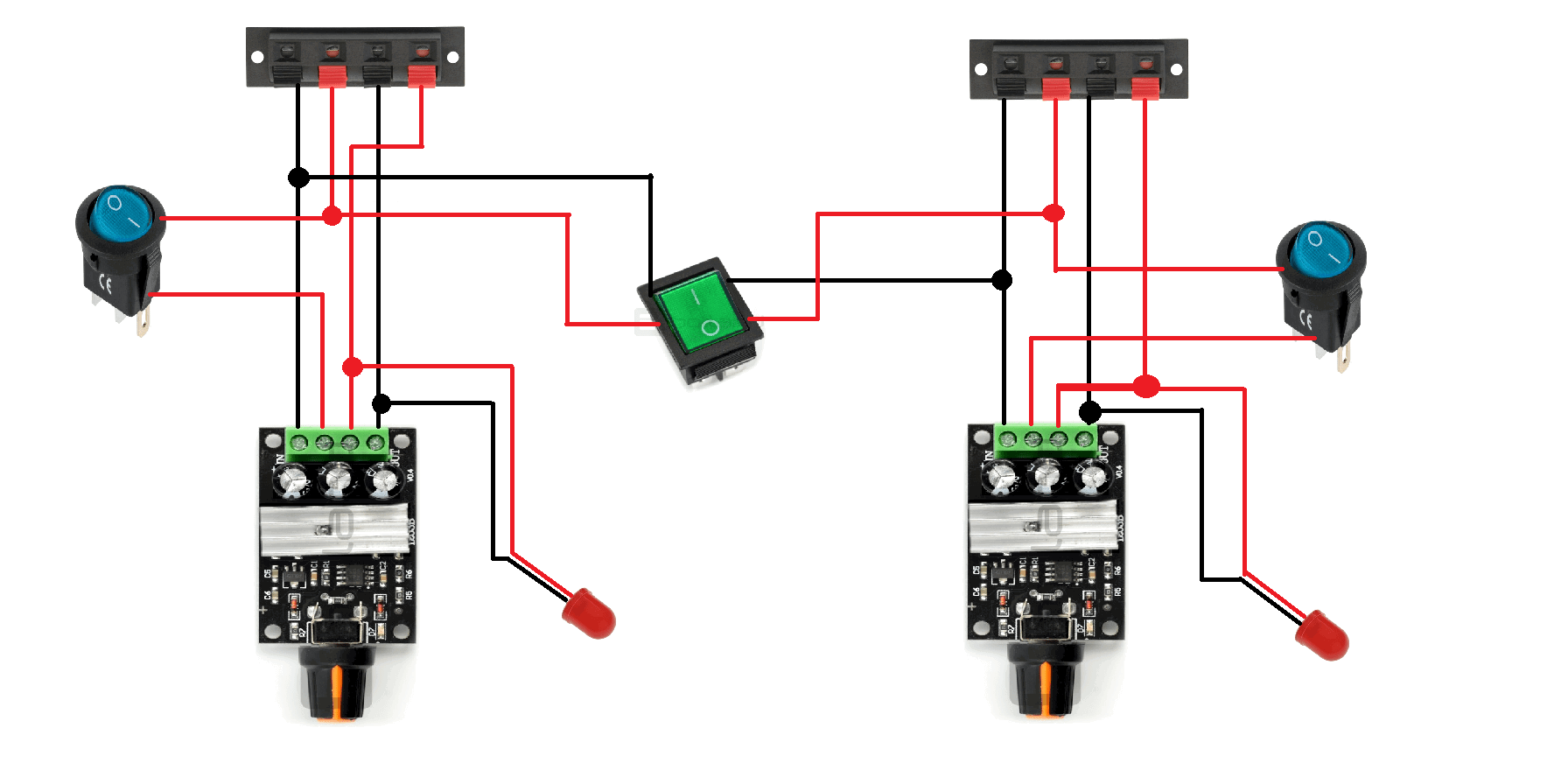

Dołączam też schemat wszystkich połączeń myślę że czytelny.






Widok z tyłu gniazdek głośnikowych.







Dziękuję za przeczytanie mojego projektu i proszę o komentarz.😃
