Witam chciałbym Wam pokazać własnej roboty sterownik do podświetlenia podłogi (akurat w kuchni). Cały sterownik jest oparty o Atmega328p.

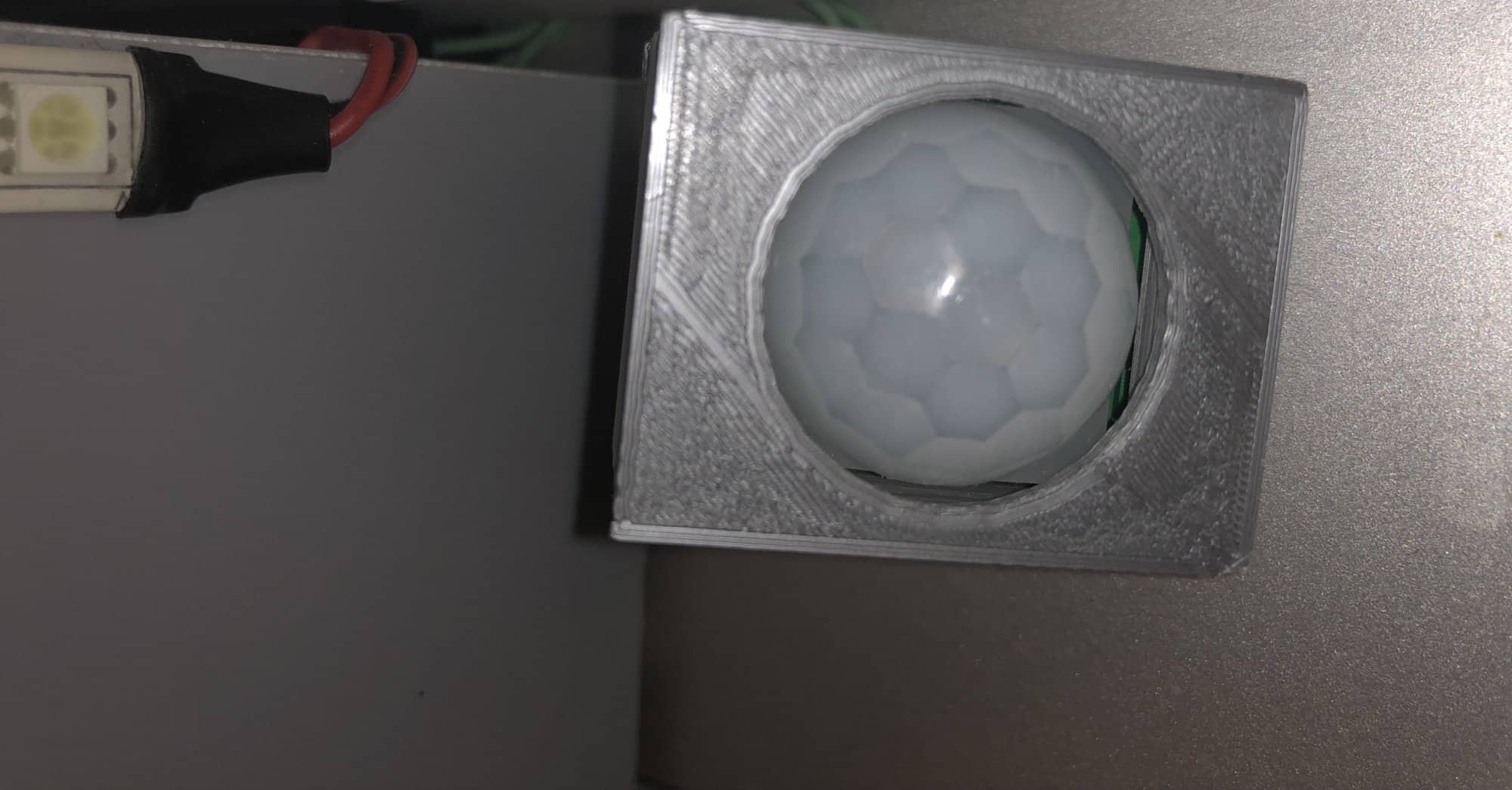

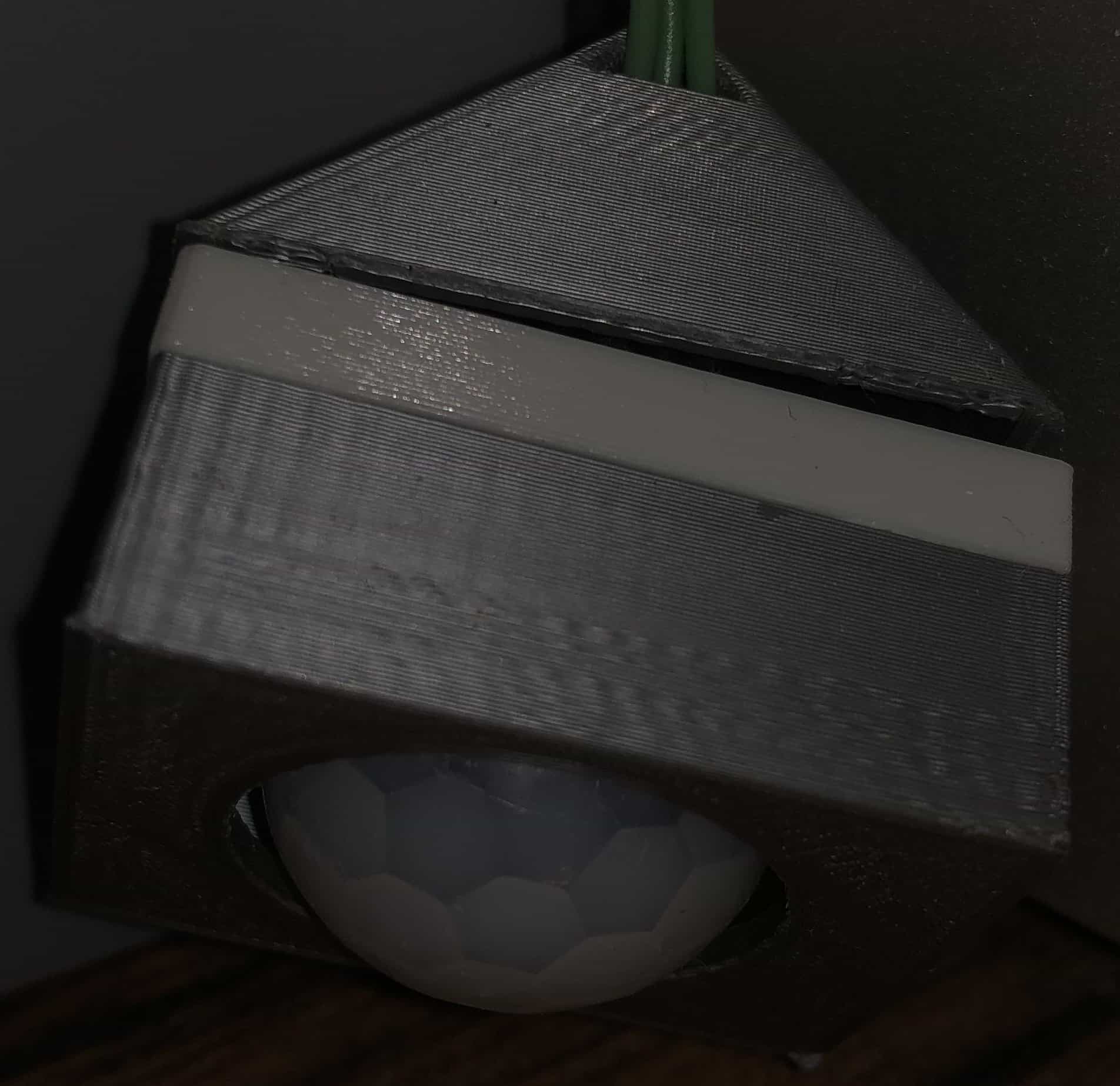

Głównym problemem było zrobienie tak zwanej siatki na podłodze tak by obiekty były wykrywane. W tym celu użyłem dwóch czujek pir. Po odpowiednim wyskalowaniu zasięgu łapały tylko obiekty które znajdowały się w pomieszczeniu. Bardzo ważną rzeczą o której należy wspomnieć przy tych czujkach to zasilanie. W nocie katalogowej napisali że można je zasilać napięciem od 4.5V do 20V, jak dobrze wiadomo Atmega działa na napięciu 5V, więc postanowiłem tym samym zasilać czujki i to był błąd. Były wahania napięcia takie że czujki się resetowały co około 5 minut dlatego postanowiłem je zasilić napięciem 12v tym samym co pasek led. Następnie musiałem wymyślić sposób montażu tych czujek. Stworzyłem w programie do grafiki 3d model uchwytów czujek po czym zamówiłem je w internecie (biała wstawka jest dlatego że zapomniałem o wysokości kondensatorów które są w czujkach ;))



Następnym krokiem było stworzenie czujki natężenia światła po to by oświetlenie nie włączało się gdy jest widno. Do tego wykorzystałem fotorezystor. Do załączania paska ledów wykorzystałem N-MOSFET. Następnie zająłem się wykonaniem płytki pcb gotowa polutowania płytka wygląda następująco:

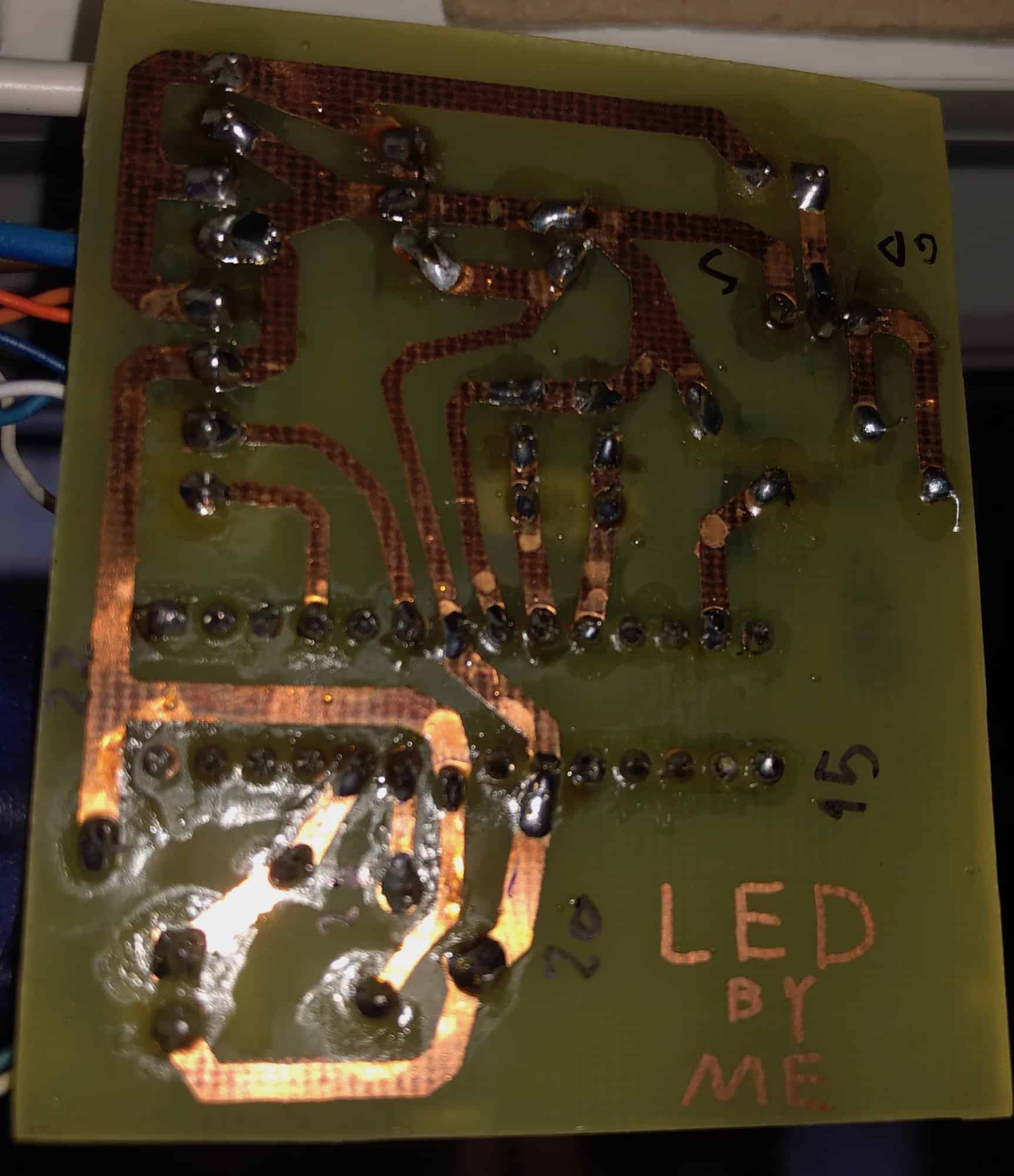

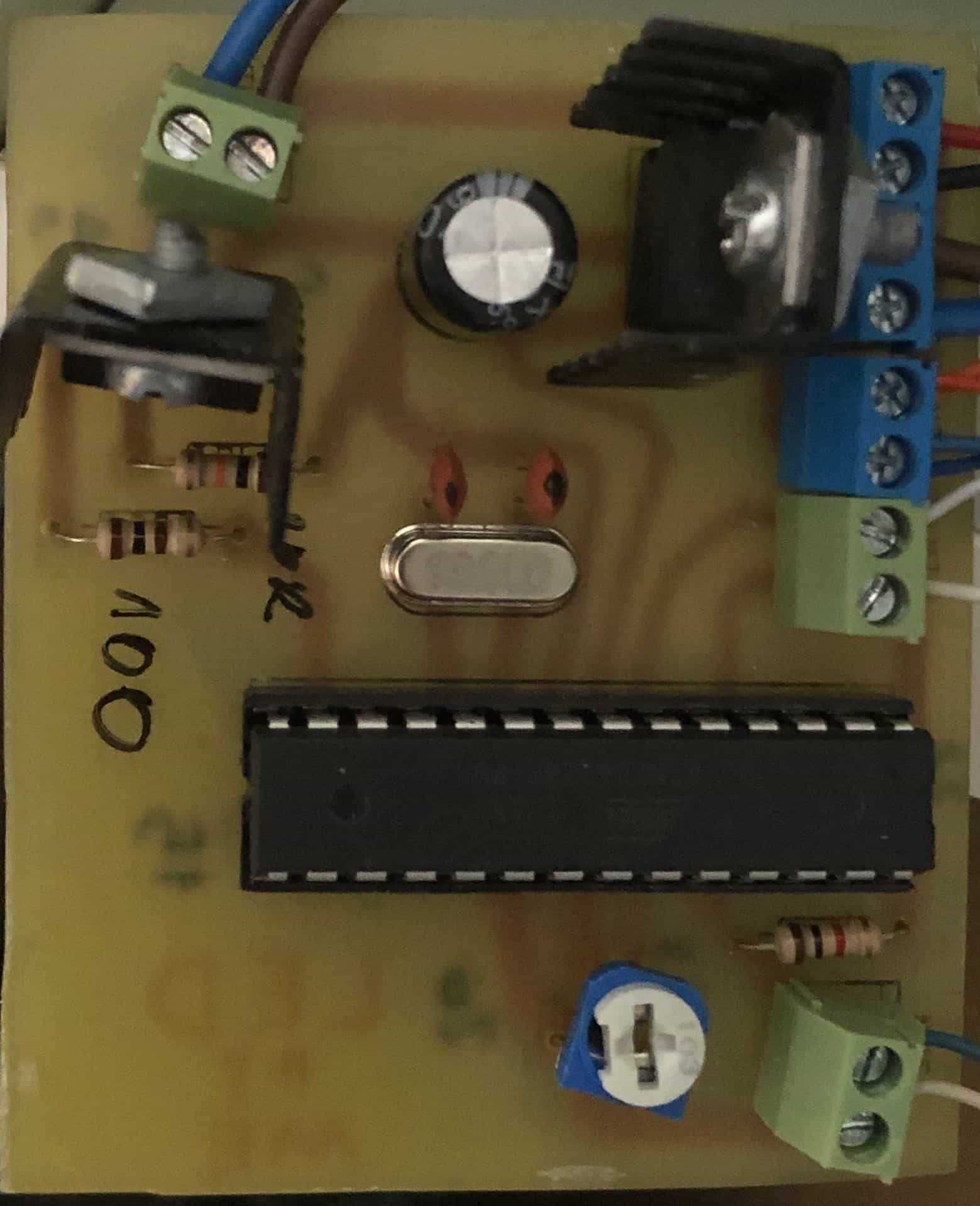

IMG_0434.thumb.jpg.7ae3f6a00e821449d3d63cf7b23e8a72.jpgIMG_0433.thumb.jpg.b685ee811f53d0b51aea18a6c7f83adc.jpg

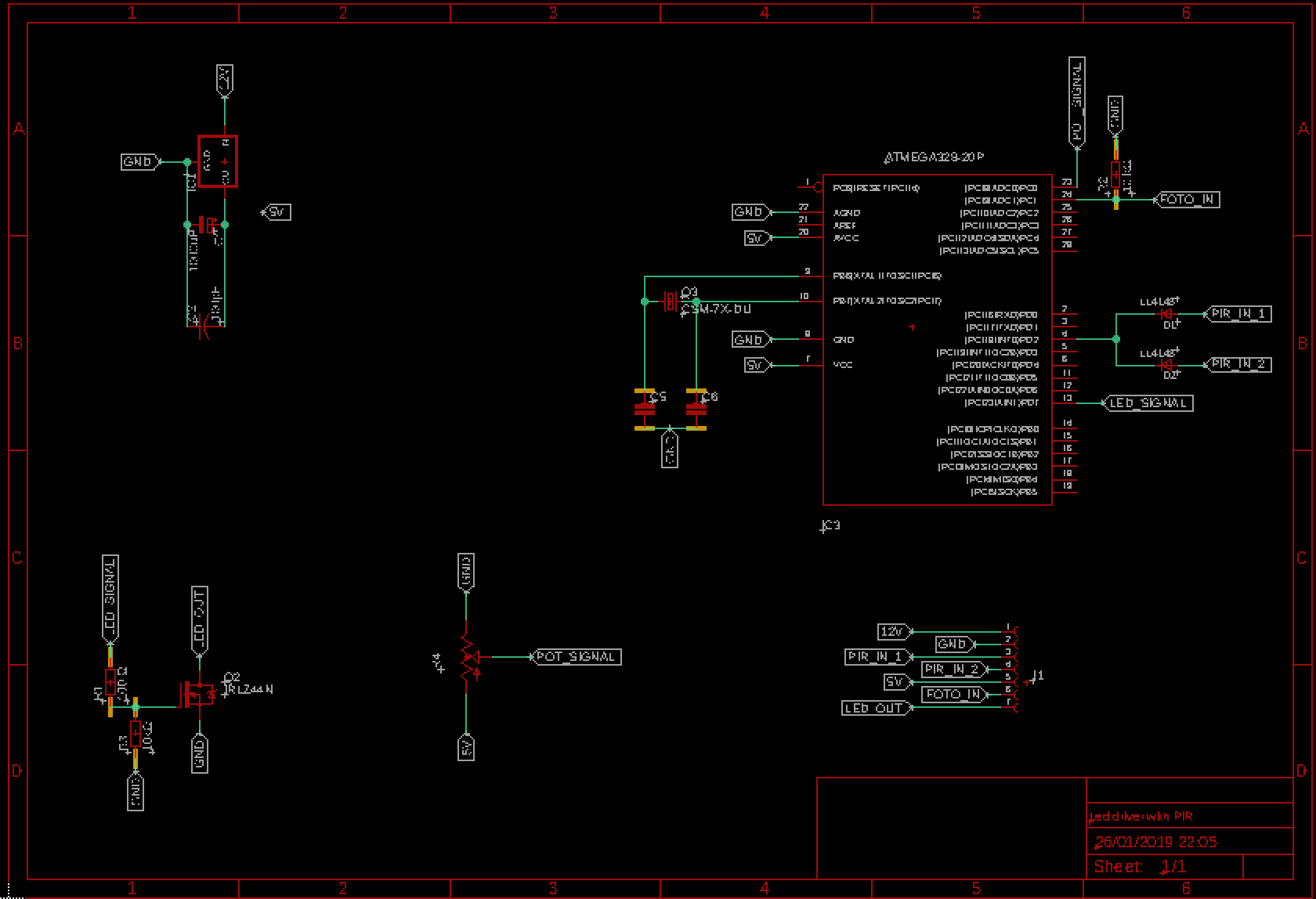

Jak widać na pcb znalazł się potencjometr a to dla tego żeby można było ręcznie manipulować granicą wartości światła dla której ma działać podświetlenie. Aktualnie pracuję nad drugą wersją płytki w programie Eagle. Będzie ona dwuwarstwowa dzięki czemu zmniejszą się jej wymiary:

967242135_Screenshot2019-01-31at13_55_13.thumb.png.c399b1dbceedb7a3fb696c58a72e69a6.png504228731_Screenshot2019-01-31at13_55_22.thumb.png.2be0a1002c9b768cb39a67cd6a1e00ef.png

Pełna lista rzeczy potrzebnych do wykonania podświetlenia podłogowego to:

  • Atmega 328p
  • Programator
  • Kwarc
  • 2x Kondensator ceramiczny 22pF
  • Potencjometr
  • N-MOSFET IRLZ44N
  • Złącza do pcb dla kabli
  • Rezystor 100 Ohm
  • Rezystor 10k Ohm
  • 2x czujka PIR
  • Kondensator elektrolityczny od 470uF do 1000uF w celu filtracji zasilania
