Kurs elektroniki – #7a – tranzystory bipolarne w praktyce ( wychodzą mi odwrotne pomiary )


Pomocna odpowiedź

Witam, problem dotyczy tej lekcji z kursu:

https://forbot.pl/blog/kurs-elektroniki-tranzystory-bipolarne-w-praktyce-id4315

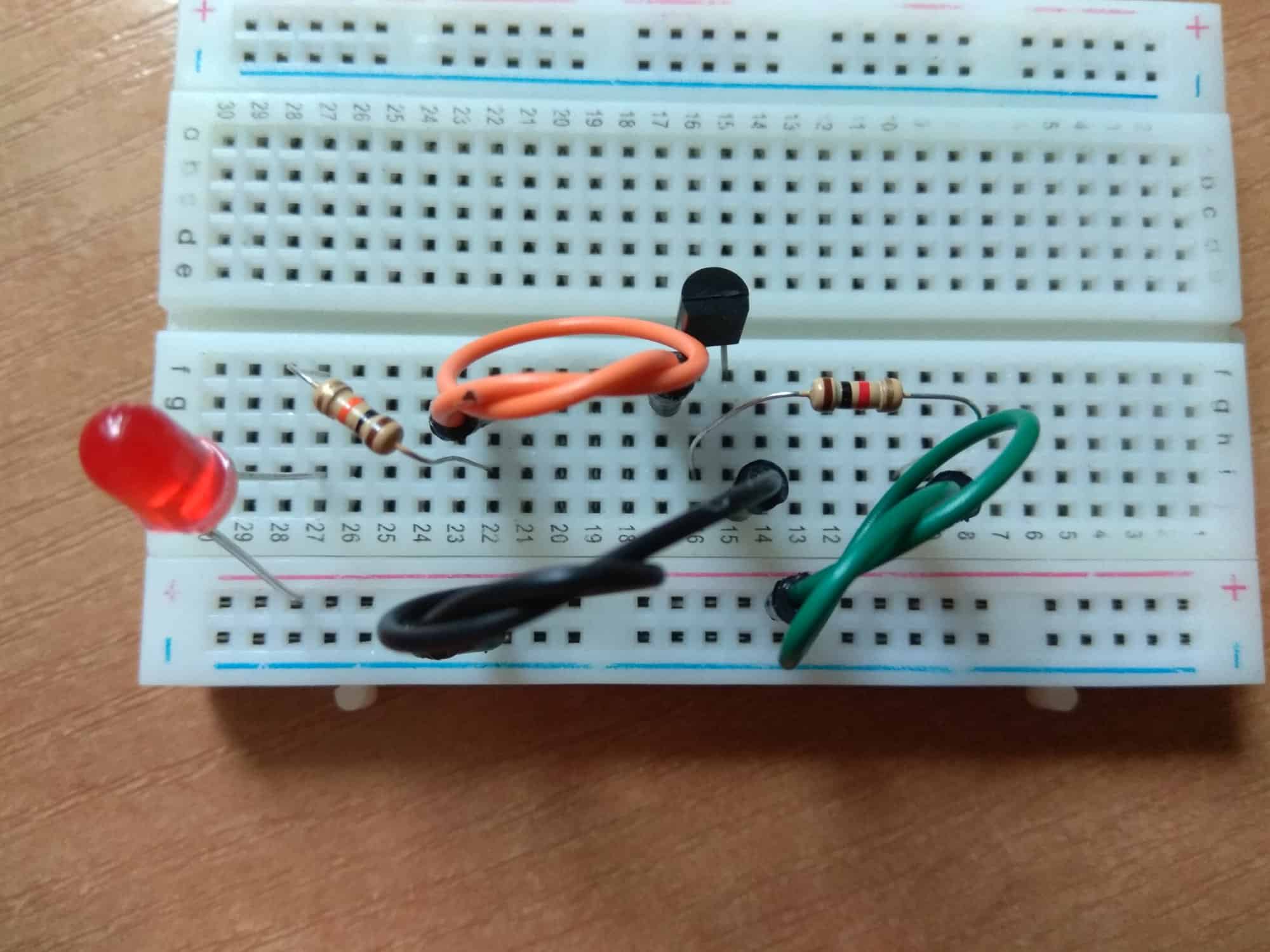

Mój układ zbudowałem identycznie ( przynajmniej w moich oczach ) jak ten pokazany na stronie łącznie z zastosowaniem poprawnego tranzystora ( dałem oczywiście zdjęcie układu ). Problem dotyczy pomiarów jakie mi wychodzą:

  • napięcie baza-emiter: 0.80V
  • napięcie kolektor-emiter: 0.17V

jak widać wyniki się bardzo różnią od tych pokazanych w poradniku... Jeszcze gorzej z tymi pomiarami:

  • prąd bazy: 7.63mA
  • prąd kolektora: 0.65mA

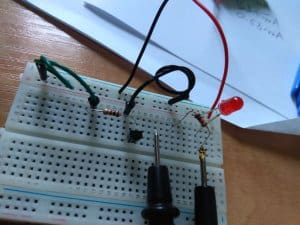

(dałem zdjęcie pokazujące w jaki sposób generalnie mierzę prąd kolektora, by się upewnić czy ja po prostu nie robię tego źle. Uszkodzona lekko końcówka multimetru to (+))

Jak widać wyniki są odwrotne, bo na stronie prezentują się tak:

  • prąd bazy: 0.86mA
  • prąd kolektora: 7.33mA

Nie mam pojęcia co zawaliłem mimo że jakiś czas szukałem błędu, będę bardzo wdzięczny za pomoc i serdecznie pozdrawiam 🙂

IMG_20190302_132727.jpg IMG_20190302_140206.jpg

Link to post
Share on other sites

@JAKPAD sprawdź jeszcze raz rezystory, które wykorzystujesz - mam wrażenie (graniczące z pewnością), że coś tu pomieszałeś. Sprawdź dokładnie kody paskowe i zastanów się czy przypadkiem nie zamieniłeś rezystorów miejscami 😉
