Robot Line Follower z 5 czujnikami na ATTINY 2313 i L293DNE

Pomocna odpowiedź

Malum, widzę że jesteś początkujący. Proponuję żebyś najpierw nauczył się trochę o elektronice, zanim zbudujesz robota.

Nie miej mi tego za złe, ale chociaż podstawy trzeba opanować.

Postaraj się najpierw zrobić proste układy, proponuję zacząć od migania diodą, czyli płytka tylko z procesorem i diodą. Jak poznasz trochę co i jak działa, zrobisz linefollowera.

W tej chwili oczekujesz, że ktoś za ciebie przygotuje cały schemat. To nie problem, tylko czy nauczysz się tak czegoś?

Etap migających diód mam już dawno za sobą, robiłem juz samodzielnie znacznie poważniejsze układy, jak np. układy wyłączające zapłon samochodu po określonym czasie (przeciwzłodziejski układzik) czy equalizer 12 pasmowy, ale nigdy nie bawiłem się procesorami czy sterowaniem silnikami, no i faktycznie w tej dziedzinie jestem ciemno zielony 🙁 Dlatego właśnie piszę post w kategorii Robotyka-Początkujący >> Zupełnie "zieloni" - czy nie taki właśnie jestem?

Każdy ma inną metodę na naukę, ja wolę mieć dane wyselekcjonowane, natomiast w większości postów jest dyskusja na temat układów, gdzie 10 twierdzi, że jest idealny, a kolejnych 10, że całkiem do niczego. Zadaję konkretne pytania i na tej podstawie się uczę. Kolejnego robota będę już budował na pewno sam, jeśłi ten oczywiście zadziała 🙂

Dziękuję bardzo za pomoc i jestem niezmiernie wdzięczny za wszelkie uwagi

Tak więc przypinam L293DNE do pinów 2, 3, 4, 5 procesora, reszta tak jak na schemacie podesłanym przez kolegę madik.

Postaram się na jutro zrobić schemat, no i będę miał prośbę o sprawdzenie.

Udostępnij ten post


Link to post
Share on other sites

Jeśli tak, to przepraszam, ale na tym forum jest tyle pytań od osób którym nie chce się samemu nic przeczytać.

Na temat procesora najepiej przeczytać datasheet, tam jest wszystko: http://www.atmel.com/dyn/resources/prod_documents/doc2486.pdf

Natomiast jeśli nie masz doświadczenia z procesorami to proponuję któryś z kursów C lub bascoma.

Co do tej diody to chodziło mi o sterowanie diodą z procka, nie o przerzutnik bistabilny, bez urazy.

[ Dodano: 28 Paź 09 12:20 ]

Moja propozycja to zacznij od kursu C: http://www.kursc.forbot.pl/

Udostępnij ten post


Link to post
Share on other sites
Jeśli tak, to przepraszam, ale na tym forum jest tyle pytań od osób którym nie chce się samemu nic przeczytać.

Na temat procesora najepiej przeczytać datasheet, tam jest wszystko: http://www.atmel.com/dyn/resources/prod_documents/doc2486.pdf

Natomiast jeśli nie masz doświadczenia z procesorami to proponuję któryś z kursów C lub bascoma.

Co do tej diody to chodziło mi o sterowanie diodą z procka, nie o przerzutnik bistabilny, bez urazy.

[ Dodano: 28 Paź 09 12:20 ]

Moja propozycja to zacznij od kursu C: http://www.kursc.forbot.pl/

Za C biorę się jak tylko układ będzie poskładany. Znam dość dobrze C++, więc mam nadzieję, że wielkich problemów z przesiadką nie będzie, choć trzeba będzie zadek przyprasować 🙂

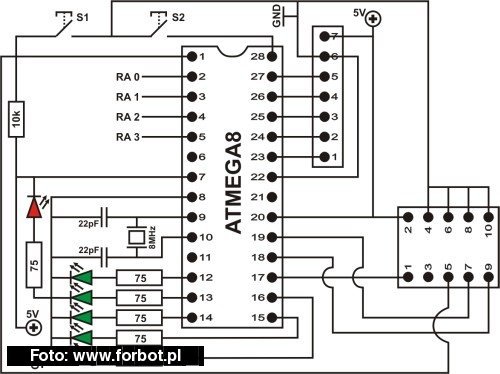

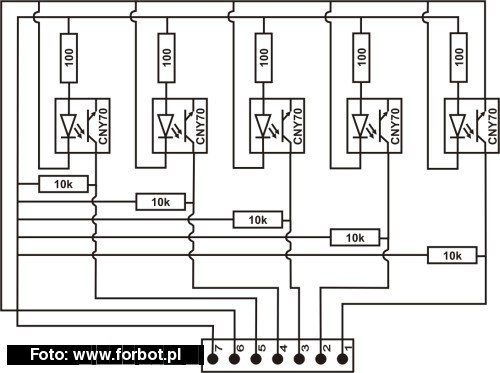

Zrobiłem schematy, jeśli mogę prosić to zerknijcie, czy czegoś w nich nie poprawić, jeśli nie, to zabieram się za projekt płytki:

A właśnie, układ mam zamiar zasilić wykorzystując stabilizator 7805, natomiast silniki będą potrzebowały większego napięcia, ok. 9V. Jak rozumiem zasilanie silników podłączam do pinu 8 i 9 układu L293D. Mam jednak problem z maksymalnym prądem jaki zniesie ten układ. Ma ktoś może jakieś wiarygodne dane na ten temat, bo w necie znalazłem 3 skrajnie odmienne opisy 🙁

[ Dodano: 28 Paź 09 03:00 ]

Schemat super, ale wolę zrobić swój, więcej się nauczę robiąc go od podstaw z Waszą pomocą, niż ściągając gotowca z netu.

Udostępnij ten post


Link to post
Share on other sites

Masz źle zasilanie podłączone. Do wtyku programatora musisz podłączyć zasilanie zewnętrzne, wystarczy, że połączysz masę ze złącza z masą zasilania, analogicznie +5V. Poza tym nie masz tam żadnego podłączenia do baterii, czy innego źródła zasilania.

A reszta chyba dobrze, mały tam zamęt.

Spróbuj się nauczyć Eagla, albo Portela, na pewno to Ci się przyda.

No i raczej rób kropki w miejscach połączenia, a nie te łuki w miejscu gdzie go nie ma.

Udostępnij ten post


Link to post
Share on other sites

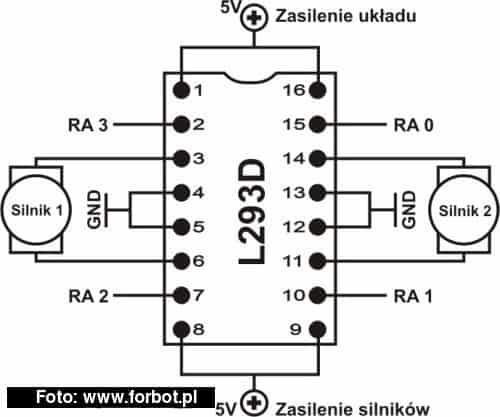

Źle masz l293d - 5V podaj na 1, 16, 9 pin, a zasilanie silników na 8. Jeśli chcesz sterować silnikiem przy pomocy pwm to podepnij je do 1 i 9.
