arlit

Wielozadaniowy pojazd gąsienicowy

Pomocna odpowiedź

"Devastator"

O zbudowaniu robota myślałem już dawno. Devastator ma też swojego poprzednika, lecz o wykonaniu conajmniej tragicznym. Po podjęciu decyzji o budowie robota zaczęłem rozglądać się za częściami a jednocześnie zajęłem się wakacyjną pracą, żeby jakoś dorobić się na te części. Zbudowanie tego robota kosztowało mnie jak do tej pory trochę ponad 1000 zł dodając jeszcze do tego masę czasu, kawy i nieprzespanych nocek przy budowie. Głównym problemem był dla mnie program. Programistą nie jestem jakimś dobrym a jeszcze dodatkowo projekt ten jest pierwszym z użyciem raspberry pi. Największym problemem był program. Sczególnie dał mi się we znaki, gdy chciałem zaprogramować serva. Jak na złość żaden program znaleziony w internecie nie chciał działać. Więc musiałem przestudiować zasadę działania serv, i na podstawie wyciągnietych wniosków metodą prób i błędów udało mi się dojść do rozwiązania tego problemu. Tak więc mając mniejsze i większe problemy udało mi się dobrnąć do zbudowania robota.

Zamysł projektu jest taki, żeby zbudować takiego robota, który dostanie się w takie miejsca niebezpieczne lub miejsca gdzie człowiek się nie dostanie. Czyli np. budynki grożące zawaleniem, szczeliny, oraz wiele innych. Zamiast podawać teoretyczne zastosowania wolę wspomnieć o sytuacjach gdy Devastator znalazł zastosowanie. Przede wszystkim użyłem go do sprawdzenia stanu podwozia auta. następne zastosowanie znalazł gdy zatkały się przepusty na pod wjazdem na moje podwórko. Dzięki temu robotowi szybko odnalazłem owe zatkane przepusty, dzięki czemu oszczędziłem sobię wiele pracy. Sprzydał się również podczas szukania nieszczelności w instalacji hydraulicznej.

Zaczynając od początku:

Mózgiem robota jest Raspberry PI 3 b+(link na dole). Malinę wybrałem tylko dlatego, że potrzebowałem odskoczni od arduino. Następnie użyłem sterownik silników(link na dole) do sterowania gąsienicami. Do budowy użyłem również baterii li-ion 18650 , powerbanka , kilku serv, modułu kamery z nadajnikiem radiowym oraz własnej płytki pcb. Do budowy użyłem podwozia gąsienicowego "Devastator"(stąd nazwa robota, link na dole), ramienia wydrukowanego na drukarce 3D oraz wieżyczki z kamerką również drukowaną na drukarce. obecnie pracuję nad dopinanym z przodu spychem/elektromagnesem. Program napisany w Pythonie (z małą pomocą wujka google). Sterowany poprzez klawiaturę bluetooth, natomiast obraz przezyłany radiowo przez moduł bezpośrednio do telefonu. Devastator posiada zasilanie modułowe. Znaczy to, że osobno jest zasilana logika, silniki, serva, oraz kamerka.

Devastator przeżył już swój debiut na konkursie Geniusz IT(Dotarł do finału). Jak wiadaomo z każdym projektem jest jakieś ograniczenie budżetowe. W moim przypadku ciągle szukam dodatkowych funduszy na ulepszenie tego projektu, np. muszę wymienić serva na o wiele wytrzymalsze bo na ten moment ramię działa jedynie w wersji pokazowej. Muszę również przerzucić się na komunikację radiową, a wiadomo nic za darmo.

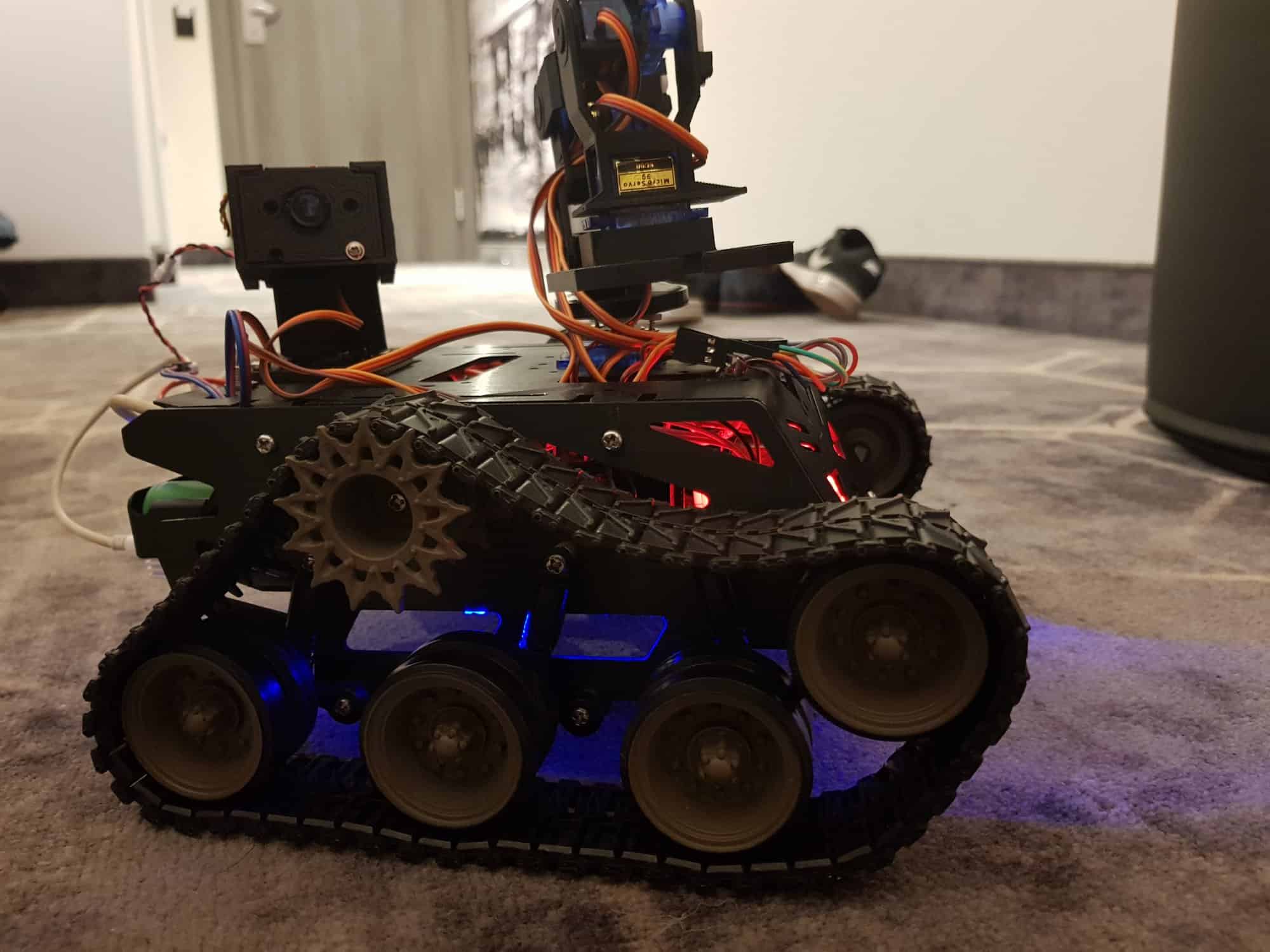

NIe będę już więcej przynudzał. wrzucam wam więc kilka zdjęć (sorki że obrócone, pogimnastykujecie się trochę 😉 ) :

A tu kilka przydatnych linków:

raspberry: https://botland.com.pl/pl/moduly-i-zestawy-raspberry-pi-3-b-plus/11142-raspberry-pi-3-model-b-wifi-dual-band-bluetooth-1gb-ram-14ghz-7131796402594.html?search_query=raspberry+pi+3+b+&results=937

podwozie: https://botland.com.pl/pl/podwozia-robotow/6610-dfrobot-devastator-gasienicowe-podwozie-robota-metalowe-silniki.html?search_query=devastator&results=2

sterownik silników: https://botland.com.pl/pl/podwozia-robotow/6610-dfrobot-devastator-gasienicowe-podwozie-robota-metalowe-silniki.html?search_query=devastator&results=2
