Sterownik oświetlenia DIY

[Masterpc96]

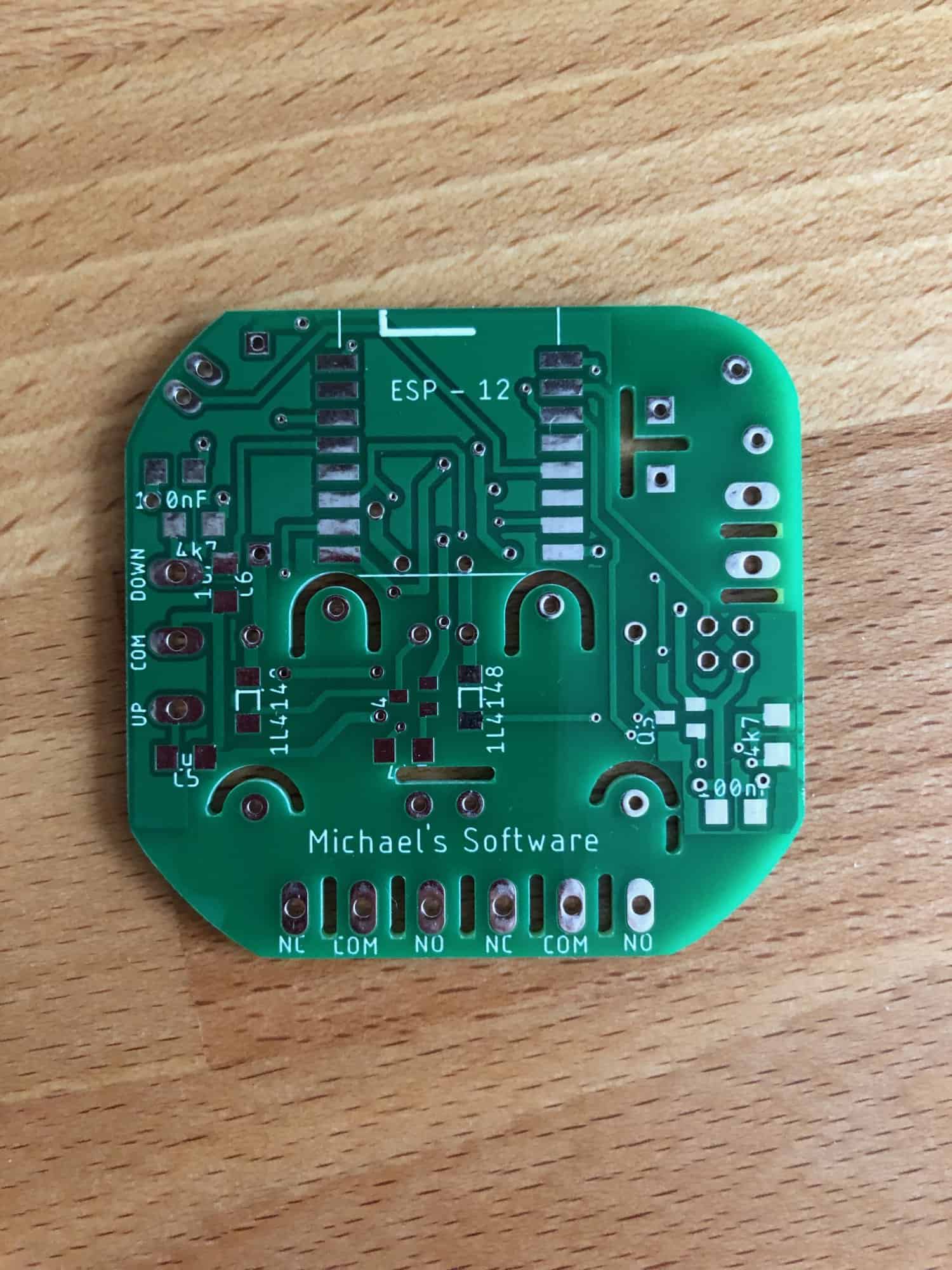

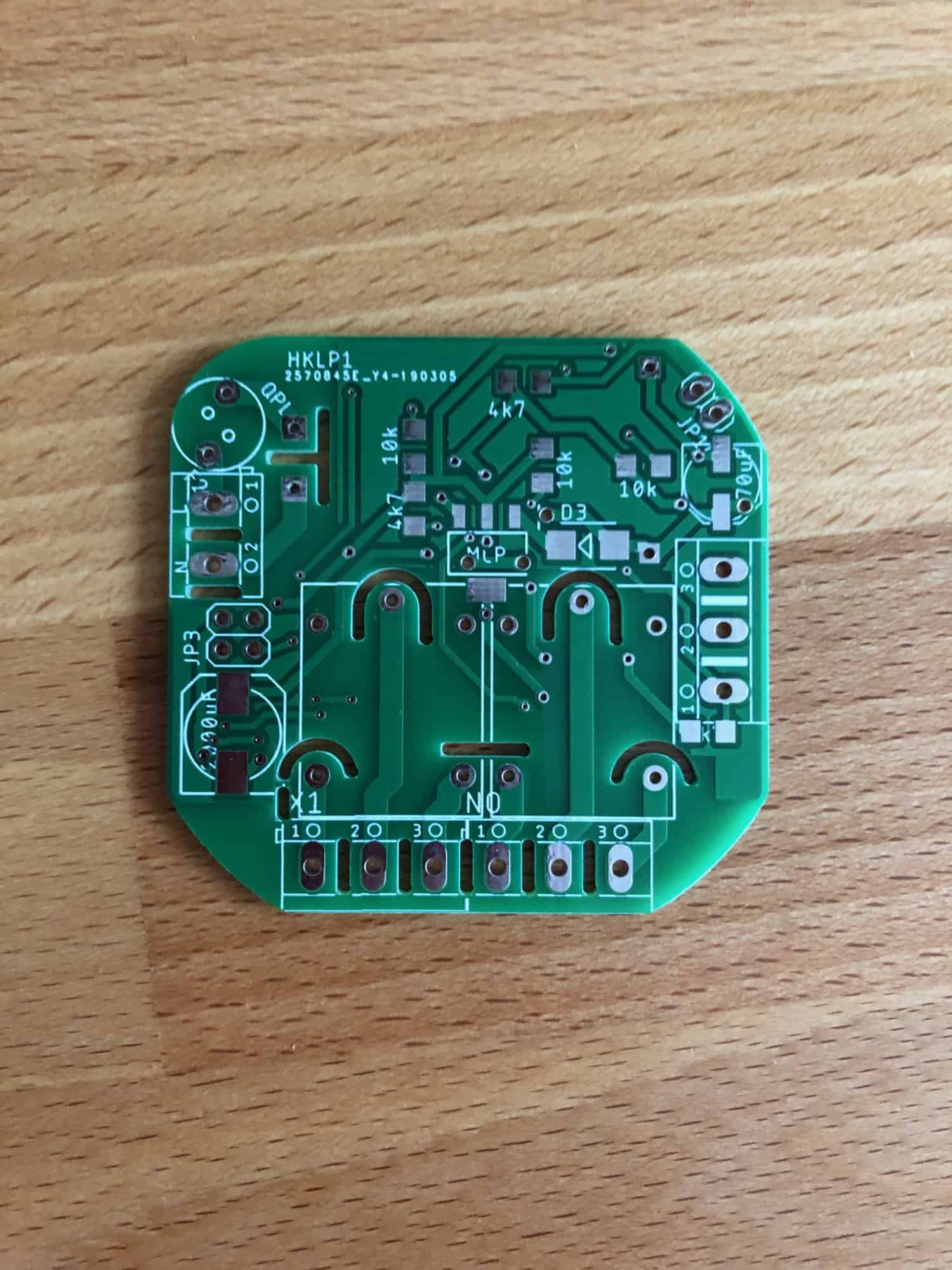

Od momentu poznania ESP8266 bardzo spodobał mi się ten układ. Gdy skończyłem robić pierwszy projekt oparty na tym układzie od razu zacząłem wymyślać kolejny. Dzisiaj chciałbym Wam przedstawić sterownik oświetlenia. Współpracuje on ze zwykłym włącznikiem świecznikowym i mieści się w puszce fi60, dzięki czemu (nad każdym włącznikiem światła mam puszkę fi70) w puszcze fi70 zostaje jeszcze sporo miejsca na kable. Po zaprojektowaniu płytki w programie Eagle zleciłem wyprodukowanie jej firmie jlcpcb. Wszystko trwało tydzień (zamawiałem również inne płytki dlatego tyle to trwało 🙂 ). Płytki wysłali w piątek po południu czasu lokalnego a w poniedziałek płaciłem już vat u kuriera z DHL 😄. Płytki wyglądają bardzo dobrze (sami możecie ocenić jakość produktu 😉 )



Po odebraniu płytek zacząłem wszystko składać w całość. ESP8266 12F zostało wykorzystane jako "mózg" płytki. Jako zasilacz służy Hi-Link HLK-PM01 230V na 5V. Za załączenie napięcia odpowiedzialne są dwa przekaźniki z cewką na 5V. Dodatkowo do każdego przekaźnika dołożyłem diodę prostowniczą. ESP jest zasilane napięciem 3.3v przez co musiałem zastosować LDO. Dodatkowo na wejściu fazy do układu zamontowałem bezpiecznik firmy bel fuse. Żeby esp mogło załączać przekaźnik musiałem wykorzystać tranzystor bc817 w wersji smd. Do tego potrzebowałem jedno złącze ark raster 5mm podwójne, oraz dwa złącza ark raster 5mm potrójne.

Całość po zlutowaniu i umieszczeniu w puszcze fi60 wygląda następująco:

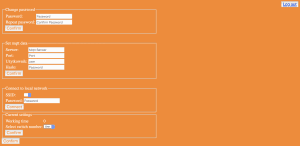

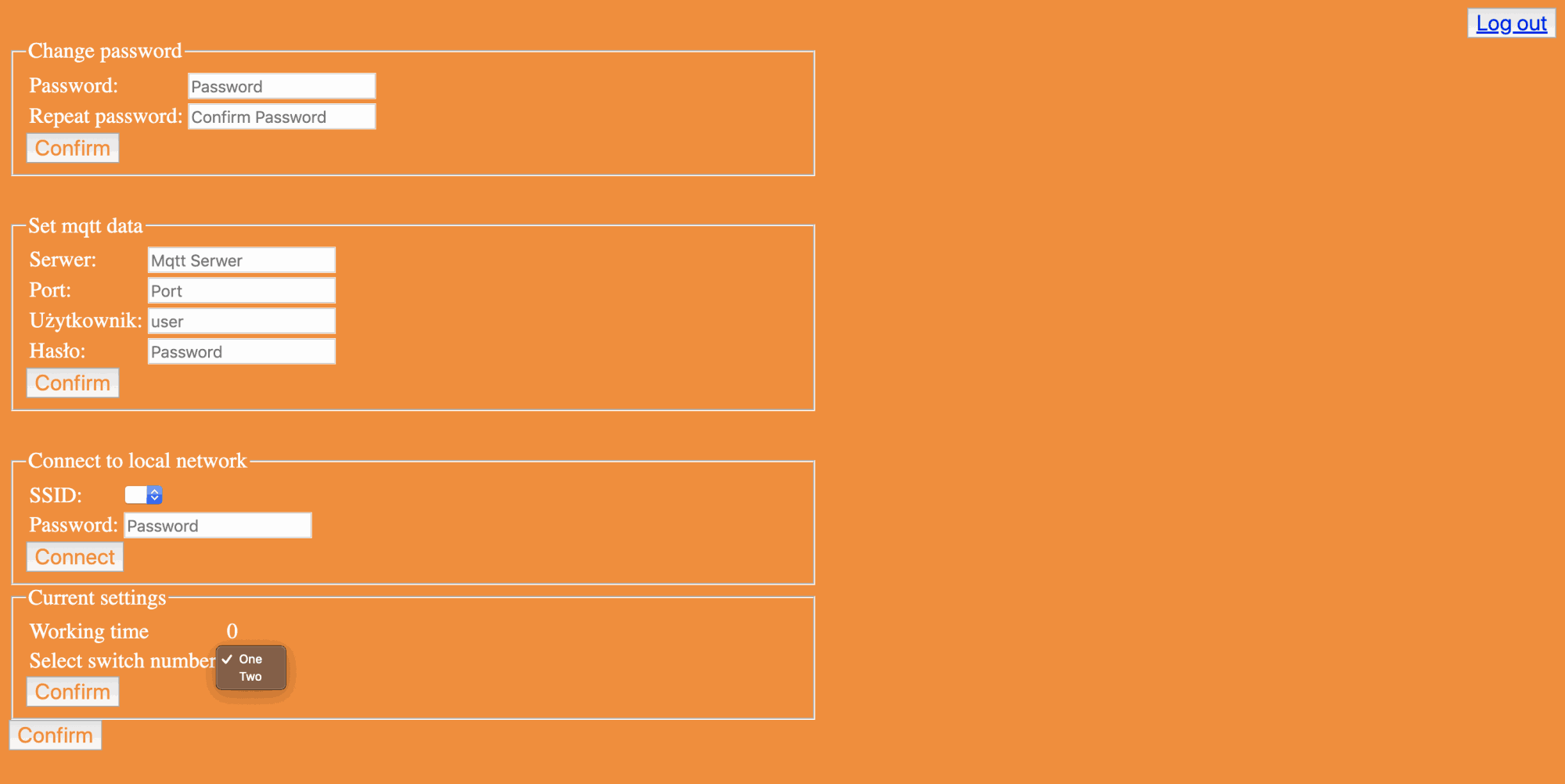

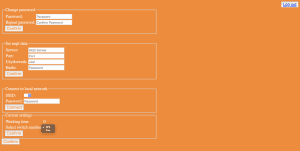

Teraz przyszła kolej na oprogramowanie. Zdecydowałem się zrobić prostą stronę konfiguracyjną na której możemy:

• zmienić hasło do urządzenia
• zmienić dane serwera mqtt (sterowanie z każdego miejsca na świecie 😄 )
• zmienić przyłączenie do sieci wi-fi
• zobaczyć jak długo pracuje nasz układ
• wybrać ilość podpiętych włączników (jedno albo dwa)



Całość jest również sterowana z telefonu z systemem android.

Teraz przymierzam się do zrobienia wersji v2 tego sterownika, chcę by był oparty na triakach i optotriakach (z tego co wyliczyłem to żarówka led o mocy 15W pobiera tylko 60mA a świeci jak zwykła żarówka 120W) oraz będzie posiadała wsparcie dla dotykowych podświetlanych włączników (moduły httm oraz panele marki weilak, wszystko mam tylko projekt został 🙂 )

Jestem bardzo ciekaw Waszych opinii, dajcie znać w komentarzach co myślicie mo jej konstrukcji 😄

[Treker (Damian Szymański)]

Właśnie zaakceptowałem Twój opis, możesz go teraz zgłosić do akcji rabatowej umieszczając link w temacie zbiorczym. Dziękuję za przedstawienie ciekawego projektu, zachęcam do prezentowania kolejnych DIY oraz aktywności na naszym forum 🙂

[Sqra]

 Chociaż temat bardzo popularny to świetna robota ! Musze się też wziąć za tego typu przeróbkę oświetlenia. Wszystkie potrzebne elementy mam.

PS. łącznik świecznikowy 😉

[Masterpc96]

Teraz planuję podpiąć wszystkie esp pod jedno rasberry pi zero w które będzie się komunikowało z serwerem mqtt (niestety nie mam możliwości wykupienia stałego ip w upc) i ono będzie rozdzielać sygnały między esp. Trochę urządzeń przybywa i wchodzić na stronę każdego esp to kiepski pomysł 😄

PS. dzięki za poprawę 😉

Edytowano Marzec 29, 2019 przez Masterpc96
