Nie mogę wgrać programu z arduino na ATMEGA328P U

Pomocna odpowiedź

Tak jak w temacie. Sytuacja wygląda tak:

"Wypaliłem" mikrokontroler za pomocą arduino i dla przetestowania wgrałem na niego prosty program który migał diodą. Wszystko działało. W celach testowych zmieniałem prędkość włączania się i wyłączania tejże diody.
Po trzecim wgraniu programu, wgrany na mikrokontroler program działał, ale nie mogłem już wgrać żadnego innego programu.
Szukałem problemów na stykach, czytałem różne wątki, zmieniałem ustawienia programatora, włożyłem ATMEG'ę bezpośrednio do innego arduino. Nic nie działa. Za każdym razem ten sam komunikat. Arduino nie może połączyć się z mikrokontrolerem.
Być może ktoś już spotkał się z podobną sytuacją i byłby w stanie mi pomóc.

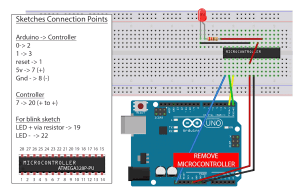

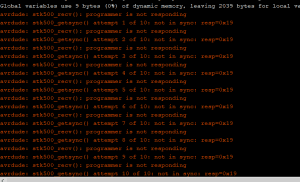

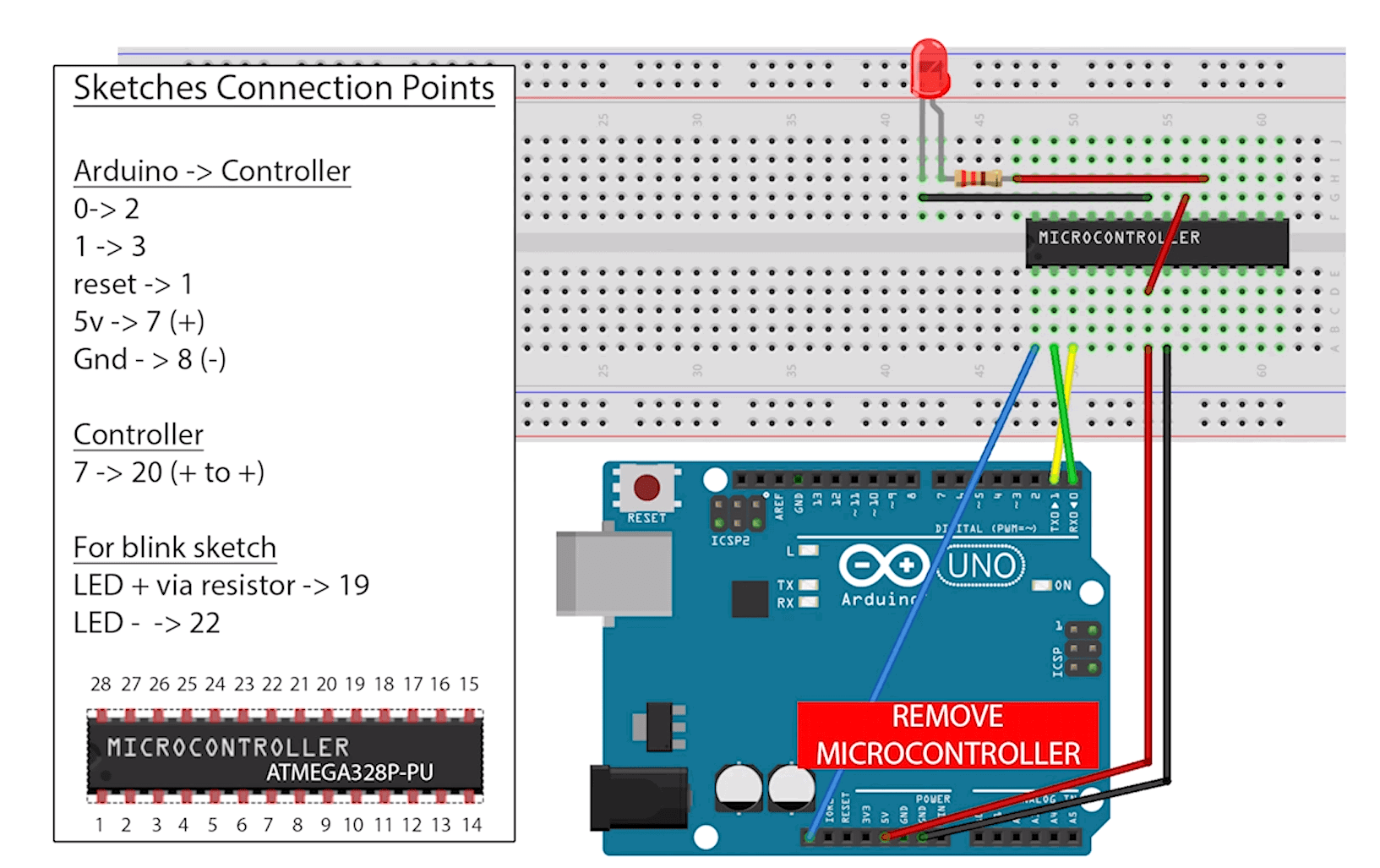

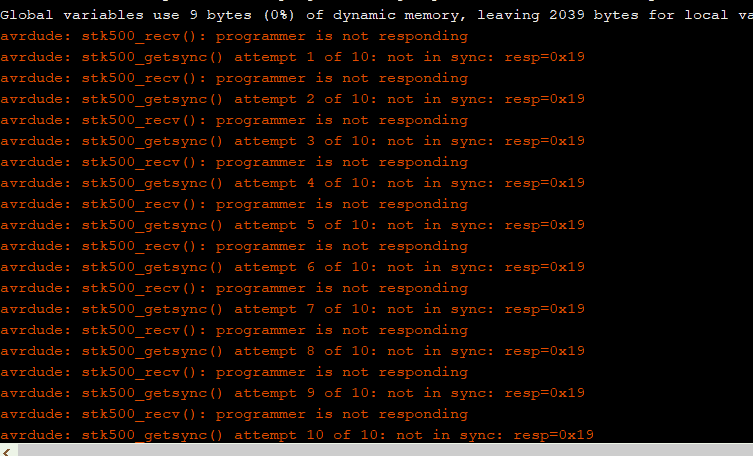

(załączam zdjęcia z błędami i sposób podpięcia przewodów)

Z góry dziękuję,
              Konrad



Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Nie wiem czy pomyliles sie tylko na rysunku ktory przeslales czy w rzeczywistosci tez, ale znalazlem dwa bledy:

  • Nie ma Oscylatora,
  • Reset podlaczyles do pinu ktory na klonach jest 5V, a na oryginalnej plytce UNO jest niepodlaczony, oprocz R3

Powiedz czy masz org. UNO R3 czy klon, czy jakas inna.

Procz tego dobrze jest dac dwa Kondensatory ceramiczne 100nF na zasilaniu ATmegi.

Przepraszam za nieprawidlowa pisownie bo mam szwedzka klawiature 😀

No, ale to tak na przyszlosc. A teraz problem Arduino:

Kiedys Ardu bylo dostepne w dwoch wersjach, z ATmega 328p oraz bodajze Atmega168, sprawdz w Arduino IDE

czy masz ustawiona ATmege tak jak byc powinna,

Jesli tak, to sprawdz czy jakas Inna ATmega328 dziala w Arduino, jesli dziala to masz  odpowiedz co jest tej drugej.

Edytowano przez macizet

Udostępnij ten post


Link to post
Share on other sites

Hej macizet!

Dzięki za podjęcie się tematu!

Sprawdzałem na dwóch arduino. Na jednym Chińczyku (ma wlutowaną ATmega328P) i jednej oryginalnej(ma w zaciskach ATmega328P-P U).

Z oscylatora nie korzystałem, wykorzystywałem oscylator wewnętrzny, korzystając ze wskazówek zawartych w tym filmie:


Z kondensatorów również nie korzystałem.  Reset wpinałem raz w jeden pin, innym razem w drugi, żeby się upewnić, czy nie robię czegoś źle.

Dokupiłem dzisiaj jeszcze dwie ATmega 328 P U, żeby się upewnić, czy tej pierwszej po prostu nie spaliłem. Problem jest ten sam. Mogę wgrać program z dwa razy, później wgrany program działa, ale nie mogę wgrać niczego nowego.
Dzisiaj wgrywałem jeszcze te programy bezpośrednio z arduino i osobno, za pomocą układu. Cały czas problem pozostaje ten sam.
Kiedy wpinam ATmega'ę do arduino, wyskakują te same próby załadowania programu i.... nic.

Udostępnij ten post


Link to post
Share on other sites

A podciagasz reset do 5V w ATmega za pomoca rezystora 10K? Jesli nie, to sproboj.

Udostępnij ten post


Link to post
Share on other sites

Zobacz ten filmik. Wszystko po kolei omawiają.





Udostępnij ten post


Link to post
Share on other sites

Coz, to przekracza moja wiedze na temat mikrokontrolerow. Przykro mi, probowalem jak moglem.

Udostępnij ten post


Link to post
Share on other sites
1 godzinę temu, macizet napisał:

Coz, to przekracza moja wiedze na temat mikrokontrolerow. Przykro mi, probowalem jak moglem.

Cześć,

a przypadkiem przy wypalaniu bootloadera nie poprzestawialy ci się jakieś "fuse bits" - o ile dobrze pamiętam to jest chyba jeden, który blokuje "ISP programming".

Patrz te wątki:

https://forum.arduino.cc/index.php?topic=374842.0

https://forum.arduino.cc/index.php?topic=71580.0

Pozdrawiam
