Dioda prostownicza - kierunek prądu

Pomocna odpowiedź

Witam,

Czytałem, że diodę prostowniczą można wykorzystywać jako zabezpieczenie przed odwrotnym podłączeniem zasilania.

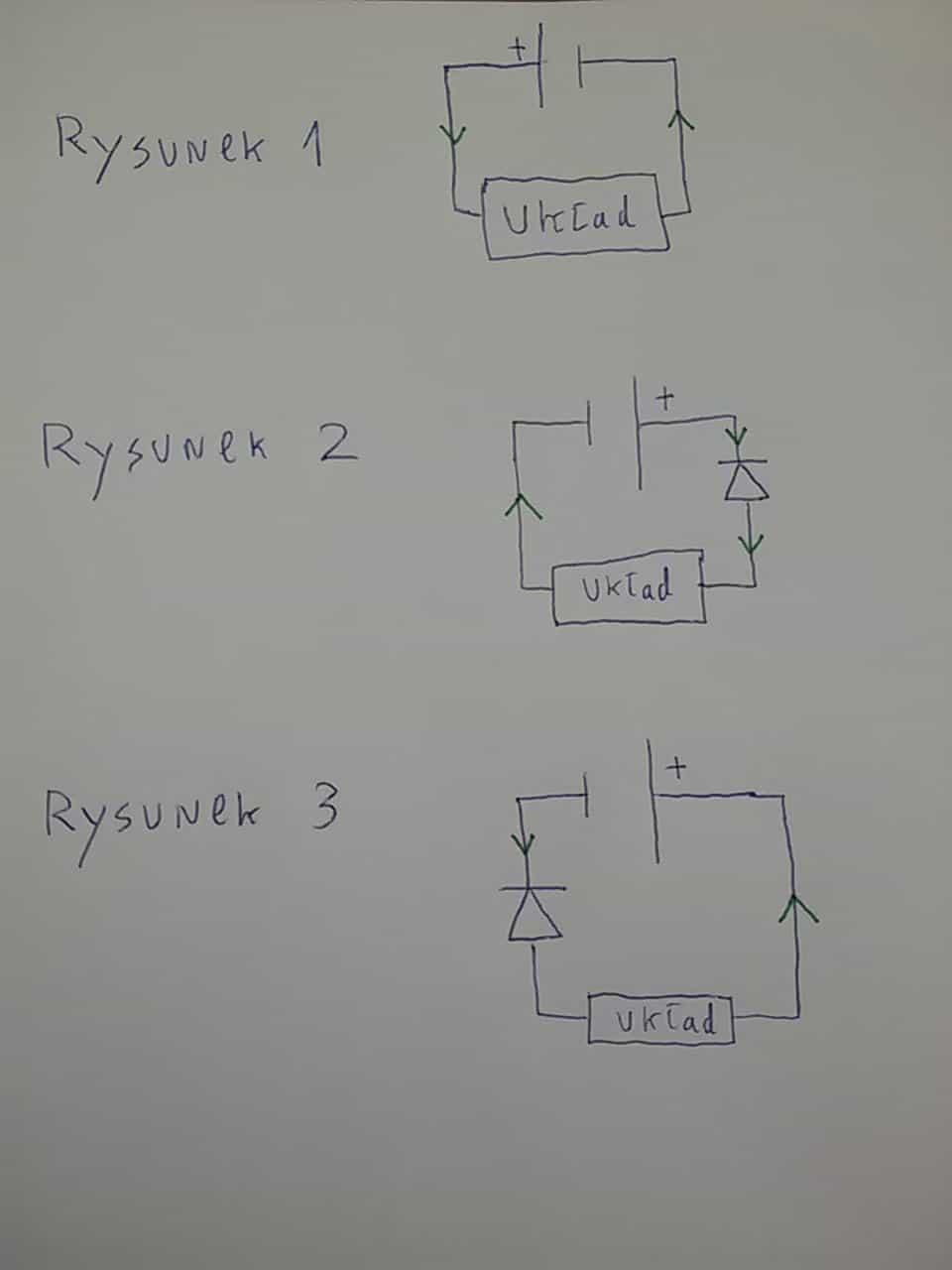

Na rysunku 1 przedstawiłem jakiś schemat układu, który wykorzystuje jakąś baterię do zasilania. Na rysunkach 2 i 3 podłączyłem odwrotnie baterię, lecz nie wiem, która wersja jest poprawna. Przyjęło się, że prąd przepływa od plusa do minusa ( więc rysunek 2 ), ale wiem też, że tak naprawdę prąd płynie od minusa do plusa ( rysunek 3 ). Jak zatem podłączyć tą diodę, aby zabezpieczała mój układ? Zgodnie z prawdziwym kierunkiem przepływu prądu, czy tym przyjętym?



Pozdrawiam


Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Obawiam się że żadna nie jest poprawna, albo inaczej - każda jest po części dobra.

1 godzinę temu, jugan1 napisał:

ale wiem też, że tak naprawdę prąd płynie od minusa do plusa

Tu chodzi o rzeczywisty ruch elektronów. Wiadomo że prąd z definicji to liczba elektronów, które przepływają przez jakiś przekrój w czasie.

1 godzinę temu, jugan1 napisał:

Przyjęło się, że prąd przepływa od plusa do minusa

Tak, tak też rozpatrujemy wszystkie podzespoły. Dlatego kierunek strzałek masz dobry na rysunku 2 , ale dioda jest wpięta zaporowo. Potraktuj diodę prostowniczą tak samo jak świecąca i tyle (LED też może zabezpieczyć układ przez odwrotnym podłączeniem ale przy dużo mniejszych prądach).

Jeżeli masz wątpliwość, w którą stronę płynie prąd to możesz pomyśleć tez o strzałkowaniu napięć. Na źródłach strzałka napięcia (tam gdzie plus jest grot strzałki) będzie zgodna ze strzałką prądu. Zaś na opornikach (odbiornikach) będzie przeciwna. W kursie elektroniki masz poprawny rysunek

Edytowano przez Gieneq

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

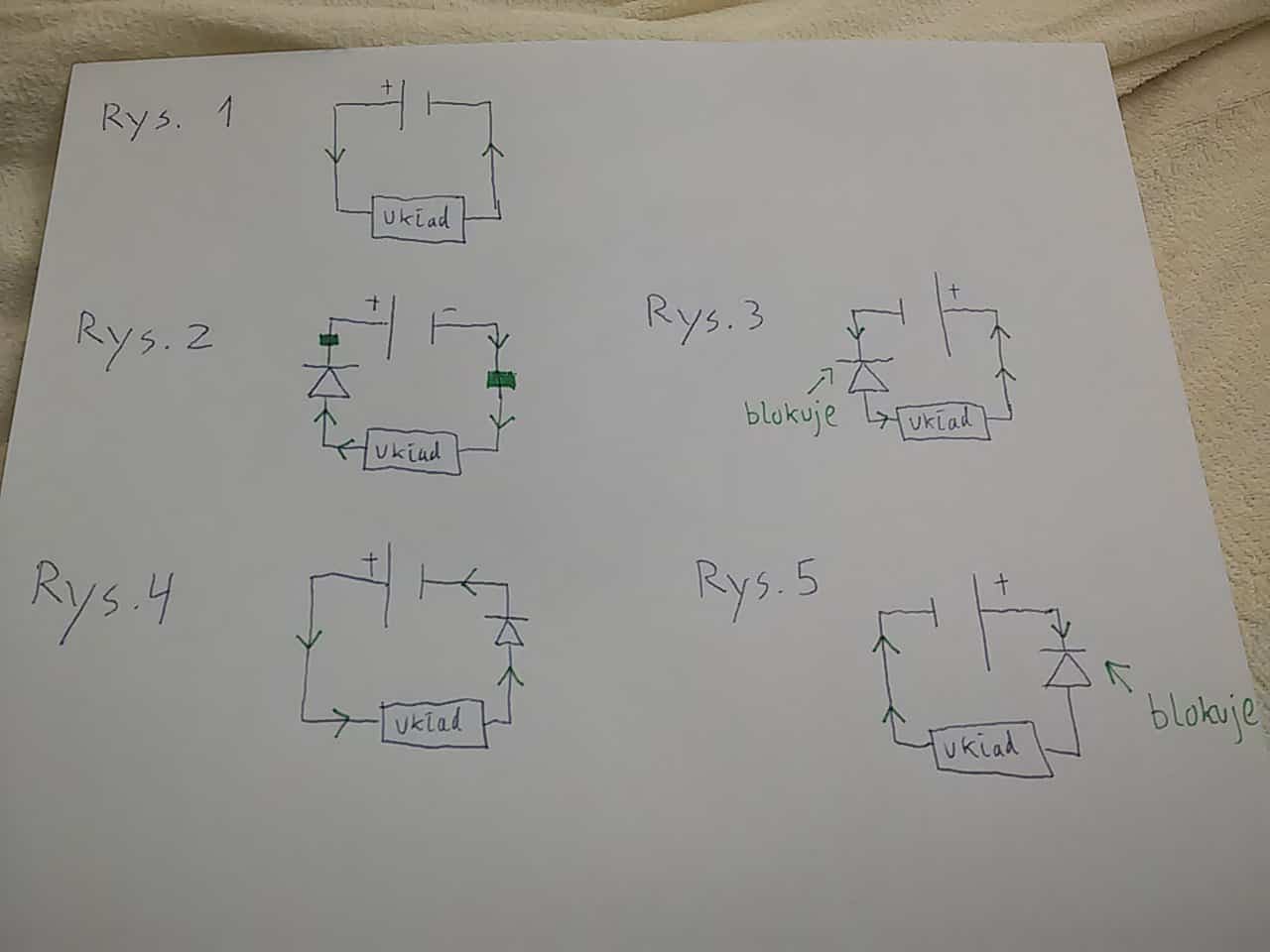

Wydaje mi się, że wyraziłem się nieprecyzyjnie w pierwszym poście, albo po prostu nie rozumiem Twojej odpowiedzi Gieneq ( za którą serdecznie dziękuję). Podrzucam kolejne rysunki, które mam nadzieję pokażą, co mam na myśli.

Rysunek 1 pokazuje jak powinna być podłączona bateria do tego układu ( ważne jest, że plus jest z lewej strony, a minus z prawej strony ).

Rysunek 2 pokazuje jak podłączam diodę prostowniczą ( te zielone prostokąty nic nie oznaczają, po prostu się pomyliłem z kierunkiem strzałek ), gdy prąd płynąłby tak jak naprawdę płynie ( od minusa do plusa)

Rysunek 3 jest kontynuacją rysunku 2 tzn. zmieniam tutaj po prostu sposób podłączenia baterii i w zasadzie układ by działał, bo jak prąd płynąłby tak jak płynie to nastąpiłaby blokada.

Rysunek 4 pokazuje jak podłączam diodę prostowniczą, gdy prąd płynąłby tak jak się przyjęło ( od plusa do minusa)

Rysunek 5 jest kontynuacją rysunku 4 tzn. zmieniam tutaj po prostu sposób podłączenia baterii i w zasadzie układ by działał, bo jest tutaj blokada.



I pytanie brzmi: jak podłączyć diodę: jak na rysunku 2, czy rysunku 4 ( rysunek 3 i 5 pokazują sytuację ze źle podłączoną baterią)? Skoro prąd tak naprawdę płynie od minusa do plusa to przecież trzeba by podłączyć jak na rysunku 2 (pomimo, że się przyjęło, że płynie odwrotnie).


Edytowano przez jugan1

Udostępnij ten post


Link to post
Share on other sites

no to zastąp "układ" żaróweczką, silniczkiem .... weź miernik i sprawdź.

Udostępnij ten post


Link to post
Share on other sites

Niestety nie posiadam diody prostowniczej / diody LED. W przyszłości z pewnością sprawdzę to w praktyce 😉

Udostępnij ten post


Link to post
Share on other sites

No to przestań bawić się w docenta[1] i zapomnij o jakimś "rzeczywistym" kierunku przepływu prądu - bo zaraz się okaże że elektrony lezą w lewo, jony w prawo, czy dziury w ogóle gdzies lezą czy są zastępowane innymi dziurami po sąsiedzku i że przepływ prądu to przepływ pola elektrycznego a nie nośników ładunku i zawiążesz się na tych kierunkach na podwójny bramszotowy z pętelką 🙂

Przyjmij, że prąd płynie w kierunku od plusa do minusa, a przez diodę będzie lazł zgodnie z rysunkiem strzałki diody. Na dziś nic więcej nie jest Ci do szczęścia potrzebne (a podejrzewam że nie tylko na dzisiaj ale na długo długo).

[1] "Dialogi na cztery nogi", S. Friedmann i J. Kofta

Udostępnij ten post


Link to post
Share on other sites

Zatem, czy na rysunku 4 jest poprawne podłączenie diody prostowniczej, która ma zabezpieczyć układ? ( Tak wnioskuję z wypowiedzi ethanaka )

Udostępnij ten post


Link to post
Share on other sites

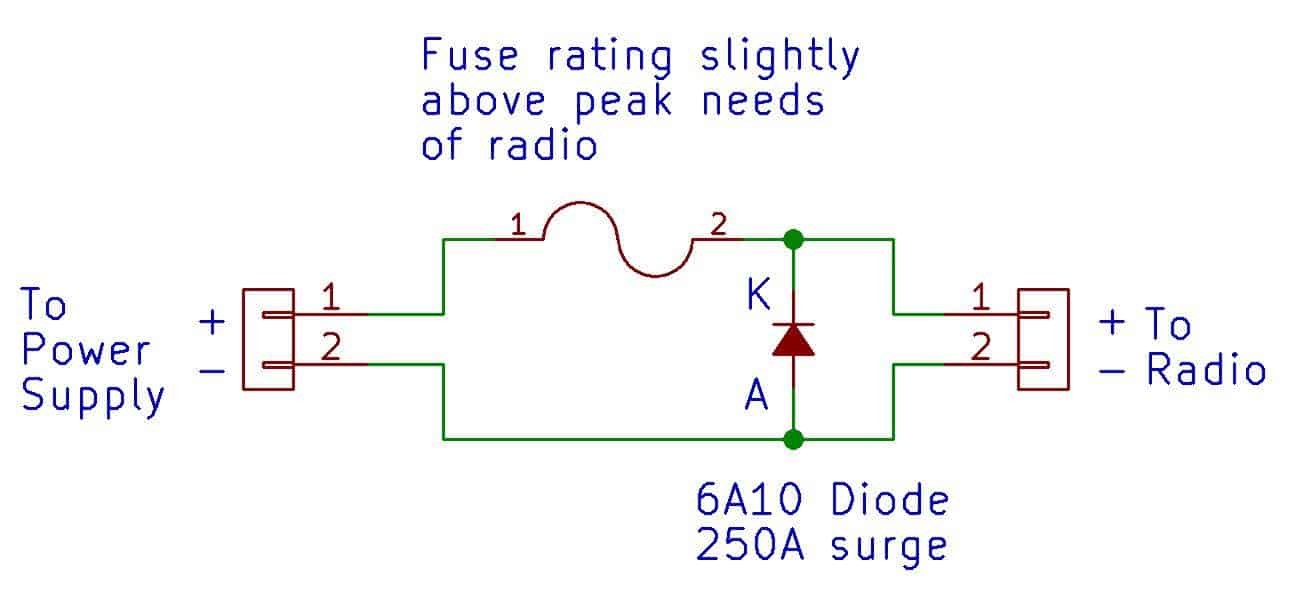

@jugan1 jeśli chcesz zabezpieczyć układ diodą przed odwrotnym podłączeniem zasilania to możesz to jeszcze zrobić w poniższy sposób (przykładowy schemat z internetu):


Udostępnij ten post


Link to post
Share on other sites

Bardzo dziękuję za odpowiedzi. Oczywiście im dalej w las tym człowiek widzi, że nie wie jeszcze nic 😄 Mam zatem kilka pytań:

1) Ponowię pytanie, które zadałem 😉 Zatem, czy na rysunku 4 jest poprawne podłączenie diody prostowniczej, która ma zabezpieczyć układ? ( Tak wnioskuję z wypowiedzi ethanaka )

2) Odnośnie tego, co podesłał Treker. Nie wiem, czy dobrze to rozumiem. Ten symbol takiej falki nie jest mi znany, ale wydaje mi się, że on nie jest tutaj ważny w kontekście mojego pytania, więc zakładam, że tam jest po prostu przewód. Jeżeli wszystko jest dobrze podłączone to prąd "idzie" od plusa następnie przez diodę nie przejdzie i dotrze do układu ( tutaj To Radio ), a następnie wróci do minusa. Jeżeli natomiast źle podłączymy to prąd idący z plusa ma 2 drogi do wyboru: albo diodę, albo układ i wybierze diodę, bo tam jest mniejsza rezystancja. Następnie wróci do minusa . Chociaż nie ma to trochę sensu, bo nie ma nigdzie rezystora.

Udostępnij ten post


Link to post
Share on other sites
1 minutę temu, jugan1 napisał:

Ten symbol takiej falki nie jest mi znany, ale wydaje mi się, że on nie jest tutaj ważny w kontekście mojego pytania, więc zakładam, że tam jest po prostu przewód.

To jest bezpiecznik.

1 minutę temu, jugan1 napisał:

Jeżeli natomiast źle podłączymy to prąd idący z plusa ma 2 drogi do wyboru: albo diodę, albo układ i wybierze diodę, bo tam jest mniejsza rezystancja. Następnie wróci do minusa . Chociaż nie ma to trochę sensu, bo nie ma nigdzie rezystora.

Jeśli podłączyć odwrotnie zasilanie to prawie cały prąd popłynie przez diodę i bezpiecznik, który ulegnie przepaleniu.

Udostępnij ten post


Link to post
Share on other sites

A nie lepiej zrobić tak jak początkowo chciałem? Wtedy nie potrzebuję żadnego bezpiecznika

Udostępnij ten post


Link to post
Share on other sites

Jest wiele rozwiązań tego problemu. W wersji, którą sam zaproponowałeś cały układ zasilany jest przez diodę. W związku z tym, po pierwsze cały układ otrzymuje napięcie niższe niż to, które jest na wejściu (spadek na diodzie). Po drugie dioda musi "wytrzymać" prąd płynący przez cały układ. Czasami, któraś z tych wad może przekreślać taki sposób zabezpieczenia układu 🙂

Udostępnij ten post


Link to post
Share on other sites

...a po trzecie dioda nie jest idealnym izolatorem, i jakiś minimalny prąd przy odwrotnym podłączeniu baterii popłynie.

Z drugiej strony w układzie zaproponowamym prze @Treker przez chwilę (zanim spali się bezpiecznik) będziesz miał na odbiorniku ujemne napięcie równe napięciu przewodzenia diody (bo idealnym przewodnikiem dioda też nie jest).

Jak już chcesz podocentować to przeanalizuj sobie działanie mostka Graetza i porównaj wady i zalety trzech rozwiązań.

A, jeszcze czwarty sposób - przekaźnik, który podaje napięcie do odbiornika tylko wtedy  jeśli bateria jest prawidłowo podłączona. Spróbuj zaprojektować taki układ i przemyśl, kiedy warto go zastosować.

  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Nie zamierzam podocentować. Moja wiedza z elektroniki jest niemalże zerowa i chciałbym to zmienić. Nie wiem jednak, czy nie wchodzę za mocno w jakieś zagadnienie i czy nie jest ono dla zaawansowanych.

Udostępnij ten post


Link to post
Share on other sites

Nie jest dla zaawansowanych. To co pisałem o mostku Graetza czy o przekaźnikach to nie jest jakaś wyższa szkoła jazdy - wręcz przeciwnie, to takie próby jazdy rowerkiem z doczepionymi (albo nie) bocznymi kółkami.

No - ale tak jak w rowerku musisz się nauczyć pedałować i utrzymywać równowagę - tak samo tu musisz pewne zasady pojąć. Pedałowania nikt cię nie nauczy... ale jak już zrozumiesz zasadę to się przesiądziesz na motocykl i nie będziesz musiał pedałować.



Udostępnij ten post


Link to post
Share on other sites
