Problem z programowaniem ATxmega32e5

Pomocna odpowiedź

Posiadam programator AVRISP MkII i chciałbym nim zaprogramować procesorek ATXMEGA32E5.

W jaki sposób mam połączyć złącze ISP z procesorkiem, ponieważ w ogóle nie działa mi żadne połączenie



Udostępnij ten post


Link to post
Share on other sites

@dam234, witam na forum 😉 Widzę, że to Twoje pierwsze kroki na Forbocie, oto najważniejsze informacje na start:

  • Chcesz przywitać się z innymi członkami naszej społeczności? Skorzystaj z tematu powitania użytkowników.
  • Opis najciekawszych funkcji, które ułatwiają korzystanie z forum znajdziesz w temacie instrukcja korzystania z forum - co warto wiedzieć?
  • Poszczególne posty możesz oceniać (pozytywnie i negatywnie) za pomocą reakcji - ikona serca w prawym dolnym rogu każdej wiadomości.

3 godziny temu, dam234 napisał:

W jaki sposób mam połączyć złącze ISP z procesorkiem, ponieważ w ogóle nie działa mi żadne połączenie

Przy podłączaniu ISP nie ma raczej żadnej większej filozofii, powinno działać. Masz pewność, że programator działa? Masz jakiś gotowy moduł z tym mikrokontrolerem czy to jakieś DIY? Bez schematu podłączenia oraz szczegółowych informacji ciężko coś wywróżyć 🔮

Udostępnij ten post


Link to post
Share on other sites

Programator na ISP działa. Mam zwykła ATXMEGE SMD przylutowaną do adaptera DIP i włożoną w płytkę stykową. Podłączam zasilanie 3,3V (1, 17, 18)i masę oraz piny PDI oraz PID/Reset (7,8). Wydaje mi się ze nie da się inaczej podłączyć, programuje w Atmel studio 7 i Atmel studio 6.

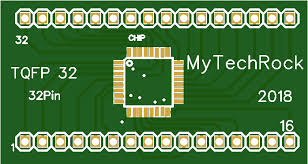

Posiadam taką podstawkę

images?q=tbn:ANd9GcQ-TrEeCnlKTmqyn9VH6_J

Udostępnij ten post


Link to post
Share on other sites

A nie masz mikrokontrolera skonfigurowanego tak, że wymaga zewnętrznego rezonatora?

Udostępnij ten post


Link to post
Share on other sites

Mikerokontroler jest świeży. Jeszcze ani razu nie programowany. Chyba że podpinam się w złe piny programatora. Powiesz mi którę piny to które na złączu ISP 10

Udostępnij ten post


Link to post
Share on other sites
2 godziny temu, dam234 napisał:

Mikerokontroler jest świeży. Jeszcze ani razu nie programowany. Chyba że podpinam się w złe piny programatora. Powiesz mi którę piny to które na złączu ISP 10

Cześć,

tutaj masz pinout dla tego programatora:

https://telecnatron.com/reference/pinouts/avr-isp/index.html

Może nie ustawiłeś poprawnie "Fuse bits", jest to bardzo ważne bo określają one między innymi jak działa główny zegar układu (oraz kilka innych istotnych parametrów).

Aby przejść do programowania "fuse bits" wybierasz po kolei z "Atmel Studio" pozycje menu (przy otwartym projekcie z wybranym docelowo procesorem):

Tools -> Device Programming -> Fuses

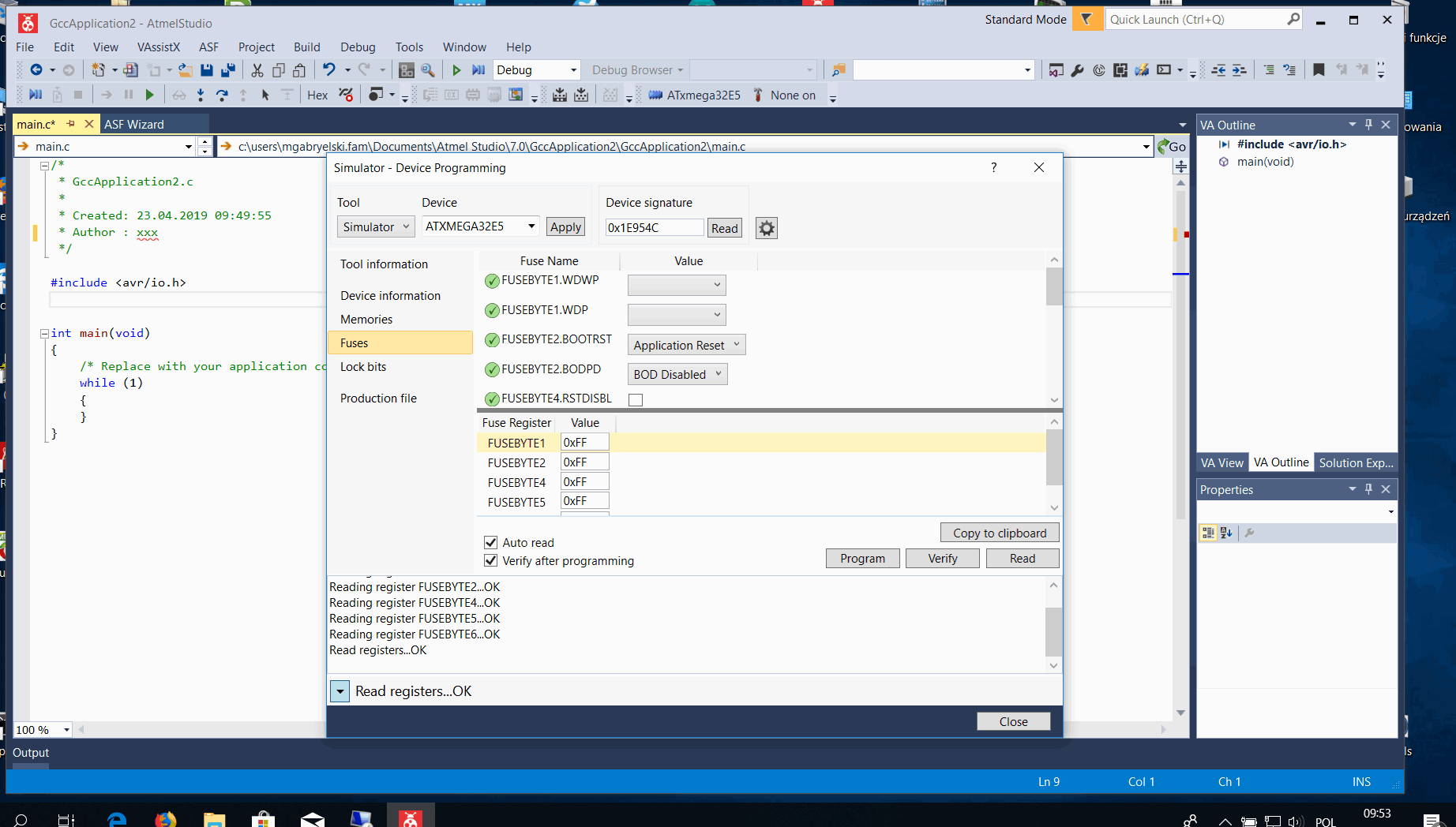

Patrz zrzut ekranu:


UWAGA!: w trakcie programowania "fuse bits" musisz mieć aktywny programator z podłąaczonym ukladem procesora. Musisz prawidłowo ustawić fusy dla twojego procesora i zapisać je w układzie CPU, przed wczytywaniem progamów. Ustawienia fuse bits dla konkretnego układu można znaleźć w internecie.

Pozdrawiam

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

A które piny ISP odpowiadają za PDI. Fusebitów nie mogę zmienić, ponieważ nawet nie mogę odczytać sygnatury mikrokontrolera

Udostępnij ten post


Link to post
Share on other sites
25 minut temu, dam234 napisał:

A które piny ISP odpowiadają za PDI. Fusebitów nie mogę zmienić, ponieważ nawet nie mogę odczytać sygnatury mikrokontrolera

Cześć,

przeważnie jest zworka do przełączania PDI/ISP, nie wiem jak wygląda twój programator (klonów jest mnóstwo). Jeśli nie działa Ci przez PDI to przestaw na ISP (programowanie przez magistralę SPI) i użyj 10-cio pinowego złącza z linku, który Ci podałem (to jest sprawdzony poprawny pinout). Wtedy będziesz mógł poprawnie wgrać fuse'y i programować układ.

Pozdrawiam

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Płytka programatora wygląda tak:

58381589_2788033761237666_8849783072640466944_n.thumb.jpg.7030582b04507915d5cb835e6f899d69.jpg

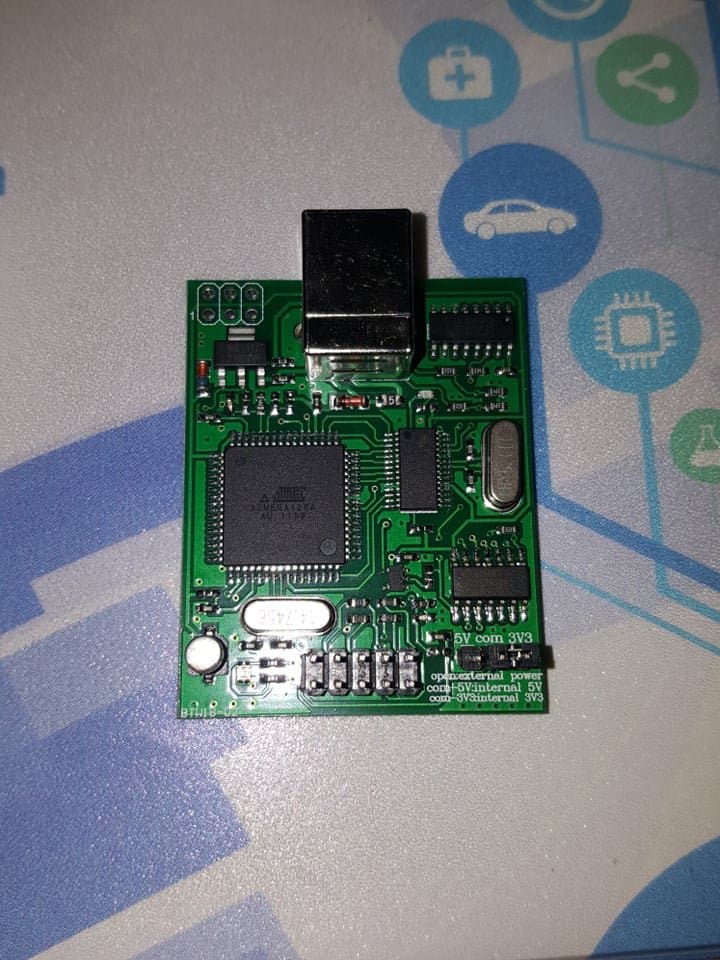

A programator tak:

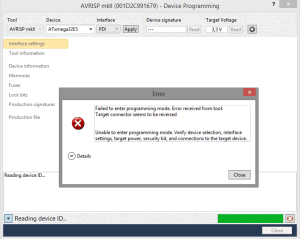

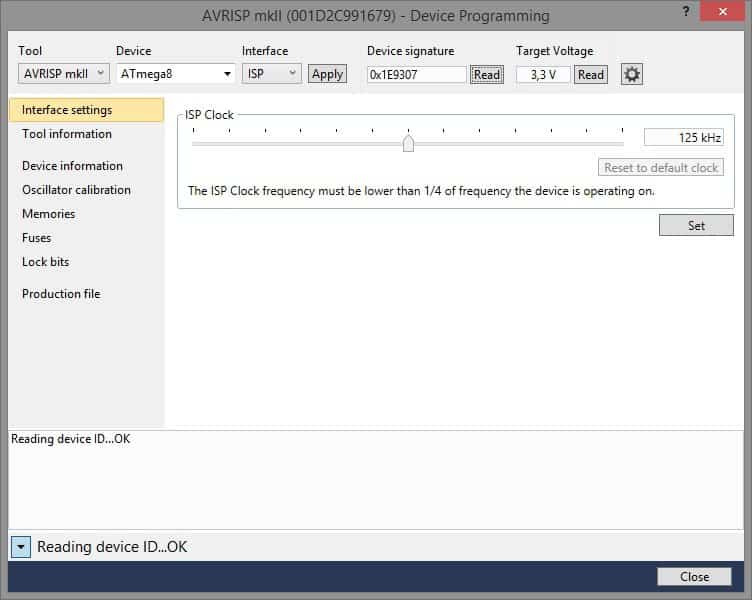

Tutaj odczytana Atmega8 przez ISP ale z PDI problem przy ATXMEGA32E5

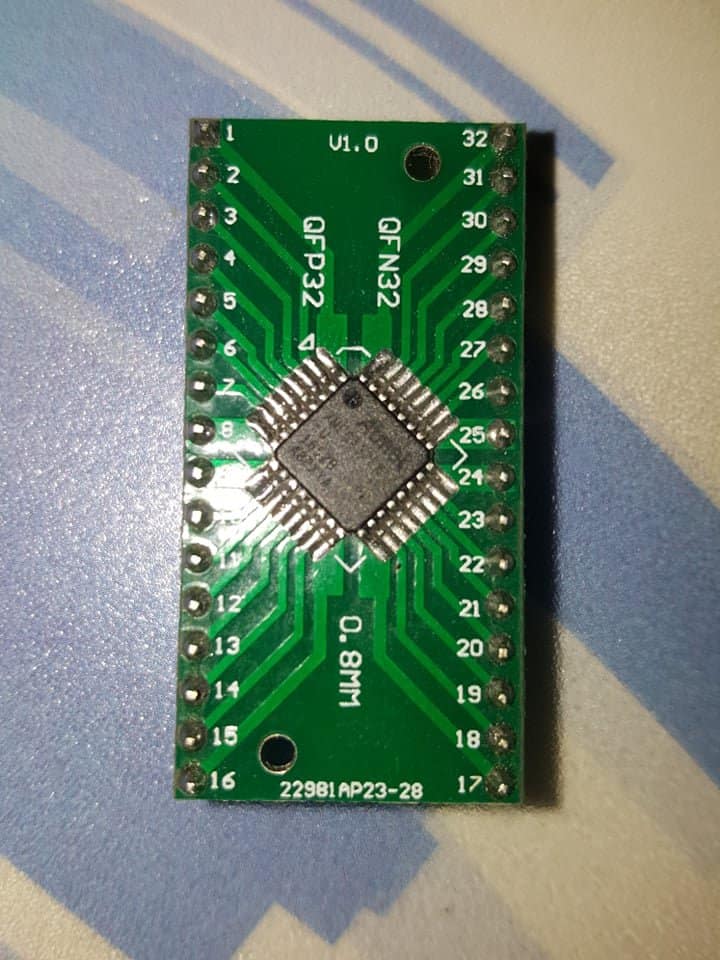

ATXMEGA32E5




Moja wersja mikrokontrolera

58570932_648137752295453_2195430867596214272_n.thumb.jpg.b6590bbc7cdb2ea4647d2a2af6d3f4cb.jpg

Edytowano przez dam234

Udostępnij ten post


Link to post
Share on other sites

Cześć,

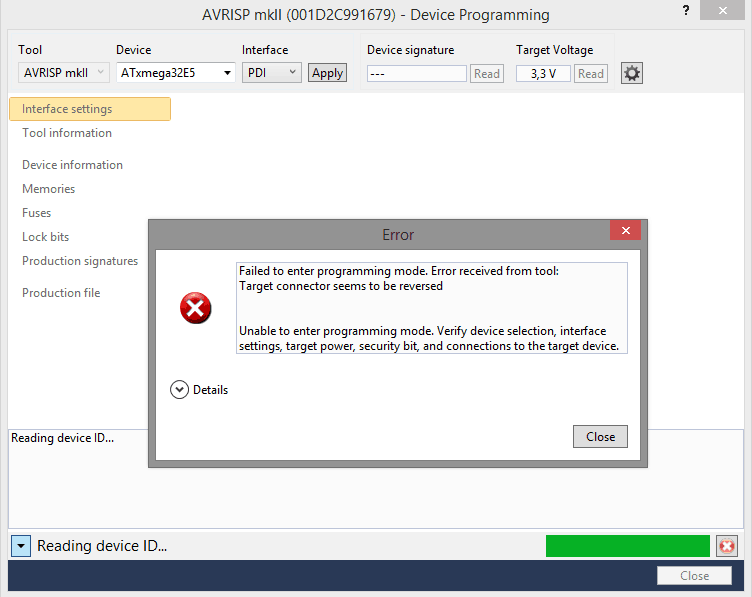

trochę nie rozumiem dlaczego się uparłeś na PDI, skoro Ci nie działa prawidłowo (komunikat błędu mówi o odwrotnym podłączeniu kabla interfejsu do programowania)? Spróbuj zaprogramować tą ATMege w trybie ISP
