Lampka solarna LED DIY

Pomocna odpowiedź

Witam,

Chciałem zrobić sobie lampkę solarną LED. Możliwe, że w przyszłości chciałbym użyć większego panelu solarnego i podłączyć więcej diód do oświetlenia balkonu - ale do rzeczy.

Posiadam takie elementy:

- Ładowarka Li-Pol TP4056

- Ogniwo słoneczne: Moc: 0,4 W, Napięcie wyjściowe: 5,5 V

- Pojedyncze ogniwo 1S Li-pol  Redox, Napięcie nominalne: 3,7 V, Pojemność: 700 mAh, Prąd rozładowania: 20 C (14 A)

- Rezystor 47Ω

- Dioda LED

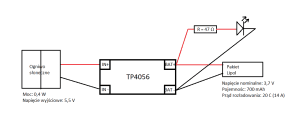

W załączniku wysyłam schemat zrobiony w Paincie - mam nadzieję, że do odczytu, wracam po latach do elektroniki 🙂

Według tego schematu wszystko działa i mam dwa pytania:

1) Czy elementy są dobrane dobrze, czy trzeba coś zmienić, czy to się nie spali, jakieś zabezpieczenie jeszcze?

2) Według tego schematu diody będą palić się cały czas bo jak widać są podpięte do baterii. Co trzeba tam dodać aby dioda włączała się wtedy gdy zakryjemy ręką ogniwo fotowoltaniczne (czyli jak zajdzie słońce)

Dziękuję i jeszcze raz witam na forum.




Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Panel 0,4Wata zasili w praktyce jedną diodę. Poszukaj paneli 10w 12v . Do tego będzie potrzeba regulatora ładowania.Zobacz film.

1) Zobacz filmik

2) Dioda jest w szeregu, więc napięcie ładowania baterii = napięcie ładowania (z wyjścia) -- zasilanie diody --opornik.

Rozumiem że oświetlenie ma działać w nocy. Trzeba zrobić sterownik do włączania oświetlenia po zmierzchu. Wygodnie to będzie zrobić na Arduino.

Edytowano przez Electron
Literówka

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Dzięki za odpowiedź, filmik oglądnę 🙂

Co do drugiego punktu, chodzi o układ który wykryje zakrycie panelu słonecznego (małe napięcie?) i wtedy włączy diody. Na arduino pewnie da się zrobić, ale chciałbym zrozumieć jak by działało coś prostszego. Tak działają lampki z marketu za kilka zł, a arduino tam niema 😉

Edytowano przez luk085

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

No wiesz... jeden z najpopularniejszych przykładów w necie, aż dziwne że sam Ci do przeglądarki nie wlazł...

Masz tu przykładową piękną instrukcję, a następnym razem wysil się trochę i postaraj się sam coś znaleźć w googlu - uwierz, to wcale nie jest trudne!

Edytowano przez ethanak

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Czytam o tym już dwa-trzy tygodnie. Zrobiłem testowy układ który narysowałem na pierwszym schemacie i zastanawiam się co dalej z tym wyłączaniem.

Tego co wkleileś nie znalazłem a szukałem też po angielsku. Dzięki będę miał lekturę na wieczór.

Edytowano przez luk085

Udostępnij ten post


Link to post
Share on other sites

Na instructables jest tego więcej - wrzuciłem tylko jeden przykładowy link, ale warto popatrzeć na resztę.

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites
Cytat

Tak działają lampki z marketu za kilka zł, a arduino tam niema

W Arduino jest mikrokontroler AVR. W lampkach też jest  ale inny.  Lampki mają różne ulepszenia np uśpienie procesora do poboru prądu do nawet uA. Na Arduino  będzie najprościej.

Udostępnij ten post


Link to post
Share on other sites

No to uśpij Arduino tak żeby pobierał jakieś mikroampery 😉

Udostępnij ten post


Link to post
Share on other sites

Pewnie da się uśpić Arduino, ale na platformie są diody święcące.

Zostawiam drugi przykład link .

Udostępnij ten post


Link to post
Share on other sites
4 minuty temu, Electron napisał:

Pewnie da się uśpić Arduino, ale na platformie są diody święcące.

...i jeszcze parę układów pożerających prąd.

Tak przy okazji - w najtańszych lampkach nie ma żadnego mikrokontrolera, jest jeden tranzystor, cewka, parę prostych elementów typu dioda czy kondensator i malutki akumulatorek. Co nie przeszkadza tym lampkom działać 😉

  • Lubię! 1
