Sterownik NPN NC podłączenie do przekaźnika.

Pomocna odpowiedź

Witam,
od jakiegoś czasu mam piec na ekogroszek i przeładowanie zasobnika z węglem powodowało zerwanie klinów w ślimacznicy podającej. Dlatego postanowiłem zamontować tam czujnik który po zapełnieniu  zasobnika będzie przerywał prace ślimacznicy. W tym zakupiłem czujnik NPN NC i przekaźnik wszystko podpięte pod 12 V jak na schemacie. Jednak nie jestem elektrykiem i nie wiem czy to będzie funkcjonować. Schemat załączam w zdjęciu. Zastanawiają mnie różne natężenia prądu podawane na przekaźnik. Czujnik podaje 300mA, zasilacz 3A. Czy tak może być czy może wstawić jakiś rezystor i czy podany schemat ma wgl szanse zadziałać ?


Udostępnij ten post


Link to post
Share on other sites

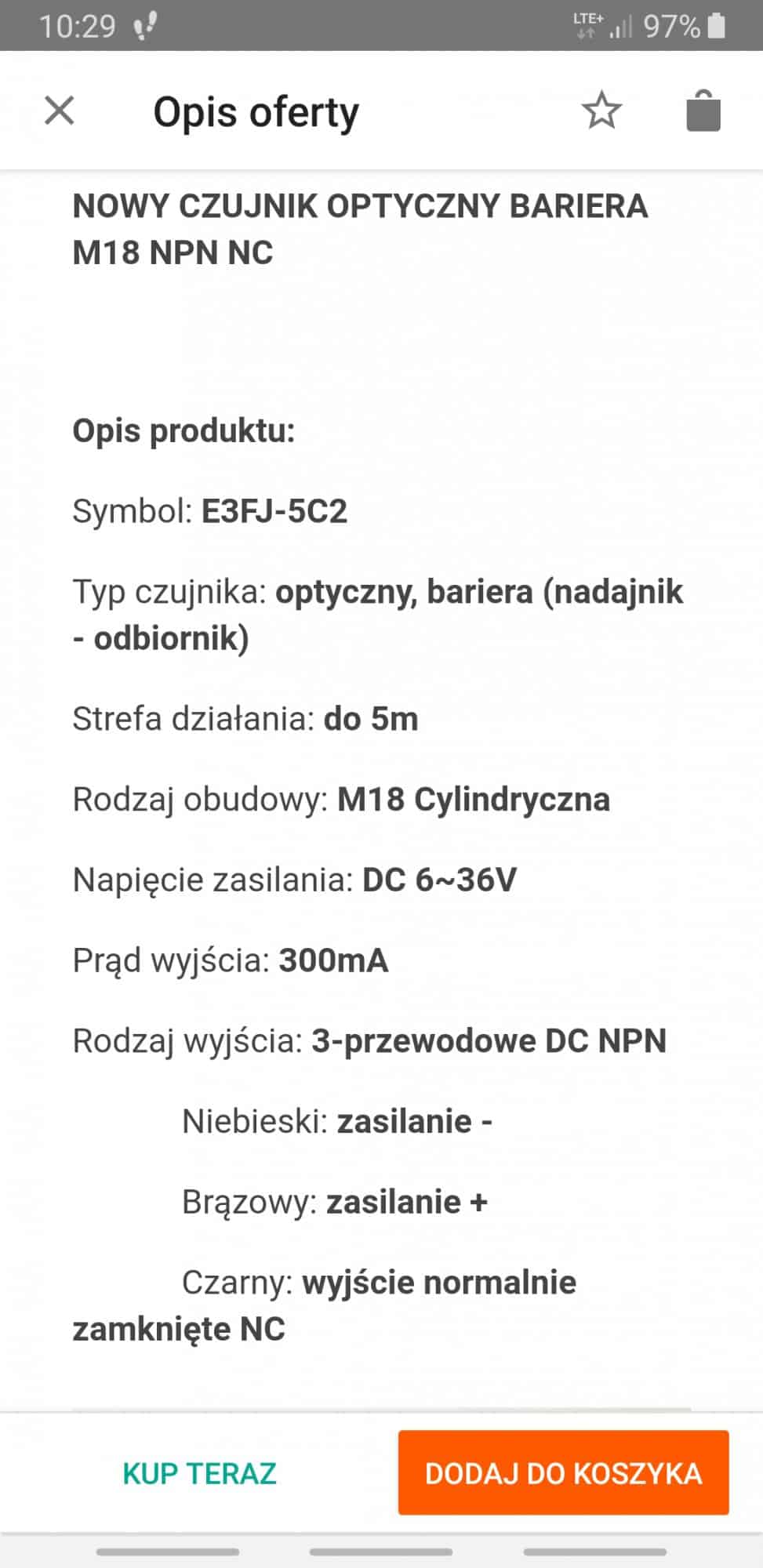

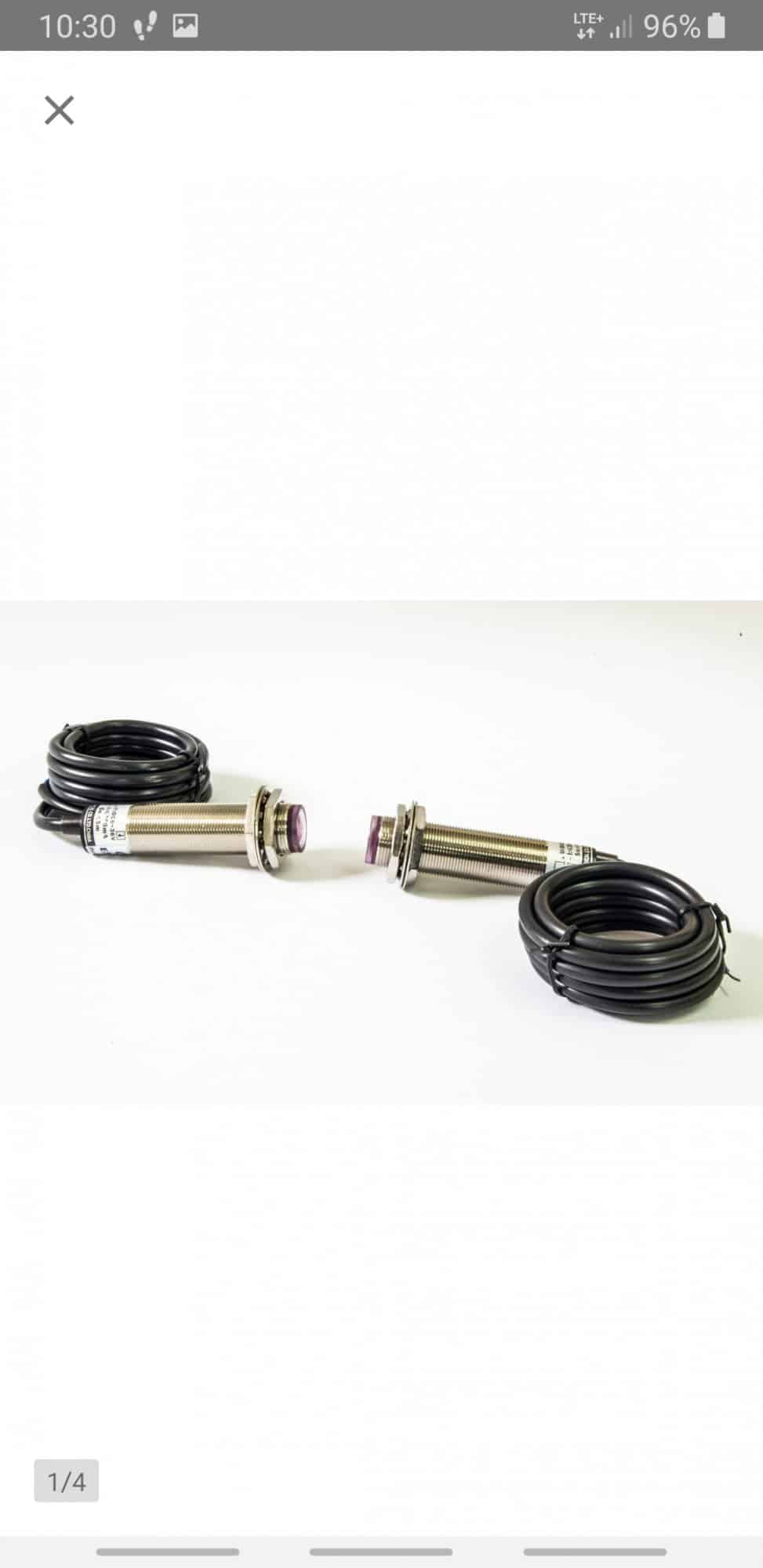

Pokaż czujnik. Czy nie potrzebuje kalibracji/sterowania?

Udostępnij ten post


Link to post
Share on other sites

Spokojnie - zasilacz może dać 3A ale nie musi - prąd jest zależny od obciążenia. To jest tak jakbyś potrafił podnieść 50 kilo cementu - ale przecież ziarnko groszku też podniesiesz.

Zresztą czujnik potrafi podać 300 mA, a przekaźnik pobiera dziesięć razy mniej.

Żadne rezystory nie są potrzebne, moim zdaniem powinno zadziałać (zaznaczam: moim zdaniem, nie mam takiego pieca więc autorytatywnie się nie chcę wypowiadać).



  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Tak, układ jak na schemacie będzie działać - to katalogowe połączenie przekaźnika z wyjściem NPN. Wydajność prądowa zasilacza musi być większa niż zapotrzebowanie źródeł i tutaj jest to spełnione, a o ile większa to już w zasadzie nie ma znaczenia. Przecież akumulator samochodowy 12V o wydajności (chwilowej) 400A też by się nadał. Przykład z grochem jest jak najbardziej na miejscu, choć nie jestem pewien czy z kolei każdy podniesie ten worek... Zasilacz 12V/3A to już kawał sprzętu, wystarczyłaby jakiś taniocha, np. malutki, wtykany do gniazdka 12V/0.2A, no ale jeśli masz coś większego to podłączaj i powodzenia. Z punktu widzenia pieca musisz użyć zacisków 26/27 jak pokazuje instrukcja instalatora. Jeśli można między nie wstawić zestyk, to OK. Najlepiej, gdybyś pokazał tę stronę instrukcji.Wtedy nie byłoby wątpliwości.

  • Lubię! 1
  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

Czujnik NPN to można znacznie prościej bez tego przekaźnika można podpiąć.

Udostępnij ten post


Link to post
Share on other sites

Wszystko juz podłączone i działa 😉

Za pomoc wszystkim dziękuję 🙂

Myślę ze temat mozna juz zamknąć.
