Kilka pytań o tranzystory - współczynnik wzmocnienia

[Scynk]

Cześć 🙂 Jako że jest to mój pierwszy wpis na forum to chciałbym na początku wszystkich przywitać 😉

Mam problem ze zrozumieniem współczynnika wzmocnienia tranzystorów: szukam w dokumentacji przykładowo takiego BD139, i jest tam tabelka hFE, w której jest 40-100, 63-160 i 100-250. Na stronach z kursami/filmikach wszędzie są wzory w stylu Ic=Ib*beta. Ale w takim razie, gdy tutaj są widełki od 40 do aż 250, to jak policzyć realne wzmocnienie, które będę miał w układzie? Powiedzmy, że prąd bazy będzie 2mA. To prąd kolektora będzie jaki? 80mA? 500mA? Albo w drugą stronę - gdy chciałbym mieć prąd kolektora np. 200mA, to jaki powinien być prąd bazy? 0,8mA czy 5mA?

I jest jeszcze druga kwestia, której nie do końca rozumiem. Skoro tranzystory bipolarne są ponoć "sterowane prądowo" (cokolwiek to znaczy) to dlaczego wszędzie pisze, że powyżej 0,7V przewodzi, a poniżej nie? Skoro to ma jakoś od prądu zależeć? Albo czy może się zdarzyć taka sytuacja, że napięcie Ube będzie np. 1V lub 2V zamiast tego 0,7?

Zgaduję, że osoby dłużej siedzące w temacie pewnie pomyślą "znowu kolejnemu będę 10 raz to samo pisał :D" ale byłbym wdzięczny za rozjaśnienie trochę tych kwestii 😉

Pozdrawiam 😉

[marek1707]

No niestety, jest jak piszesz. Nie masz gwarancji konkretnego wzmocnienia i na jednym tranzystorze bardzo trudno zrobić stopnień o wzmocnieniu np. zawsze 50. Musiałbyś w każdej zbudowanej sztuce układu mierzyć parametry i dobierać okoliczne oporniki/kondensatory do uzyskania pożądanego wzmocnienia. Tego typu układy liczy się na najgorszy przypadek. Jeżeli chcesz w kolektorze dostać na pewno 200mA (bo tyle wymagają np. jakieśtam diody LED) to przyjmujesz najmniejsze wzmocnienie wymienione przez producenta dla danego typu (i grupy) tranzystora np. 65 i wychodzi, że musisz wepchnąć w bazę conajmniej 3mA.

Sterowanie prądowe oznacza ni mniej ni więcej tylko to co już sam napisałeś: Ic = Ib * beta. Działamy na prądach. A smutną sprawą jest to, że tranzystor bipolarny "od strony wejścia" nie wygląda jak opornik tylko jak dioda. Jej charakterystykę prądowo-napięciową znajdziesz bez problemu. Po 5 sekundach patrzenia na wykres zrozumiesz, że aby w ogóle płynął w diodzie jakiś prąd, musisz podjechać z napięciem powyżej 0.5-0.6V. I niestety nie jest tak jak w oporniku, że jak już prąd zacznie płynąć to dwa razy większe napięcie powoduje przepływ dwa razy większego prądu. Dlatego, jeśli będziesz sterował tranzystor sygnałem napięciowym np. sinusoidalnym to prąd w tak sterowanej diodzie (jej anodą jest baza a katodą emiter w npn) sinusoidę będzie przypominał tylko we wspomnieniach. A właśnie tym prądem "żywi się" tranzystor i taki wygnał wyjściowy (liniowo wzmocniony) dostaniesz w kolektorze, np.na oporniku obciążenia. Słabe, prawda? Dlatego tą metodą (czyli prościutki stopień na jednym tranzystorze i kilku opornikach/kondensatorach) nie przetworzysz ani dużych sygnałów ani z dużym wzmocnieniem. To są stopnie tzw. małosygnałowe, pracujące na bardzo malutkim wycinku ch-ki diody wejściowej - tak małym, że od biedy można uznać że nic tam się nie zagina i że zależność Ib od Ub jest na tym kawałku liniowa. Oczywiście są metody linearyzacji takich stopni by mogły przetwarzać większe sygnały, ale zawsze jest to okupione spadkiem wzmocnienia. I jeszcze jedno: wzmocnienie zależy też niestety od wielkości prądu kolektora i dlatego w danych katalogowych podawane jest dla pewnej jego wartości. Im prąd wyższy tym gorzej.

Moja wskazówka: jeśli jesteś zainteresowany tematem to poszukaj książki o podstawowych, analogowych układach tranzystorowych (wzmacniacze małosygnałowe, wzmacniacze mocy, wzmacniacze RF, generatory itp), bo w miarę możliwości mogę odpowiadać na pytania szczegółowe, ale na "rozjaśnianie" szerszego tamatu raczej nie ma tutaj miejsca.

[Scynk]

Dziękuję za odpowiedź. Nie jestem aż tak zainteresowany tematem jak wzmacniacze, czy generatory, tylko pracuję pod uC i próbuję zrozumieć podstawy, żeby zaprojektować układ.

Czy to oznacza, że każdy tranzystor ma jeden stały (niezmienny) współczynnik wzmocnienia, który mieści się w podanym zakresie? Chodzi mi tutaj o to, że kupując tranzystor dostanę go z "losowym" wzmocnieniem z tego przedziału (a ze względu na ograniczenia produkcyjne producent gwarantuje mi te widełki)?

Cytat

 I jeszcze jedno: wzmocnienie zależy też niestety od wielkości prądu kolektora i dlatego w danych katalogowych podawane jest dla pewnej jego wartości.

I to jest opisane w nocie jako "DC current gain"? W takim razie, gdybym chciał mieć prąd na kolektorze np. 200 albo 250mA, to powinienem założyć najgorsze wzmocnienie czyli 25 (dla Ic=500mA), i na bazę puścić prąd nawet trochę większy?

Wycinek z noty:

A odnośnie tych napięć i prądów bazy, to chodziło mi tylko o to, czy mam zakładać, że skoro uC jest zasilany +5V to na rezystorze bazy (emiter do masy) odłoży się 4,3V a na tranzystorze 0,7? Czy może się zdarzyć, że z jakiegoś powodu (większy prąd?) tranzystor na przykład weźmie na siebie 1V a rezystor tylko 4?

[marek1707]

58 minut temu, Scynk napisał:

Czy to oznacza, że każdy tranzystor ma jeden stały (niezmienny) współczynnik wzmocnienia, który mieści się w podanym zakresie? Chodzi mi tutaj o to, że kupując tranzystor dostanę go z "losowym" wzmocnieniem z tego przedziału (a ze względu na ograniczenia produkcyjne producent gwarantuje mi te widełki)?

Każdy tranzystor ma jakiś współczynnik wzmocnienia mieszczący sie w podanych widełkach i zmierzony w bardzo konkretnych warunkach. Jeżeli w Twoim układzie te warunki są inne to gwarancja producenta przestaje obowiązywać: jeżeli są łagodniejsze to możesz liczyć na więcej "niż ustawa przewiduje", jeżeli bardzo ciężko doświadczysz swój tranzystor to nie uzyskasz nawet tego co napisali w datasheet. Tak, wszelkie elementy mają rozrzut technologiczny i o ile np. opornikach można liczyć na 5% tolerancji rezystancji, w droższych na 1% a w naprawdę wypasionych (i drogich) na 0.1%, o tyle akurat wzmocnienie tranzystora jest jednym z najbardziej rozrzuconych parameterów. W zasadzie najlepiej mamy z napięciem Ucmax, bo właściwie nie zależy ono od tego jak tranzystora użyjesz. Już nawet prąd Icmax, określony w katalogu na jakąś konkretną wartość, bardzo zależy od sposobu aplikacji (długość wyprowadzeń, radiator, położenie na płytce, opływ powietrza, współczynnik wypełnienia PWM), czyli generalnie od warunków chłodzenia i obciążenia.

58 minut temu, Scynk napisał:

i na bazę puścić prąd nawet trochę większy?

Używanie tranzystora jako klucza to trochę osobne (względem tego "analogowego") zagadnienie. Tutaj zależy Ci na dwóch dobrze określonych stanach: na dobrym wyłączeniu i na pełnym załączeniu oraz na szybkim i bezbolesnym przejściu między nimi. W pierwszym przypadku nie masz strat mocy (i grzania się struktury) bo nie płynie prąd, w drugim minimalizujesz moc strat przez wprowadzenie tranzystora w głębokie nasycenie (małe Ucesat). Pierwsze wydaje się łatwiejsze, z drugim może być problem, bo dysponujesz rachitycznym wyjściem procesora, które jest w stanie wypuścić kilkanaście mA, ale przy potrzebach rzędu 50mA już trzeba kombinować. Najprostszy układ sterowania bazą to rzeczywiście opornik i dioda B-E tranzystora. W tej konkretnej tabelce widzisz, że mierzyli wzmocnienia dla trzech różnych prądów kolektora. Widać, że sugerują używanie tego tranzystora w okolicach kilkuset mA. Słabo sprawdzi się dla bardzo małych (jak na niego) Ic bo w wierszu Ic=5mA gwarantują tylko wzmocnienie 25. Najbogatszy w informacje jest wiersz dla Ic=150mA gdzie producent sugeruje, że większość jego wyrobów będzie miała wzmocnienie typowe 250 (całkiem spoko jak na tranzystor mocy) no a dla 500mA to już spadek na łeb. To górny zakres możliwości prądowych tego tranzystora i tam nie można wiele oczekiwać.

Tu jedna ważna uwaga: podane wzmocnienia (i warunki pracy) nie są jeszcze tymi, których potrzebujesz do pracy jako klucza dwustanowego 😞 Zauważ, że mierzyli je dla Uce=2V a to trudno nazwać nasyceniem - to wciąż praca w zakresie liniowym. Przecież gdybyś tak używał tego elementu to już dla 150mA miałbyś stratę 0.3W. Dla 500mA straty na ciepło rosną do 1W a tego ta obudowa bez radiatora by raczej nie zniosła. Co wiecej: praca "analogowa" powoduje, że napięcie kolektora (czyli pośrednio to co widzi obciążenie) zależy od prądu kolektora więc zmieniając odbiorniki (dając więcej diodek LED lub mocniejszy silnik) zmieniałbyś jedynie moc strat na tranzystorze a nie prąd Ic, bo tranzystor pracuje wtedy jak źródło prądowe a tego bardzo nie chcesz. Tak więc zależy Ci na jeszcze głębszym wysterowaniu tranzystora, by jego Uce spadło ponżej setek mV. Tranzystory małosygnałowe umieją tutaj schodzić do <100mV, ale aż takiego wyczynu po historycznym BD139 bym nie oczekiwał.Potwierdza to kolejny wiersz tabeli: masz tu nasycenie mocno przesterowanego tranzystora: dostajesz 500mA kosztem wpychania w bazę aż 50mA i Uce wciąż na poziomie 0.5V - to chyba jest granica oporu tego elementu. Tylko skąd tu wziąć te wejściowe 50mA mając procesor jako driver, prawda? W warunkach nasycenia nie mówimy już o wzmocnieniu, bo przestaje obowiązywać zależność Ic=Ib*beta. Tu liczy się tylko małe Ucesat nawet kosztem absurdalnie dużego prądu wejściowego. Dlatego w tym wierszu nie ma podanego wzmocnienia 10, bo ta liczba tranci sens. No a kolejny wiersz pokazuje jak zachowuje się dioda B-E w warunkach ekstremalnych: potrzebuje aż 1V by popłynął w niej taki prąd, który umożliwi przepływ 0.5A podczas pracy jeszcze w obszarze "analogowym" (Uce=2V). Jesli oczekujesz poprawnej pracy jako klucz będziesz musiał jeszcze głębiej popchnąć tranzystor w nasycenie a więc i napięcie Ube będzie jeszcze wyższe (np. 1.3V?). tak, tyle odłoży się na diodzie BE, sporo na oporniku szeregowym ale pamiętaj, że i napięcie portu wyjściowego spada ze wzrostem wyciąganego z niego prądu. I to sporo. Być może z pewnych pinów procesora w ogóle nie jesteś w stanie wyssać 50mA, bo nawet jego prąd zwarciowy (stan wysoki zwarty do GND) daje mniejszy prąd . Wtedy potrzebujesz stopnia pośredniego, np.mały pnp (30V/100mA) powinien załatwić sprawę sterowania bazą czegoś dużego. Albo tranzystor Darlingtona (TIP120, BDW93, BDX53 itd itp). Albo MOSFET przygotowany do sterowania niskimi napięciami...

[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Treker (Damian Szymański)]

Wołam kolegę @Electron - przeczytaj proszę wytłumaczenie @marek1707, abyś też zapamiętał jak to jest z tym wzmocnieniem. Rozumiem, że chciałeś pomóc udzielając wcześniej odpowiedzi, ale swoim postem wprowadzałeś inne osoby w błąd. Dlatego Twoją odpowiedź ukryłem - lepiej, aby nikt inny nie widział takiego wytłumaczenia 😉

[Scynk]

Dzięki za tak obszerną odpowiedź. Może faktycznie ten wycinek z noty trochę uciąłem, ale te wartości w przedostatniej kolumnie, to są wartości maksymalne. Kolumna TYP to jest ta środkowa, i jest cała pusta. Czyli w takim przypadku także nie wiadomo czy to napięcie saturacji może spaść do powiedzmy 0,1V, ale "zakładając najgorsze" trzeba się liczyć z 0,5V.

Jak wrócę do domu, to przeczytam to jeszcze raz dokładnie i na spokojnie spróbuję się zastanowić, znowu przeliczyć nieco mój układzik i odezwę się jeszcze 😉

[marek1707]

Planując duże prądy z wyjść procesora koniecznie obejrzyj wykresy możliwości (ch-ki wyjściowe) jego pinów I/O. Zwykle producenci pokazują takie rzeczy, bo czasem projektanci próbują odchudzić swoje projekty do granic możliwości rezygnując np. z driverów dla elementów wykonawczych. Małej diodzie LED wystarczy 1mA, ale gdy chcesz coś np. wysłać w podczerwieni to i 100mA może okazać się mało. Wypadałoby dać tranzystor, ale to kosztuje więc podpinamy diodę nadawczą bezpośrednio do pinu procka i powoli zmniejszamy opornik... W końcu okazuje się, że nawet przy zero omów mamy tylko 40mA i słaby zasięg. A wystarczyło obejrzeć wykres wielkości wypływającego prądu z zależności od napięcia na pinie i wszystko było jasne. A jeszcze później okazuje się, że procesor miał jeden, specjalny, wysokoprądowy pin do sterowania właśnie diodą IR.. W uproszczeniu można pin wyjściowy procesora traktować jakby miał już wbudowany do środka opornik rzędu 100 omów - to tylko przykład wartości. Są piny mocniejsze i słabsze a na dodatek ich możliwości różnią się w zależności od kierunku prądu. Zwykle prąd wpływający do pinu może być większy niż wypływający, co bierze się z lepszej jakości tranzystorów NMOS zwierających pin do masy niż tych PMOS, ciągnących pin do Vcc.

Drugom ograniczeniem jest suma prądów płynących przez wyprowadzenia Vcc i/lub GND i to też jest podawane w danych katalogowych. Prąd pinów nie bierze się znikąd i nawet jeśli nie przekraczasz możliwości jednego, to podłączając np. 8 takich mocno sterowanych tranzystorów możesz spokojnie przekroczyć te 200 (czy ile tam jest) mA prądu pinów zasilania.

Wcale nie uważam, że BD139 z ogólności nie stać na tak małe Ucesat. Uważam tylko, że dla dużych prądów nie ma on szans zbliżyć się do 100m. No ale dla małych Ic to przecież żadna łaska, można wziąć BC337 i być zadowolonym z 50mV dla Ic nawet i 100mA:

https://www.onsemi.com/pub/Collateral/BC337-D.PDF

EDIT: Może napisz co to za układzik, co chcesz zrobić, co sterować, czy jest to tylko taka wprawka do policzenia i sprawdzenia w praktyce nowych wiadomości? Bo zawsze rozmawia się łatwiej o konkretach niż tak ogólnie. Poza tym niektóre obciążenia (elektromagnesy, silniki, żarówki, piezo, długie kable itp) są bardzo wredne i trzeba uważać na ich zaskakujące cechy.

Edytowano Maj 22, 2019 przez marek1707

[Scynk]

Nie, to nie jest tylko wprawka do policzenia. To jest tak naprawdę mój pierwszy "większy" układzik, który chcę zmajstrować. Do tej pory były tylko zabawy na płytce stykowej z prądami rzędu LED'ów. A jako że generalnie schodzę z informatyki "poziom niżej" to mam czasem problemy z częścią elektroniczną układu, bo tego się dopiero uczę.

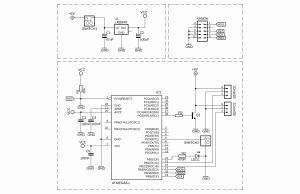

Ale jeśli wolicie konkretnie, to proszę: potrzebuję w układzie wysterować dwa micro-serwa SG-92. Przygotowałem sobie nawet jakiś taki prosty schemacik:
