CNC 2D - sprawdzenie schematu i płytki

Pomocna odpowiedź

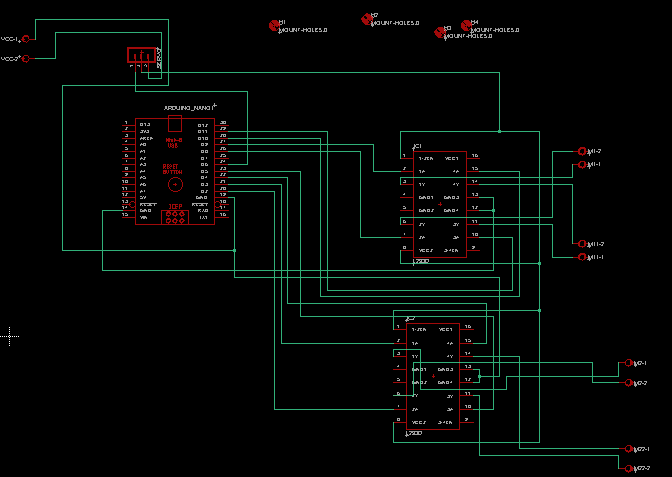

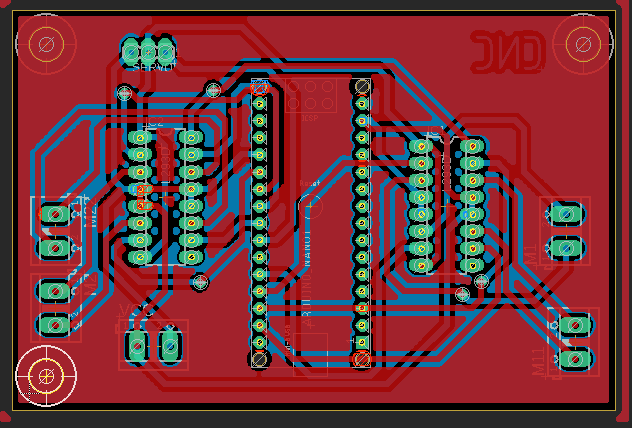

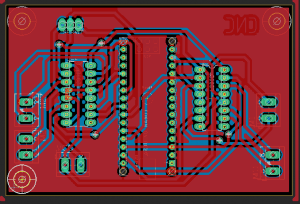

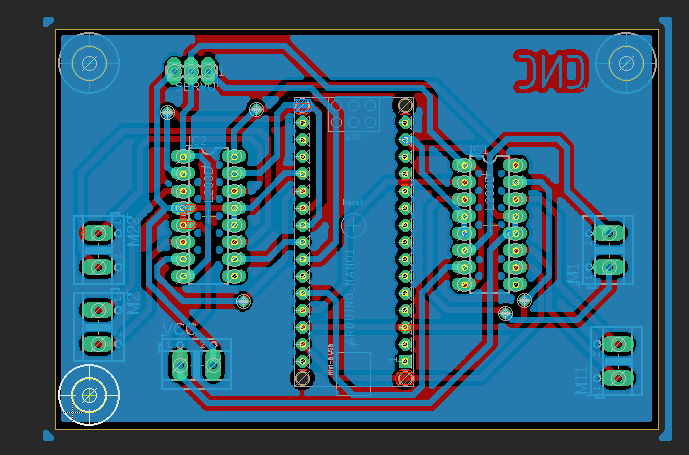

Cześć chciałbym prosić o sprawdzenie czy mój schemat ma ręce i nogi. Mam zamiar użyć jedno servo i dwa silniki krokowe. Wspomagam się tym filmikiem z yt ponieważ jestem jeszcze trochę zielony. Z góry dziękuję.

obraz.png obraz.png

obraz.png obraz.png

obraz.png obraz.png

CNC.pdf CNC.pdf

Udostępnij ten post


Link to post
Share on other sites

Niestety wrzucone schematy są zupełnie nieczytelne. Wygeneruj (wydrukuj?) pdfy lub png z programu zamiast jakichś screenshotów o marnej rozdzielczości. A zanim wstawisz załączniki, sam je obejrzyj i przeczytaj najmniejsze napisy. Może dałoby się na białym tle? Po co płytki, skoro nawet do schematów mogą być zastrzeżenia?
