[Platforma mobilna] sprawdzenie schematu

Pomocna odpowiedź

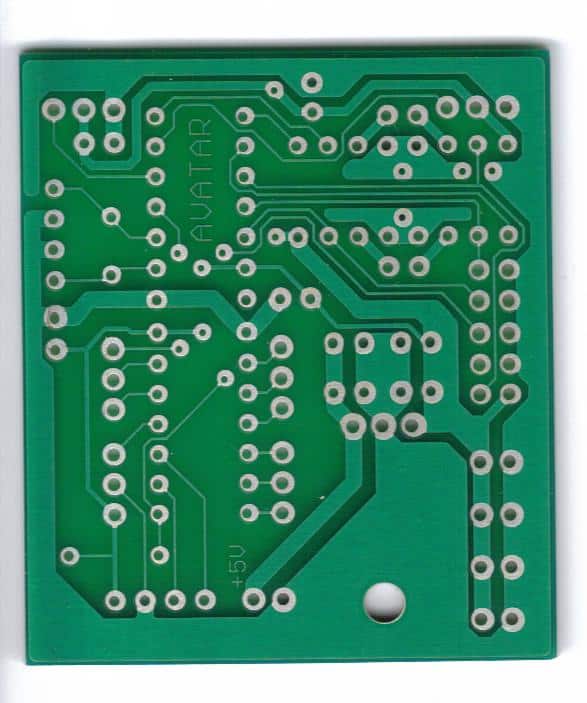

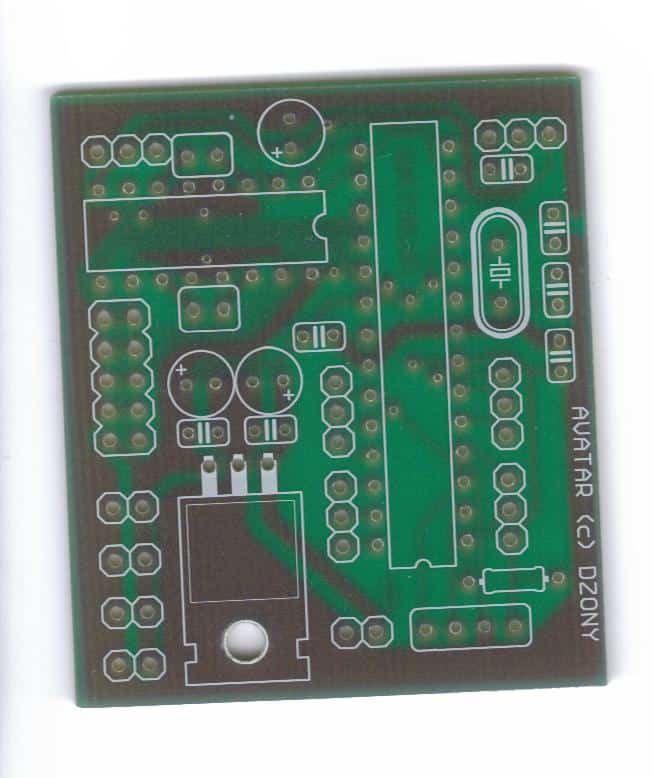

oto skany (mam 3 takie same płytki)



Udostępnij ten post


Link to post
Share on other sites

Chodziło mi o zdjęcia polutowanej płytki 🙂, a co z tym rezystorem przy resecie? Jaki masz wlutowany?

Udostępnij ten post


Link to post
Share on other sites

acha to jutro już dodam zdjęcie 😉 lutowanie mnie zmęczyło. No więc rezystor 4,7R

Udostępnij ten post


Link to post
Share on other sites

No to masz odpowiedź dlaczego nie możesz wykryć procesora, reset jest za bardzo podciągnięty do plusa, zmień na 10k i powinno być ok.

  • Pomogłeś! 1

Udostępnij ten post


Link to post
Share on other sites

dzięki jeszcze raz 😉 faktycznie problem był z rezystorem 😉 Ale teraz mam kolejny problem (niestety) no więc zrobiłem sobie moduł bluetooth taki jak ma użytkownik mirekk36 ale pomimo że wysyłam dane z kompa typu w,s,a,d itp ( pojedyncze literki) uC nic "nie rozumie" gdzie tu może leżeć problem??

Udostępnij ten post


Link to post
Share on other sites

Kwestia sprawdzenia prędkości transmisji danych, czy na obu urządzeniach jest taka sama. Ustawienie np 4800 jako prędkość, w większości wypadków pomaga, ze względu na niski błąd transmisji.

Udostępnij ten post


Link to post
Share on other sites

no więc tak podłączyłem bluetootha w bascomie zmieniłem prędkość na 4800 mignęła dioda data, rozłączył się i połączyłem jeszcze raz. w programie głównym zmieniłem baud tez zmieniłem tak wygląda program poprzednia wersja

$regfile = "m8def.dat"
$crystal = 10000000

'####### USTAWIENIA GŁÓWNE #####################################################

$baud = 19200                                               'prędkość przesyłu



Ref1 Alias Portd.7                                          'JP6:3
Ref2 Alias Portd.6                                          'JP7:3

Serwo Alias Portd.2                                         'JP10:3

Mla Alias Portb.0                                           'SV3:1
Mlb Alias Portb.3                                           'SV3:2
Mle Alias Portb.1

Mpa Alias Portb.5                                           'SV4:2
Mpb Alias Portb.4                                           'SV4:1
Mpe Alias Portb.2

'####### KONIEC USTAWIEŃ #######################################################
'instrukcje
'w - cała naprzód
's - cała wstecz
'a - w lewo
'd - w prawo
'l - reflektory on
'k - reflektory off
'z - serwo w lewo
'x - serwo w prawo


Config Portd = Output
Config Portb = Output

Config Servos = 1 , Servo1 = Serwo , Reload = 10

Declare Sub Prawo
Declare Sub Lewo

Dim I As Byte , Znak As Byte

I = 150
Servo(1) = I

Enable Interrupts

Do

Inputbin Znak

If Znak = "w" Then
Mla = 1
Mlb = 0
Mpa = 1
Mpb = 0
Mle = 1
Mpe = 1
Waitms 20
Mle = 0
Mpe = 0
End If
If Znak = "s" Then
Mla = 0
Mlb = 1
Mpa = 0
Mpb = 1
Mle = 1
Mpe = 1
Waitms 20
Mle = 0
Mpe = 0
End If
If Znak = "a" Then
Mla = 0
Mlb = 1
Mpa = 1
Mpb = 0
Mle = 1
Mpe = 1
Waitms 10
Mle = 0
Mpe = 0
End If
If Znak = "d" Then
Mla = 1
Mlb = 0
Mpa = 0
Mpb = 1
Mle = 1
Mpe = 1
Waitms 10
Mle = 0
Mpe = 0
End If
If Znak = "l" Then
Ref1 = 0
Ref2 = 0
End If
If Znak = "k" Then
Ref1 = 1
Ref2 = 0
End If
If Znak = "z" Then
Call Lewo
End If
If Znak = "x" Then
Call Prawo
End If



Loop

End


Sub Prawo

 I = I + 20
 If I = 220 Then
 I = 200
 End If
Servo(1) = I

End Sub
19 : 14 : 16
Sub Lewo

 I = I - 20
 If I = 80 Then
 I = 100
 End If
Servo(1) = I

End Sub

zmiany nic nie dały próbowałem nawet z przejściówką rs232<->USB

[ Dodano: 18 Mar 10 09:32 ]

Hmm do uart chyba trzeba większej wiedzy zrobiłem sobie pilota i na razie będę nim sterował po kablu ale i tak dzięki z pomoc ( zwłaszcza ElektroTME)
