Adapter USB do Raspberry Pi Zero W

Pomocna odpowiedź

Stawiam Pi-Hole na Raspberry Pi Zero W i postanowiłem w ramach ćwiczeń własnoręcznie stworzyć adapter USB w oparciu o dostępne na rynku rozwiązania. Znajdzie się ktoś, kto rzuci okiem, czy płytka jest zaprojektowana zgodnie ze sztuką? Poniżej załączam materiały, na których się opierałem podczas projektowania.

cddddol56hx31.thumb.jpg.f0f0a9add3b359d3d8791335429e7b37.jpgHTB1ZVrebBiE3KVjSZFMq6zQhVXab.thumb.jpg.a14186855b37d2cb59ba04bf7d8fd7f9.jpgCUveexXWcAEHfYA.thumb.jpg.7fc6801da0cf158fb5ffa5e42eb9782d.jpgKXkIe1Z.thumb.png.07be81cfde7bf993ec25baca8d2785a6.png01-contents.thumb.jpg.b9a1fac29a52f861844bfd7bbdbe9641.jpg02-inspect.thumb.jpg.bd696622a205f21603ba858934efc0ca.jpg03-clean.thumb.jpg.92e339c5e76dcd439dd493af01717799.jpg04-sand.thumb.jpg.aaa0ee5708925b7f3094aecd59b2a374.jpg05-fit.thumb.jpg.3014909d8c5912745504f8a65e68d8b2.jpg06-tack.thumb.jpg.3903a0e8fb8645c5bc8989057d4f2a84.jpg07-align.thumb.jpg.2503befbea782322da64706b44e9efdd.jpg08-check.thumb.jpg.bdfd81645aeb7779a9bcede0b119abd7.jpg09-finish.thumb.jpg.62a091a1687af336976e03467e03cf78.jpg10-smd.thumb.jpg.0f63813a6aa5e6fa4cde018eb10e52db.jpg11-bolts.thumb.jpg.4fb30dc0448cf6d32b2398a539bb8cc8.jpg12-align.thumb.jpg.c466d89b1d9d14dd9300aeed78548a84.jpg13-push.thumb.jpg.f3523fcce7a41348f24b3abeff1bbdf8.jpg14-nuts.thumb.jpg.1eca1e3af07b19b4649d292ade55bd4a.jpg15-solder.thumb.jpg.71d22c644dfbd593919865ebe065155f.jpg16-done.thumb.jpg.0f5adb7ec68cbefea5b7c894c02c17de.jpg

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Płytka wygląda dobrze. Ale że tak zapytam (pytanie może być nie na miejscu więc proszę o wyrozumiałość), po co projektujesz tę przejściówkę skoro da się to kupić? To co na zdjęciach kosztuje z 6$, czy uda Ci się zejść poniżej?

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@crbjsfso ciekawe podejście 🙂 Daj znać później czy wszystko zadziałało poprawnie!

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

Przyszedł czas na małą aktualizację. Jak się okazało poprzednia wycena nie zawierała jednego bardzo ważnego parametru, a mianowicie: Castellated Holes. W skrócie jest to dość problematyczny proces wykonywania połówek otworów, który znacznie podnosi wartość zamówienia. Co w konsekwencji sprawia, że całe przedsięwzięcie jest nieopłacalne nawet przy większych ilościach. Postanowiłem więc użyć gotowego, dostępnego na rynku rozwiązania, które zostało mi wcześniej zaproponowane. Udało mi się znaleźć adapter w cenie 1.12 USD, czyli jakieś 4,28 PLN na dzień dzisiejszy. W weekend planuje wszystko poskładać, uruchomić i zacząć testować.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@crbjsfso super, dzięki za aktualizację 🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Pi-hole postawiony na Raspberry Pi Zero W dokładnie według poniższego poradnika.

Następnie podłączony do telefonu poprze zmianę DNS. Głównym założeniem projektu było pozbycie się reklam z aplikacji na telefonie, niestety reklamy jak były, tak są i nie ma żadnej różnicy. Może to kwestia dodania odpowiednich list z filtrami do blokera, będę to jeszcze testował. Zastanawia mnie jeszcze jeden aspekt, mianowicie czy jeśli ruch przechodzi przez WiFi w Raspberry Pi Zero W, to transfer nie powinien zostać obcięty do ~50Mbps?




No chyba, że z jakiegoś powodu telefon pomija sieć 2.4Ghz z DNS od Raspberry i łączy się z 5Ghz, dlatego nie widać efektów jego działania. Ale teoretycznie nie może, ponieważ ma ustawiony sztywny adres na adres Pi-hole.

Edytowano przez crbjsfso

Udostępnij ten post


Link to post
Share on other sites

@crbjsfso w tym przypadku Raspberry Pi działa jako serwer DNS, nie przechodzi przez niego cały ruch sieciowy, więc nic nie musi być ucinane 🙂 Jeśli chodzi o efekty działania PiHole to wiele zależy od listy filtrów. Te najpopularniejsza mogą nie być przystosowane dla polskich stron. Najlepiej dla testu pochodź po jakiś zagranicznych www i zobaczy czy widzisz coś w statystykach PiHole, a później poszukaj listy polskich filtrów 🙂

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

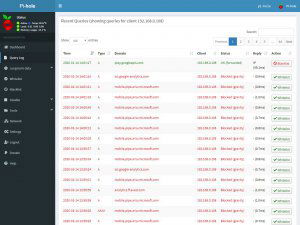

@Treker Z ciekawości na razie dodaje wszystkie filtry jakie jestem w stanie zapleść, na przykład te. Spodziewałem się, że tych zablokowanych zapytań może być sporo, ale ilość blokowanych zapytań jest znacznie większa niż ruchu przepuszczanego.


Podczas przeglądania sieci natknąłem jest na poradnik od Linus Tech Tips pt. Block EVERY Online Ad with THIS - Pi-Hole on Raspberry Pi w którym właśnie jest dokładniej pokazy proces, o którym wspominasz, czyli samodzielne dodawanie niechcianych zapytań do czarnej listy. Wychodzi na to, że dzięki cookies niektóre adresy mogą być tworzone specjalnie dla nas.

Udostępnij ten post


Link to post
Share on other sites

Małe podsumowanie i można zamknąć temat.

  1. Raspberry Pi Zero USB adapter - płytka trudna do wykonania samodzielnie w warunkach domowych ze względu na konieczność metalizowania pół-otworów, przy produkcji przez profesjonalną firmę nieopłacalne ze względu na wcześniej wspomniane pół-otwory - Castellated holes.
  2. Dostępne rozwiązania tego typu w przystępnej cenie dostępne są tutaj, tutaj i tutaj.
  3. Cały proces instalacji Pi-hole na Raspberry Pi Zero W jest dobrze pokazany na wielu dostępnych w internecie poradnikach wideo. Na przykład tym polskim lub tym angielskim. Przechodząc przez proces instalacji kilkukrotnie, na różnych urządzeniach nie napotkałem większych problemów po za koniecznością uzupełnienia wiedzy, na przykład co to jest DHCP, czy jak zalogować się na router. I jeśli chodzi o sam proces to nie mam tak naprawdę nic do dodania po za tym co jest w poradnikach.
  4. Dodatkowe filtry dla polskiej części Internetu, z jakimi można eksperymentować dostępne są między innymi tutaj.

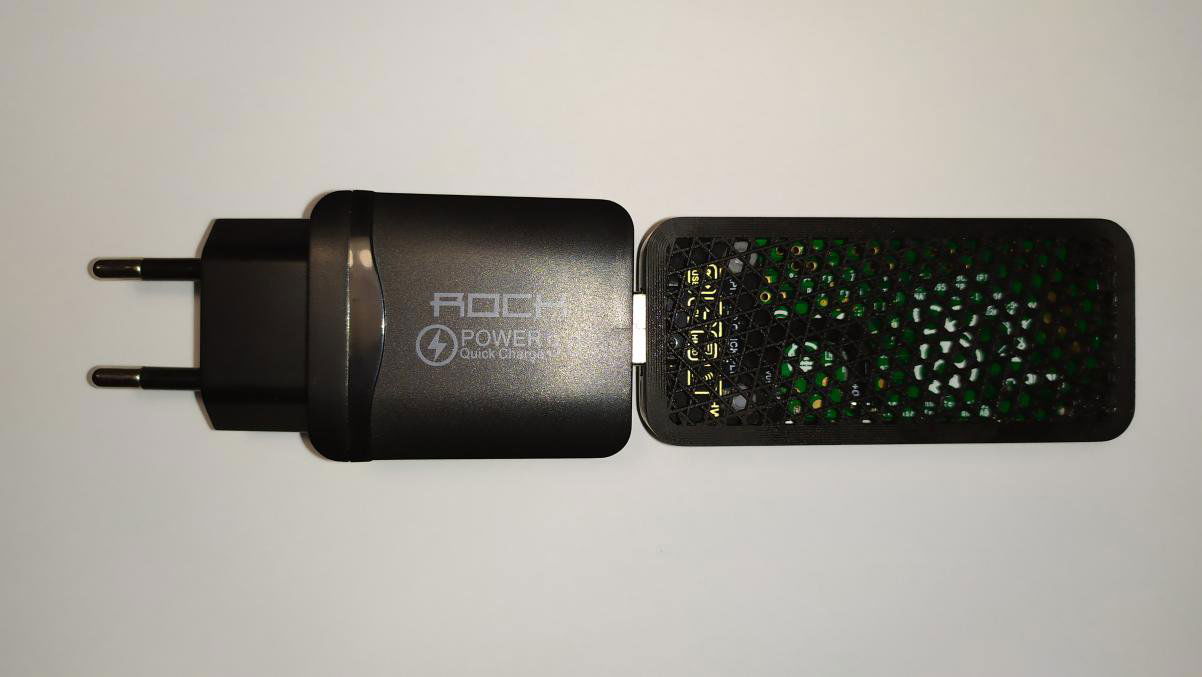

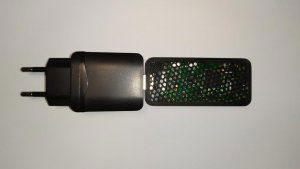

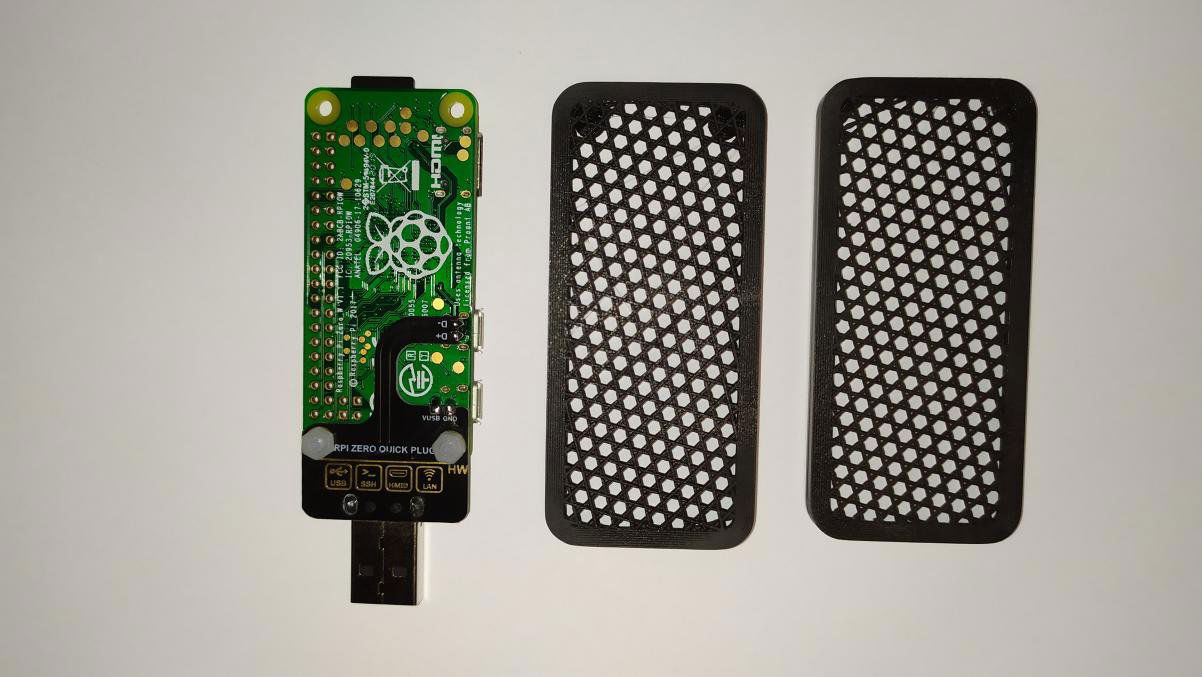

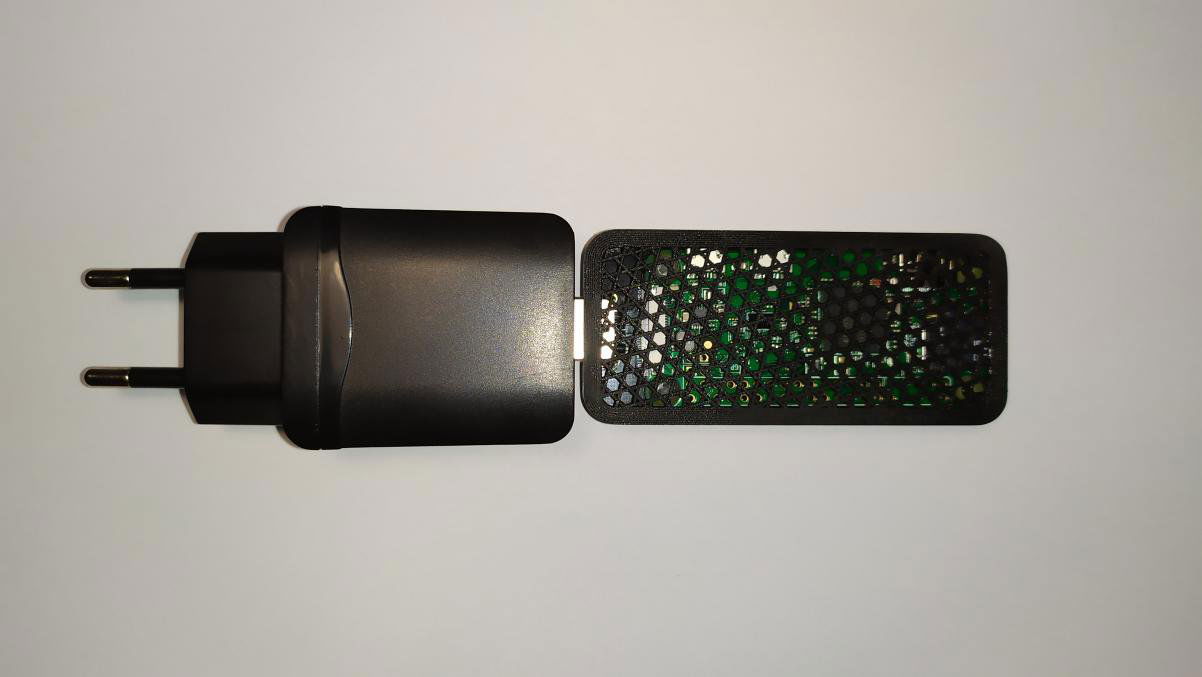

  5. Do gotowego urządzenia została wydrukowana ta obudowa bez górnej i dolnej warstwy z wypełnieniem Tri-hexagon, a wygląd całości zaprezentowany jest poniżej.

rpi1.thumb.jpg.fa4b2543e3894d96d8bb05c536f75732.jpgrpi2.thumb.jpg.ef9f6d7fdd715779975dde7b4049fd1a.jpgrpi3.thumb.jpg.297623682985507c999b64ba7e87cddf.jpg

Miał być to jedynie prosty projekt adaptera, aby przetestować na własnej skórze zlecanie produkcji PCB, a jak widać skończyło się na budowie Pi-hole z gotowych modułów.

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@crbjsfso świetny efekt końcowy, wygląda bardzo "zgrabnie"!

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites
