Ustawienie pinu jak wyjście HS przy starcie programu

Pomocna odpowiedź

14 godzin temu, atMegaTona napisał:

lepsza niż fast digidigi

Z ciekawości: czym się różni

PORTB |= _BV(2);

od

digitalWriteFast(2,1);



Udostępnij ten post


Link to post
Share on other sites

Nie używałem tego nigdy, wolę asm bo mam pewność, że tak jest jak chce na już a nie w rezultacie. Można to podejrzeć w pliku *lss którego arduino nie generuje domyślnie i nie wiem jak to zmienić żeby zaczęło. Ale można włączyć samemu program avr-objdump z opcją -S na pliku *elf

../arduino-1.8.10/hardware/tools/avr/bin/avr-objdump -S "../TMP/arduino_build_xxx<-nr_kompilacji/nazwa_skeczu.ino.elf"



Poza tym jakiego byś nie użył sposobu to i tak nie będzie szybciej niż inicjalizacja w podsekcji .init

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Mi to się wydaje że to co ja piszę nie bardzo przez Marka jest rozumiane i zaczyna tutaj wypisywać jakieś książkowe wypowiedzi. Gdzie napisałem że na wyjściu z trafo jest 5V ? Na wyjściu ze stabilizatora jest ponad delikatnie 5V i to jest normalna praca , wszystko działa przecież pisałem. Trafo jest 230/6V-8V prądu zmiennego. Jedynym problemem jest ta szpilka napięcia i to właśnie zmierzę - Stan na wyjściach mikroprocesora. Rozwiązanie hardwarowe nie leży po stronie zasilania układu bo układ działą poprawnie . tutaj chodzi tylko i wyłącznie o to co podaje mikroprocesor na wyjściu . Mogę jeszcze zmierzyć jakie zasilanie dochodzi do mikroprocesora w momencie startu układu jeśli to co kolwiek pomoże ... Zobaczę też czy kondesnator pomoże i czy zamieniając na sterowanie stanem wysokim ten problem zniknie ... Oczywiście najpierw sprawdzę czy softowo się nie uda tego poprawić .

Edytowano przez daniel89

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Ze strony software'owej szybciej się już nie da, ale tak jak już było wspomniane niewiele to pomoże jeśli nie wywalisz bootloadera z tego arduino. Jeśli masz programator choćby najtańszy do AVR to problemu nie będzie.

Rozumiem, że chodzi o to, że podczas włączenia zasilania tranzystor się włącza na chwilkę? Można też pomyśleć, żeby dobudować układ soft start do zasilania ale do tego jest konieczna ingerencja w schemat.

Edytowano przez atMegaTona

Udostępnij ten post


Link to post
Share on other sites

"Mostek oddaje delikatnie ponad 5V DC"

Jak miałem to zrozumieć?

Udostępnij ten post


Link to post
Share on other sites

Tak się zastanawuam (nie wiem czy dobrze, bo schemat jest  chyba nieco niekompletny, prxynajmniej na komórce nie widzę X2).

Startuje atmega. Na pinie jest trzeci stan, czyli dioda w optotriaku nie jest zasilana. Jest OK.

Pin jest na dzień dobry w trybie INPUT. Teraz robię digitalWrite(pin, 1) - w efekcie podłączany jest wewnętrzny rezystor podciągający. Na pinie mam słabą jedynkę, ale dioda (zasilana przecież prądowo) dalej się nie pali.

Teraz ustawiam pin na OUTPUT. W efekcie powinienem na pinie uzyskać twardą jedynkę. Dioda (zasilana prawdopodobnie z Vcc i pinu) dalej się nie pali...

Ciekawe, czy taka proteza (bo to oczywista proteza) zadziała...

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

Tak, to rozwiązanie które powinno być stosowane, ale już o tym pisaliśmy. Kolega rzeczywiście robi odwrotnie, ale powstająca w ten sposób szpilka ma kilka us. A potem napisał, że odwrócenie kolejności zapisów (czyli postulowane przez Ciebie najpierw PORTx a potem jego DDRx) nie pomaga..

Edytowano przez marek1707

Udostępnij ten post


Link to post
Share on other sites

A to nie zauważyłem że się powtarzam - przepraszam.

Czyli mamy typowy błąd w projekcie, którego żadnym protetycznym softem nie da się poprawić. Cóż - zdarza się, nie raz wywalałem do kosza bardzo wspaniałe (tak mi się wydawało) kody, różne niemniej wspaniałe płytki leżą mi w pudełeczku i przypominają o tym, że najpierw się trzy razy sprawdza, potem dla pewności czwarty i piąty, a potem można liczyć na to, że dane ustrojstwo będzie działać...

No, ale ja to taki nietypowy jestem 😞

Udostępnij ten post


Link to post
Share on other sites

No właśnie chyba nie. A przynajmniej ja tu oczywistego błędu nie widzę. Wyjścia z procka są zrobione poprawnie a program - jeśli tylko nie zrobi czegoś głupiego - nie powinien generować szpilek na wyjściach. Tym dziwniejszy jest objaw i tym łatwiej przyczepiłem się do problemów z zasilaniem bo to właśnie wygląda jak tego typu sprawa. No nic, czekamy aż Kolega @daniel89 coś pomierzy i pokaże wyniki z zimnego startu. Być może gdzieś dalej w kodzie dzieje się coś dziwnego, ale zawsze można zrobić próbę z wykasowanym procesorem. Taki "program" ba pewno nie rusza portów. Wtedy włączyć urządzenie kilkadziesiąt razy i próbować zaobserwować szpilkę oczywiście wciąż mając podpięty i uzbrojony oscyloskop. Jeśli w takim zestawie nic się nie wydarzy, to można zacząć dodawać kawałki kodu, począwszy od inicjalizacji właśnie linii I/O. Dobrze przeprowadzona także nie powinna wygenerować żadnej szpilki. Być może problem leży zupełnie gdzie indziej, np. długie przewody i bliskość transformatora 230V/50Hz powodują, że w chwili wkładania wtyczki do gniazdka na kabelku do transoptora robi się ten 1V i zapala IREDa, albo program nie jest taki jak nam się wydaje... W sumie zagadkowa sprawa, nie wiemy wszystkiego i trzeba trochę improwizować.

Udostępnij ten post


Link to post
Share on other sites

Zgadzam się, w obu kwestiach. Najpierw trzeba ustawić stan, później kierunek. Cóż, być może przypisywanie do .init łamie konwencję arduino ale ona w zasadzie jest tak ustalona chyba po to właśnie żeby ją łamać 😉

Udostępnij ten post


Link to post
Share on other sites

Najlepiej będzie zrobić test na pustym procku. Będzie przynajmniej wiadomo czy to wina inicjalizacji. Jeśli tak to najpier PORT a później DDR i będzie maksymalnie najszybciej, można też zmienić sekcję na .init0 o czym wspomniał @RFM ale nie było jeszcze wtedy widać jego postów. Jeśli jednak nie to jedyne co zostaje to jakieś pojemności spowalniają narastanie napięcia na bramce albo transformator ma defekt.

Udostępnij ten post


Link to post
Share on other sites

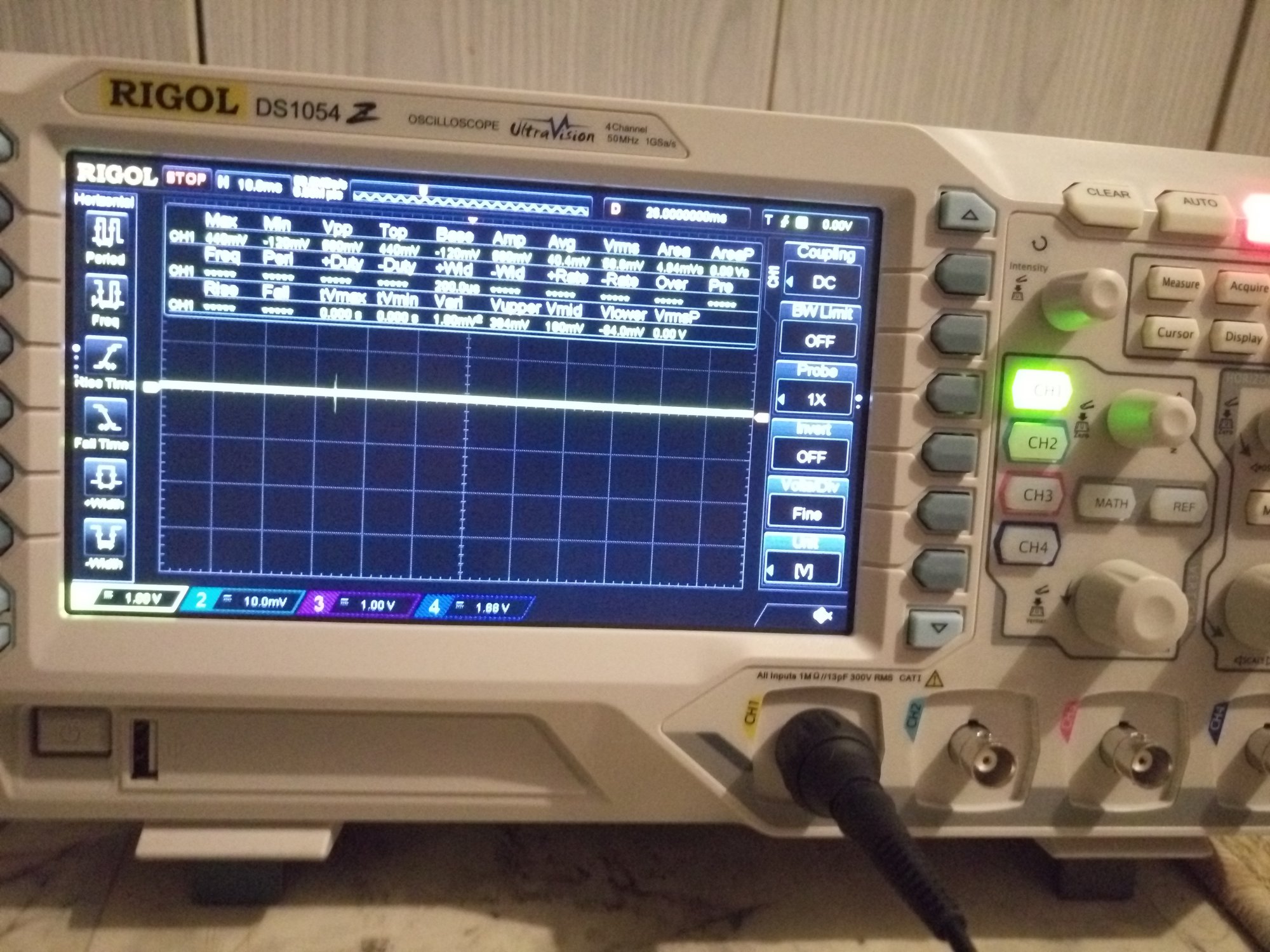

Kod kolegi atmegatona dalej nie działa.  Wyniki z oscyloskopu tylko mnie upewniły że sterując stanem wysokim uniknął bym tego typu problemu.  Z zasilaniem faktycznie idzie delikatna szpilka przy starcie mimo kondensatora 100nF blisko zasilania

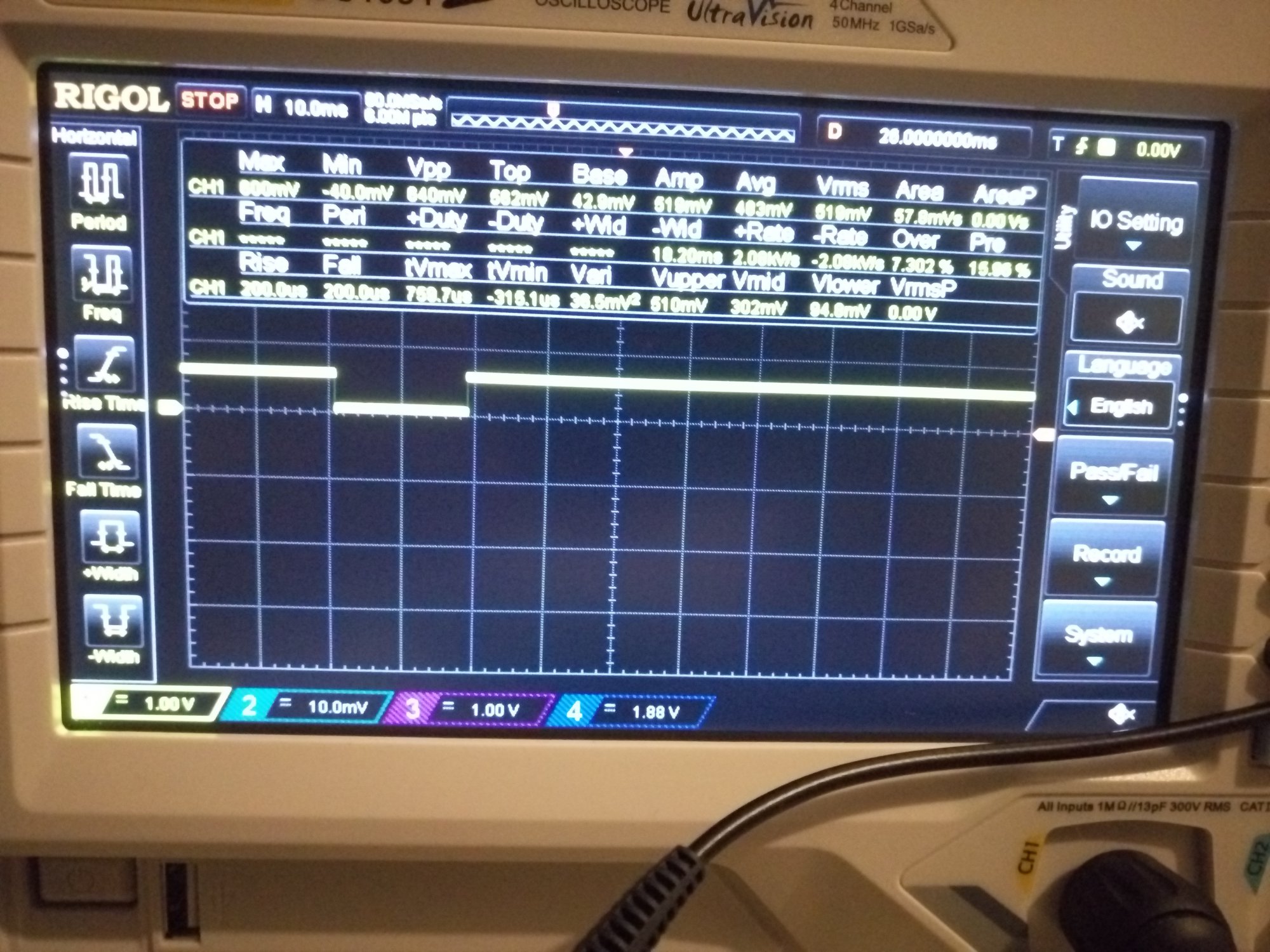

Pierwsze zdjęcie od góry to właśnie na wyjściu przelaczanie na stan wysoki z low zajmuje jakieś 20ms i pełza to napięcie.  Przy normalnej pracy zawiera do masy na 20ms i jest to okej. Potem kolejne próby pomiaru tego stanu na tym piwie i pomiaru zasilania ta ciągła linia widać tam szpilkę.

Udostępnij ten post


Link to post
Share on other sites
Dnia 2.12.2019 o 15:22, marek1707 napisał:
  • Po narośnięciu zasilania reszta układów wokół procesora już działa - czas start. Procesor stoi w stanie RESET wymuszonym przez wewn BOR i/lub specjalny licznik- ten czas ustawiasz fusami, plus czas startu generatora. RC jest najszybszy a oscylator ceramiczny używany w Arduino - duużo wolniejszy.
  • Po wyjściu z zerowania rusza bootloader Arduino i sprawdza czy na uarcie jest jakaś komunikacja z PC - to mogą być setki milisekund.
  • Jeśli kontakt nie został nawiązany, bootloader startuje aplikację
  • Ta zaczyna od inicjalizacji swoich podstawowych rejestrów i zmiennych oraz zmiennych w obszarze data programu w C - to w małym procesorku trwa dziesiątki mikrosekund, nie ma o czym mówić.
  • Potem następuje wywołanie funkcji main() a ta na dzień dobry odpala setup() gdzie możesz ustawiać do woli swoje piny.

Tak dla przypomnienia.

1 godzinę temu, daniel89 napisał:

Kod kolegi atmegatona dalej nie działa.

Kod działa na pewno, to układ nie działa zgodnie z założeniami a dlaczego nie działa tak jak powinien to Marek wypunktował po kolei. Procesor ma za wolny start. Mimo, że piny są z domniemania ustawiane jako wejścia to jakąś rezystancję ten pull-down w pinie jednak ma i na out robi się dzielnik napięcia stąd to "pełzanie" na pojemności tranzystora jak mniemam. Co prawda można jeszcze przyspieszyć start procka przez odpowiednie ustawienia fuse-bitów to raz, wywalenie bootloadera to dwa, wtedy procek od razu włączy Twój program i pierwsze co w nim zrobi to wykona "mój kod" ale zanim procek wystartuje to i tak minie jakiś czas i tego nie przeskoczysz choć w tym przypadku mogłoby to rozwiązać problem a co najmniej go zredukować.

Zostaje jeszcze rozwiązanie sprzętowe, czyli można uruchomić procesor wcześniej niż resztę układu ale to wymaga przebudowania jego części a tego nie chcesz więc możesz spróbować przyśpieszyć włączenie procka biorąc pod uwagę wszystkie powyższe uwagi zawarte w tym wątku i.. przyzwyczaić się do faktu, że ten układ nie jest idealnie doskonały.

Udostępnij ten post


Link to post
Share on other sites

Ja się poddaję. Kolega @daniel89 używa oscyloskopu jak cepa i jakoś nie widzę płaszczyzny porozumienia. Nie zrobiłeś żadnej z rzeczy o które prosiłem. Ani nie widzę dwóch przebiegów na raz więc nadall nic nie wiemy o koincydencji sygnałów które mierzysz (czyli najwazniejszego: kiedy stan niski się pojawia), ani nie korzystasz z całości ekranu w pionie tylko bawisz się w jednej kratce, ani nie ustawiłeś wyzwalania jak prosiłem, ani nie usunąłeś tej idiotycznej tabelki z liczbami i nawet sondę masz podpiętą jakoś od czapy, bo sądząc ze skali pionowej widzimy sygnały o wielkości <1V. Dostałeś drobiazgową instrukcję co poustawiać i nie wysiliłeś się żeby ją wykonać. Ja tam nie widzę żadnej szpilki, bo chyba nie mówisz o zakłóceniu od wkładania wtyczki, jeszcze przed pojawieniem się jakiegokolwiek napięcia. Widzę zamiast tego stan niski wymuszony na 100% przez program, bo trwający prawie 40ms. Nie, nie jest to nic związanego z upływnościami (procesory aż takich nie mają by pokonać opornik kilka kilo) ani pojemnościami czegośtam. To twarde zero - o ile oczywiście mierzyłeś na pinie procesora bo nawet nie chciało Ci się napisać skąd każdy sygnał był zdjęty. Acha, i przypominam, że do łapania szpilek (o ile w ogóle tam są) służy tryb akwizycji Peak Detect (pod przyciskiem Acquire) a nie standardowy Sampling. I warto w takich zabawach ograniczyć pasmo fukcją BW Limit. Może w wolnej chwili poczytaj coś o oscyloskopach w ogóle, a przynajmniej instrukcję do tego Rigola? Wiesz podstawy obowiązujące od czasów sprzętów lampowych: czym się różni NORMAL od AUTO i od SINGLE, tryby wyzwalania (najważniejsze oręże osyloskopu) i akwizycji, itd.. Bez tego nic ciekawego nie zobaczysz a losowe zdjęcia nie posuną Cię ani o krok w kierunku znalezienia przyczyny problemów. To jakbyś próbował wykopać rów nie wiedząc z której strony i jak trzymać łopatę. Przykro mi. Jeśłi pokażesz przebiegi o jakie prosiłem możemy wrócić do dyskusji.
