Langustaw

Sposób na łączenie przycisków bez lutownicy

Pomocna odpowiedź

Witam!

Nie mam żadnego doświadczenia w tej dziedzinie ale myśle o zrobieniu button boxa lecz problem w tym ze nie mam lutownicy i nie chce się bawić w lutowanie. Szukam sposobu na podłączenie przycisków do płytki bez lutowania.




Edytowano przez Langustaw

Udostępnij ten post


Link to post
Share on other sites

@Langustaw witam na forum 🙂

Łatwiej będzie pomóc, jeśli pokażesz o jakie dokładnie przyciski chodzi. Masz jakieś konkretne modele na oku?

Udostępnij ten post


Link to post
Share on other sites

Ogółem, jeśli masz na myśli zwykłe microswitche takie jak poniżej:

Przelacznik-microswitch-Tact-switch-5mm-

to po prostu wsadź je w płytkę, od pomiędzy przycisk a płytkę kapnij kropelki, a potem metodą oplotową podłącz przewody, tak jak tu:

189854-wire_wrap_closeup_small1_350.jpga

A tak na serio, nie łatwiej kupić lutownicę za 30 zł, i zlutować niż bawić się w takie oplatanie oplotów na oplotach? Tym bardziej że lutowanie naprawdę nie jest takie trudne jak się wydaje 🙂

Chyba że chcesz mieć satysfakcję mi możliwość pochwalenia się niecodziennym sposobem zmontowania projektu.

😉

Udostępnij ten post


Link to post
Share on other sites
6 godzin temu, Treker napisał:

@Langustaw witam na forum 🙂

Łatwiej będzie pomóc, jeśli pokażesz o jakie dokładnie przyciski chodzi. Masz jakieś konkretne modele na oku?

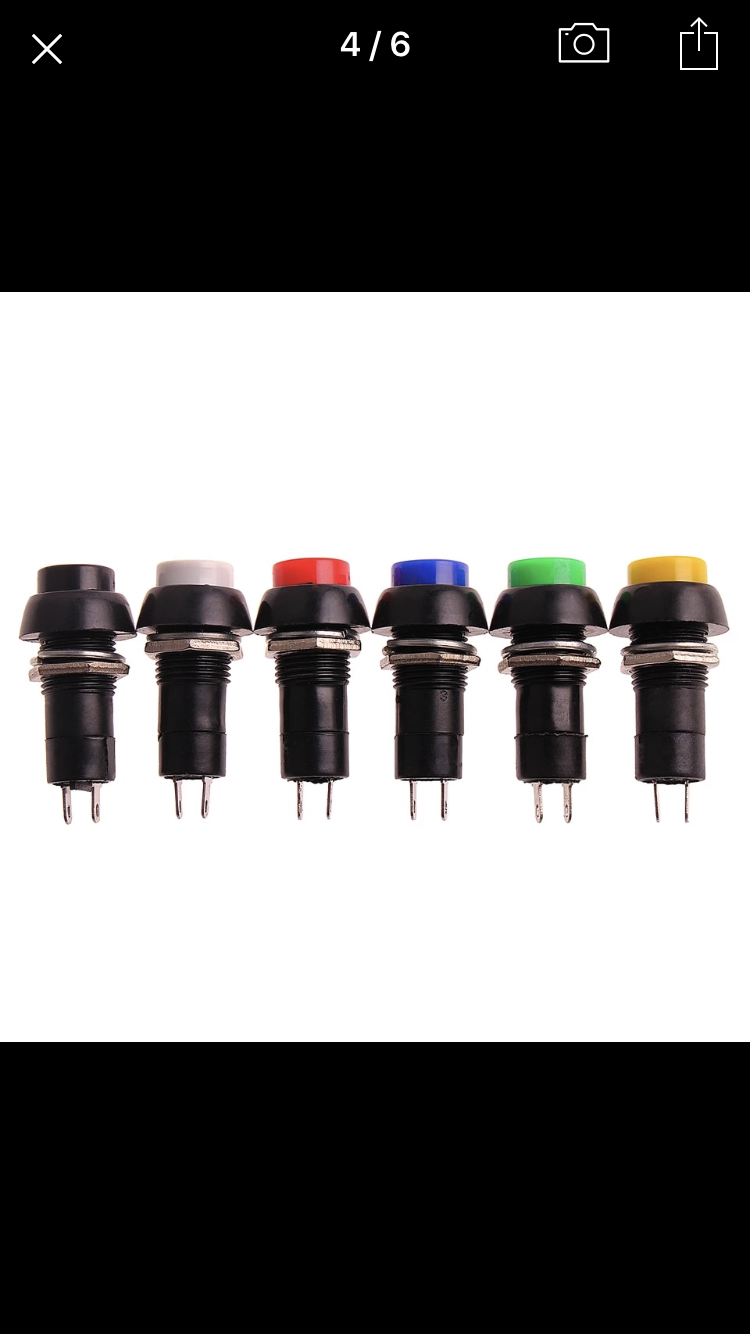

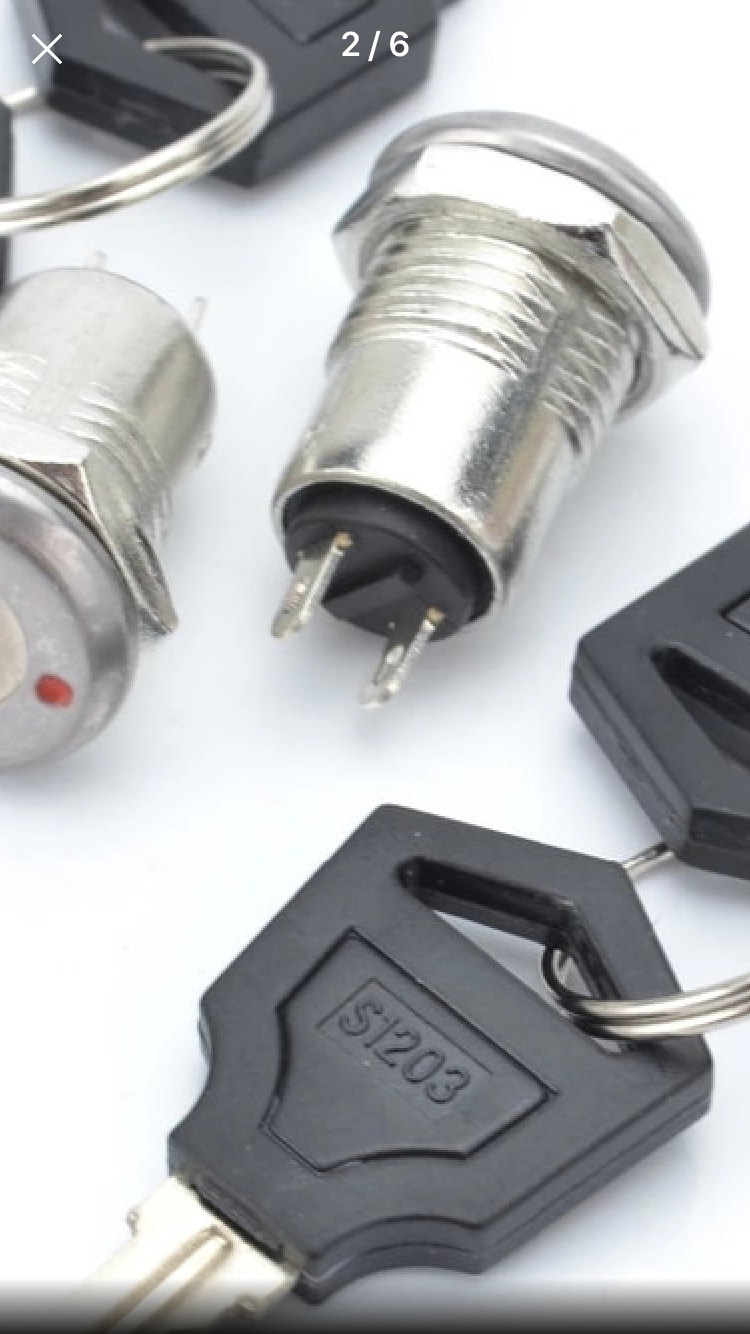

E4D1BA26-DE58-4025-92F6-93C2DC3F52D3.thumb.png.3b05e5ce26b5b3be421941b03299e601.png F4C579CA-A2B5-4C22-9E30-57D09D0883B2.thumb.png.86a49eac3a297004e9b67266b9d70960.pngC1691F10-5A3C-4171-9E37-9554A08277BF.thumb.png.edfd0e7c6eef07cae3f5e0ebde839080.png56B3620C-A234-4667-8B02-2CC27EAC6977.thumb.png.4f215f80a15532b026139adb759545f5.png


Udostępnij ten post


Link to post
Share on other sites

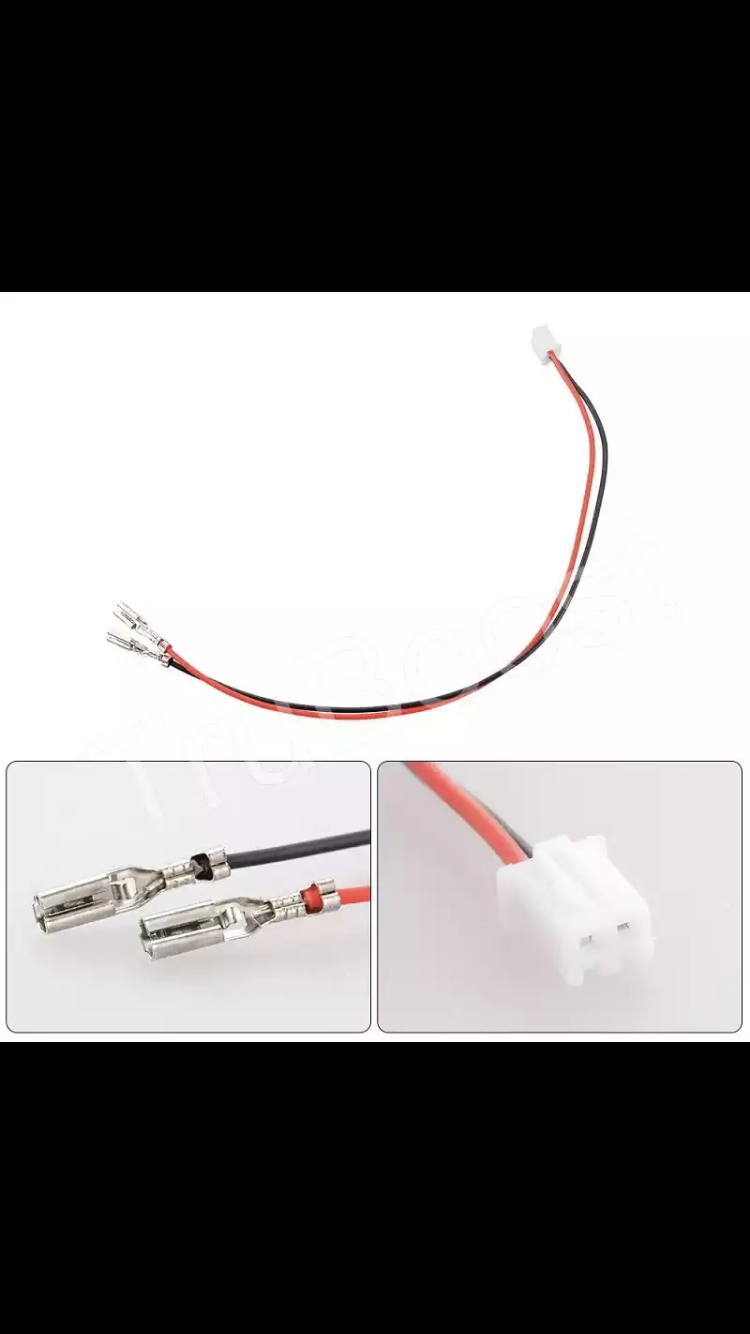

@Langustaw hmm... no to chyba sam od razu podałeś rozwiązanie 😉 Akurat do takich przycisków bez problemu podepniesz się przewodami zaciskanymi jak na ostatnim zdjęciu. Nie wiesz pod jakąś nazwą odszukać takich połączeń czy problem leży jeszcze gdzieś indziej?

Udostępnij ten post


Link to post
Share on other sites
11 minut temu, Treker napisał:

@Langustaw hmm... no to chyba sam od razu podałeś rozwiązanie 😉 Akurat do takich przycisków bez problemu podepniesz się przewodami zaciskanymi jak na ostatnim zdjęciu. Nie wiesz pod jakąś nazwą odszukać takich połączeń czy problem leży jeszcze gdzieś indziej?

Kolega który się na tym zna pisał ze nie mam wyjścia i muszę lutowac wiec wolałem się upewnić.

i również nie wiem jak nazywają się te kabelki.

Udostępnij ten post


Link to post
Share on other sites

Możesz zastosować konektory, nawet bez lutowania (odpowiedni przewód zaciśniesz kombinerkami albo - jeśli jesteś odważny - nawet w zębach). Gdzieś tak po piątym konektorze polecisz do sklepu po lutownicę (po drodze do dentysty).

A to tylko podłączenie kabelków do przycisków... z drugiej strony trzeba podpiąć do Leonarda albo Pro Micro... a tam już będą schody.

Udostępnij ten post


Link to post
Share on other sites
26 minut temu, ethanak napisał:

Możesz zastosować konektory, nawet bez lutowania (odpowiedni przewód zaciśniesz kombinerkami albo - jeśli jesteś odważny - nawet w zębach). Gdzieś tak po piątym konektorze polecisz do sklepu po lutownicę (po drodze do dentysty).

A to tylko podłączenie kabelków do przycisków... z drugiej strony trzeba podpiąć do Leonarda albo Pro Micro... a tam już będą schody.

Polecam spojrzeć na zdjęcia wyzej.

do płytki nie muszę lutowac 😉

Udostępnij ten post


Link to post
Share on other sites

Były kiedyś nawet takie owijarki do montowania elementów przewlekanych do pcb za pomocą drutu srebrzonego, niestety wraz z upowszechnieniem się elementów montowanych powierzchniowo odeszły do lamusa. Lutownice z grotem czeka chyba podobny los bo teraz lutuje się w opiekaczach albo na żelazku tudzież hot-air.. i zniknie z atmosfery słodki zapach topionej cyny z kalafonią a jej miejsce zajmie (specjalne) żelazko za tysiaka i pasta do chemicznego cynowania ścieżek.

Aż się rozckliwiłem nad tą cyną z 40% zawartością ołowiu, chyba sobie coś przylutuję na pohybel nowoczesności :)

Udostępnij ten post


Link to post
Share on other sites
3 godziny temu, atMegaTona napisał:

Były kiedyś nawet takie owijarki do montowania elementów przewlekanych do pcb za pomocą drutu srebrzonego

A w MT (chyba na początku lat 70-tych) był nawet artykuł o wyższości połączeń owijanych nad lutowanymi.
