kands

Raspberry Pi4B - sterowanie z Androida przy pomocy RaspController

Pomocna odpowiedź

Dzień dobry,

link do forum z opisem do bezpłatnej aplikacji: https://www.raspberrypi.org/forums/viewtopic.php?f=63&t=158753&sid=e41d0d8f88a5d48f5c1ab238c05c1c81

Aplikacja działa przyjaźnie i bezproblemowo, aż do momentu kiedy próbuję zarządzać GPIO

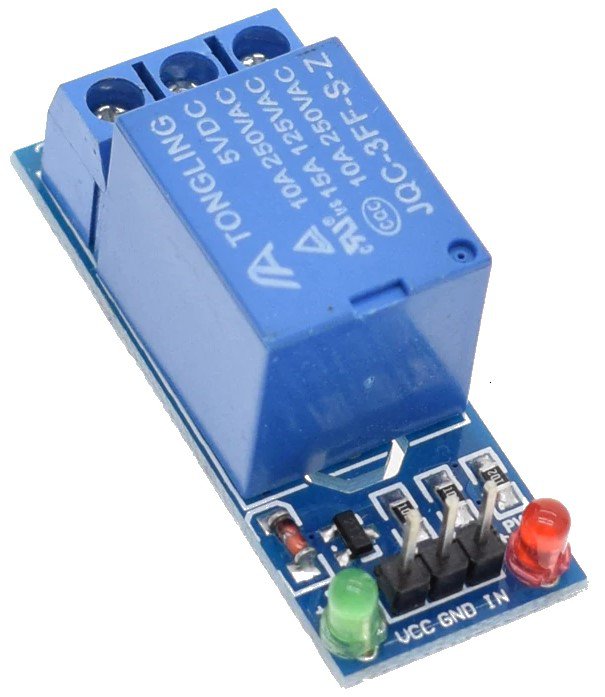

po podłączeniu takiego modułu z przekaźnikiem przekaznik.thumb.jpg.6517671b2a5cf4502efeeed319897517.jpg do Rpi:

odpowiednio RPi - moduł:

GPIO4 (PIN 7) - IN
GND (PIN 9) - GND
+5V (PIN 2) - VCC

Na wyjściu modułu podłączyłem przewody zasilające małą lampkę biurkową 230V (max 10 W - LED). Przewody podłączyłem jako normalnie zwarte (NC).
Przy użyciu aplikacji Raspcontroller i zdefiniowaniu GPIO4 jako OUT, mogę jeden raz wyłączyć lampkę - nie mogę jej jednak załączyć ponownie.

Po zmianie podłączenia na normalnie otwarte (NO), sytuacja jest identyczna - jeden raz mogę lampkę załączyć - później przekaźnik nie reaguje na zmiany wysyłane przez aplikację.
Dioda czerwona świeci się cały czas sygnalizując napięcie 5V na zasilaniu (VCC), natomiast dioda zielona przed pierwszym sygnałem jest wygaszona, po podaniu sygnału świeci jasno, a później przy próbach podania sygnału 0 świeci się blado, po załączeniu na 1 znowu świeci normalnie, jednak przekaźnik nie działa.

Przekaźnik pozostaje również cały czas w takim samym położeniu, aż do odłączenia napięcia dochodzącego do RPi (czyli do wyciągnięcia USB C). Samo "shutdown" nie wystarcza do odblokowania przekaźnika. Wiem, że GPIO jest zasilane przez cały czas, ale wydaje mi się, że GPIO4 (lub GPIO17, który też próbowałem z identycznymi efektami) powinno mieć sygnał 0 lub 3,3 V.

Dodam jeszcze, że przekaźnik przed i po próbach na RPi przetestowałem na klonie arduino uno i chodził bezproblemowo.
Po całkowitym resecie malinki sytuacja się powtarza.

Czy ktoś miał może do czynienia z tą aplikacją? A może z takim zachowaniem przekaźnika? A może z takim laikiem jak ja? 🙂



pozdrawiam
Piotr

Udostępnij ten post


Link to post
Share on other sites

Problem rozwiązany, zastosowałem inny przekaźnik i wszystko działa bezproblemowo.

pozdrawiam
Piotr

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@kands zupełnie umknął mi wcześniej Twój temat 😞 Fajnie, że sprawa rozwiązana. Podaj może namiary na przekaźnik, który rozwiązał sprawę - na pewno pomoże to komuś w przyszłości 🙂

Udostępnij ten post


Link to post
Share on other sites

Przekaźnik jest taki: image.thumb.png.68bae8a1d68c3e2bd935d137212e732b.png - miałem go w takim zestawie startowym arduino z aliexpress: image.thumb.png.459f063fb37081d8b5cc30f7935bcb48.png
mam jeszcze kilka sztuk przekaźników identycznych jak ten, który nie działał, ale nie miałem czasu posprawdzać. Dam znać czy to była wina tego modelu czy też tego konkretnego egzemplarza.

pozdrawiam
Piotr
