Jak najlepiej wyprowadzić wejście do programowania ESP8266 12 na PCB?

[crbjsfso]

41 minut temu, ethanak napisał:

Gdzie w ESP-12E jest USB? To nie NodeMCU czy inny wynalazek...

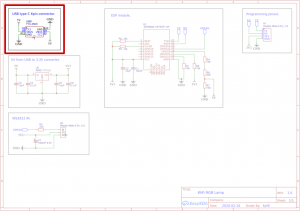

Chodzi o to, że gniazdo USB typ C będzie dodane na PCB. Z gniazda tego będzie brane 5V do zasilania WS2812B i 3.3V do zasilania ESP po przepuszczeniu przez AMS1117-3.3.

[ethanak]

Jasne. I na pewno chcesz, aby Twój ESP był w trybie programowania jeśli podłączysz coś do pinów Tx/Rx i tak dalej, bo przecież nigdy nie będziesz debugował programu ani używał seriala do innych celów. Zawsze to o jeden przełącznik taniej...

Edytowano Luty 17, 2020 przez ethanak

[crbjsfso]

Czyżby sarkastyczny ton wypowiedzi podszyty irytacją?😀 Ale masz racje, trzeba chyba po prostu zrobić klona Wemos D1 mini z portem USB C, dodatkowym wyjściem 5V bez diody, czy przetwornicy po drodze i układem TTP223. Schematy w Internecie są, wystarczy przerysować, dodać wcześniej wspomniane wcześniej korekty i już. Nie trzeba się bawić w programatory czy jakieś wyjścia do niego, wszystko pięknie przez USB programowane i nawet przycisk reset będzie na PCB. A może już ktoś to wszystko zrobił i wystarczy poszukać.

[ethanak]

1 minutę temu, crbjsfso napisał:

trzeba chyba po prostu zrobić klona Wemos D1 mini

E tam - nie musisz mieć w każdym układzie konwertera USB/UART, wystarczy tyle ile masz komputerów 🙂

Możesz np. zrobić coś takiego:

Płytka do lampki (albo czegoś innego) z pinami do programowania (Tx, Rx, GPIO0, Reset, VCC, GND);

Płytka programatora (na niej przełącznik przycisk RESET, z jednej strony taśma do podłączenia pinów Twojej lampki czy innego ustrojstwa, z drugiej gniazdo do podłączenia konwertera).

Na płytce programatora możesz dać dodatkowy przełącznik lub zworkę, określającą czy układ jest zasilany z programatora czy ma własne zasilanie (po prostu odcinane Vcc do płytki).

Będzie wygodne, tanie i posłuży do programowania paru innych urządzeń.

5 minut temu, crbjsfso napisał:

może już ktoś to wszystko zrobił

Tak, producenci Wemosa D1 mini 🙂



[Polecacz 101]

Produkcja i montaż PCB - wybierz sprawdzone PCBWay!
   • Darmowe płytki dla studentów i projektów non-profit
   • Tylko 5$ za 10 prototypów PCB w 24 godziny
   • Usługa projektowania PCB na zlecenie
   • Montaż PCB od 30$ + bezpłatna dostawa i szablony
   • Darmowe narzędzie do podglądu plików Gerber
Zobacz również » Film z fabryki PCBWay

[Jarewa]

8 godzin temu, ethanak napisał:

Z ciekawości: jak toto przełączysz w tryb programowania?



Logicznie po to jest dzielnik napięcia  kiedy zasila z USB-c  dzielnik podbija na H a kiedy zasila przez złacze co pisałem bedzie miało L... Stabilizator nie pości w drugą stronę  napięcia 3V3 na 5V.... Odbywa się samoczynnie... Zjechanie do minimum bez resetu bo i po co?? po co ci reset??? Może i ma małą wadę  ale to mniejsza wada niż przycisk reset i przycisk na gpio0  wada polega na tym że podpięcie  konwertera to tylko raz będzie mógł zaprogramować  i ponowne zaprogramowanie może się odbyć tylko jak wyciągnie wtyczkę usb z konwertera.  Wiec wada mniejsza niż zrobić kombinacje dwoma przyciskami...



7 godzin temu, ethanak napisał:



Gdzie w ESP-12E jest USB?



To raczej zapytaj autora po co projektuje gniazdo USB-c skoro ESP nie posiada......

Ja tylko wnioskowałem że chce z tego portu zasilić do działania normalnego...







[crbjsfso]

Czyli z poniższego programatora (przykładowy model) przechodzimy na płytkę z rezystorami i przyciskami. Następnie z takiego "między-programatora" do wyprowadzeń TX, RX, GPIO0, RESET, VCC 3.3V i GND na PCB lampki (albo czegoś innego). Z jednej strony wydaje się skomplikowane, z drugiej jednak chyba nie, ponieważ wszystkie elementy zostaną przeniesione na osobną płytkę, którą będzie trzeba wykonać tylko 1 raz, co pozwoli programować dowolną ilość projektów w przyszłości opartych na ESP8266, a może nawet kiedyś ESP32.

Czyli jeśli będę chciał zaprogramować ESP to wciskam RESET i FLASH (GPIO0 do 3.3V przez rezystor), następnie puszczam RESET, czekam aż układ się uruchomi i puszczam FLASH. A do normalnego działania potrzebuje GND, GPIO15, GPIO0 do masy przez rezystory i GPIO2, VCC, CH-PD, RESET do 3.3V też przez rezystory. Czy tylko mi wydaje się to odrobinę skomplikowane?

[ethanak]

Ponawiam pytanie: czy na pewno podłączenie konwertera musi przełączyć esp w tryb programowania? Może w przypadku lampki tak... ale czy do każdego ustrojstwa które tworzysz zrobisz sobie oddzirlny programator?

[crbjsfso]

Teraz już nie wiem, muszę to przemyśleć.

[ethanak]

Przepraszam, ale napisałeś zanim wysłałeś posta.

Nie, to nie jest skomplikowane. Ma działać tak, jak napisałeś. Ma być uniwersalne, zrobione jeden raz.



[Jarewa]

Nie z tego programatora podłączasz do tego gniazda (tx,rx,gnd,3v3) odbywać by mogło się żadnych przycisków... Po prostu podłączasz programator ESP samo wejdzie w tryb programowania (warunek to brak napięcia 5v na usb-c)  a esp zasilane z tego 3v3 do programowania..



[ethanak]

@Jarewa i rezygnujesz z możliwości debugowania czy komunikacji po serialu?

[Jarewa]

7 minut temu, ethanak napisał:

Ponawiam pytanie: czy na pewno podłączenie konwertera musi przełączyć esp w tryb programowania? Może w przypadku lampki tak... ale czy do każdego ustrojstwa które tworzysz zrobisz sobie oddzirlny programator?



Jeżeli poda zasilanie 5v na usb-c nie przełączy na programowanie, tak samo jak nie podłączy 3v3 w tym złączu to esp bedzie działało normalnie... A port może być użyty do czegoś innego   wiec z niczego nie rezygnuje

Edytowano Luty 17, 2020 przez Jarewa

[ethanak]

@Jarewa narysuj  schemat - ja rano zrobię to samo (jakoś fatalnie mi działa eagle na komórce). Porównamy  pogadamy.

[Jarewa]

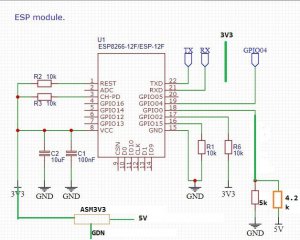

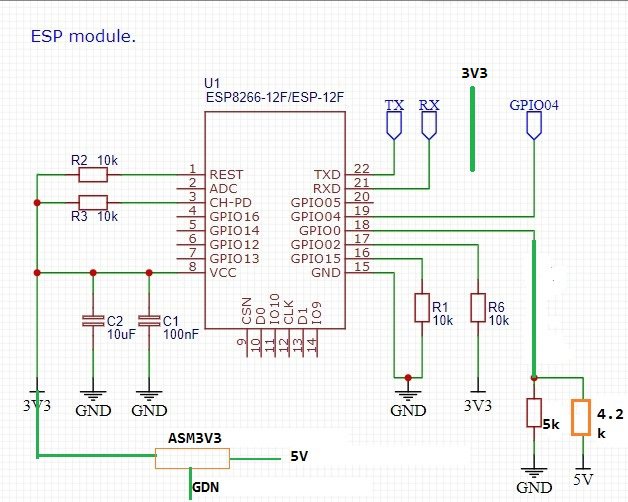

Proszę ale to tak na szybko może zrozumiesz...

Dwa zasilania Kiedy zasilasz stabilizator 5V to tryb normalny. Kiedy zasilisz 3,3V  5V wolny tryb flash... Dzielnik to tak z głowy obliczyłem powinno być..



Edytowano Luty 17, 2020 przez Jarewa

[ethanak]

A, coś takiego. To ja mam prostsze rozwiązanie 🙂

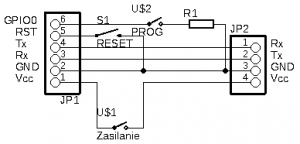

Programator (jak pisałem) z jednej strony podpinany do konwertera UART, z drugiej do płytki (dzisiaj to lampka, jutro coś innego):
