Pomocna odpowiedź

(edytowany)

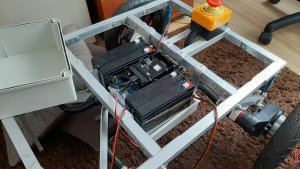

Dziś zająłem się ramką na akumulatory i elektronikę, która finalnie ma trafić do puszki.


Edit: Ujęcie w środku.


Edytowano przez mnak24
Dodatkowe zdjęcie
Link to post
Share on other sites

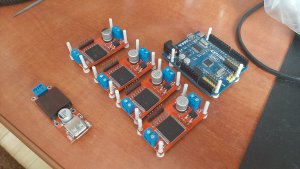

Dziś montaż elektroniki. Przygotowane prawie wszystkie elementy:

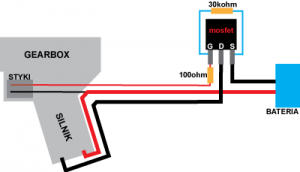

I teraz moje pytanie, chciałbym odciążyć włącznik mosfetem, jednak nie do końca wiem czy ten który wybrałem spełni moje oczekiwania (https://allegro.pl/oferta/buz11-tranzystor-n-mosfet-50v-30a-75w-to220ab-9275125870?utm_medium=app_share&utm_source=facebook). Napięcie zasilania to 12V, maksymalny prąd przy ruszaniu to 20A, elektronika bierze niewiele. Układ z mosfetem chcę zrobić taki jak w repkikach ASG:


Czy ktoś potwierdzi, czy ten tranzystor nada się do mojego układu?

Link to post
Share on other sites

Wkład z elektroniką jest prawie gotowy, zostały jedynie do podłączenia kabelki UNO-mostki i mostki-silniki, oraz wykonać kable zasilające.

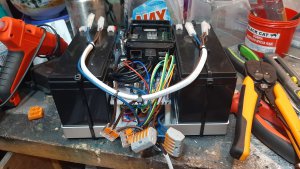

Wkład z elektroniką:




Wkład na swoim miejscu:


Link to post
Share on other sites

Całość okablowana, do końca tygodnia chciałbym ponownie uruchomić robota i wykonać jazdę próbną.


  • Lubię! 1
Link to post
Share on other sites

Ciekawy projekt, będę częściej tutaj zaglądać i obserwować. Myślę, że po wykonaniu założonych celów fajnie można pociągnąć dalej ten projekt i rozbudować go o różne ciekawe funkcjonalności. Chciałbym zobaczyć finalną wersję w akcji. Powodzenia!

  • Lubię! 1
Link to post
Share on other sites

Jeżeli dobrze rozumiem, to wykorzystujesz HC-SR-04? Problemem może być to, jak działają - normalnie Arduino wysyła impuls, który generuje sygnał ultradźwiękowy, a następnie czeka, aż czujnik zwróci impuls. Czas pomiędzy jest proporcjonalny do odległości od przeszkody. Jeśli jej nie ma - dźwięk jest wysyłany "w eter" - program może się "przywieszać", bo czeka, aż otrzyma informację zwrotną. Niestety nie umiem więcej powiedzieć - musiałbyś pokazać (chociaż fragment) programu. Jeśli to jest to, o czym napisałem, to:

a) możesz inaczej skonstruować program (może przerwania)?

b) dodać drugie Arduino odpwoiedzialne tylko za czujniki;

c) zastąpić te HC-SR-04 Sharpami, które wymagają jedynie użycia przetwornika ADC, a zatem nie blokują programu.

Oczywiście jednoczesne załączenie 4 czujników też generuje jakiś skok prądowy dla akumulatora, ale jeśli dobrze rozwiązałeś tor zasilający (tutaj znów nie mogę nic powiedzieć bez fragmentu schematu), to nie powinno to stanowić problemu 😉

PS Fajny projekt 🙂
