Witam serdecznie.

Kupiłem do testów zawór elektromagnetyczny 12V - 3/4'' - SparkFun ROB-10456 ze sklepu Botland. Do wzmocnienia napięcia użyłem przetwornicę step-up XL6009 regulowaną 4V-35V 3A


. I tak, jeśli wepnę przewody do pinów 5V i GND, napięcie wyjściowe jest ok. 4.86V i takie dochodzi do przetwornicy




. Zostaje wzmocnione do ok 12V, chociaż zawór działa prawidłowo już przy niecałych 9V i wszystko jest OK.


Ustawiam stan wysoki na pinie 8 i napięcie wyjściowe jest 4.88V.


 Na wejściu przetwornicy jest już tylko 2.90V (???) a na wyjściu aż 17.69V, czasami wartość mniejsza niż na wejściu np. wejście 2.60V, wyjście 2.30V i regulacja potencjometrem nic nie daje.

pin8przetwornicaWejscie.thumb.jpg.c93ce4a7dc255f3b1414bb723574f915.jpgpin8przetwornicaWyjscie.thumb.jpg.36c8b742c9cfb266d19267bfea31f65e.jpg

Jednak po zmniejszeniu napięcia wyjściowego elektrozawór nie działa. Przy tym wysokim napięciu słychać ciche puknięcie w cewce, jednak po zmniejszeniu napięcia do wartości rzędu 8-12V, zawór nie podnosi się. Po ponownym podłączeniu do pinu 5V i wyregulowaniu napięcia na przetwornicy, znów wszystko działa poprawnie. Dlaczego???? Chcę programować otwarcie i zamknięcie elektrozaworu (docelowo trzech), jednak tą metodą nie działa. Proszę o pomoc, w co należy wyposażyć układ, aby było możliwe zasilenie elektrozaworu z pinów cyfrowych? Dodam, że wszystko ma być zasilane z Arduino jednym zasilaczem 7V 1A.

Udostępnij ten post


Link to post
Share on other sites

Pytanie jaki jest potrzebny prąd na wejściu przetwornicy aby wysterować elektrozawór ?
Zakładam że zdecydowanie większy niż ten który uzyskasz z pinu Arduino. Użyj tranzystora do zwiększenia mocy np MOSFET.
Kiedyś chciałem z układu Pir HC-SR501 wysterować moduł przekaźnika i musiałem użyć tranzystor Darlingtona TIP-120  bo zwykły BC był za słaby

Udostępnij ten post


Link to post
Share on other sites

Czy w tym przypadku tranzystor IRL2703 będzie odpowiedni?

Udostępnij ten post


Link to post
Share on other sites

A te 5V na pin 5V to skąd się bierze?

Na moje widzenie problemu to masz za słaby zasilacz.Podłącz porządny zasilacz tak by napięcie na wejściu nie siadało pod byle jakim obciążeniem.Posiłkowanie się  napięciem z LDO płytki UNO to nie jest dobry pomysł.

Udostępnij ten post


Link to post
Share on other sites
(edytowany)

@szymonw 5V na pinie bierze się z zasilania układu przez USB - tak sugeruje obrazek.

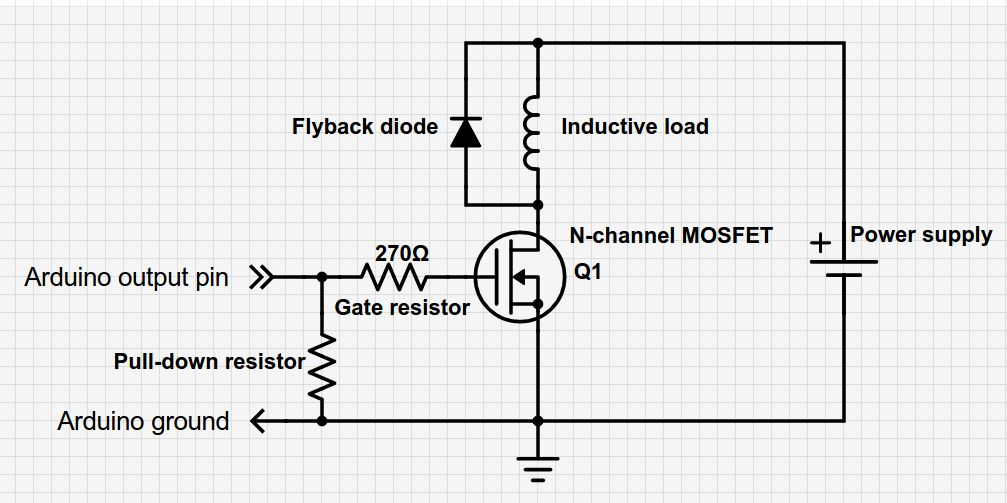

@Miniek Każdy MOSFET będzie pewnie odpowiedni bo napięcia i prąd raczej będzie mały. Zrób z niego klucz. Przy RDS(on) = 0.04Ω spadek napięcia i moc na tranzystorze będzie pomijalne. Pinem z Arduino będziesz zasilał bramkę tranzystora a nie przetwornicę. Przetwornica będzie zasilana z zasilacza układu (którym zasilisz Arduino)

Jeżeli potrzebujesz informacji jak zrobić klucz to znajdziesz w sieci wiele opisów np:  https://www.electronics-tutorials.ws/transistor/tran_7.html

http://host.uniroma3.it/laboratori/escher/res/ESP_III/Data Sheet/MOS IRL2703.pdf - opis tranzystora

Edytowano przez Przemek1967

Udostępnij ten post


Link to post
Share on other sites

Czy jest to zawór bistabilny czy zwykły.Jeśli bistabilny to jestem zainteresowany ceną.Ten zawór to jaki prąd pobiera?Osobiście mam jeden zawór bistabilny produkcji USA i jestem z niego zadowolony.Żeby przełączyć potrzebny jest impuls  0,5 sek.Taki zawór gwarantuje pracę  bezprzewodową co ma znaczenie w odległym  terenie.

Udostępnij ten post


Link to post
Share on other sites

Jest to zawór bistabilny, domyślnie zamknięty, kosztował 41,90 zł. Pracuje z napięciem 12V, ale podczas prób, po bezpośrednim podłączeniu do baterii, załączał się już przy niecałych 9V (miernik wskazywał 8,84V).

Udostępnij ten post


Link to post
Share on other sites

Chodzi mi o to czy ten zawór do tego by być otwartym potrzebuje podtrzymania .Bo jeśli po odłączeniu napięcia 12V od cewki zawór się zamyka to jest to zwykły elektrozawór.Mam zawór produkcji USA w którym nie potrzeba napięcia podtrzymującego by zawór był otwarty /zamknięty.Wystarczy impuls 0,5sek by zawór otworzyć drugi impuls zamyka ale prąd musi popłynąć w przeciwnym kierunku .Stąd moje pytanie. A co do sterowania Twoim zaworem to kup zasilacz np.12V/5A do ledów. Arduino Uno ma wejście zasilające 12V.USB daje 5V i max.0,5A.Masz szczęście,że jeszcze nie uszkodziłeś komputera.Przetwornicę wykorzystasz do innych celów.

Udostępnij ten post


Link to post
Share on other sites

Zawór jest otwarty, gdy dostaje napięcie, gdy brak napięcia, zamyka się. Jeśli chodzi o zasilacz, to kupiłem 7V/1A. Czytałem, że większego nie ma sensu, bo Arduino i tak ma na pinach 5 lub 3,3V, więc tylko będą większe straty. Wiem, że na forach różne info można znaleźć,  na Forbocie, kurs o servomechanizmach, trzeba było podłączyć baterię 9V. Znalazłem na jakimś forum, jak ktoś zrobił coś takiego z, chyba dwoma zaworami, na jednym zasilaczu 24V, bo takie miał elektrozawory i podzielił napięcie na Arduino przez regulator napięcia (jakiś tranzystor zastosował), a 24V na  dwa przekaźniki, jednak za późno wpadłem na ten post, a kupiłem już przetwornicę STEP-UP. Ładnie działa po podłączeniu przetwornicy pod pin 5V, ale z pinów cyfrowych już nie ma siły, jest tylko ciche puknięcie w elektrozaworze i cisza. Oczywiście wszelkie próby robię na dworze, bo zawór żeby działał, potrzebuje ciśnienia wody, więc nie podłączam do kompa, tylko przez ten właśnie zasilacz. Wcześniej eksperymentowałem na baterii 9V, ale wyczerpała się. W obu przypadkach było to samo (pin 5V działa, digital nie). Jeśli to kwestia amperów, to kupię taki, jak napisałeś, 12V/5A .

Udostępnij ten post


Link to post
Share on other sites

Właśnie zakończyłem testy mojego sterownika elektrozaworów. Wielkie dzięki za pomoc dla Przemek1967 za podsunięcie rozwiązania z tranzystorem MOSFET. Wykorzystałem do tego IRFZ44N, a zasilanie elektrozaworu podpiąłem do gniazda DC Arduino. Mimo, że zasilacz ma 7,5V a elektrozawór 12V, to wszystko działa bez zarzutu. Rozbuduję go do obsługi 3 zaworów i zmodyfikuję kod tak, żeby każdy otwierał się po kolei. Sterownik wyposażyłem w trzy diody, które sygnalizują poziom wilgotności gleby. Zielony i żółty jest OK, czerwony-sucho, wtedy podawane jest napięcie 5V na bramkę tranzystora, który załącza elektrozawór napięciem 7,5V. Gdy poziom wilgotności gleby podniesie się, elektrozawór zamyka dopływ wody.Poniżej prezentuję zdjęcia mojej pracy.

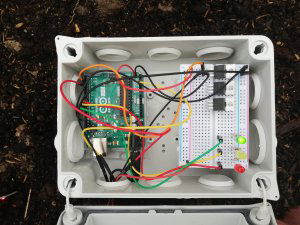

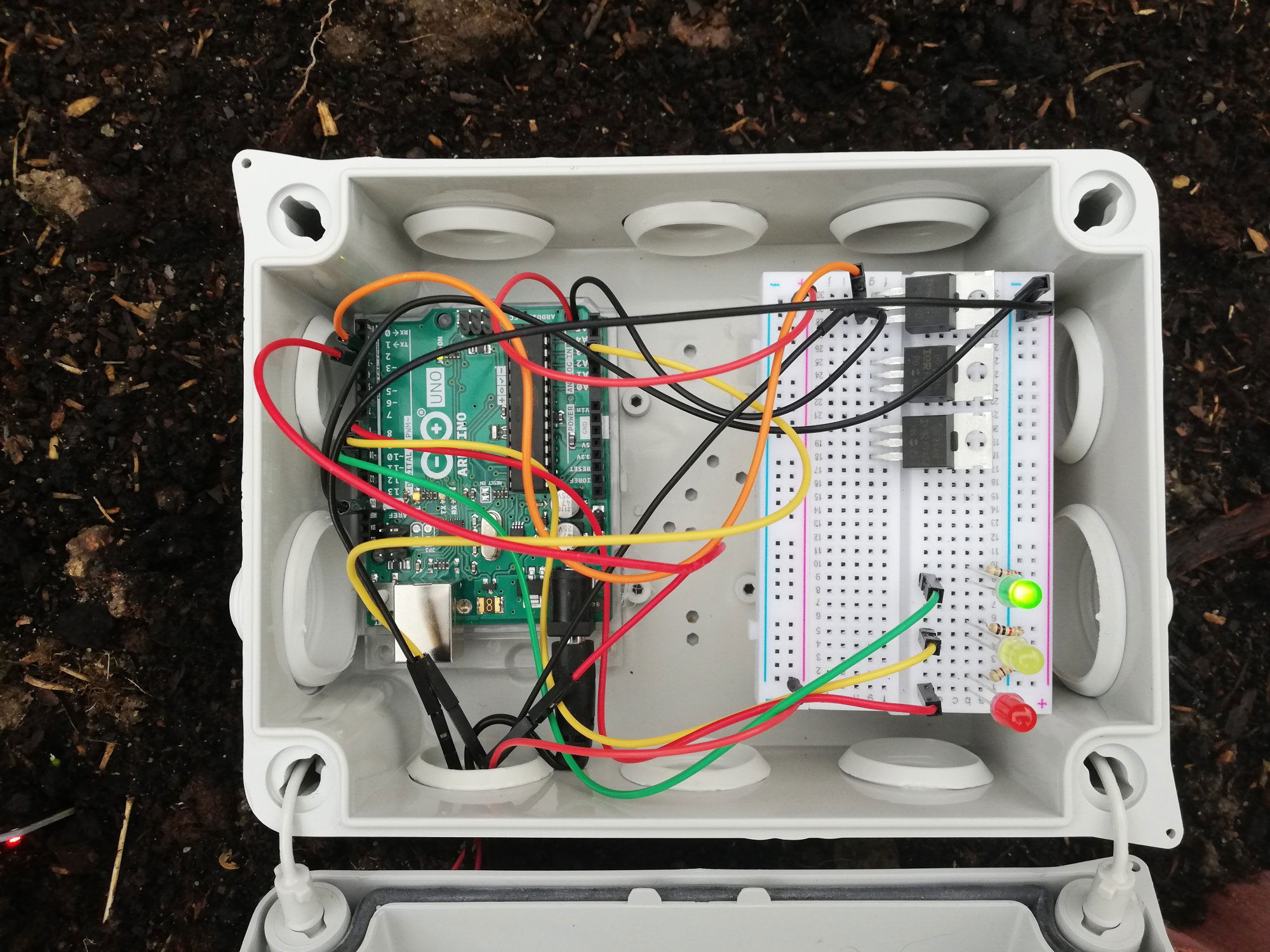

IMG_20200609_192429.thumb.jpg.6e379ba8ee41d9478690fdc19fcd53e5.jpg   Dwa dodatkowe MOSFETy do rozbudowania systemu.

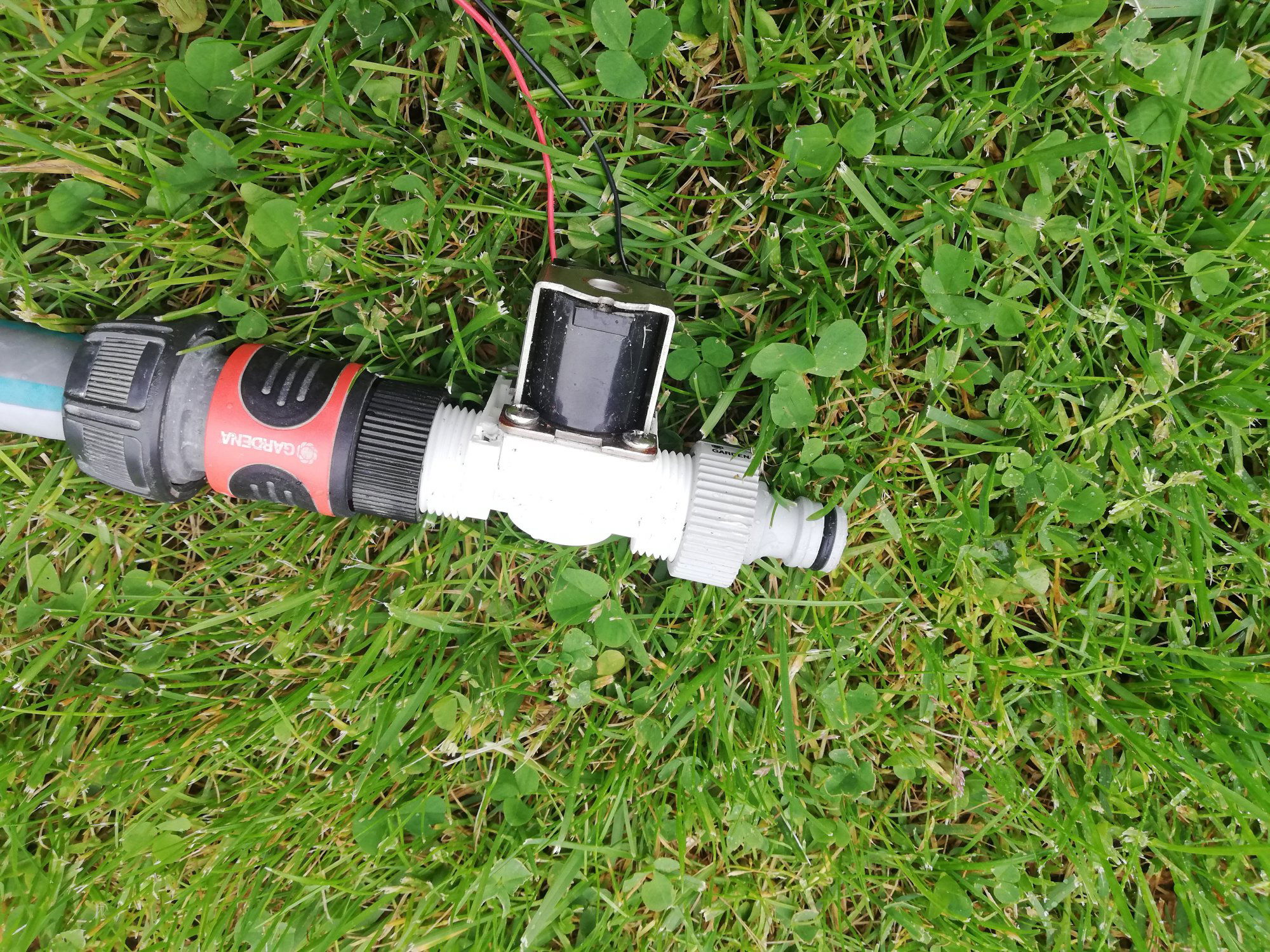

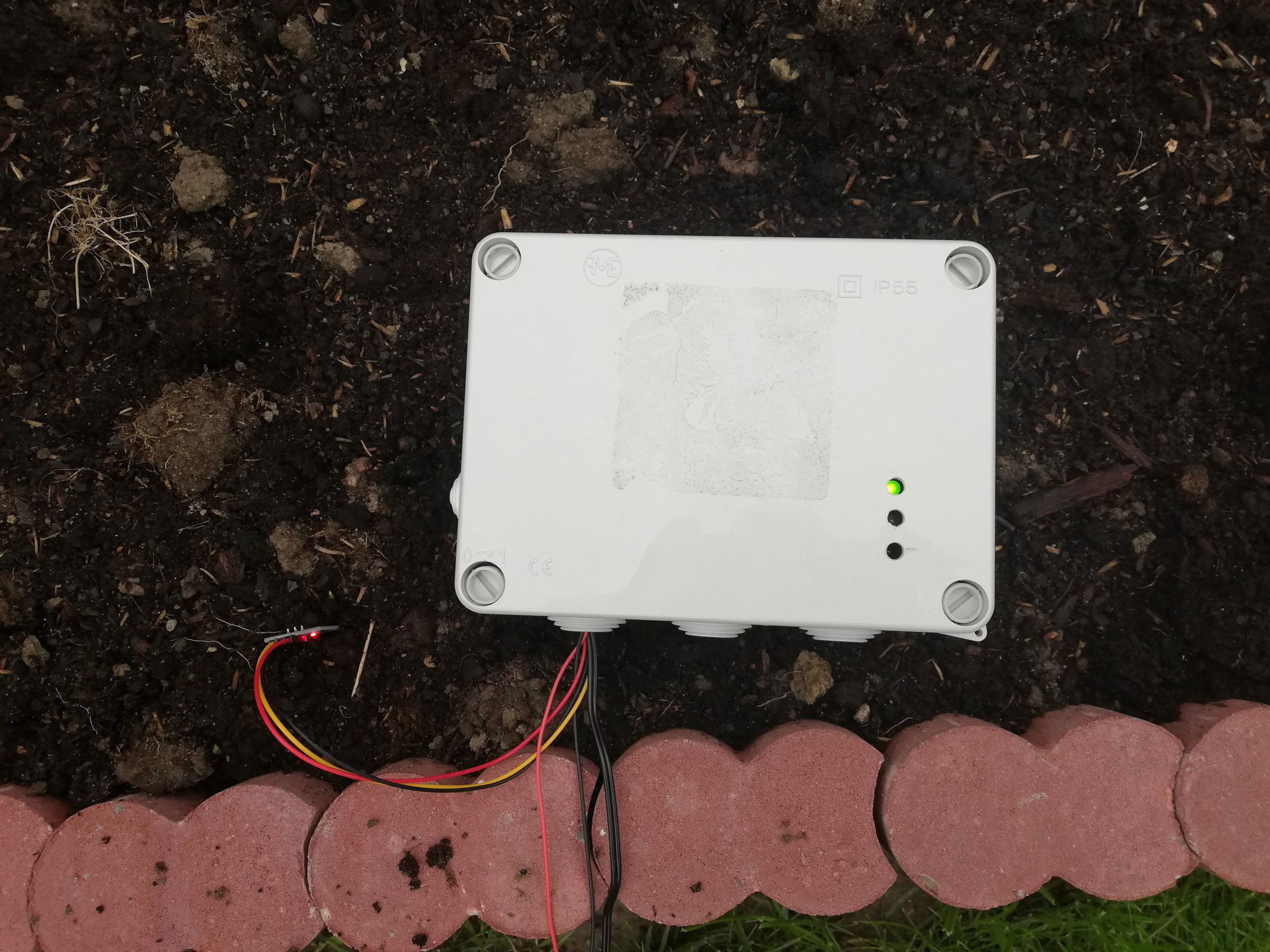

IMG_20200609_192416.thumb.jpg.b1d0832ec5efa4bc18f968194e2ceb86.jpgIMG_20200609_192439.thumb.jpg.425cfbdfccc8304732a3a5094c2f41ac.jpg  Dioda zielona, zawór zamknięty

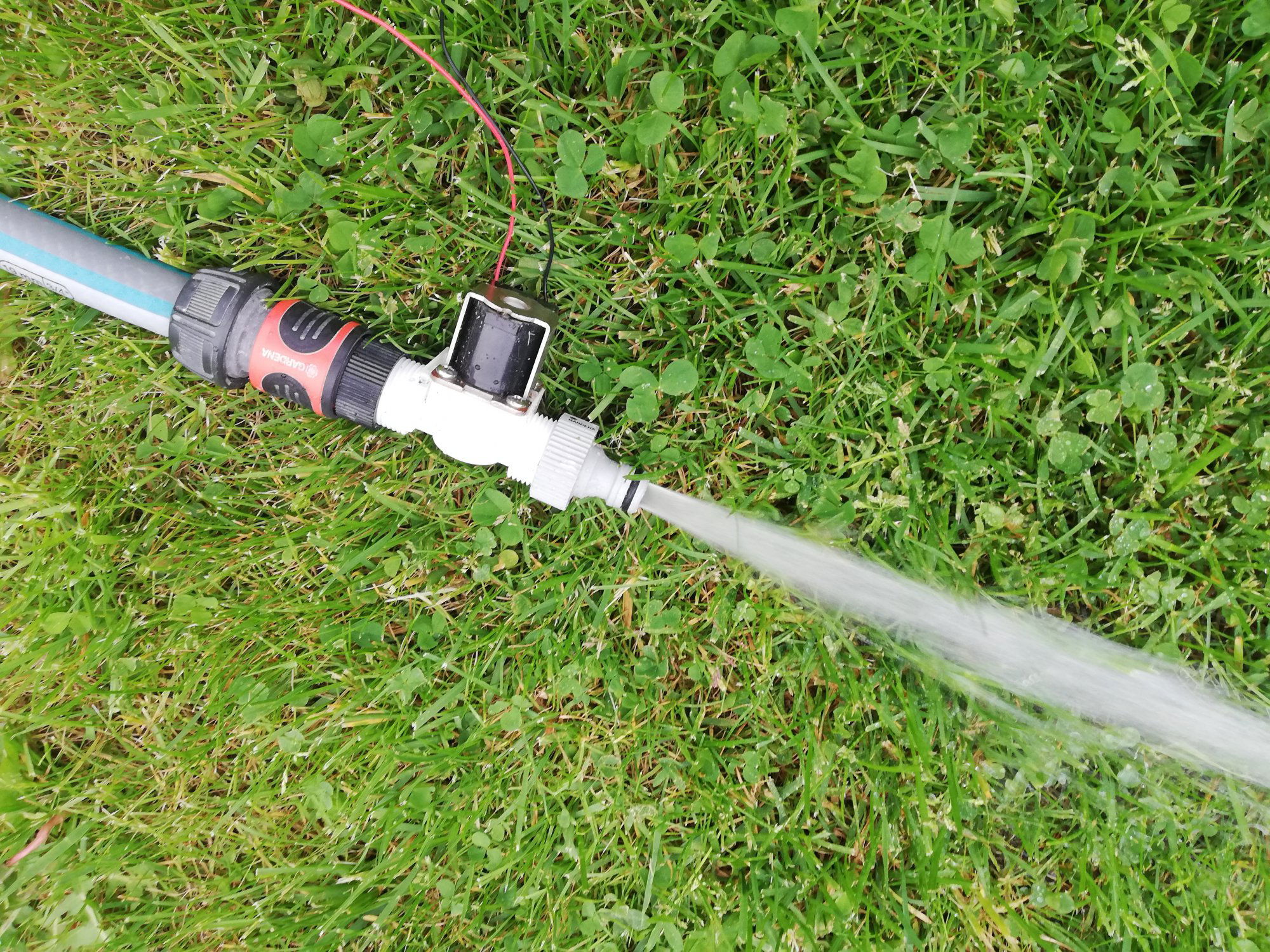

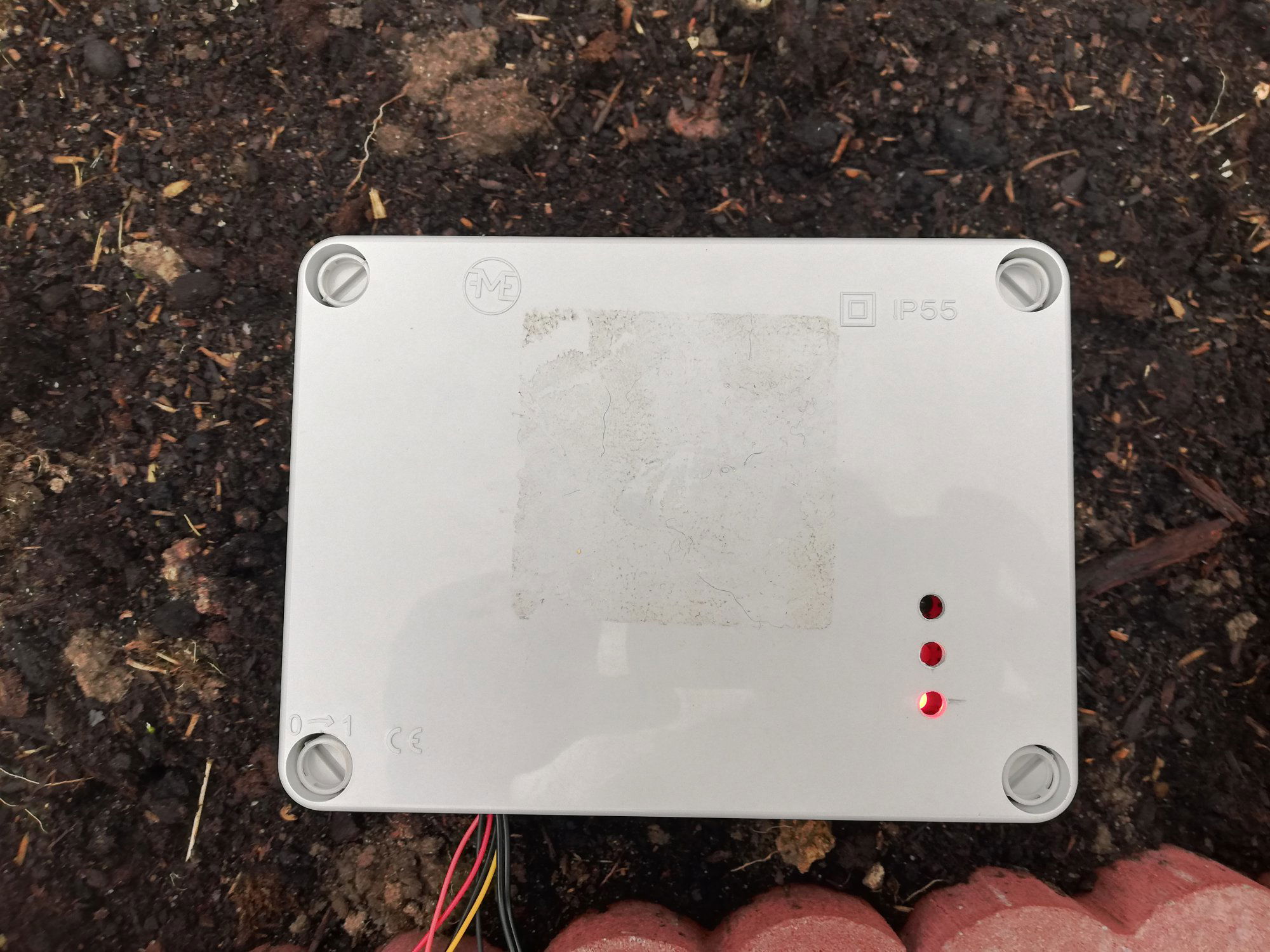

IMG_20200609_192451.thumb.jpg.283612751906882885980160ec1bba9a.jpgIMG_20200609_192455.thumb.jpg.ff8cb0e287d5ff9b6647452adb2ca18c.jpg   Dioda czerwona, gleba sucha, zawór otwarty.
