Sterowanie mosfetem z mikrokontrolera.

Pomocna odpowiedź

Sorry za jeszcze jedno głupie pytanie: a czy jakbym jako tranzystora bipolarnego użył PNP to mógłbym wykorzystać tranzystor z kanałem N?

Udostępnij ten post


Link to post
Share on other sites

Strasznie kombinujesz. Na pewno nie byłoby łatwo. Gdybyś po prostu podłączył tranzystor pnp do wyjścia procesora, to niezależnie od stanu linii procesora tranzystor by przewodził. Musiałbyś mieć wyjście open-colector oraz rezystor podciągający. Z open-colector można sobie jeszcze poradzić (sztuczka jak przy i2c, zamiast wystawiania 1, zmiana kierunku działania portu), ale pull-up nie wiem, czy nie byłby szkodliwy dla procesora.

Ja polecam wersję: bipolarny npn, polowy z kanałem P.

Udostępnij ten post


Link to post
Share on other sites

Racja, bezwiednie przekręciłem CPU. A uP czy µP ma być bez C.

Niedopatrzyłem się, że Tobie chodzi o włączanie w plusie, tu najlepszy będzie MOS-P.

Nie wiem, jak to mierzyłeś że IRLZ nie włącza się przy 5V.

MOS-N może przełączać "w plusie" ale komplikuje się jego sterowanie a piszesz, że masz mało miejsca. Najprościej, przełączanie MOS-a P wiszącego na 12V z poziomu 0-5V można zrobić dając jeden R i diodę zenera 7,5V. Ale musi być "low Ut". Dając odpowiednio większą zenerkę można to zrobić też do Uz 24V.

Udostępnij ten post


Link to post
Share on other sites
Strasznie kombinujesz.

No wiem że kombinuję, ale to dlatego że chciałem to sobie zbudować w domu, a nie mam aktualnie mosfeta z kanałem P, musiałbym kupić znowu.

Może teraz będzie jaśniej: µPC a nie uPC.

Nie chodzi o "u" tylko o "PC".

Nie myślałem że to będzie aż tak skomplikowane... Kurczę chyba jednak zastosuję tam przekaźnik. Póki co dziękuję wszystkim za odpowiedzi, będę dalej kombinował.

Udostępnij ten post


Link to post
Share on other sites

Witam,

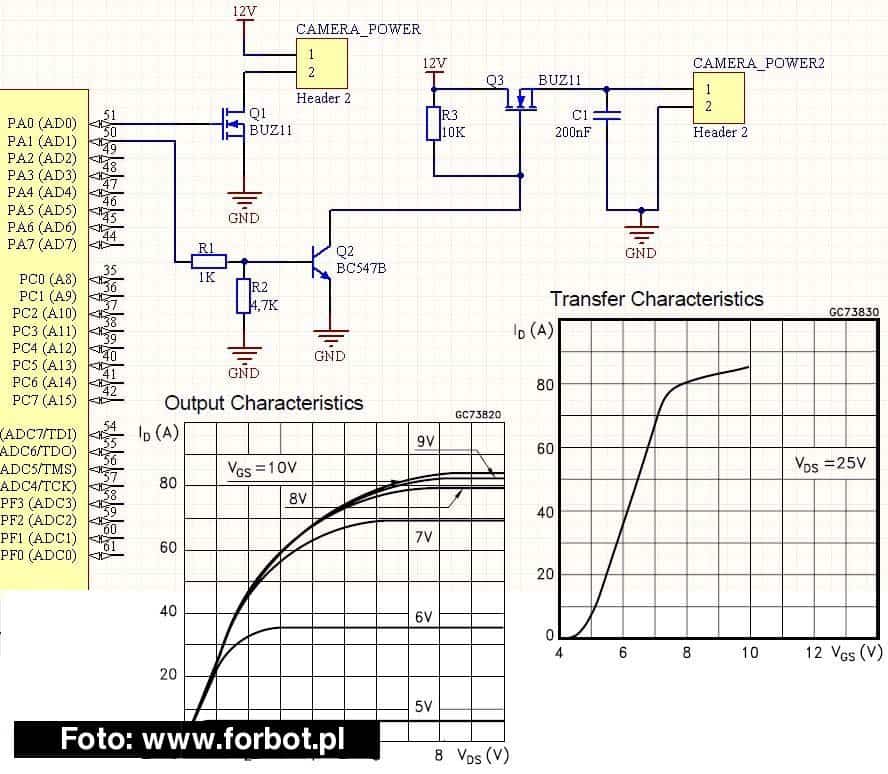

chciałbym mieć możliwość załączania napięcia dla urządzenia zewnętrznego. W tym przypadku jest to kamera pobierająca 150mA. Napięcie ma być załączane tranzystorem mosfet-n BUZ11 (taki akurat posiadam na stanie magazynowym 🙂 ). Mam dwa rozwiązania:

Pierwsze jest to najprostsze, tzn. bramka tranzystora podpięta bezpośrednio do portu uC. Z tego co kiedyś czytałem, może to być nie najlepsze rozwiązanie dla wymagających układów, ponieważ napięcie na tranzystorze ( rezystancja ) może się dynamicznie zmieniać ?😋

Czy rozumiem, dobrze, że korzystając np. z charakterystyki Id=f(Vgs) podpięty układ mógłby teoretycznie pobierać do 8A przy napięciu dostarczonym na bramkę 5V (z uC) ? Dla każdego egzemplarza wartości te by się w jakimś stopniu różniły ?

Drugie rozwiązanie jest podobne do rozwiązania podanego przez Elvisa, i podobno bardziej stabilne - stała rezystancja tranzystora. Z tymże jest to tranzystor z kanałem N , a nie P jak podawał Elvis. Podał on również, że w takim przypadku brak wspólnej masy i że może to być akceptowalne ? Co to znaczy i akceptowalne ze względu na co ?

Domyślnie po stracie mikroprocesora AVR, linie i/o ustawiane są jako wejścia, od strony tranzystora widziane jest to jako stan niski ? W przypadku npn i mosfetów-N nie ma zagrożenia, że układ się załączy po stracie procka i coś się uszkodzi ? Byłby problem przy tranzystorach pnp i mosfetów-P ?

Czy ten rezystor R2 coś nam daje w układzie ? Czy rezystor R3 powinien mieć inną wartość ? I czy dodać jeszcze jakiś elektrolit za C1.

Co by było w tym drugim przypadku, gdyby napięcie Vds dla tranzystora było 24V a układ pobierał by np. 4 A ? W tym drugim przypadku mamy możliwość "pełnego" otworzenia tranzystora ?

z góry dziękuję za odpowiedzi

pozdrawiam

Udostępnij ten post


Link to post
Share on other sites
Czy ten rezystor R2 coś nam daje w układzie ?

TAK. polaryzuje bazę tranzystora, i jest potrzebny gdyby wyjście CPU przeszło w stan wysokiej impedancji. Bez tego opornika w takiej sytuacji baza tranzystora wisiała by w powietrzu, a to nie jest dobre.

Udostępnij ten post


Link to post
Share on other sites
