Eagle 9.5.2 - Jak wyłączyć zabezpieczenia przy projektowaniu płytek

Pomocna odpowiedź

Witam, mam taki problem z programem Autodesk Eagle 9.5.2, że automatycznie zabezpiecza mnie przed np. przecinaniu się ścieżek, prowadzeniu ścieżek zbyt blisko innych obiektów itp.

Chcę to wszystko powyłączać, bo ja do tej pory używałem wersji 8.0, nie miałem tego i nie było problemu. Mnie te zabezpieczenia tylko denerwują bo program zazwyczaj nie rozumie jakie mam zamiary. Wiem co robię, a w razie potrzeby, mogę sobie zawsze włączyć DRC i sprawdzić co trzeba.

Więc pytanie brzmi, gdzie te zabezpieczenia można wyłączyć...

Pozdrawiam.


Udostępnij ten post


Link to post
Share on other sites

@ElektronPL_WiTu nie korzystam z tej nowej wersji, więc strzał w ciemno - a to nie jest właśnie jakieś DRC robione "w locie". Jak zmienisz ustawienia w DRC to ten "bajer" nie znika?

Udostępnij ten post


Link to post
Share on other sites

Dobra już mam, aż mi troche głupio heh


Właśnie też myślałem że to DRC i próbowałem wyłączyć, ale jednak nie.

Jeszcze zauważyłem kolejny problem, że mi łączy wszystkie piny na jakie najadę linią podczas projektowania schematów, coś takiego:


Wszystkie te kropki zrobiły się automatycznie, muszę trochę poszukać znając życie będzie tak samo skomplikowane jak to z prowadzeniem ścieżek 😉

  • Lubię! 1

Udostępnij ten post


Link to post
Share on other sites

@ElektronPL_WiTu zależy co chcesz jeszcze zrobić. Ostatnio natrafiłem na element, który miał to co jest na warstwie opisu dane na warstwę Dimensions. Oczywiście router nie chciał dać ścieżki pod spodem, ominięcie działało ale siało błędami i nie dało się wylać pod spód polygonu. Pozostało wejść w element i zmienić ręcznie sygnał. Wtedy polygon wyleje się tam gdzie autor elementu tego nie planował. Zawsze jak nie będziesz chciał gdzieś danego sygnału możesz dać polygon z warstwy Restrickt

Udostępnij ten post


Link to post
Share on other sites

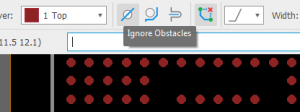

Jeśli chodzi o prowadzenie ścieżek to chodziło mi dokładnie o tą opcję co na scn "Ignore Obstacles", teraz się tylko zastanawiam jak można wyłączyć (podczas tworzenia schematu) automatyczne podłączanie się linii do złącz elementu na które najadę.

Pozdrawiam

Udostępnij ten post


Link to post
Share on other sites

@ElektronPL_WiTu a dlaczego chcesz to wyłączyć? To jest jedna z przydatniejszych funkcji takich programów, zwłaszcza jak występują układy o nietypowych rastrach.

Udostępnij ten post


Link to post
Share on other sites

No chciałbym tę funkcję włączać tylko wtedy gdy np. łączę 20 wyprowadzeń masowych jednego układu, w innych sytuacjach chciałbym, aby było to wyłączone, żeby mi się coś nie połączyło przez przypadek. Zwróciłem na to uwagę bo w starszej wersji tego nie było i po prostu się przyzwyczaiłem.

Udostępnij ten post


Link to post
Share on other sites
