E-papierowa prognoza pogody

[spook 92]

Zainspirowany projektem TPInk, postanowiłem zbudować własną prognozę pogody bazowaną na Raspberry Pi oraz wyświetlaczu e-papierowym.



Przyjąłem kilka założeń. Pierwszym z nich było zachowanie przynajmniej podstawowych zasad estetyki - zależało mi bowiem na tym, by zbudowane przeze mnie urządzenie było aktywnie użytkowane. Zdecydowałem się na wyświetlacz e-papierowy z uwagi na jego trwałość (zwykły wyświetlacz musiałby prezentować 24h na dobę bardzo podobne obrazy, co z pewnością skończyłoby się jego szybkim zużyciem), niskie zużycie prądu oraz - właściwe dla tego rodzaju wyświetlaczy - świetne dostosowanie do warunków oświetleniowych (im jaśniej tym lepiej). Sercem układu stał się tani i rewelacyjny Raspberry Pi Zero.

Sterownik wybranego przeze mnie wyświetlacza ma wyprowadzone 40-pinowe złącze kompatybilne z Raspberry, ale niestety nie można z niego skorzystać w przypadku Raspberry Pi Zero, ponieważ podczas próby podłączenia komputerek resetuje się. Problem ten jest znany i opisany na forum Waveshare, a bezpośrednią przyczyną jest fakt, że hat podłącza ekran do pinu 5V, z czym Raspberry sobie nie radzi. Wystarczy jednak zasilić ekran z dowolnego pinu 3,3V i wszystko śmiga aż miło.

Na szczęście istnieje druga opcja - sterownik wyprowadza również złącze, które kończy się goldpinami - można wtedy podłączyć wszystko ręcznie. Ponieważ jednak nie lubię za bardzo sterczących kabli w moich projektach, zdecydowałem się skorzystać z płytki uniwersalnej, na której wszystkie połączenia polutowałem przewodzikami kynarowymi.

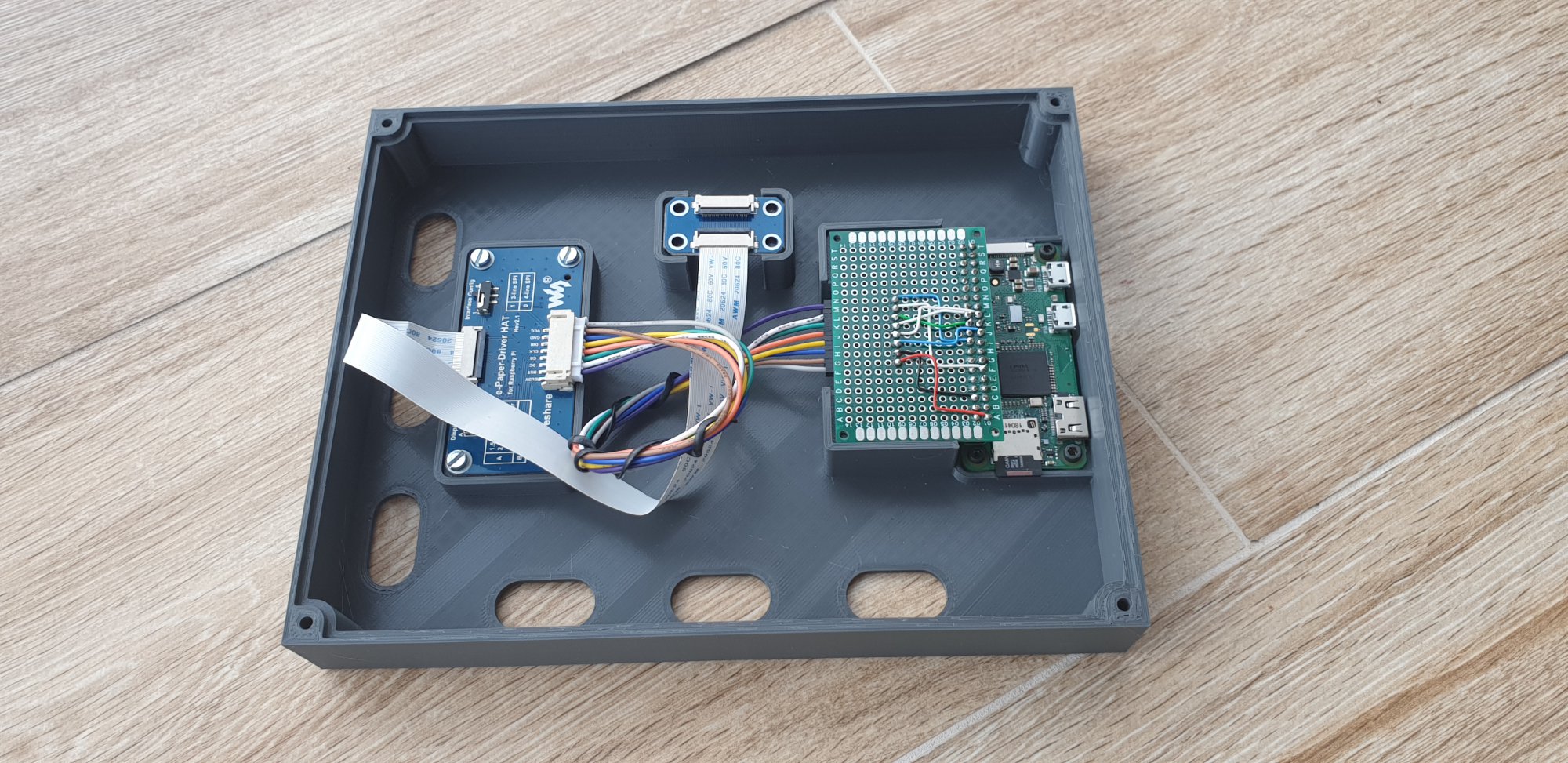

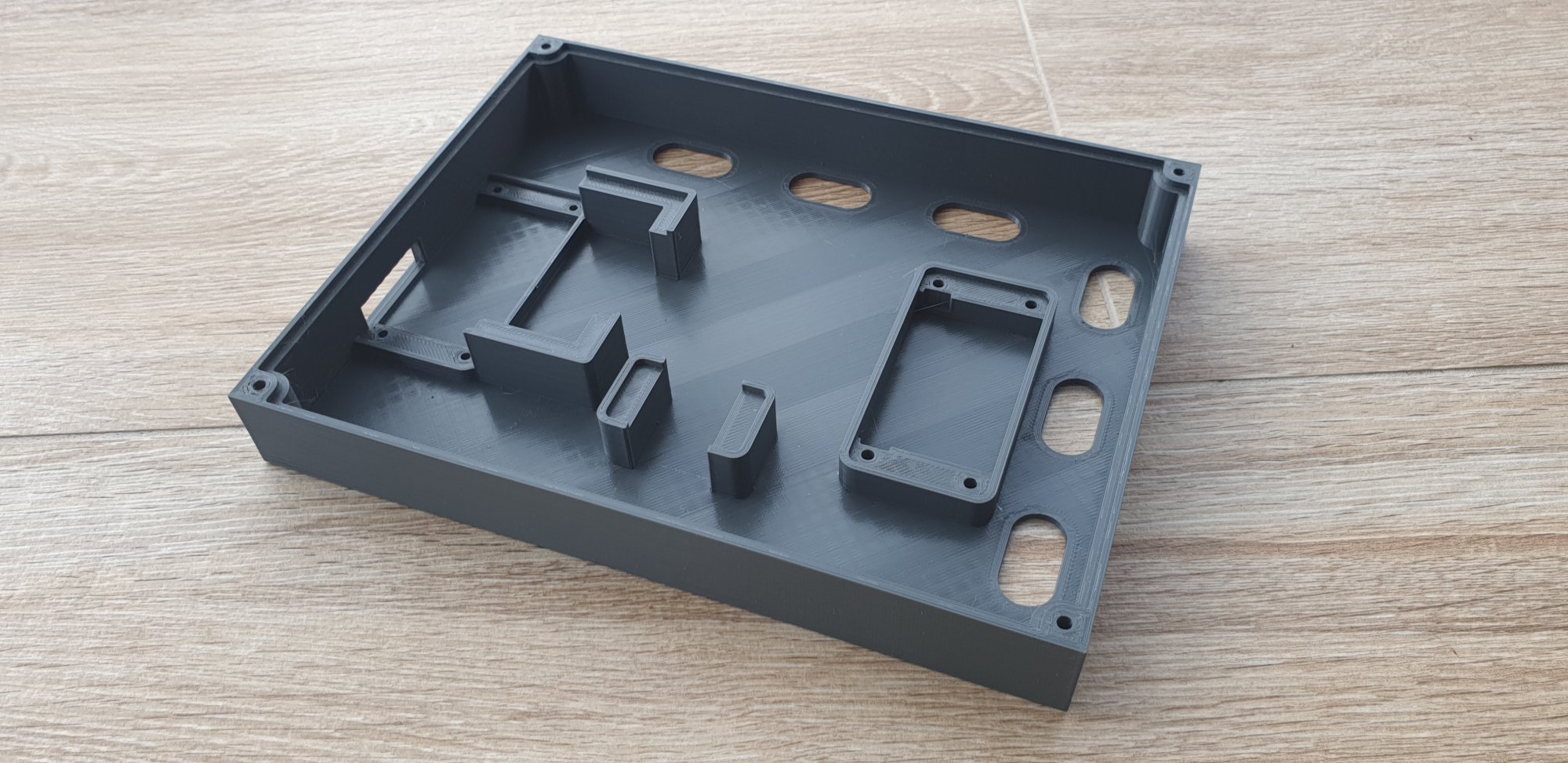

Na koniec pozostało zamontowanie wszystkiego w obudowie - siadłem więc do Fusion360 i przygotowałem do wydruku obudowę pod wymiar - tak, by wszystkie elementy były pewnie trzymane w swoich miejscach. Zadbałem też o dodatkowe otwory, by łatwo można było urządzenie powiesić na ścianę, zarówno w orientacji pionowej jak i poziomej.

Jeżeli ktoś będzie zainteresowany, mogę dorzucić projekt w Fusion, tylko jest on skrojony na miarę - jeżeli chcielibyście odtworzyć moją stację, musielibyście również polutować płytkę uniwersalną w taki sam sposób (lub zmodyfikować jej mocowania).

Teraz mogłem zabrać się za oprogramowanie stacji. Zdecydowałem się na Pythona, ponieważ nie zależało mi kompletnie na szybkości działania (ekran odświeża się co 15 minut, które w całości mogę wykorzystać na pobieranie i przetwarzanie potrzebnych danych), a jednocześnie jest to język, w którym wiele rzeczy robi się bardzo prosto.

Kompletny kod całego projektu (z wyłączeniem tylko kluczy API i współrzędnych geograficznych) załączam do posta, możecie go swobodnie ściągnąć, zmodyfikować i wykorzystać we własnych projektach. Dodam tu tylko, że zastosowałem w nim napisany samodzielnie mechanizm rysowawnia wykresów oraz czcionek - dzięki temu nie mam problemu z tym, że są one poszarpane (standardowe mechanizmy PIL próbują narysować je z antyaliasingiem, którego na monochromatycznym wyświetlaczu oczywiście osiągnąć się nie da).

RaspberryPicture.zip

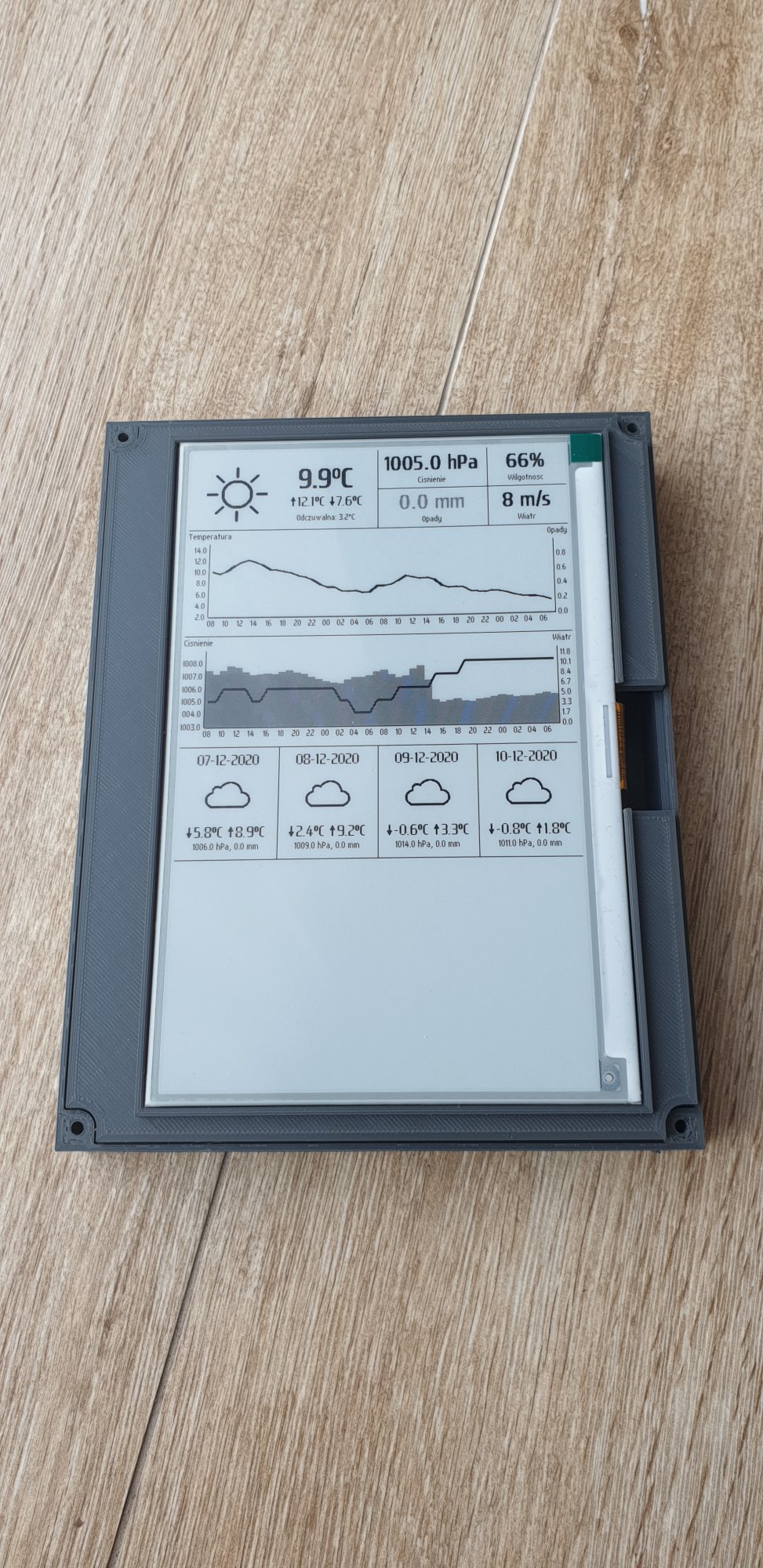

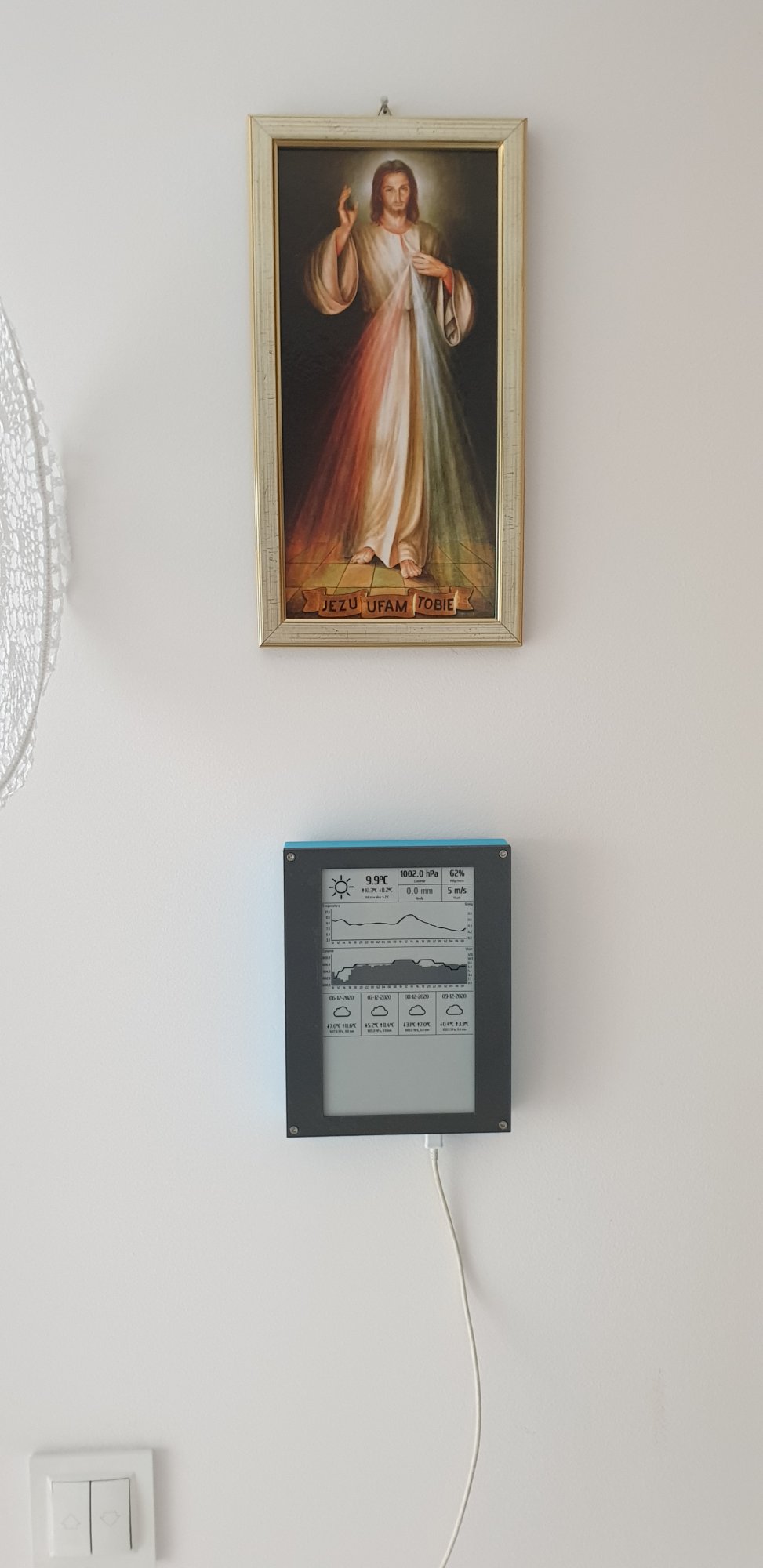

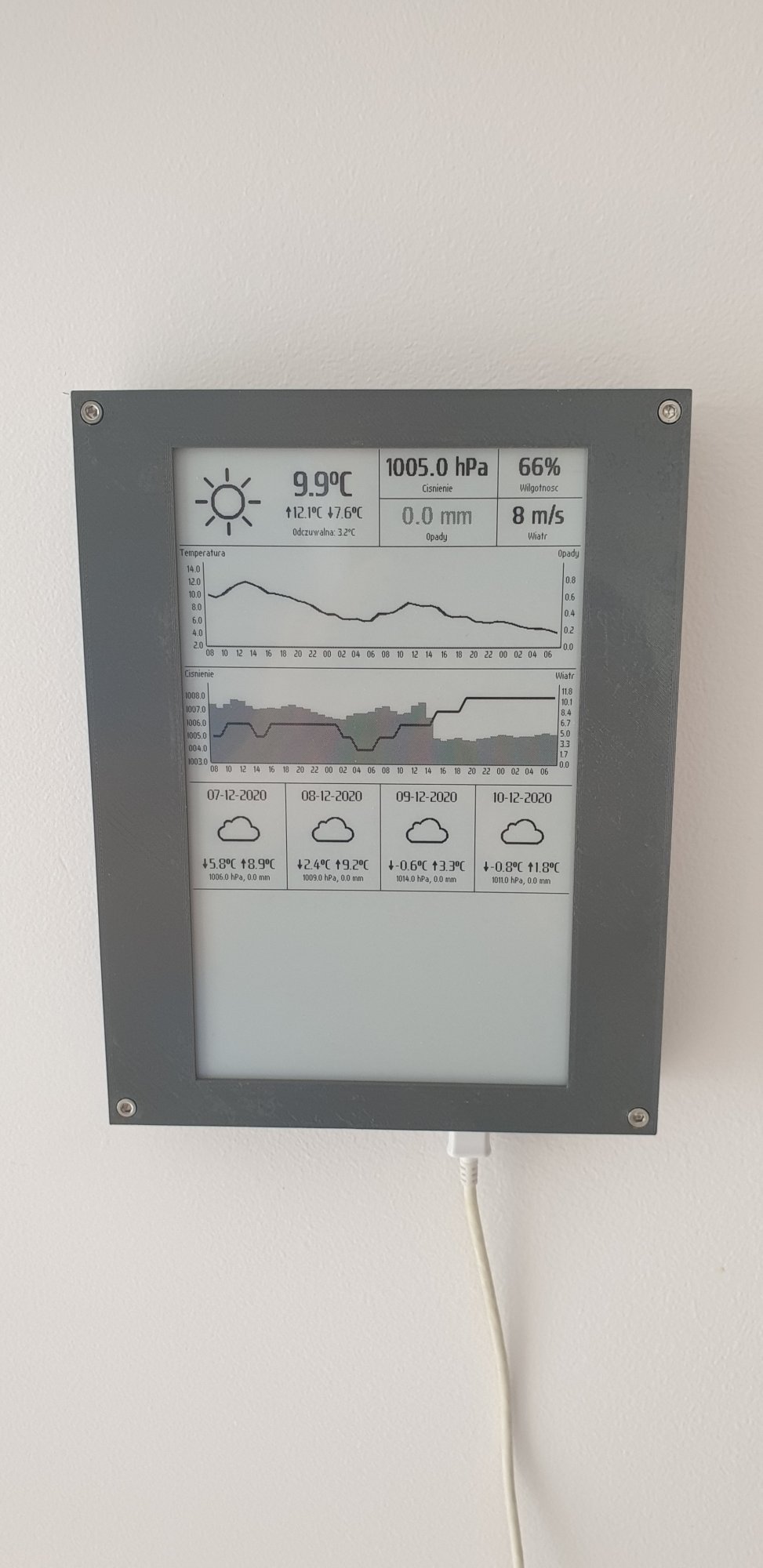

Całość na ścianie prezentuje się następująco:

Po zakończeniu projektu wyciągnąłem następujące wnioski:

• Do tego typu projektów znacznie lepiej nadają się ekrany czarno-białe niż kolorowe. Mam jeden kolorowy, na którym zbudowałem sobie małą stację informacyjną na biurko i cały cykl odświeżania trwa ok. 15 sekund, co niweluje jego użyteczność w momencie, gdy chciałbym przeczytać więcej informacji. Miganie jest też nieprzyjemne dla oka i ściąga uwagę, co w dużym ekranie nie stanowi takiego problemu, bo podczas odświeżania miga zaledwie dwa razy, a cały proces trwa jakieś 3-4 sekundy.
• Raspberry Pi Zero jest rewelacyjne dla takich projektów! Okazuje się też, że można skonfigurować je bez podłączania wyświetlacza i klawiatury, co jest o tyle wygodne, że Zero posiada mało popularny i wymagający zwykle przejściówki port Micro HDMI.
• Warto skonfigurować system plików na Raspberry w trybie tylko do odczytu - dzięki temu oszczędzamy żywotność karty SD i możemy wyłączać całe urządzenie po prostu przez odłączenie zasilania, nie ryzykując uszkodzenia systemu operacyjnego (bo i tak nie może nic zapisywać na karcie).
• Tym razem już nie popełniłem tego błędu, ale warto pamiętać, żeby projektowaną obudowę zawsze środkować do rozmiaru aktywnego obszaru ekranu, a nie rozmiaru całego ekranu. Większość z nich jest niesymetryczna, to znaczy płytka z ekranem (albo sam ekran) jest z jednej lub kilku stron szerszy niż w pozostałych. W przypadku tego konkretnego ekranu prawa krawędź (ta, z której wyprowadzona jest taśma) jest kilkukrotnie szersza niż pozostałe.

Edytowano Grudzień 20, 2020 przez spook

[Leander 54]

Ładnie to wygląda! Bardzo estetyczna obudowa i naprawdę fajne meteorogramy. A dlaczego rysowane "własnoręcznie", jakieś gotowe rozwiązania (zakładam, że są) się nie sprawdzają? Kończę remont ganku i ogólnie to marzy mi się, żeby wyrzeźbić coś takiego, łącząc prognozy z sieci z bieżącym odczytem (i ich historią) charakterystyk przez czujnik. Wracam do programowania (po latach), chcę poznać Pythona, bo jest dla mnie przydatny, a na czym się lepiej uczyć, jak nie na hobbystycznej dłubaninie (tak się kiedyś właśnie za naukę programowania zabierałem).

[spook 92]

Większość czcionek typu TrueType jest przygotowanych pod ekrany obsługujące antyaliasing. Zrób zrzut ekranu dowolnego tekstu i powiększ go mocno w dowolnym edytorze grafiki, to będziesz wiedział, o co chodzi.

Monochromatyczne ekrany typu e-paper nie obsługują antyaliasingu, ponieważ nie są w stanie (z definicji) wyświetlić pikseli w odcieniach szarości. Dlatego czcionki wyświetlane standardowymi mechanizmami wyglądają często bardzo nienaturalnie.

Przygotowałem własny mechanizm renderowania czcionek - najpierw trzeba przygotować czcionkę w moim programiku (wygenerować na podstawie czcionki, a potem ręcznie poprawić), wyeksportować ją jako dane binarne do skryptu pythonowego, a potem użyć przygotowanych przeze mnie skryptów do renderowania.

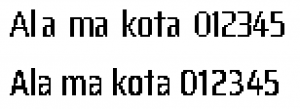

Dla przykładu: u góry czcionka wyrenderowana moim mechanizmem, na dole - mechanizmem standardowym (PIL / ImageFont, ImageDraw):

Ciągle zbieram się do wrzucanie programiku na moją stronę, ale nie mogę znaleźć czasu  Może po Świętach, jak już wrócę do domu, to ogarnę temat.

Zastanawiałem się też nad dodaniem zwykłego czujnika, tylko muszę znaleźć jakiś dobry. Najbardziej lubiłem BME280 Boscha (temperatura/ciśnienie/wilgotność), ale niestety ma ten problem, że się grzeje i zafałszowuje z czasem odczyty. Zaletą mojego rozwiązania jest prostota dodania czujnika, bo na pokładzie mam płytkę uniwersalną - wystarczy więc tylko dolutować kilka przewodzików, wyprowadzić piny i przygotować miejsce w obudowie na czujnik. Tylko będę wtedy musiał drukować całą spodnią część od nowa, a to jest 17 godzin wydruku

Python wprawdzie jest językiem stosunkowo wolnym, ale jego ogromnymi zaletami jest mnogość bibliotek i ogromna łatwość realizowania wielu czynności. Na przykład w mojej stacji informacyjnej wyświetlam RSSy z wielu stron - pobranie RSSa do obiektu Pythonowego przy pomocy odpowiedniej biblioteki to kwestia jednej (słownie) linijki kodu. Do projektów, które nie wymagają wysokiej wydajności w tej chwili to jest mój wybór numer jeden

Zachęcam do zapoznania się z kodem mojego projektu - wstaje normalnie na komputerze. W środku zawarłem prosty mechanizm detekcji, jeżeli systemem jest Windows (w sensie: nie POSIX), to obraz renderowany jest do pliku. Jeżeli Raspberry, to wtedy obraz wyświetlany jest na e-papierze. Będziesz tylko musiał uzupełnić klucz API do OpenWeatherMap i wprowadzić odpowiednie współrzędne geograficzne. Teoretycznie mogłem się pobawić w rozpoznawanie ich, ale skoro prognoza wisi w domu na ścianie, to trochę nie miało to sensu.

Pozdrawiam -- Spook.

[Marooned 204]

Rozumiem, że gotowe fonty przygotowane pod e-ink też się nie sprawdziły?
https://the-digital-reader.com/2016/04/30/how-to-find-free-and-open-source-fonts-for-e-ink-screens/

Projekt ładnie wygląda, choć nie wiem, czy boskie otoczenie nie wpłynie na odczyt pogody
