atlantis86 201 Napisano 22 stycznia Udostępnij Napisano 22 stycznia Zabrałem się właśnie za budowę jednego z urządzeń swoich projektów. Płytka wytrawiona i zlutowana, układ zasilania wytwarza właściwe napięcia. Podpiąłem więc programator celem sprawdzenia czy mikrokontroler (STM32F107RCT6) będzie przez niego wykrywany. Niestety, uzyskuję następujący wynik: st-flash read dummy.bin 0 0xFFFF st-flash 1.6.1-201-g4bfaab0 2021-01-22T18:15:05 WARN usb.c: NRST is not connected 2021-01-22T18:15:05 WARN common.c: Invalid flash type, please check device declaration Failed to connect to target st-info --probe Found 1 stlink programmers version: V2J17S4 serial: 483f6c06507251482938153f hla-serial: "\x48\x3f\x6c\x06\x50\x72\x51\x48\x29\x38\x15\x3f" flash: 0 (pagesize: 0) sram: 0 chipid: 0x0000 descr: unknown device Programator jest z całą pewnością sprawny. Testowałem go na płytce BluePill oraz moim innym projekcie, z STM32F407. Ktoś wie o co może chodzić? Od czego zacząć debugowanie? Nie widzę żadnych oczywistych błędów w projekcie ani montażu. Nie ma zwarć, które wywalałyby bezpiecznik na wejściu. BOOT1 podłączony do masy, NRST podciągnięty do 3,3V rezystorem 10k. Układ był nowy, kupiony u zaufanego dystrybutora. Czy jest jakieś inne wytłumaczenie, poza jego uszkodzeniem? Przychodzi mi do głowy jeszcze jedna kwestia - "kropka" na obudowie wygląda dziwnie - raczej jak ślad po wytłaczaniu, a nie typowe oznaczenie pinu 1. Innego jednak nie ma, założyłem więc, że to właściwe oznaczenie. Może jednak źle to zinterpretowałem i wlutowałem go nieprawidłowo? 1 Cytuj Link to post Share on other sites

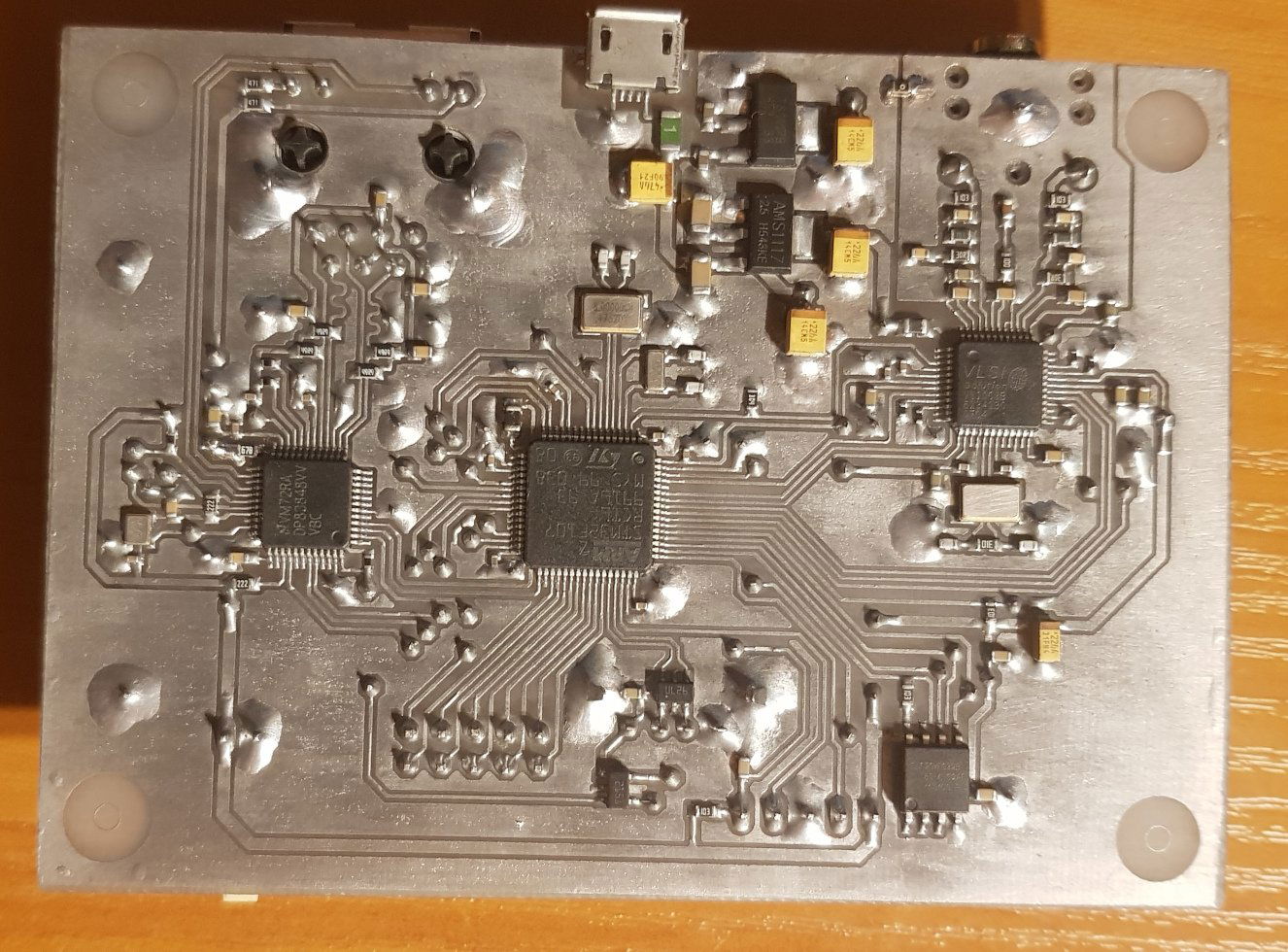

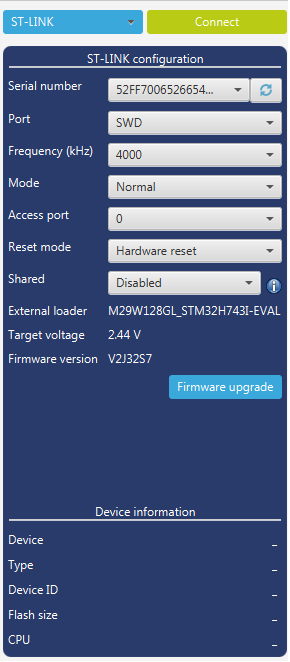

szymonw 28 23 stycznia Udostępnij 23 stycznia Ładne cacko zrobiłeś super! Do programowania używam STM32Programmer,którego opis jest w pliku UM2237.Na razie używam portu UART do programowania ale to się zmieni gdy przyjdzie paczka ze sprzętem.Spróbuj zaprogramować przez UART a jeśli się próba powiedzie to wrócisz do STlink-a.W tym STM32Programmer jest coś takiego a plik UM2237 to opisuje. Być może trzeba wgrać nowszy firmware a ten program to oferuje i to bezboleśnie. Cytuj Link to post Share on other sites

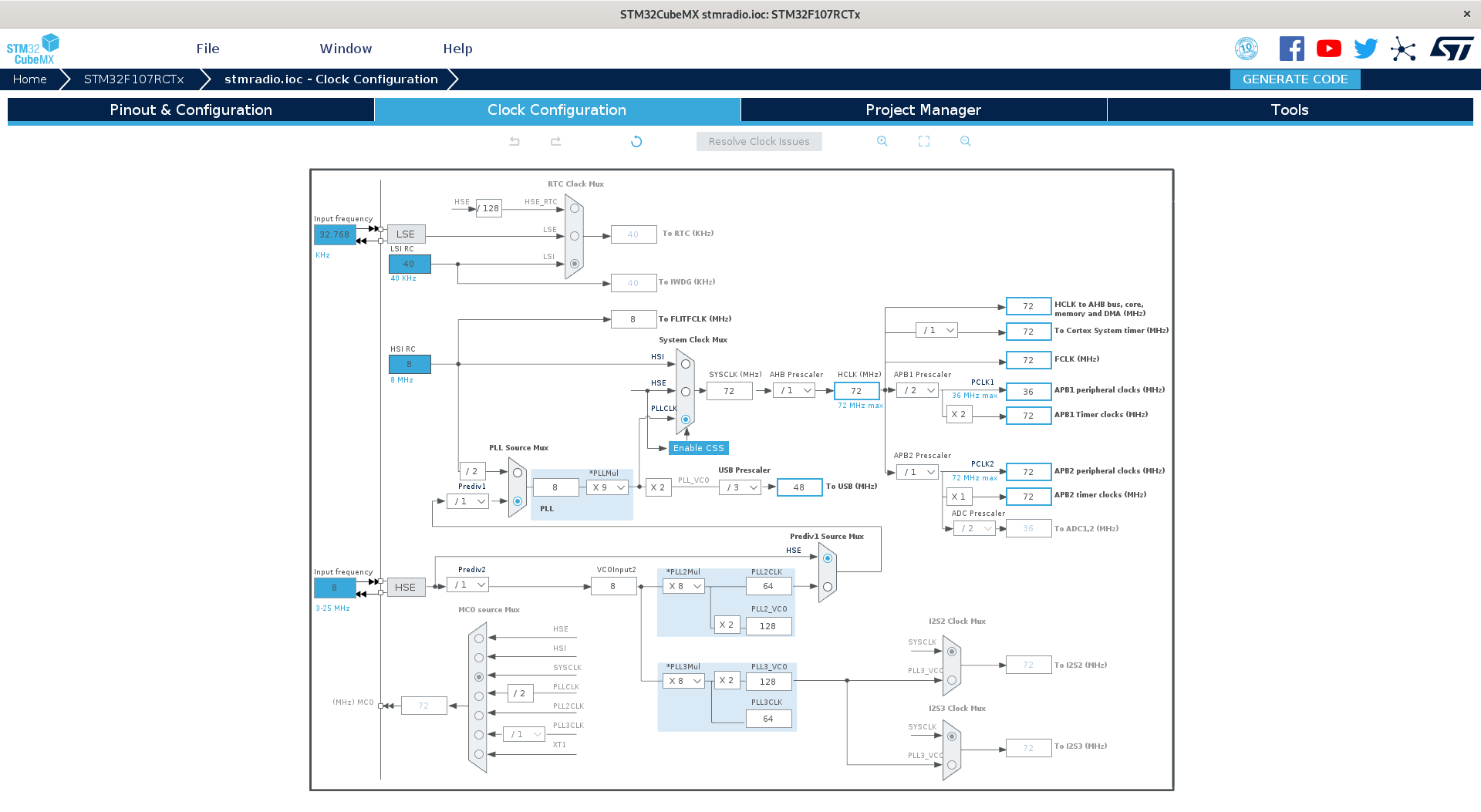

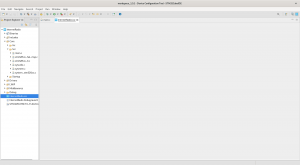

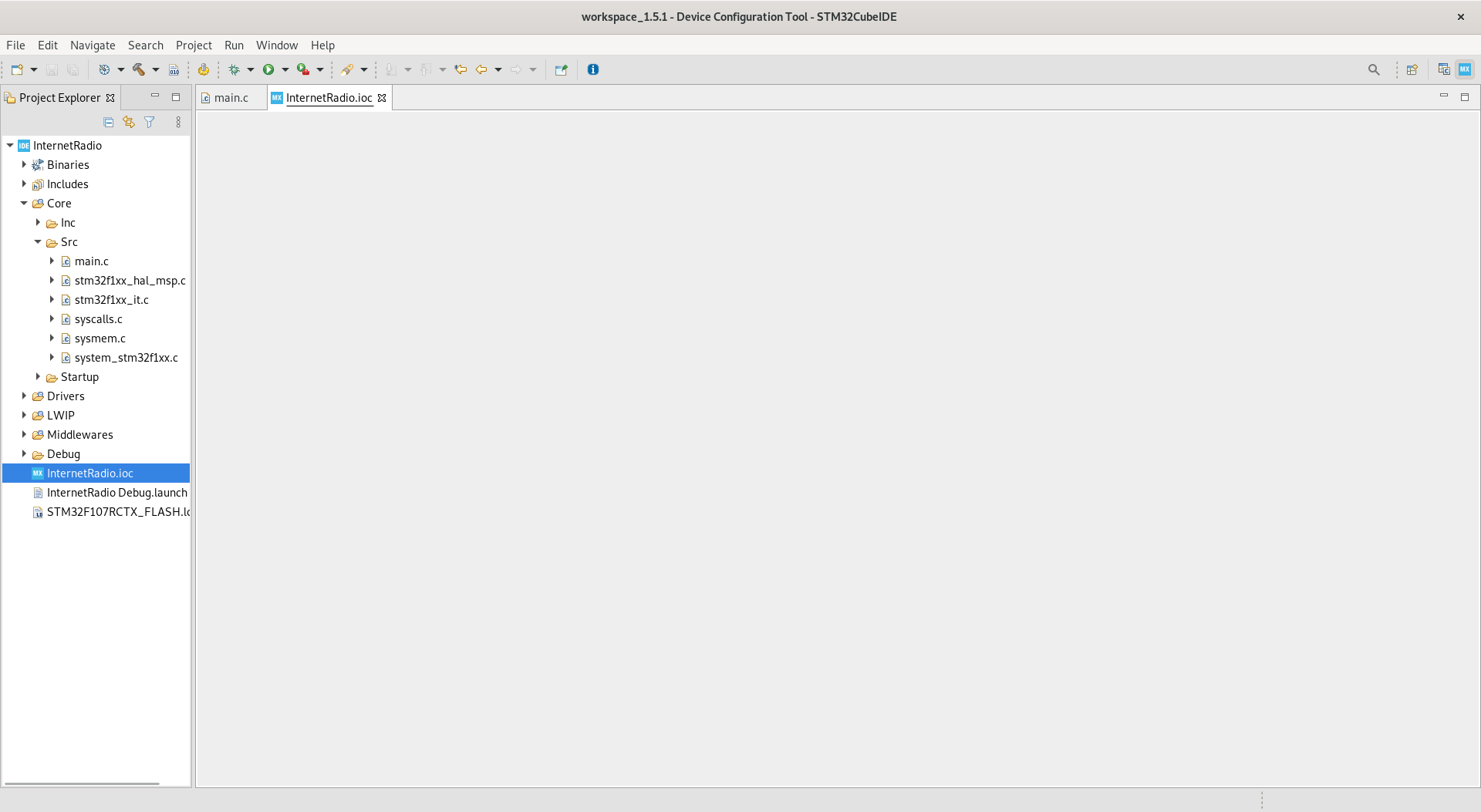

atlantis86 201 23 stycznia Autor tematu Udostępnij 23 stycznia (edytowany) Wygląda na to, że winę za mój oryginalny problem ponosił źle przylutowany pin mikrokontrolera. Programator zaczął widzieć układ po ponownym przygrzaniu padów lutownicą. Niestety, to nie koniec problemów: 1) Jestem w stanie wgrać kod z poziomu STM32CubeIDE, jednak najwyraźniej nie jest on wykonywany. Nie zmienia się nawet stan linii, które ustawiłem na początku programu. Moje pierwsze podejrzenie to błędna konfiguracja zegara, ale nie wiem co mogłoby być z nią nie tak: 2) Jak widać powyżej, konfigurację projektu (plik .ioc) stworzyłem jeszcze w STM32CubeMX, a potem wyeksportowałem go do IDE. Niestety, z jakiegoś powodu w IDE nie chce mi się otworzyć ten graficzny edytor ustawień, nie mogę więc wyklikać żadnej zmiany i wygenerować kodu na nowo. Widzę jedynie szare pole... Ktoś wie jak to naprawić? Edytowano 23 stycznia przez atlantis86 1 Cytuj Link to post Share on other sites
szymonw 28 23 stycznia Udostępnij 23 stycznia przeczytaj stosowne rozdziały w UM1718 Cytuj Link to post Share on other sites
Polecacz 101 Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Zarejestruj się lub zaloguj, aby ukryć tę reklamę. Szukasz producenta PCB? Sprawdź firmę JLCPCB. Dlaczego warto? • Prototypy PCB 2-warstwowe za 2$ (gotowe w 24 godziny) • Prototypy PCB 4-warstwowe za 5$ • Montaż SMT od 7$ • Produkcja w profesjonalnej fabryce (zobacz film) Sprawdź też » Jak powstaje PCB? Wycieczka po fabryce
atlantis86 201 23 stycznia Autor tematu Udostępnij 23 stycznia 10 minut temu, szymonw napisał: przeczytaj stosowne rozdziały w UM1718 A może by tak coś więcej? Czytałem i wydaje mi się, że konfiguracja z obrazka wrzuconego wcześniej jest ok. Jeśli wiesz co jest nie tak, to wypadałoby po prostu powiedzieć, a nie odsyłać do dość obszernej dokumentacji bez podania szczegółów. 2 Cytuj Link to post Share on other sites
Elvis 1263 23 stycznia Udostępnij 23 stycznia Proponuję zacząć od ustawienia HSI jako źródła taktowania, nawet bez PLL. Sama konfiguracja zegarów wygląda ok, ale jeśli z lutowaniami były problemy to może oscylator nie działa? 1 Cytuj Link to post Share on other sites
atlantis86 201 23 stycznia Autor tematu Udostępnij 23 stycznia (edytowany) Spróbowałem ustawić HSI. Płytka zachowuje się dokładnie tak samo. Gdzie jeszcze mogę szukać możliwej przyczyny? BOOT0 podłączony do masy, NRST podciągnięty d 3,3V rezystorem 10k. Edytowano 23 stycznia przez atlantis86 1 Cytuj Link to post Share on other sites
szymonw 28 23 stycznia Udostępnij 23 stycznia Jestem na etapie tłumaczenia tego pliku,który tak naprawdę jest kursem stm32mx i jestem pod dużym wrażeniem.Dlatego proponuję by się z nim zapoznać.Z tego co widzę chodzi o radio internetowe a więc o połączenie z internetem .Twój problem może mieć rozwiązanie rozdziałle18.10."18.10 Konfiguracja Ethernet: dlaczego nie mogę określić DP83848 lub LAN8742A w niektórych przypadkach?Nie wiem czy dobrze odczytuję Twoje intencje dotyczące projektu. Cytuj Link to post Share on other sites
atlantis86 201 23 stycznia Autor tematu Udostępnij 23 stycznia (edytowany) 25 minut temu, szymonw napisał: Jestem na etapie tłumaczenia tego pliku,który tak naprawdę jest kursem stm32mx i jestem pod dużym wrażeniem.Dlatego proponuję by się z nim zapoznać.Z tego co widzę chodzi o radio internetowe a więc o połączenie z internetem .Twój problem może mieć rozwiązanie rozdziałle18.10."18.10 Konfiguracja Ethernet: dlaczego nie mogę określić DP83848 lub LAN8742A w niektórych przypadkach?Nie wiem czy dobrze odczytuję Twoje intencje dotyczące projektu. Ok, źle zinterpretowałem twój komentarz. Tak, to ma być radio Internetowe z wykorzystaniem DP83848 i dekodera VS1003. Projekt zacząłem rozwijać jakiś czas temu, początkowo na na PIC24 z ENC28J60, potem przeniosłem się na PIC32 wykorzystując wbudowany interfejs RMII, aż w końcu postanowiłem zrobić (mam nadzieję) ostateczną wersję płytki z STM32, na której dokończę projekt. Wcześniejsze wersje mają uruchomiony sprzęt, więc w sumie jeśli już napiszę warstwę aplikacji, to będzie ją można w miarę łatwo przenieść na tamte płytki. W sumie przyszła mi do głowy jeszcze jedna możliwość. W STM32CubeMX wyklikałem od razu wszystkie ustawienia dla peryferiów i pinów IO. Spróbuję je tymczasowo wyłączyć - może np. błędne ustawienie którejś linii powoduje, że inicjalizacja peryferium utyka w wiecznej pętli? Edytowano 23 stycznia przez atlantis86 1 Cytuj Link to post Share on other sites

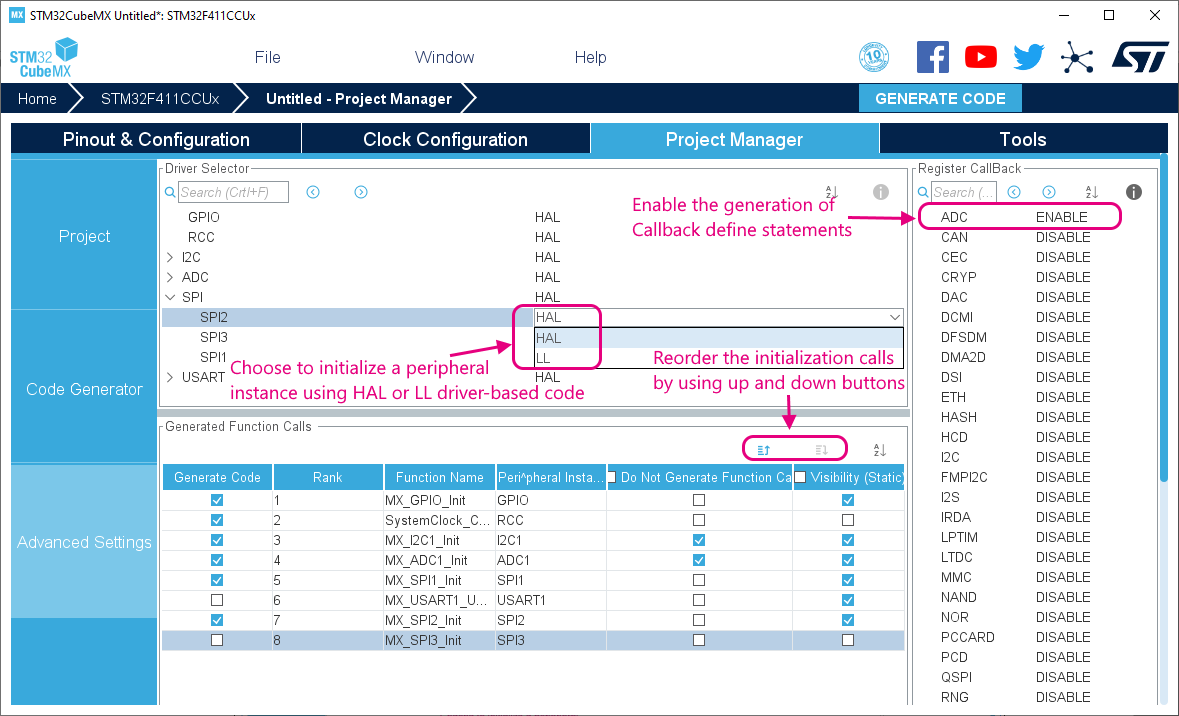

szymonw 28 23 stycznia Udostępnij 23 stycznia (edytowany) STM nakazuje dużą ostrożność w przebudowywaniu peryferiów bo można bardzo łatwo wyłomotać cały program.Autorzy STM32MX mówią o tym programie,że jest to programowalna grafika.Natomiast jeśli idzie o wyszarzenia w clock cofiguration to trzeba włączyć np.I2C a następnie przejść do clock configuratin i tam coś skonfigurować a następnie powrócić do I2c i wypełnić tabelkę ale to wszystko znajdziesz w dokumentacji z którą należy się zapoznać.Zwracam uwagę na ustawienia zaawansowane,które są pomijane przez większość a tam możesz wiele rzeczy skonfigurować np.Zamiast bibliotek HAL możesz zastosować biblioteki LL i ustawić rejestry Callback. Figure 111. Advanced Settings window Możesz też,włączyć do projektu swoje biblioteki ale to w IDE po wygenerowaniu projektu. Edytowano 23 stycznia przez szymonw literówki Cytuj Link to post Share on other sites
slon 116 23 stycznia Udostępnij 23 stycznia 4 godziny temu, atlantis86 napisał: Nie zmienia się nawet stan linii, które ustawiłem na początku programu. Nie wiem czy moja podpowiedź będzie pomocna ale jakiś czas temu STM8CubeMX napsuł mi trochę krwi. Nie generuje on kodu tak jak STM32CubeMX ale jest bardzo przydatny przy konfiguracji peryferiów (dostępności i ułożenia pinów). Konkretnie dla procka STM8L152 cubeMX ustawia domyślnie UARTA na POTRA. W praktyce aby mieć UARTA na na pinach PA2 i PA3 trzeba zrobić pin remapping (wystarczy przestawić jeden pit w rejestrze odpowiedzialnym za remapping) bo domyślnie czyli przy reset value UART jest na PORTC. Sprawdź czy to co generuje ci Cube jest zgodne z oczekiwanymi wartościami dla danych rejestrów. 1 Cytuj Link to post Share on other sites
atlantis86 201 23 stycznia Autor tematu Udostępnij 23 stycznia Ok, chyba moja poprzednia hipoteza okazała się być prawidłowa. Sam mikrokontroler działa. Dodałem sterownik Ethernet i lwIP. Urządzenie się nie zawiesza, ale po podłączeniu go do sieci lokalnej nie znajduję go też na liście w routerze. Stąd kolejne pytanie - kod wygenerowany przez STM32CubeMX wystarczy do uruchomienia stosu TCP/IP z DHCP na urządzeniu, czy trzeba jeszcze coś ręcznie dopisać? 1 Cytuj Link to post Share on other sites
szymonw 28 23 stycznia Udostępnij 23 stycznia Idź do B.3.6 LwIP tego samouczka UM 1718 Cytuj Link to post Share on other sites
atlantis86 201 25 stycznia Autor tematu Udostępnij 25 stycznia Trafiłem na kolejny problem. Postanowiłem uruchomić UART, żeby mieć wygodne narzędzie do debugowania w dalszych etapach uruchamiania płytki. Uruchomiłem UART1 (próbowałem także z UART3 w trybie half-duplex/transmit only) w STM32CubeMX, dodałem funkcję _write() odpowiedzialną za działanie funkcji printf(), a następnie w pętli głównej napisałem instrukcję, która powinna co 10 sekund wysyłać komunikat za pomocą printf(). Do pinu TX podłączony konwerter UART-USB, w roli terminala używam linuksowego screena, ustawionego na właściwą prędkość 115200 bps. Czyli innymi słowy coś, co robiłem wiele razy przy wielu różnych projektach. Tym razem jednak nie chce działać... W terminalu pojawiają się śmieci, zamiast oczekiwanego słowa "Test". Co prawda to moje subiektywne odczucie, bo jeszcze nie mierzyłem dokładnie, mam jednak wrażenie, że przerwa pomiędzy kolejnymi transmisjami wynosi trochę ponad 10 sekund. Przesyłane "śmieci" nie są losowe, wygląda na to, że za każdym razem odbieram tę samą sekwencję znaków. Kwarc jest prawidłowy i o tej samej wartości, co ustawiona w STM32CubeMX (8 MHz). Ktoś ma pomysł co może być nie tak? Cytuj Link to post Share on other sites
szymonw 28 25 stycznia Udostępnij 25 stycznia To w tym terminalu jest opcja odczytu danych i trzeba ustawić(o ile można ustawić): 1.Format HEX 2.Znacznik czasu. Od razu będziesz wiedział co przychodzi i jakie są odstępy czasu. 3.Jeśli to co przychodzi jest nieregularne to popraw lutowania bo już raz miałeś problem.Tu proponuję Ci zrobienie dwóch przewodów do miernika zakończonych igłami.Sprawdź lutowania nóżka mikrokontrolera ścieżka płytki. Niestety proces uruchamiania bywa żmudny i najeżony jest wieloma niespodziankami. Cytuj Link to post Share on other sites
