Identyfikacja brakującego elementu na płytce


Pomocna odpowiedź

Witam,

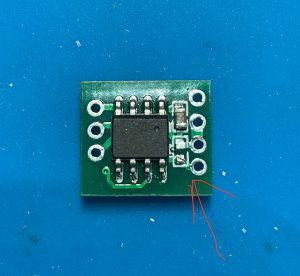

Mam taki mikro sterownik silników DC.

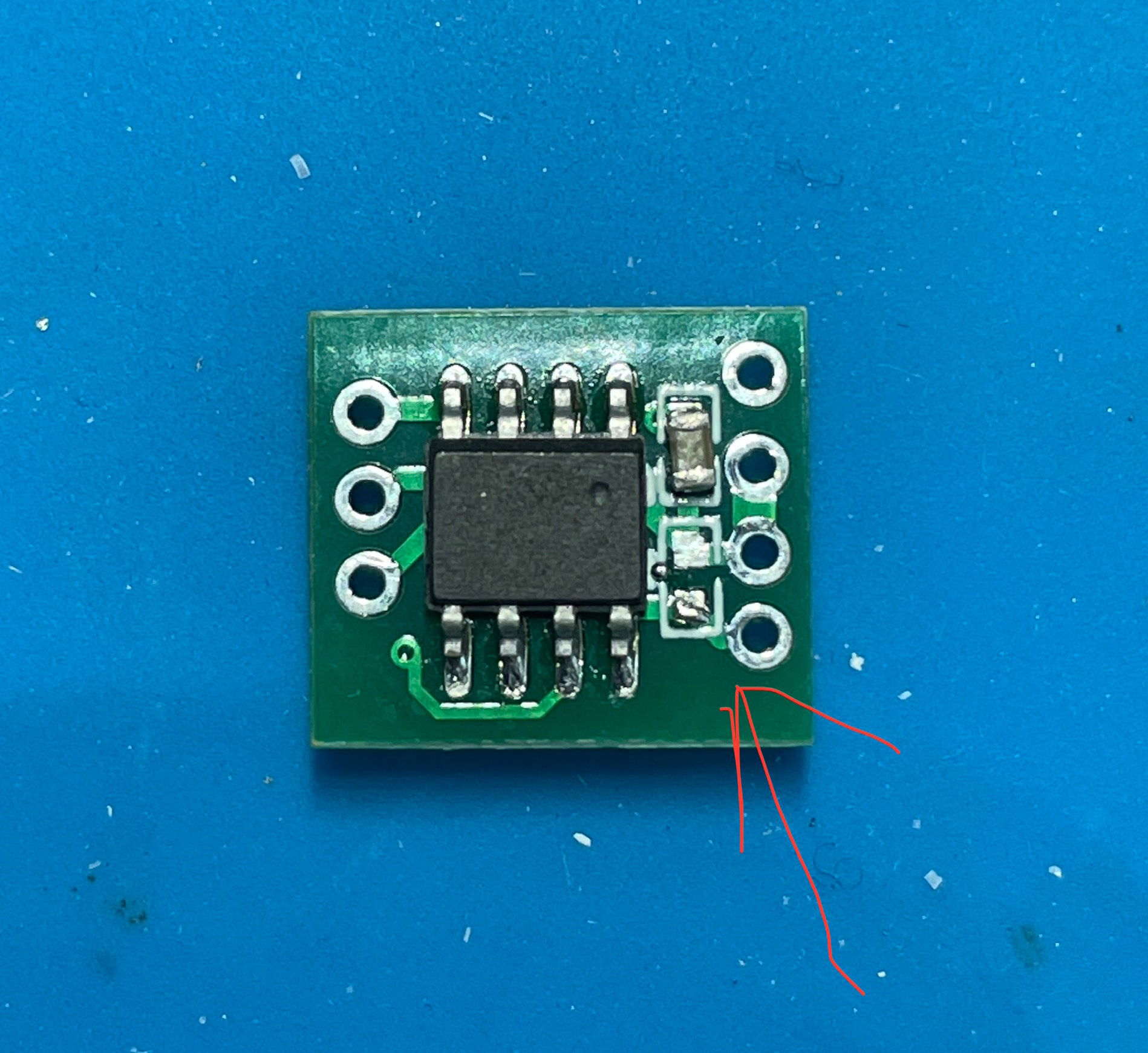

Niestety był do niego żle przylutowany element i zginął.


Czy był to kondensator?

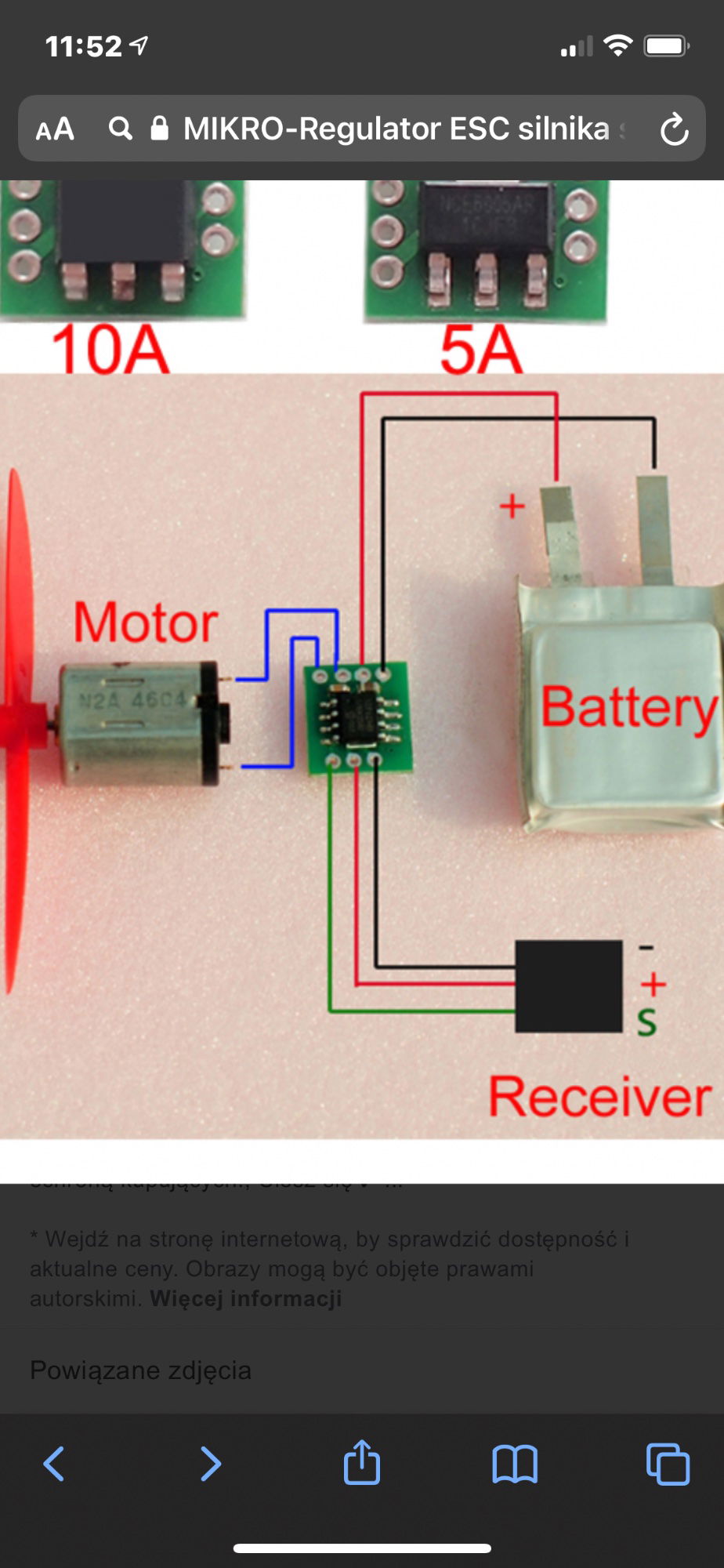

tak wygląda podłączenie:




Edytowano przez Mukat
Link to post
Share on other sites
3 godziny temu, Mukat napisał:

Niestety był do niego żle przylutowany element i zginął.

A co to dokładnie oznacza, że "zginął"? Wystrzelił podczas podłączania?

  • Lubię! 1
Link to post
Share on other sites
(edytowany)

Witam.

Z tego co widzę ten element jest przy padach do których jest podłączane zasilanie. Jest on podłączony jednym końcem do jednego pada a drugim do drugiego pada. Tak się podłącza kondensatory do filtracji zasilania. Po za tym na zdjęciu po jego kolorze to na pewno jest kondensator. Rezystory są koloru czarnego. Standardowo do filtracji zasilania używa się kondensatorów o wartości 100nF. Jak będzie trochę większa pojemność to nie zaszkodzi. Należy także pamiętać o napięciu pracy tego kondensatora. Należy je dobrać w zależności jakie napięcie zasilania będzie użyte. Najlepiej napięcie pracy kondensatora dobrać z małym zapasem

Edytowano przez Matthias
Link to post
Share on other sites

Sterownik nie był jeszcze podłączany. Po prostu w takim stanie go dostałem.

Układ ma być zasilany 5V.

Jeśli był to faktycznie kondensator to jaki można tam wlutować?  Ceramiczny 100nF?

Link to post
Share on other sites
(edytowany)

Witam.

Tak ceramiczny 100nF. Jeżeli w wersji SMD. Z tego co widzę na zdjęciu jego rozmiar to 0603 choć może to być rozmiar 0805. Tutaj tak dla przykładu z TME: https://www.tme.eu/pl/details/c0603c104k4rac7081/kondensatory-mlcc-smd-0603/kemet/

co prawda jest na 16V ale to dlatego że na niższe napięcia jest mały wybór no i progi od ilości szt. jakie trzeba zamówić + cena.

Można też użyć zwykłego kondensatora ceramicznego THT one przeważnie mają napięcie pracy na 50V. Tylko trzeba się będzie trochę nagimnastykować aby go wlutować. Sterownik ten można uruchomić bez tego kondensatora powinien działać tylko celem sprawdzenia czy jest ok. Ale generalnie ten kondensator powinien być zamontowany tym bardziej jak planujesz użyć go w jakimś zastosowaniu.

Edytowano przez Matthias
Link to post
Share on other sites
(edytowany)

Ok, dzięki za pomoc. Spróbuję wlutować ceramiczny THT.

Edytowano przez Mukat
Link to post
Share on other sites
(edytowany)

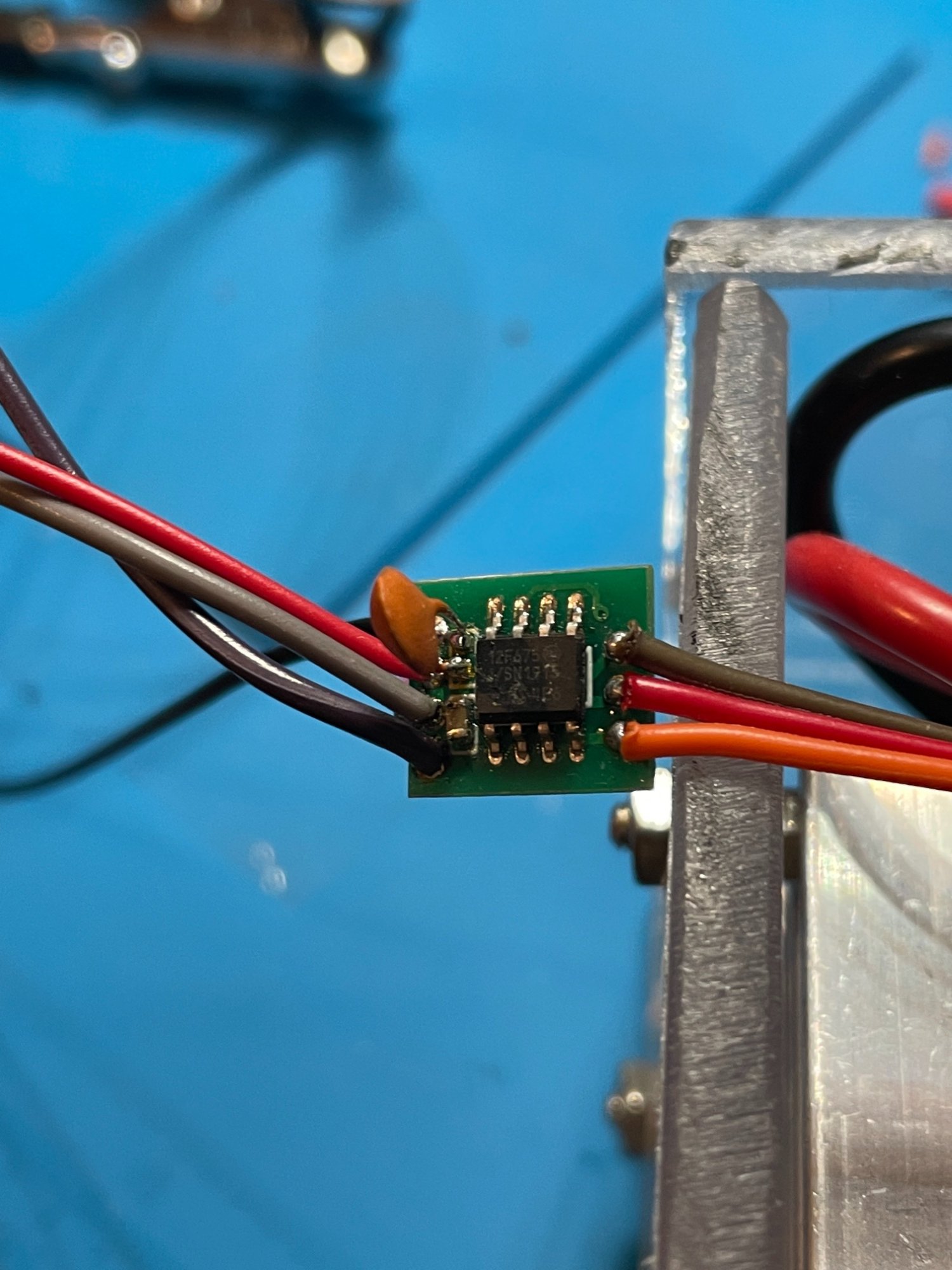

Udało się wlutować kondensator 100nF ceramiczny THT. Z SMD byłby spory kłopot.






I nawet sterownik działa. Niestety filmik niechęć się załączyć.



Edytowano przez Mukat
  • Lubię! 1
