Proszę o sprawdzenie poprawności schematu


Pomocna odpowiedź

Jest to schemat mojego pierwszego robota zaprojektowanego przeze mnie

jest to robot line follower

nie mam nikogo kto mógłby sprawdzić czy nie porobiłem błędów więc proszę o pomoc

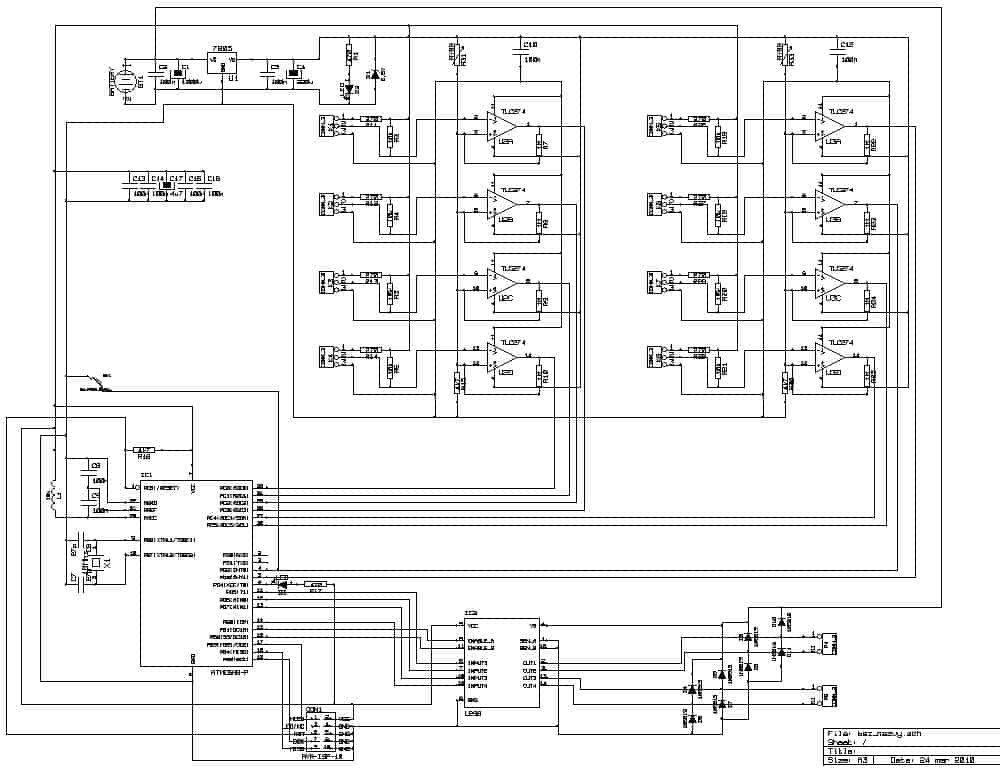

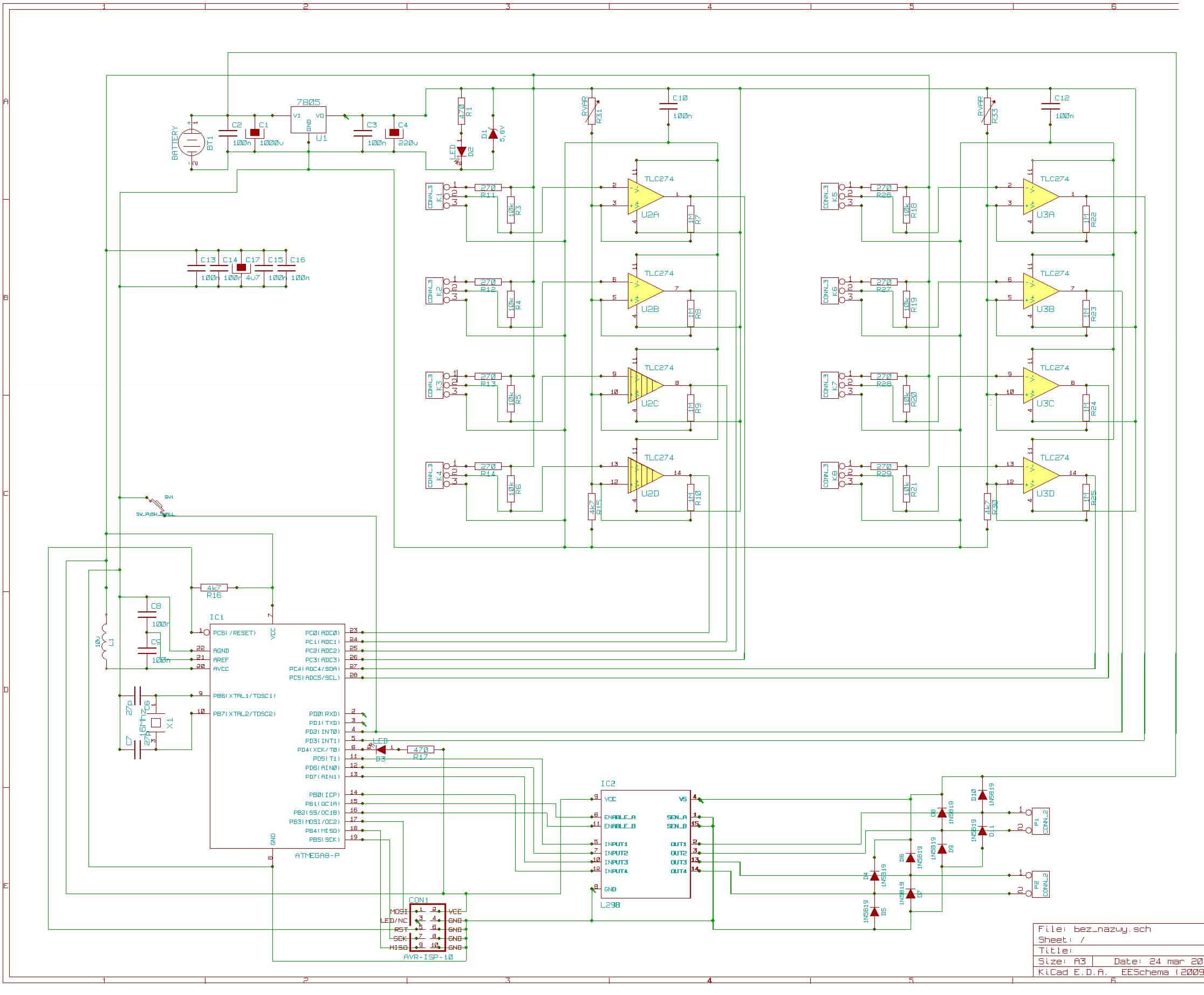

w załączniku dodaję plik schematu do programu kicad oraz w wersji jpg

jako że plik jpg jest niewyraźny dodaję w załączniku plik worda z wklejonym obrazem


schemat.zip

Dok1.zip


Link to post
Share on other sites

Obrazu w większej rozdzielczości niestety nie wrzucę, ponieważ żadnym sposobem takowej nie mogę osiągnąć.

Jedyne co mogę zrobić i już zrobiłem to dodałem obraz wklejony do worda (po przybliżeniu wszystko ładnie i wyraźnie widać)

Link to post
Share on other sites

Jak to nie możesz. Musi się dać. Jakiego CAD używasz? Możesz też zrobić kilka skrinów przy powiększeniu i poskładać je potem w paintcie w całość. I na przyszłość, używaj oznaczeń VCC i GND (strzałek) na schematach, lepiej się je czyta, szczególnie takie duże.

Link to post
Share on other sites

Ja jestem zdania, wykonaj, sprawdź, wyciągnij wnioski, popraw, zrób 2 wersje. Jeśli posiadasz wiedzę żeby narysować sam schemat to masz wiedzę potrzebą do sprawdzenia go, 2 dni przerwy i jest świeże spojrzenie.
